CA6140车床配套侧向夹紧定位组件

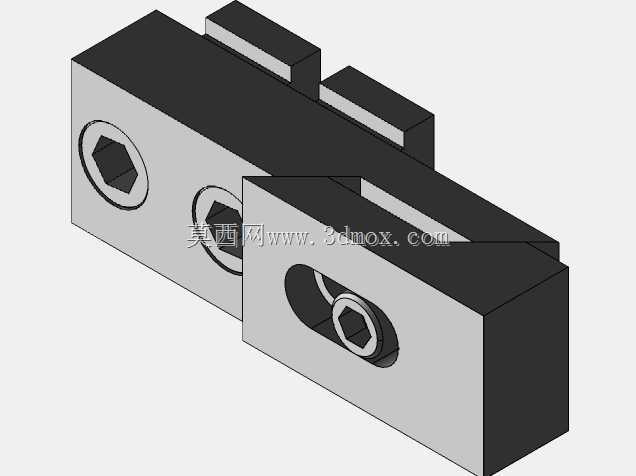

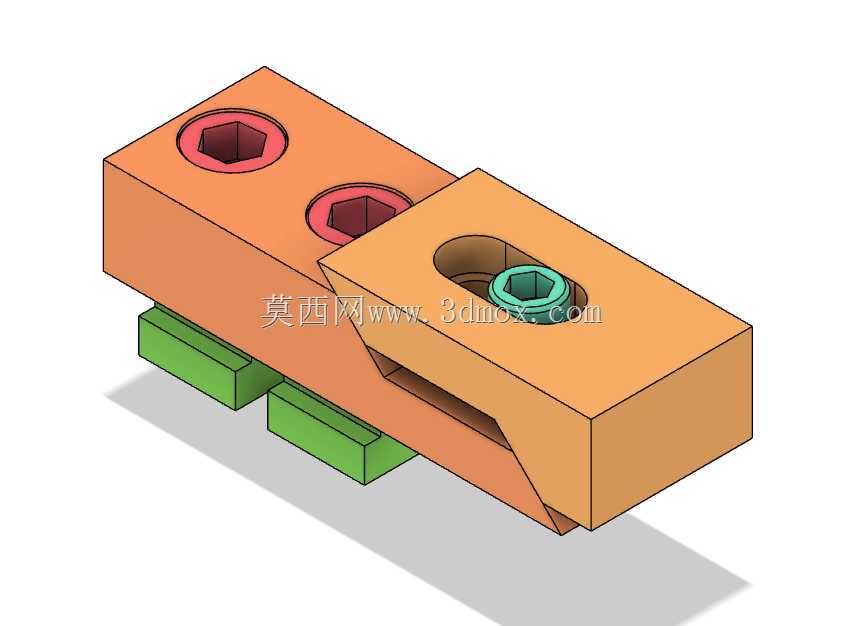

　　在普通卧式车床的批量零件加工作业场景里，工件装夹的侧向定位精度直接决定了轴类、盘类零件台阶面、槽位的加工形位公差，这款适配CA6140车床的侧向固定组件，正是针对车床导轨侧方辅助定位的需求设计，可搭配卡盘、跟刀架完成细长轴、异形件的侧向抵紧固定，弥补卡盘单端夹持时工件远端易振颤、让刀的缺陷。从结构设计逻辑来看，组件采用楔块式锁紧原理，主体分为固定基座与滑动压块两个核心部分，基座底部设置与车床导轨侧边匹配的卡槽结构，安装时可直接卡入床身导轨的侧向安装位，通过基座上的两个内六角锁紧螺钉完成基座与导轨的相对固定，无需额外打孔改造床身，适配CA6140车床标准导轨的安装边界，不会与溜板箱、刀架的正常走刀路径产生干涉。

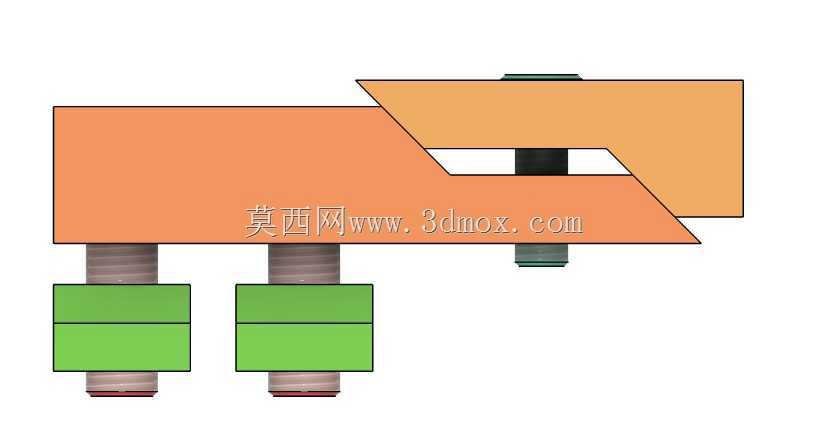

　　滑动压块与基座采用斜楔配合面，压块上设置长条形调节腰孔，通过中间的内六角调节螺钉可控制压块沿斜面向前推进，逐步抵紧工件侧方，这种斜楔结构具备自锁特性，即便加工过程中承受切削振动，压块也不会出现松退移位，相比传统的螺栓直顶结构，夹紧接触面积更大，不会在工件已加工表面顶出凹痕。组件的压块前端可根据工件外形更换不同的抵紧端头，本次展示的平端面压块适合抵紧工件的平面基准，若加工圆弧面工件，也可更换V型端头适配圆柱面定位需求。从安装尺寸边界来看，基座整体长度控制在120mm以内，宽度适配CA6140导轨侧方的安装空间，安装后突出导轨侧面的高度不超过40mm，不会影响车床原有防护挡板的正常开合，调节腰孔的行程范围为15mm，

　　可满足不同直径工件的侧向抵紧行程需求，基座与压块的配合面做了磨削加工，表面粗糙度达到Ra1.6，滑动过程无卡滞，锁紧时的贴合面无间隙，可保证重复定位精度控制在0.02mm以内，完全满足普通车床半精加工作业的精度要求。在实际加工场景中，这款固定器可安装在卡盘侧方、跟刀架旁或者尾座附近的导轨位置，针对长轴类零件车削时的中间部位辅助支撑，也可用于异形不规则零件的侧向定位，避免卡盘夹持时工件偏转，相比传统的压板螺栓固定方式，这款组件的安装调节效率提升60%以上，无需反复调整压板位置，仅需锁紧两个基座固定螺钉、一个压块调节螺钉即可完成装夹，非常适合中小批量零件的频繁换产装夹作业。
