DN25内螺纹手动球阀结构设计

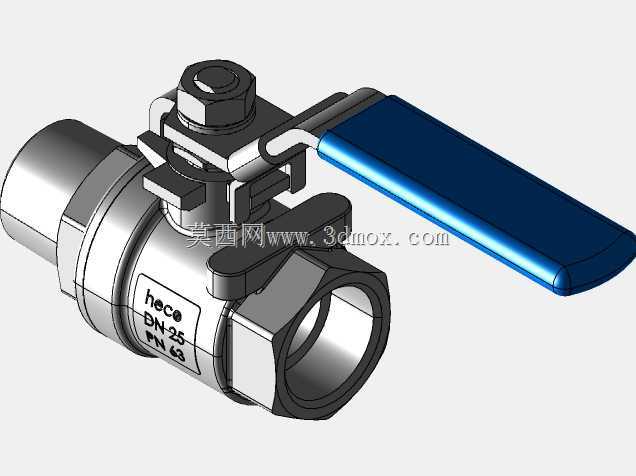

　　这款手动球阀的三维结构完整还原了两片式内螺纹球阀的全部装配细节，核心密封结构、操作机构、连接端的尺寸关系完全符合工业管路安装的实际边界要求。从应用场景来看，这类DN25通径的球阀广泛适配民用给排水、小型工业流体输送、压缩空气管路、低压液压支路等场景，承担管路介质的通断控制功能，相比闸阀、截止阀，它的流阻更小，开关行程仅需90度旋转，操作响应更快，全开状态下介质流通无明显节流，不会在阀腔内部造成过多的介质残留与压力损失。从结构设计逻辑来看，该模型采用两片式阀体组合结构，阀体两端为G1内螺纹连接端，可直接匹配同规格外螺纹管路接头，无需额外焊接法兰，安装空间占用更小，适合管路排布紧凑的设备内部集成场景。阀芯采用通孔球体结构，

　　密封副采用软质密封件包覆配合，低压工况下密封可靠性强，阀杆部位设置多级密封与防冲出结构，避免带压操作时阀杆被介质压力顶出造成泄漏。操作手柄采用扁长型冲压结构，表面做防滑包覆处理，手柄与阀杆通过扁方结构传递扭矩，开关到位时手柄方向与管路方向平行或垂直，操作人员可直观判断阀门开闭状态，无需额外加装位置指示装置。从安装边界来看，该球阀整体轴向长度、阀体最大外圆尺寸、手柄旋转所需的操作空间都做了符合工程实际的还原，建模时预留了螺纹旋合的装配余量，手柄旋转路径上没有多余的结构干涉，在做管路三维排布时，可以直接调用该模型做干涉检查，提前预判安装操作空间是否充足，避免现场安装时出现手柄被周边结构阻挡无法完全开关的问题。模型的装配层级清晰，阀体、

　　阀芯、阀杆、密封件、压紧螺母、手柄等零件都做了独立的结构还原，每个配合面的公差带都按照常规五金阀件的加工精度做了对应预留，既可以作为管路设计时的选型参考模型，也可以作为阀类产品结构设计的参考蓝本，拆解后可直接用于同类产品的结构改型设计，减少从零开始建模的重复工作量。
