带电动执行机构法兰连接高压调节阀

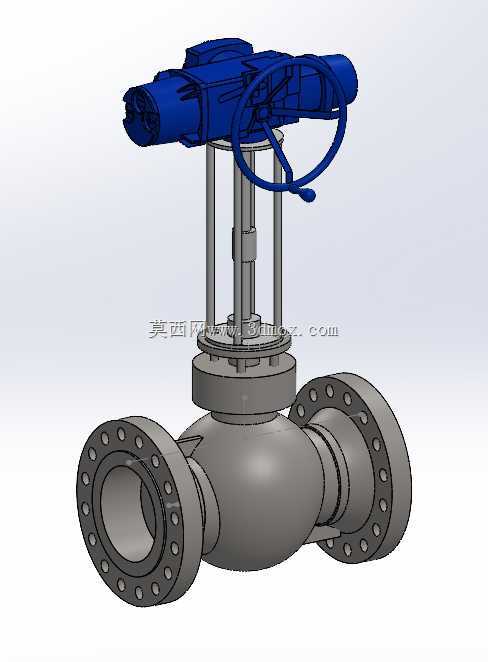

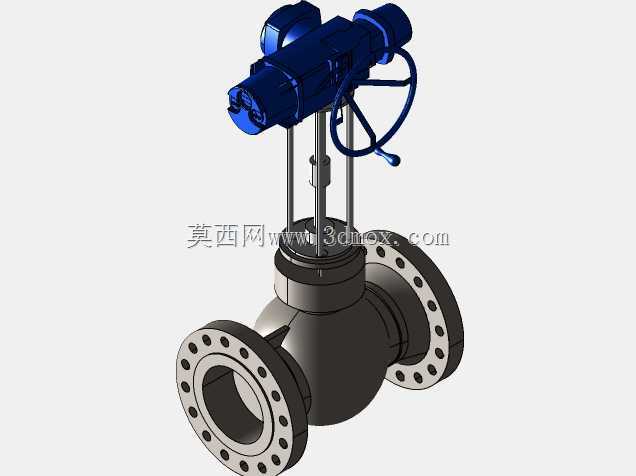

　　这款带电动执行机构的法兰连接调节阀，主要面向石油炼化、长输管线、化工合成、火电汽水回路等高压工业管路场景，承担管路内介质流量、压力、通断的精准调节任务，适配公称压力600磅级的高压管路工况，可应对水、蒸汽、油品、弱腐蚀性化工介质等多种流体的输送控制需求。从结构设计来看，阀体采用直通式铸造流道，流道内壁做平滑过渡处理，能有效降低介质流经时的紊流与压损，避免高压工况下的冲蚀磨损，延长阀体使用寿命。两端采用带颈对焊法兰连接结构，法兰端面的螺栓孔严格遵循对应压力等级的管法兰标准排布，安装时可直接与同压力等级的管路法兰配对，无需额外加工转接结构，法兰密封面采用凸面设计，适配缠绕式垫片或金属环垫，能满足高压下的密封可靠性要求。

　　阀杆采用升降式结构，搭配上部的电动执行机构输出扭矩，同时保留顶部手轮操作结构，在电动系统断电、调试或故障状态下，可直接通过手轮实现手动操作，兼顾自动化控制与应急操作的双重需求，执行机构与阀杆的连接采用防转导向结构，避免阀杆升降过程中出现偏转卡涩，保证阀瓣与阀座的对中精度，降低内漏风险。设计过程中，首先根据600磅级的压力等级确定阀体壁厚，按照等强度原则对阀体中腔、法兰颈部做应力校核，确保高压工况下阀体不会出现变形或开裂；阀瓣与阀座的密封面堆焊硬质合金，应对高压介质的长期冲蚀，密封面角度经过优化，保证关闭状态下的密封比压满足要求，同时降低开启时的操作力矩。执行机构的支架采用立柱式结构，预留足够的操作与维护空间，方便后期更换填料、

　　检修阀杆组件，手轮的直径经过力矩换算，保证手动操作时单人即可完成开关动作，无需额外加力杆。安装边界方面，模型严格还原了阀门的结构尺寸，两端法兰的端面距、法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都对应实际产品参数，管路设计时可直接调取模型完成管路排布，提前核对安装空间，避免与周边管路、支架出现干涉；执行机构的顶部高度、手轮的回转半径也做了精准还原，能直观反映现场安装后所需的操作空间，方便设计阶段统筹布置操作平台与检修通道。填料函部分采用多级填料密封结构，搭配填料压盖的可调设计，可在运行过程中在线调整填料压紧力，避免介质沿阀杆外漏，符合高压管路的安全运行要求。
