带手动调节执行机构的法兰连接调节阀

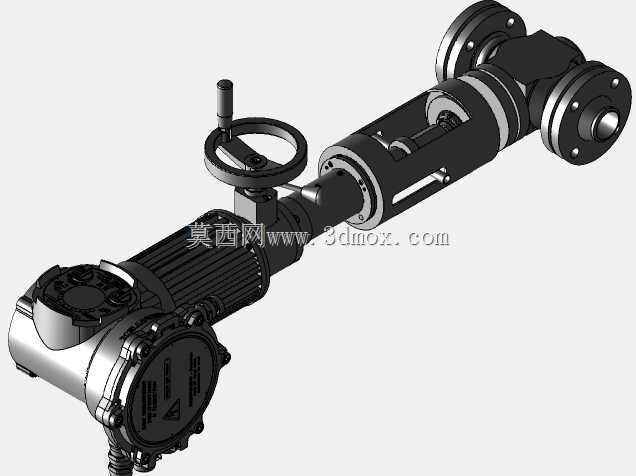

　　这款带手动蜗轮执行机构的调节阀，主要应用在石油化工、市政给排水、热力输送等工业管路系统中，承担管路内介质流量、压力的精准调节功能，可适配水、蒸汽、油品等多种无强腐蚀性的工业介质工况。从结构设计来看，产品采用双侧法兰连接形式，法兰端面的螺栓孔位严格遵循对应公称压力的管路连接标准，安装时可直接与同通径的管路法兰配对，无需额外加工转接结构，安装边界预留了足够的螺栓操作空间，现场施工时普通扭矩扳手即可完成紧固作业。设备的手动调节端采用手轮加蜗轮减速的结构设计，相比普通直柄手轮，蜗轮结构可以大幅降低操作力矩，即使在管路公称压力较高、介质压差较大的工况下，操作人员无需借助加力杆就能完成阀位的精准调节，

　　手轮旁设置的阀位指示杆可以直观反馈当前阀芯的开度位置，方便现场运维人员快速判断管路通断状态与流量档位。阀体部分采用直通式流道设计，介质流经阀体时的流阻更低，可减少管路系统的压力损失，阀杆与阀体之间采用多层密封结构，可有效避免介质外漏风险，执行机构与阀体的连接部位设置了定位止口，装配时可快速保证同轴度，降低阀杆运行时的卡滞概率。建模过程中对所有配合面的公差带进行了匹配设计，比如阀杆与填料函的间隙、蜗轮副的啮合间隙、法兰密封面的粗糙度要求都在模型中做了对应体现，可直接作为生产加工的结构参考，也可用于管路系统的整体装配干涉校验。设备整体的外形结构充分考虑了现场安装的操作空间需求，

　　手轮的安装高度与伸出长度符合人工操作的 ergonomic 要求，执行机构侧的接线与维护预留空间充足，日常运维时无需拆卸周边管路即可完成填料更换、蜗轮润滑等常规保养作业。阀体两端的法兰密封面采用凸面结构，可适配缠绕式垫片、橡胶石棉垫等多种常用密封垫片，适配不同温度等级的工况需求，阀体内腔的流道做了圆弧过渡处理，可减少介质冲刷造成的阀体磨损，延长设备的整体使用寿命。
