LS产电iS7系列工业变频逆变器结构

　　这款iS7系列变频逆变器的三维结构还原，完全贴合工业现场传动控制的实际使用需求，建模时优先考虑了设备安装、接线、运维全流程的空间边界约束。从应用场景来看，这类设备广泛部署在机床主轴驱动、输送线调速、风机水泵恒压控制、生产线传动单元等工业场合，承担工频交流电到可调频调压交流电的变换功能，通过改变输出电源频率控制三相异步电机的转速，实现传动系统的软启动、调速运行、转矩动态调节，降低设备启动冲击，优化传动系统能耗表现。

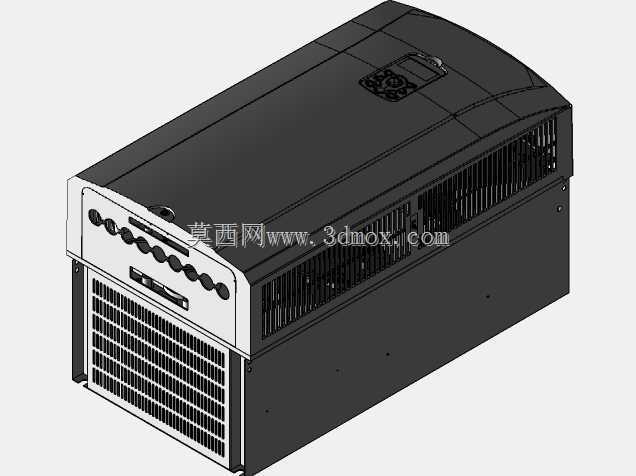

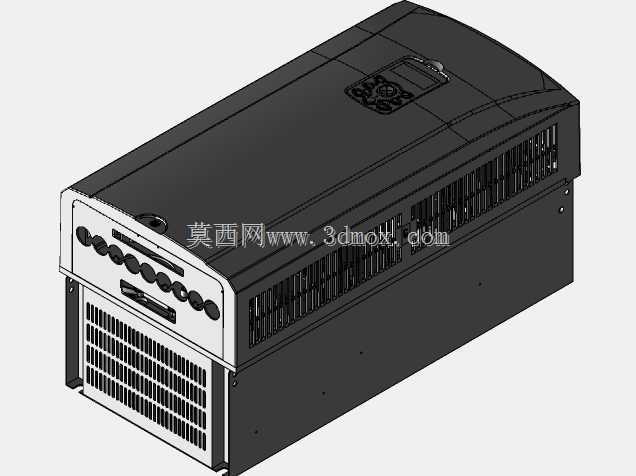

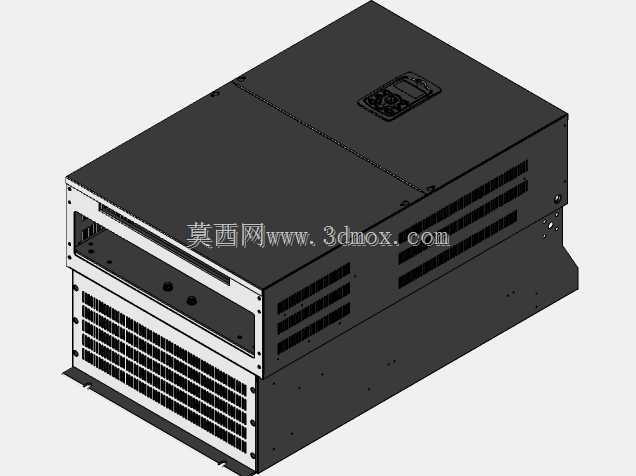

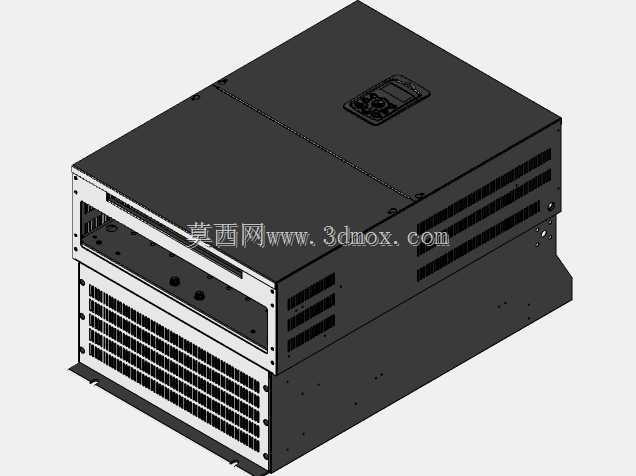

　　建模过程中，主体外壳采用上下分块的钣金加塑壳组合结构，顶部操作区域预留了按键与显示面板的安装沉台，操作面板带轻微倾斜角度，适配柜内安装后操作人员站立操作的视线角度，无需过度俯身即可查看参数、完成按键操作。侧面通风格栅采用等距斜向肋条设计，既保证足够的通风进风面积，又能阻挡大尺寸异物落入设备内部，格栅的肋条厚度、间距完全匹配实际开模的工艺要求，没有出现建模中常见的壁厚不均、脱模斜度缺失的问题。

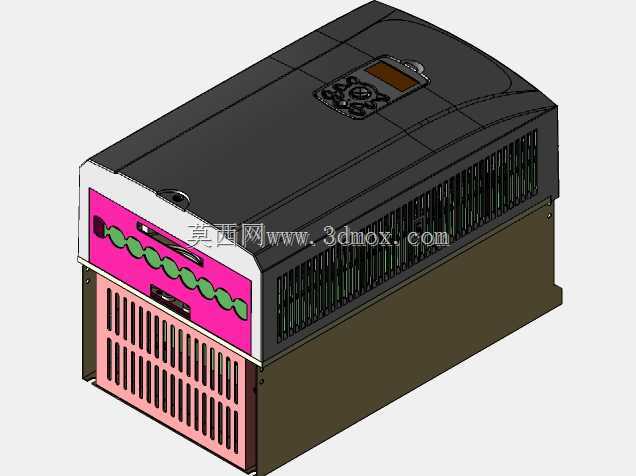

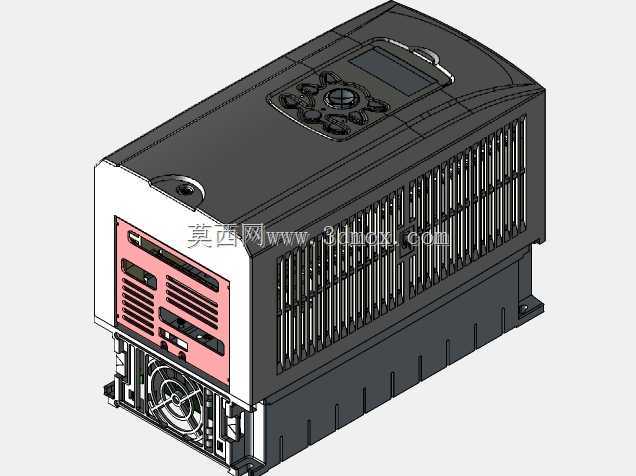

　　设备正面的接线端区域做了内凹式防护设计，接线完成后可加装防护盖板，避免操作人员误触带电端子，端子排的排布间距符合低压电气设备的安全间隙要求，强电动力端子与弱电控制端子分区域布置，减少强电对弱电信号的电磁干扰。底部安装底座预留了标准的柜内安装固定孔位，孔位间距适配通用电气柜的安装梁尺寸，安装时无需额外打孔改制，底座的抬升高度预留了底部出线的弯曲空间，动力电缆从底部接入时可满足最小弯曲半径要求，避免电缆绝缘层因过度弯折受损。

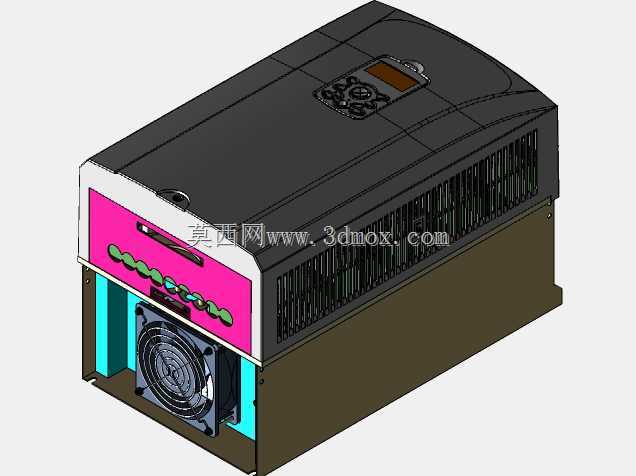

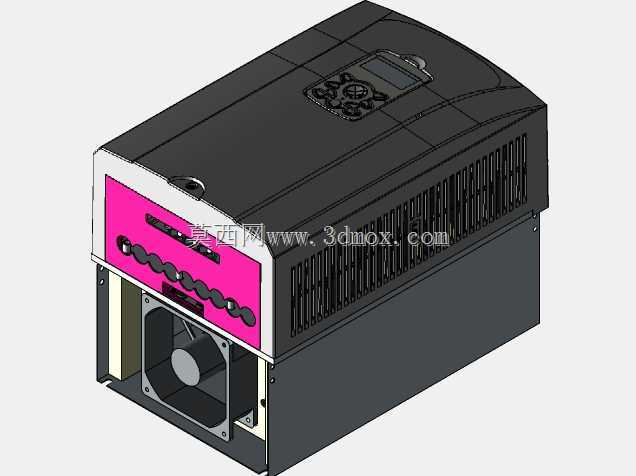

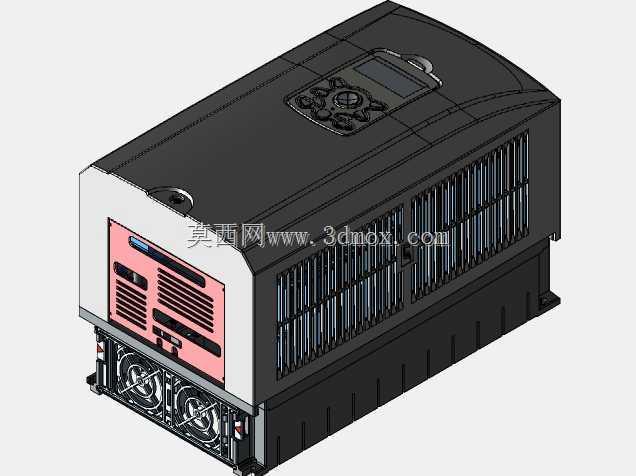

　　设备下部集成的轴流散热风扇位置，建模时还原了风扇与内部散热风道的对应关系，散热鳍片沿风道方向平行布置，保证风扇带动的气流可以完整掠过所有发热功率器件，带走IGBT模块、整流桥工作时产生的热量，风扇安装位预留了快拆结构的卡扣空间，运维时无需拆解整机即可更换故障风扇。整机的外形尺寸边界严格按照实物比例还原，宽度、高度、深度方向的尺寸都考虑了柜内安装的相邻设备间隙要求，并排安装时设备之间预留足够的散热空间，不会出现相邻设备热量积聚导致的过温报警问题。

　　从结构设计逻辑来看，这款设备的外壳防护等级满足工业现场的使用要求，接缝处的止口结构可以阻挡粉尘、溅水进入设备内部，顶部的提手结构做了圆角过渡处理，单人搬运设备时受力均匀，不会出现割手的问题。所有外部可拆卸部件的卡扣、螺丝孔位都做了对位设计，装配时不会出现错位无法安装的情况，完全符合工业电气设备的结构设计规范，可直接用于电气柜布置的干涉检查、安装模拟、运维培训演示等场景。
