CA6140车床用SY30M系列气路集成阀组结构

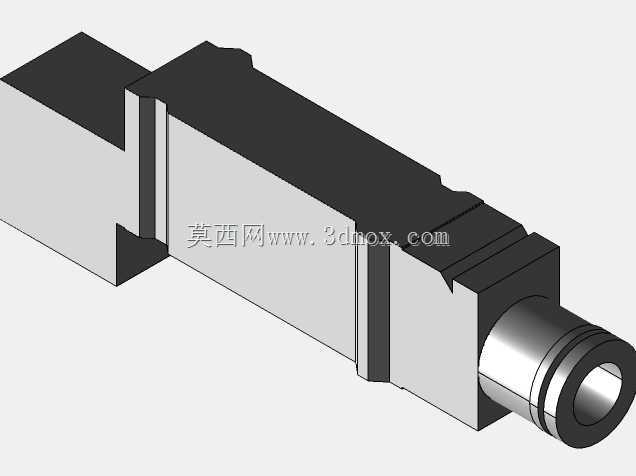

　　这款集成式气动阀组是CA6140普通车床气动改造、配套气路控制系统里的核心执行控制元件，主要承担车床夹具自动夹紧、主轴变速气推换挡、冷却管路气吹排屑、防护门气动启闭这几个工位的气路通断与流量调节功能，替代传统分散布置的单个电磁阀，能大幅压缩车床内部气路的布线空间，减少管路接头的漏气点。从结构设计来看，阀组采用整体式铝合金阳极氧化本体，本体上集成了5路独立的阀位安装槽，每一路阀位可根据实际工位需求适配不同通径的阀芯，不需要额外拼接阀块，本体侧面预留了统一的进气汇流通道，出气口直接对应各个工位的执行元件接口，端部的快插式进气接头采用橙色密封环设计，适配6mm外径的PU气管，插入后自带卡扣锁止，不需要额外打胶或者加装管箍，能承受0.

　　15-0.8MPa的常规车间供气压力。设计阶段首先考虑的是车床内部的安装边界，阀组整体采用侧装式的固定脚，两个安装孔的孔距匹配CA6140车床床头箱侧面的预留安装螺孔位置，不需要额外打孔攻丝，安装时阀组的走线方向和车床原有线缆桥架走向一致，不会和主轴旋转部件、拖板移动行程产生干涉，整体外轮廓的突出高度控制在45mm以内，避免拖板快速移动时刮碰阀组。实际应用场景里，这类集成阀组相比分散阀件，气路响应速度能提升15%左右，因为汇流板的内部气路经过流道优化，拐角处都做了圆弧过渡，减少了压缩空气的压力损失，每个阀位的手动调试按钮设置在阀组正面，设备调试阶段不需要接电就能手动触发气路动作，方便排查气路堵塞、执行元件卡滞的问题。

　　阀组的电气接口采用侧插式的针脚插座，和车床的IO控制板直接通过多芯线缆连接，不需要每个电磁阀单独接线，能减少现场接线的工作量，接线端自带防水防尘的密封胶圈，适配车床加工时切削液飞溅、金属粉尘较多的工况，避免触点短路或者接触不良。在做三维建模的时候，阀组的各个配合面都按照实际加工公差做了偏移处理，快插接头的卡簧、密封环这些易损件都做了独立的零件配置，方便后续做维护拆解的仿真，安装脚的位置做了加强筋设计，和本体的连接处做了圆角过渡，避免长期受振动出现安装脚断裂的问题，阀组本体上的每个出气口都做了标识槽的建模，后续可以打印工位标识粘贴，方便车间运维人员快速识别对应气路。
