重型商用车铝合金轮毂结构设计方案

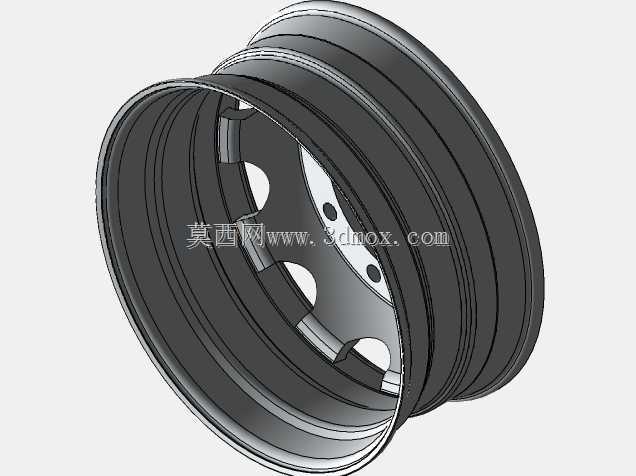

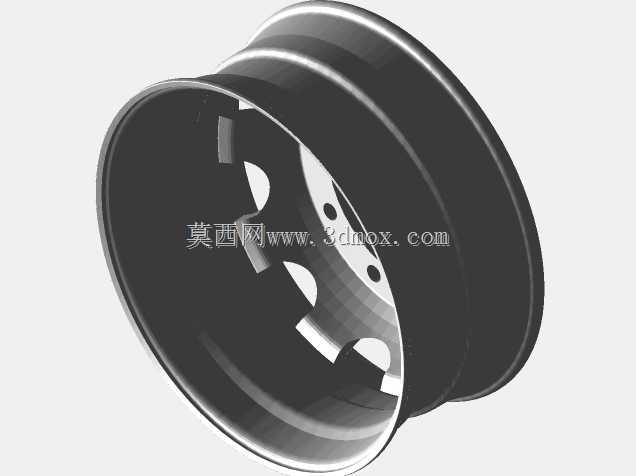

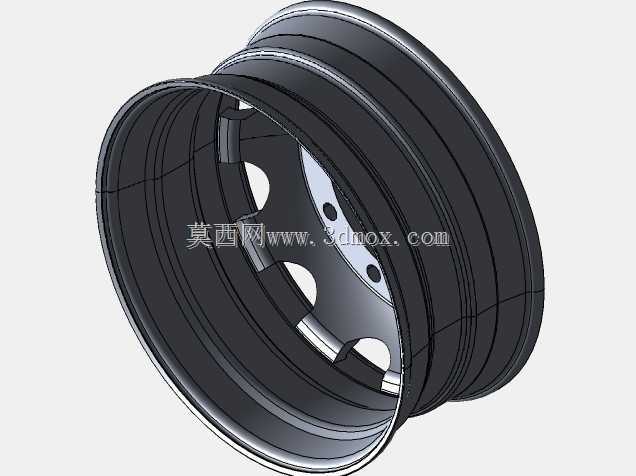

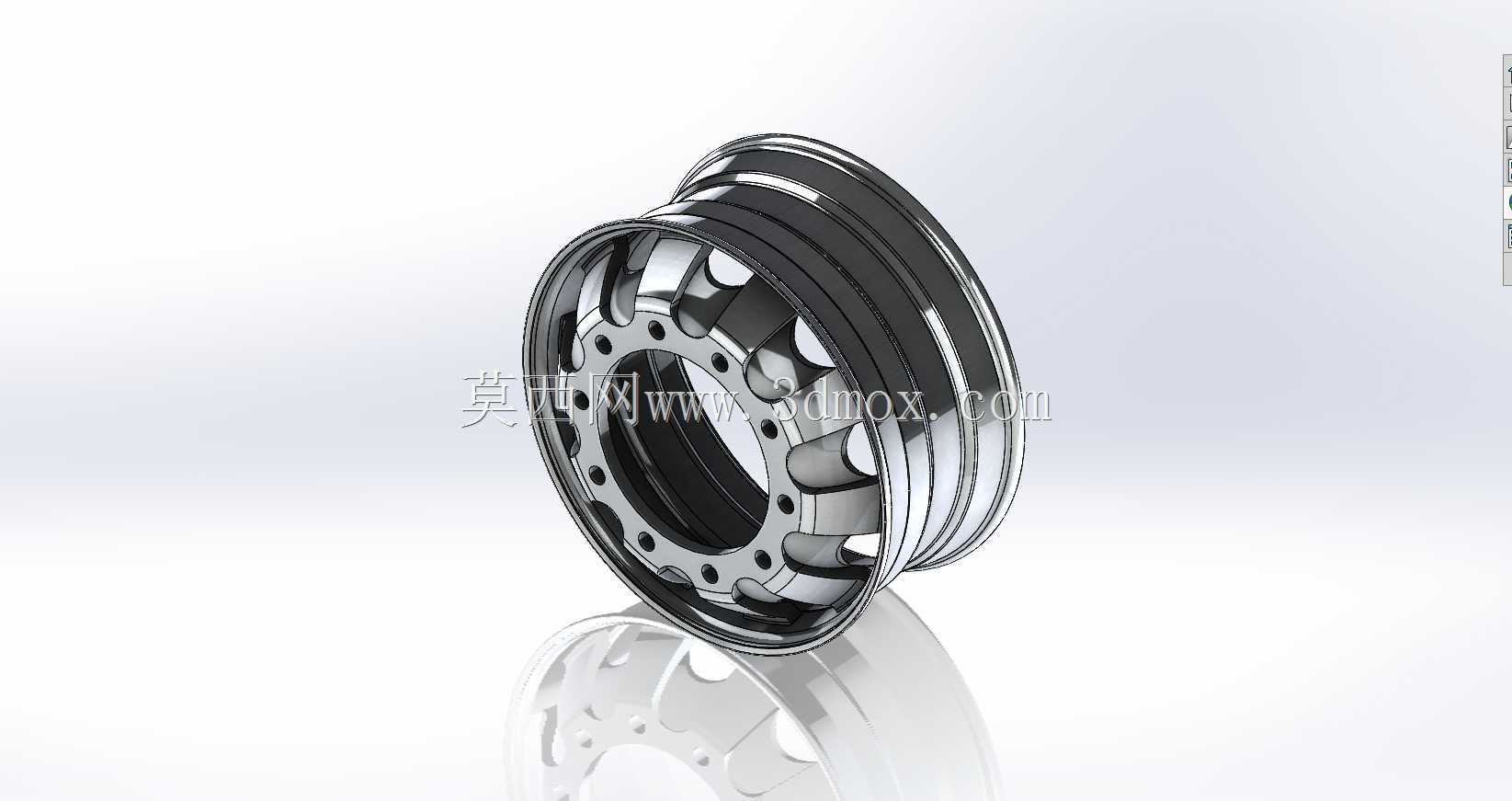

　　该款铝合金车轮主要适配重型载货商用车的非驱动转向桥位置，替代传统钢制轮毂实现整车轻量化升级，在长途干线物流运输、工程建材转运等场景中，可有效降低非簧载质量，提升悬架系统响应速度，减少轮胎与路面的冲击载荷传递，改善整车行驶平顺性的同时，降低燃油消耗水平。从结构设计逻辑来看，轮辋部分采用多台阶等截面轮廓设计，严格匹配无内胎子午线轮胎的装配尺寸要求，轮缘位置做了加厚圆弧过渡处理，可承受轮胎充气后的周向张紧力，以及车辆过坑、急转弯时轮胎对轮缘的侧向挤压应力，避免长期交变载荷下出现轮缘变形、轮胎脱圈的故障。轮辐与轮辋采用整体锻旋成型工艺路径，辐板上的螺栓孔采用均匀圆周排布，孔位公差控制在±0.05mm范围内，可与车桥轮毂的定位止口精准配合，

　　保证车轮旋转时的动平衡精度，减少高速行驶时的方向盘抖动问题。辐板上的散热孔采用大圆弧过渡的异形开孔设计，在保证辐板整体抗弯、抗扭强度的前提下，尽可能增大开孔面积，提升制动鼓与制动片的散热效率，避免长下坡连续制动时出现制动热衰退现象。安装边界方面，车轮的中心定位孔直径、螺栓孔分布圆直径严格匹配对应吨位车桥的安装尺寸，轮辋偏距参数经过反复校核，保证车轮安装后与转向节、制动气室、挡泥板等周边部件留有足够的运动间隙，不会在最大转向角度、悬架最大跳动量时出现运动干涉。车轮的气门嘴安装孔设置在轮辋的凹槽位置，孔位周边做了局部加厚处理，避免充气时气门嘴与轮辋产生硬接触磨损，同时预留了足够的充气操作空间，方便后期维护时的胎压检测与充气作业。

　　从材料选型角度，采用高强度变形铝合金材质，相比传统钢制轮毂减重比例可达40%左右，材料本身的抗腐蚀性能优于钢材，可适应雨雪天气、融雪剂侵蚀等复杂使用环境，延长车轮的整体使用寿命。结构强度校核阶段，针对径向载荷、弯曲疲劳、冲击载荷三种核心工况做了有限元仿真分析，辐板与轮辋的连接过渡位置做了圆角优化，降低应力集中系数，保证在额定载荷下的疲劳寿命满足商用车百万公里级的使用要求。
