可调角度斜垫式角轴支承座结构设计

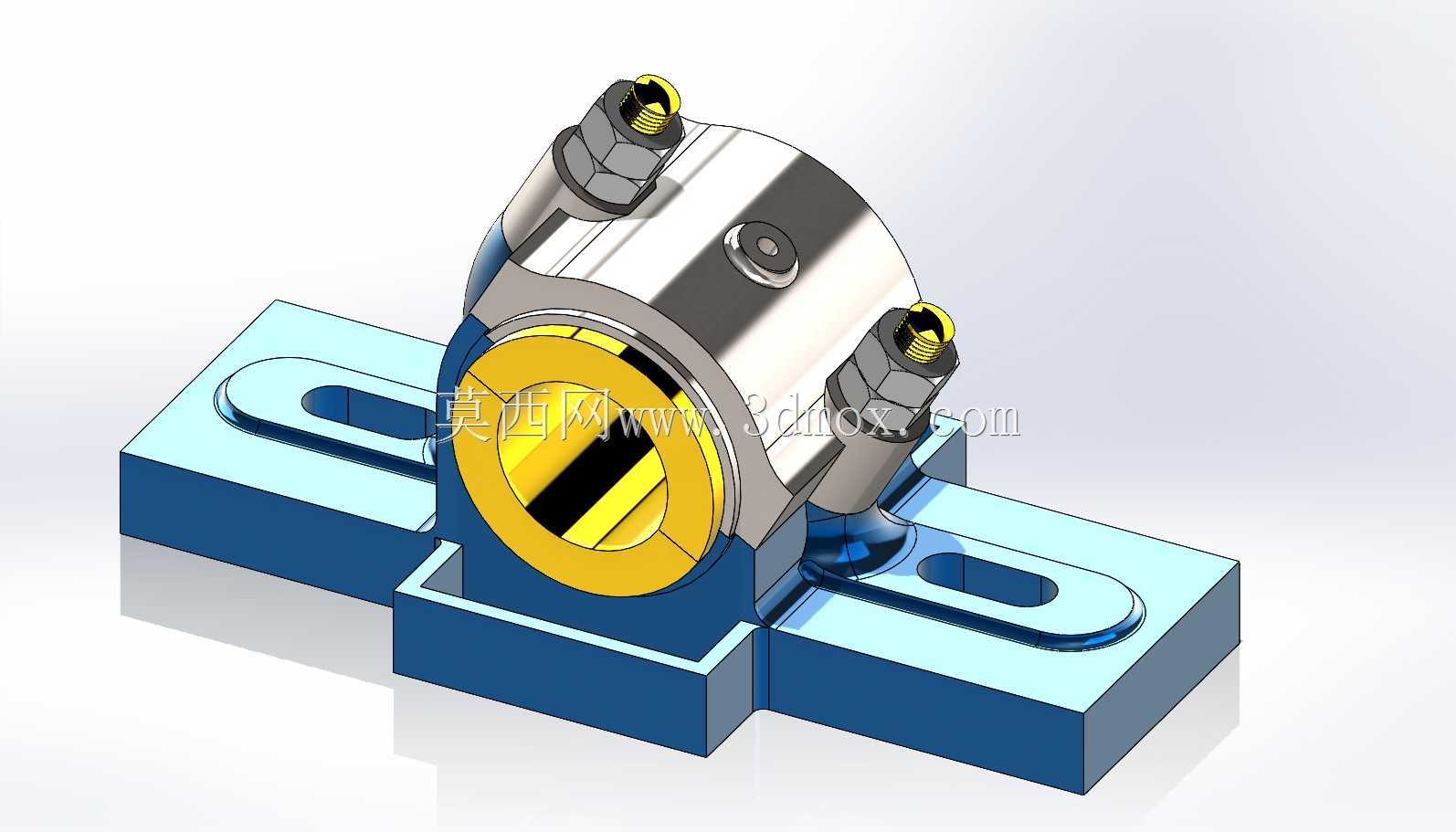

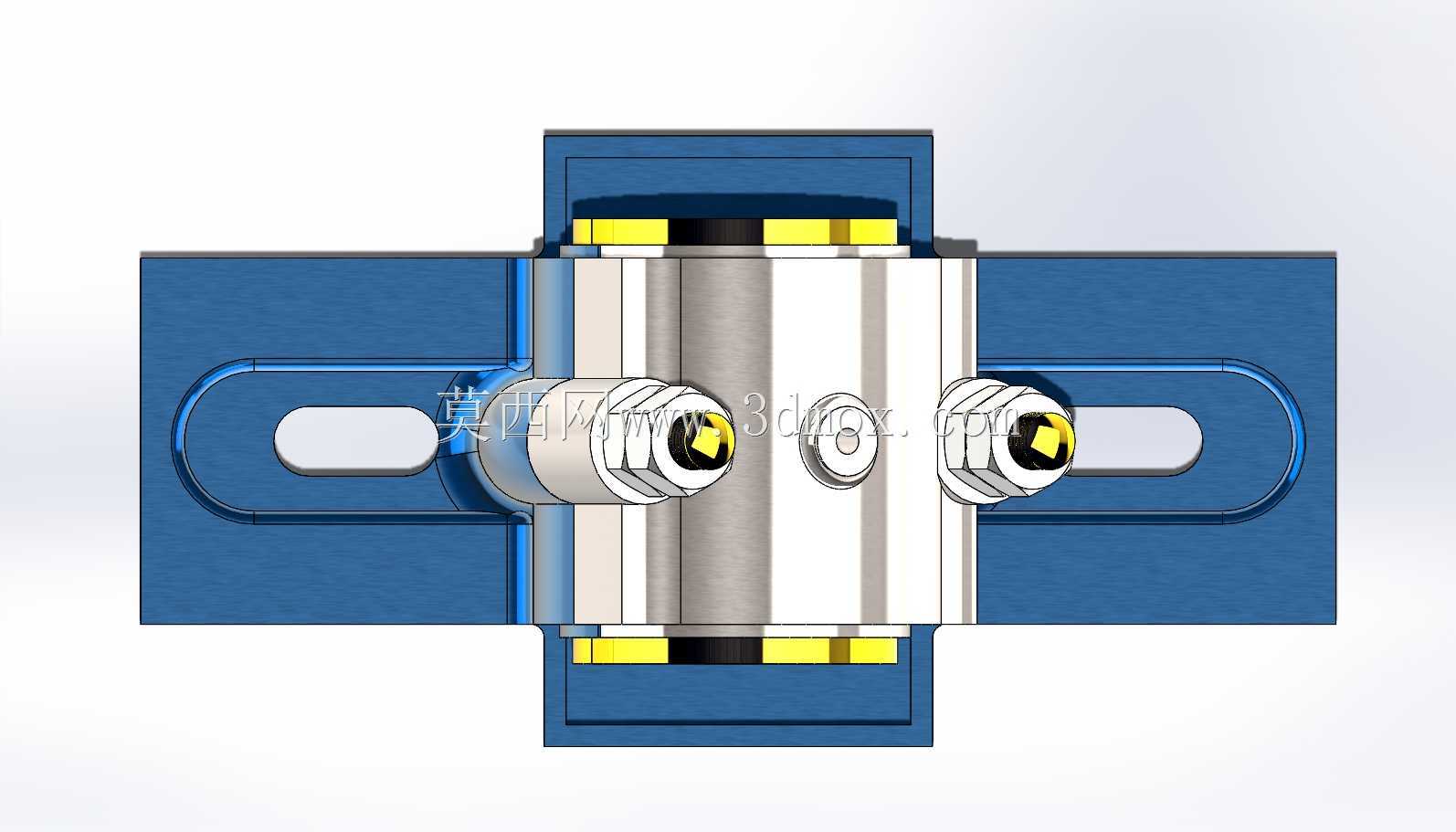

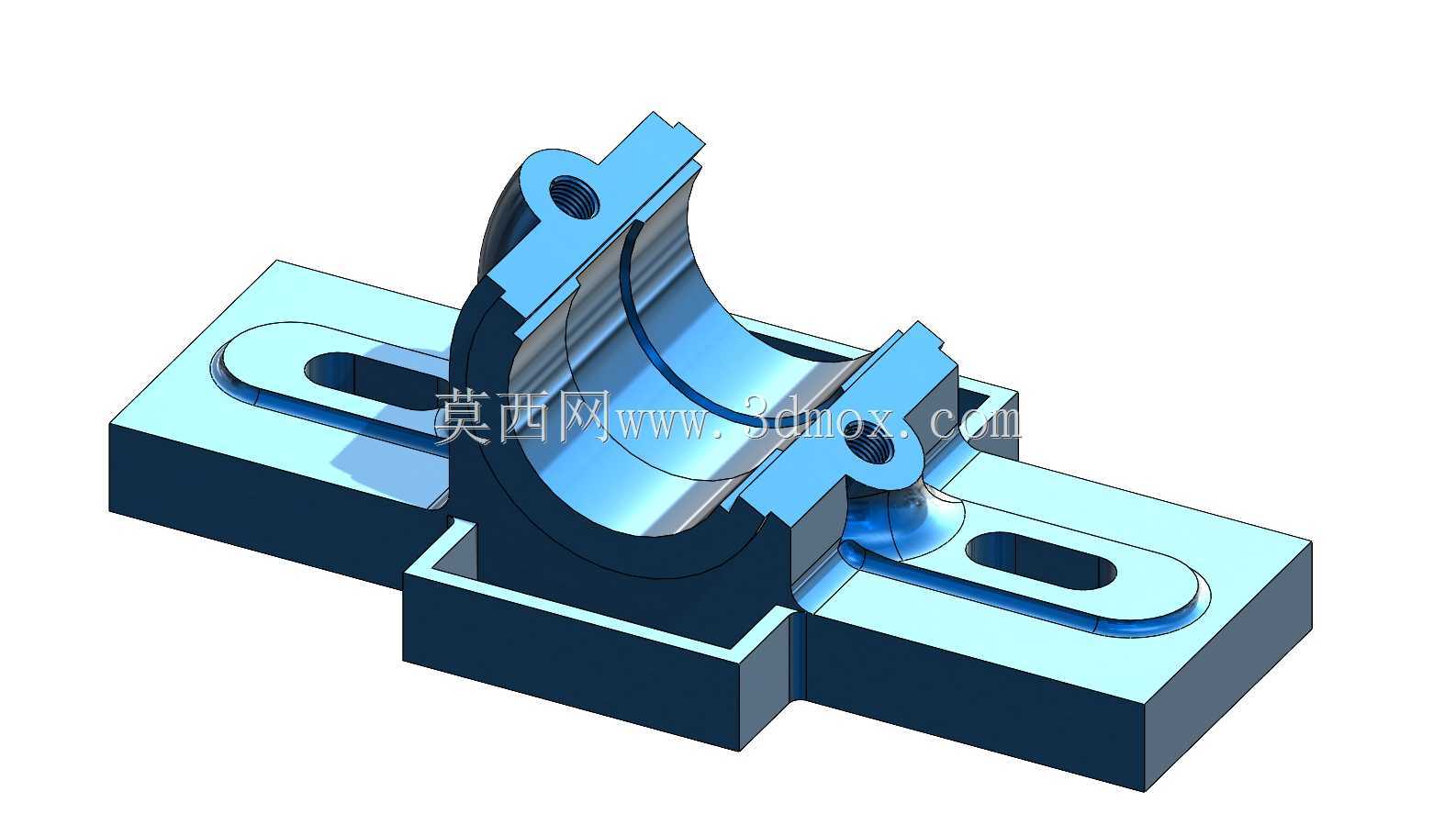

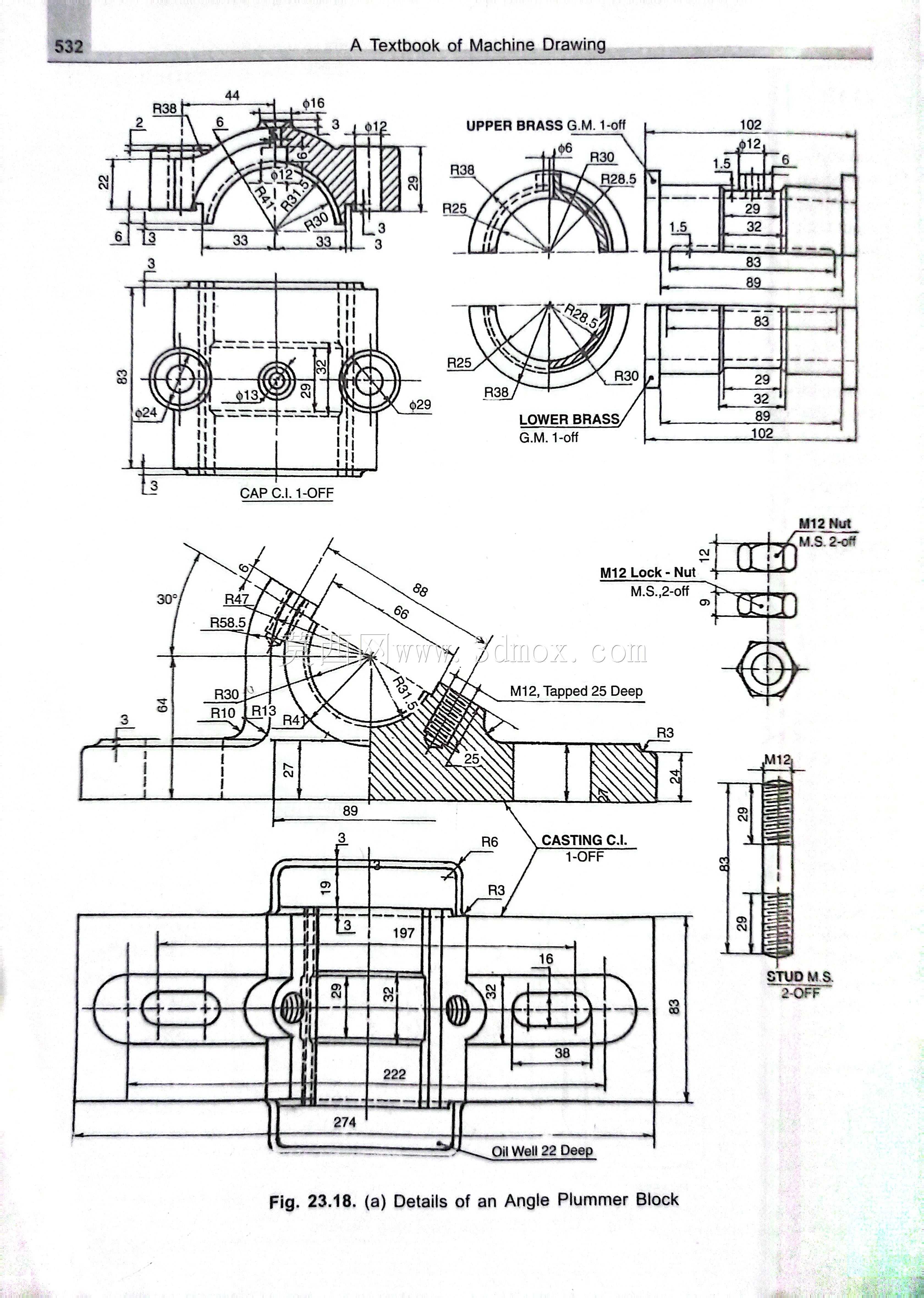

　　在输送线辊筒驱动、采矿设备破碎辊轴系、机床辅机传动单元这类需要轴系存在一定安装倾角偏差的场景里，常规整体式轴承座往往无法适配安装面的角度误差，强行装配会导致轴承滚动体偏载，提前出现点蚀、保持架碎裂等失效问题，这类带斜垫调角功能的角锤块式支承座，就是针对这类工况开发的轴系支撑部件。从结构设计逻辑来看，整个组件分为底部安装基座、斜垫调角块、轴承嵌装壳体三个核心部分，底部基座采用分体式双支脚结构，每个支脚开有长圆形安装沉孔，安装时可沿孔长方向调整横向位置，补偿安装基座的孔位加工误差，无需在安装机架上重新扩孔，适配不同机架的安装孔距偏差。斜垫块的接触面采用精密加工的倾斜配合面，角度调整范围覆盖常规工业场景里±3°以内的安装倾角偏差，

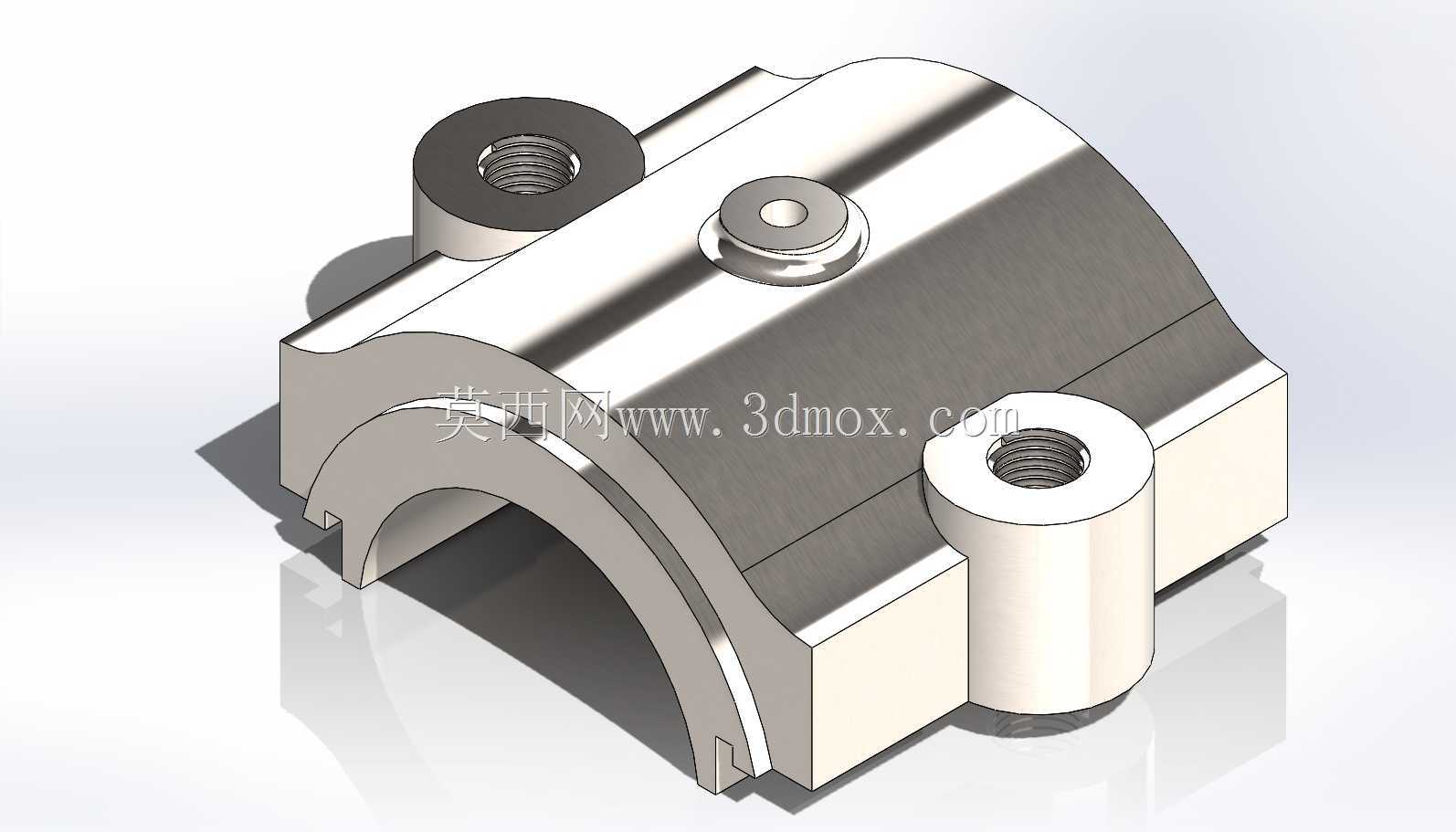

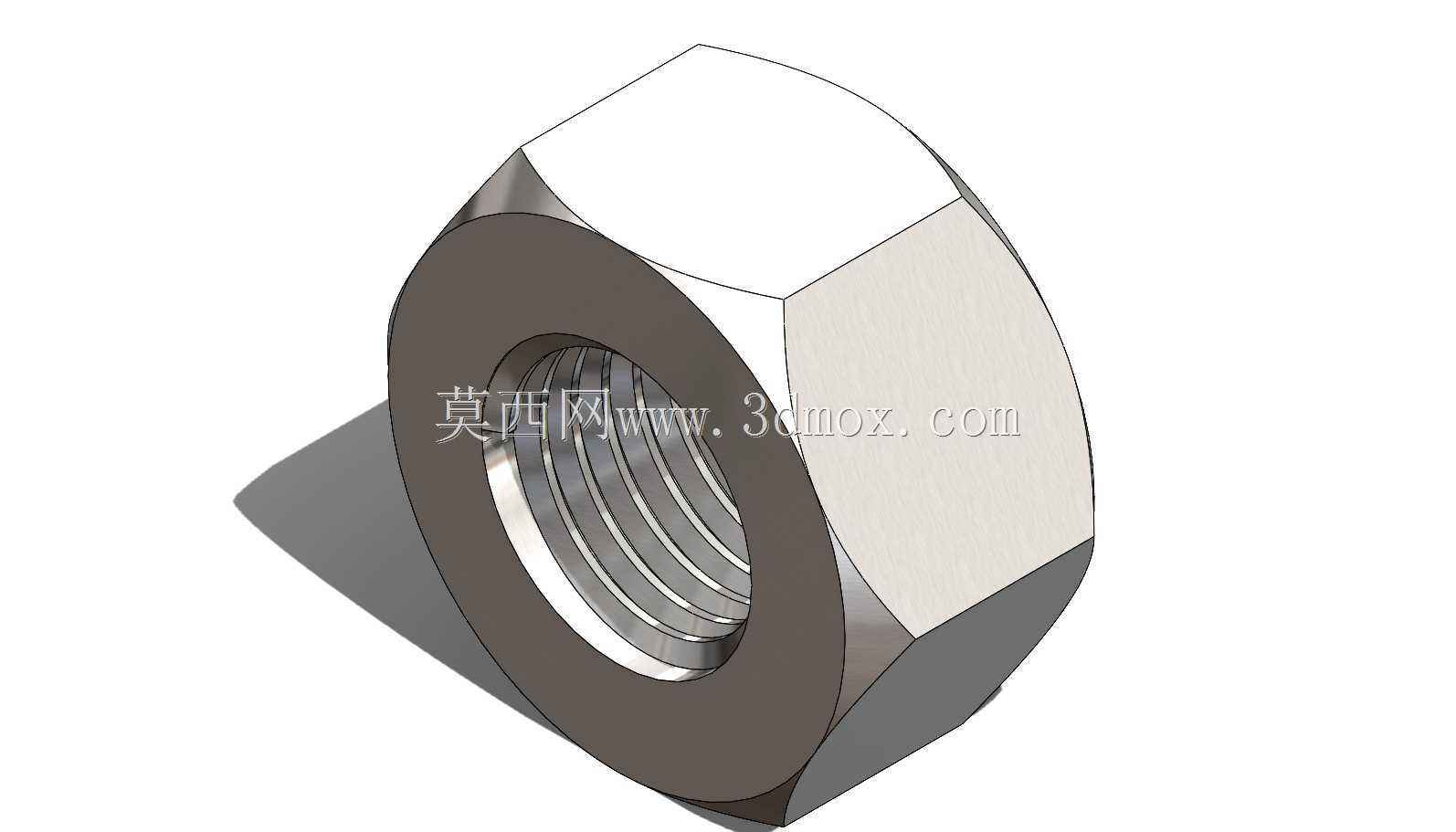

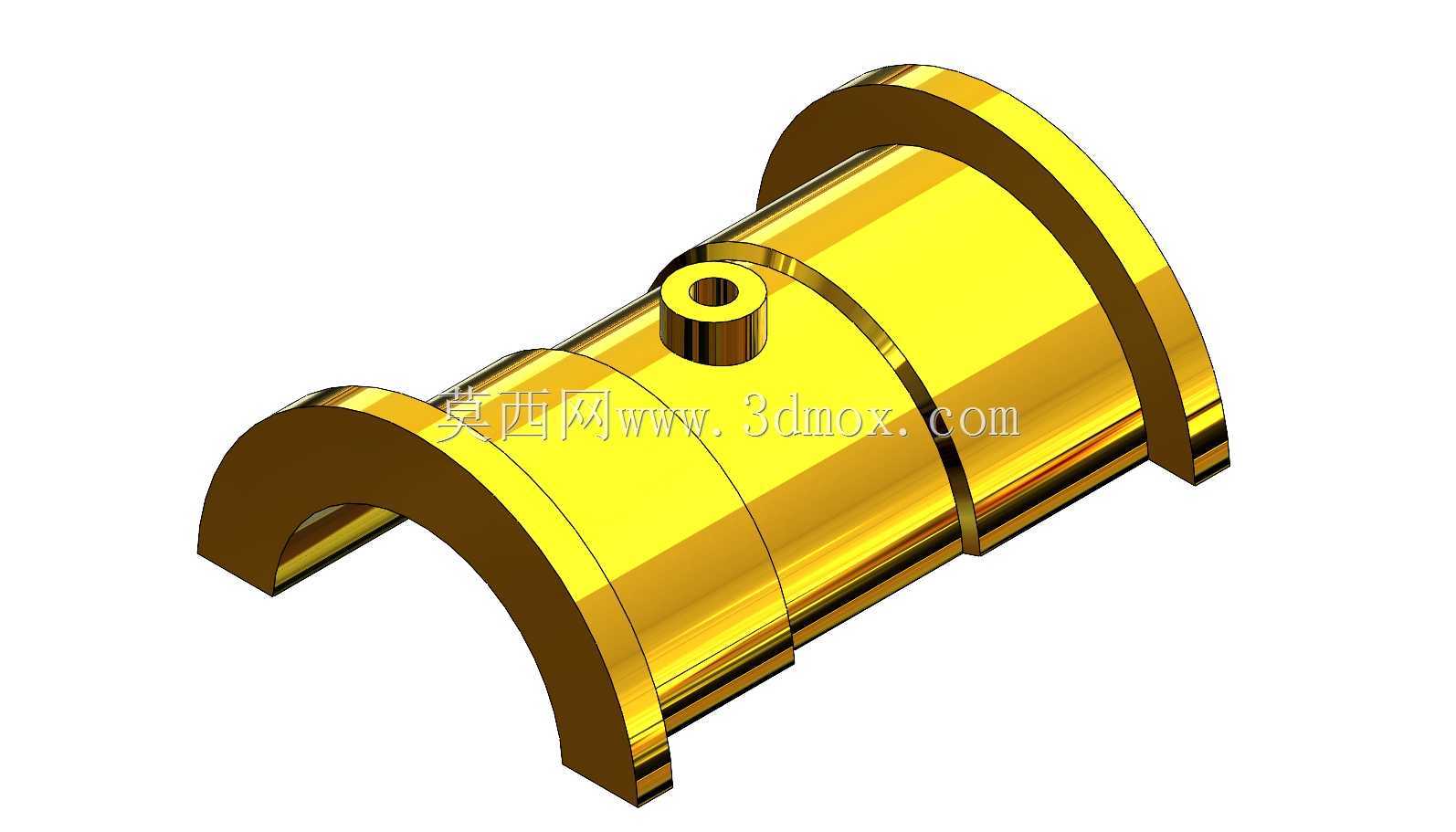

　　调整到位后通过两侧的锁紧螺栓将斜垫与上部轴承壳体、下部基座锁为整体，避免运行过程中出现角度滑移。上部轴承壳体为剖分式结构设计，可直接打开装入预装好内圈与滚动体的轴承镶块，无需提前将轴承热装到轴上再穿入座体，大幅降低现场装配与后期维护的拆卸难度，壳体顶部预留的注油孔与凹槽结构，可直接对接润滑管路，定期补充润滑脂时无需拆卸端盖，减少运维工作量。从安装边界尺寸来看，底部双支脚的跨距经过载荷校核，可适配轴径在40-60mm区间的中载传动轴系，整体安装高度控制在120mm以内，不会额外占用过多设备安装空间，轴承腔的密封结构采用双唇口密封圈，可阻挡采矿、输送场景下的粉尘、浆液进入轴承内部，避免磨粒磨损导致的轴承寿命折损。实际选型应用时，

　　需要先确认轴系的额定径向载荷、运行转速与安装面的最大倾角偏差，确保锁紧螺栓的预紧力矩符合设计要求，避免重载运行时出现配合面松动，这类支承座的调角特性，可有效抵消轴系安装时的同轴度误差，降低轴系运行过程中的附加弯曲应力，减少轴承与轴的疲劳损耗，相比常规整体式轴承座，在安装面存在角度误差的场景下，可将轴承的实际使用寿命提升40%以上，同时降低轴系运行时的振动与噪声，避免因轴系不对中导致的联轴器弹性体过早损坏。
