剖分式滑动轴承座三维结构设计

项目分类:轴承座 发布时间:2023-11-23 ID:716415
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计

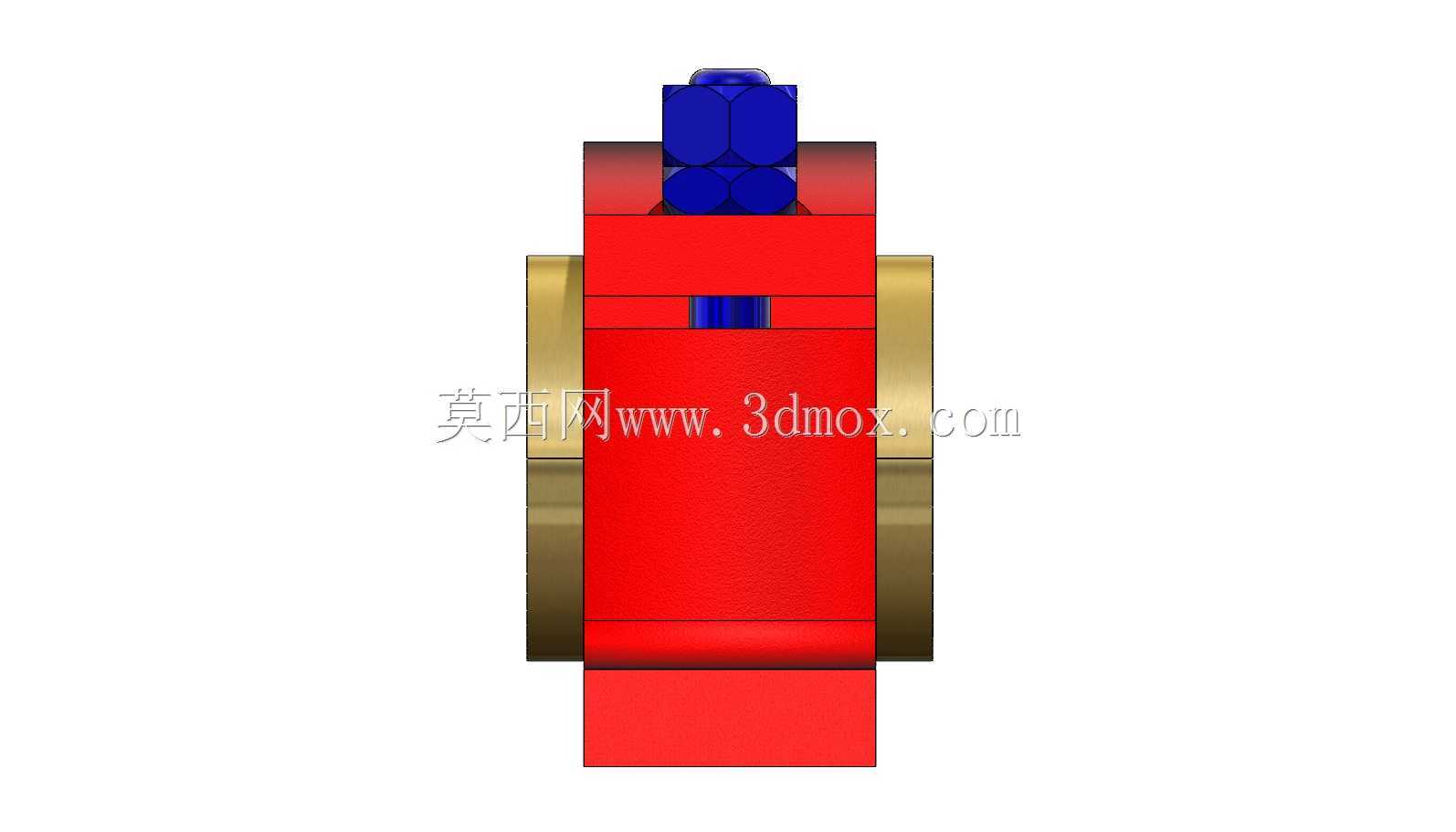

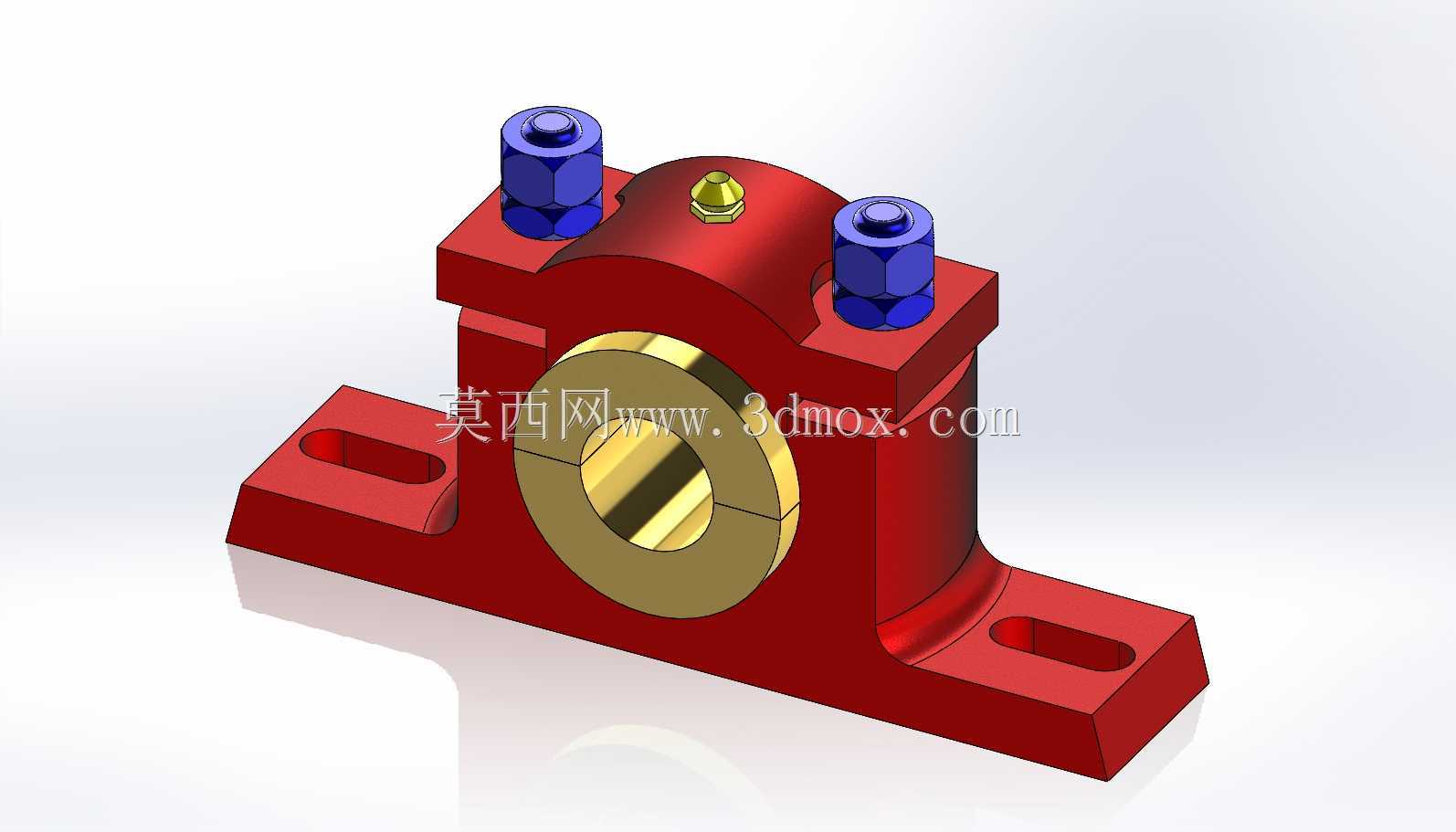

  在各类通用传动设备、机床辅机、输送线以及中小型动力输出单元中,旋转轴系的径向支撑始终是决定设备运行稳定性的核心环节,这类剖分式滑动轴承座(即Plummer Block)正是针对中低速、重载工况下的轴系支撑需求开发的标准支撑部件,区别于整体式轴承座,其上下分体的结构设计大幅降低了长轴装配、后期维护的操作难度,无需沿轴端拆装整根轴即可完成轴瓦更换、间隙调整等维保作业,在矿山输送、纺织机械、小型机床主轴辅组、农业加工设备中应用极为广泛。

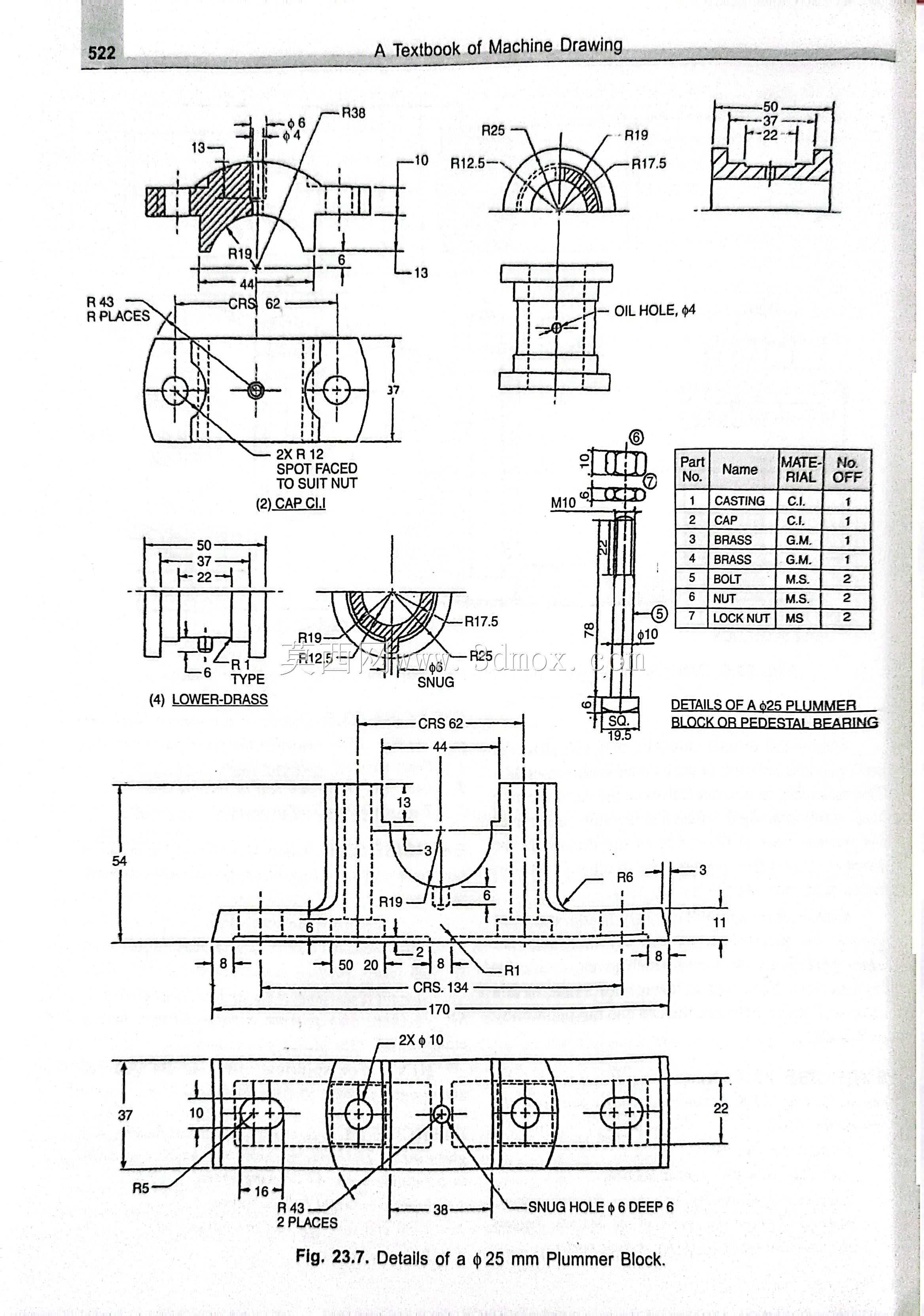

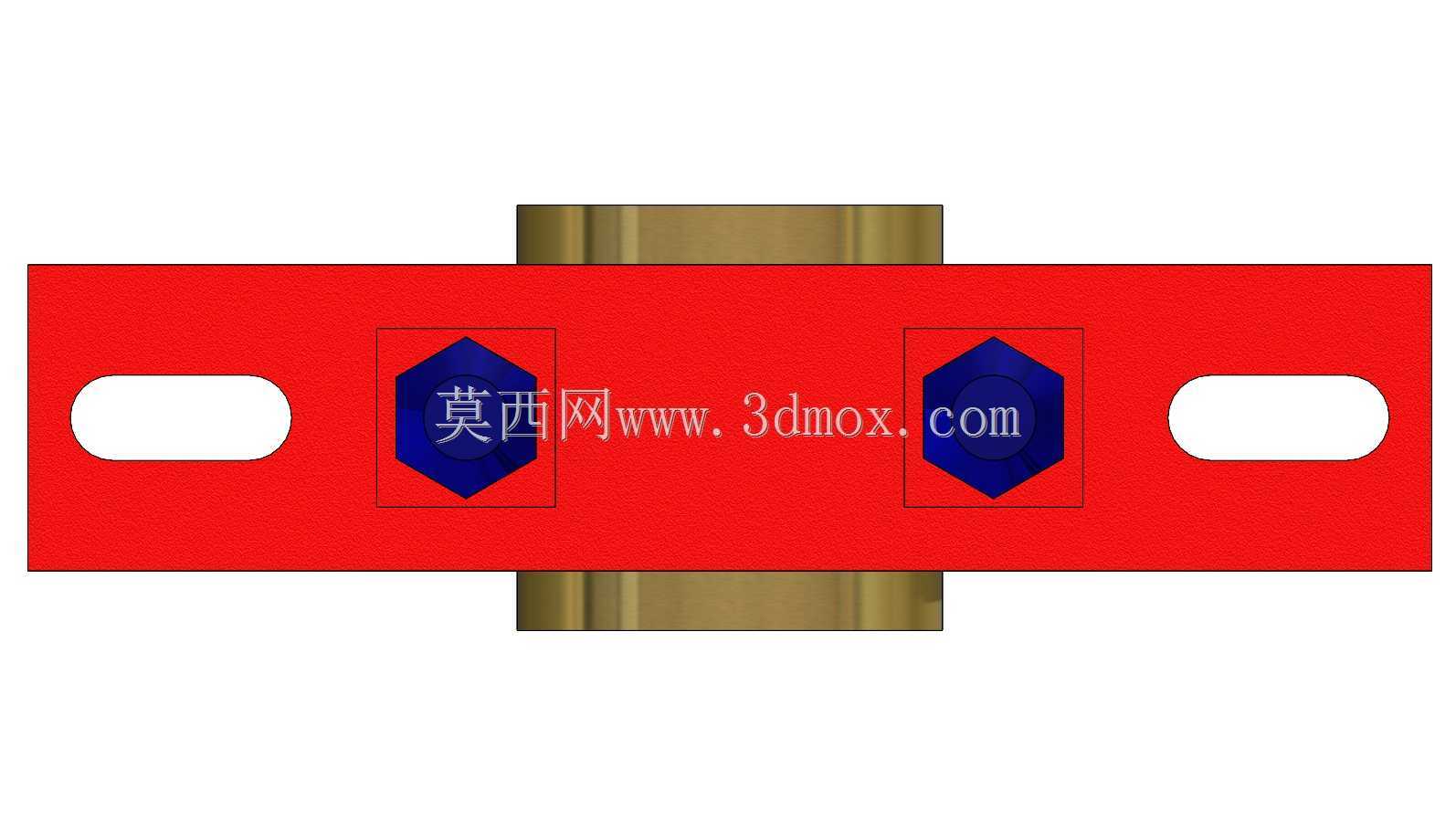

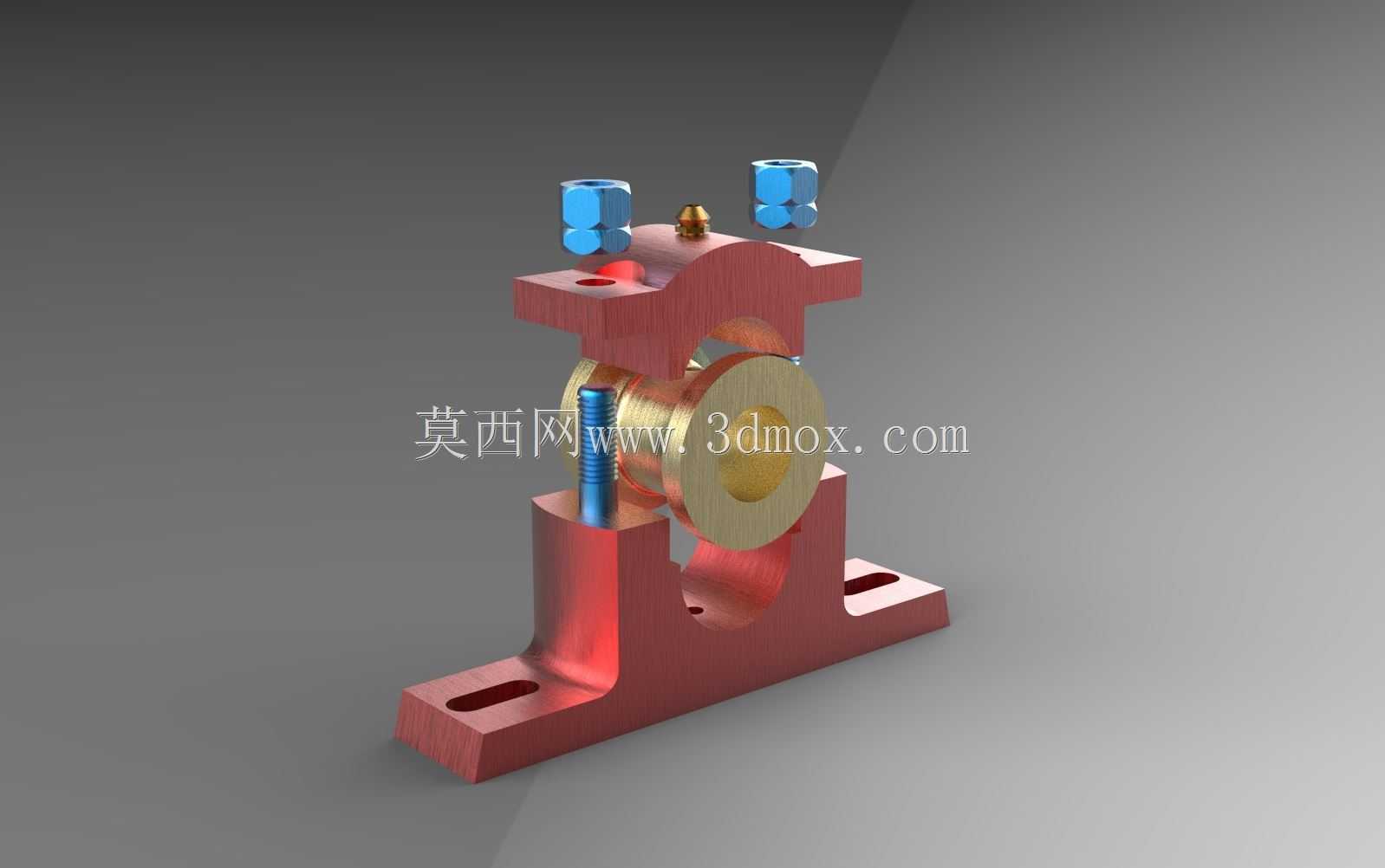

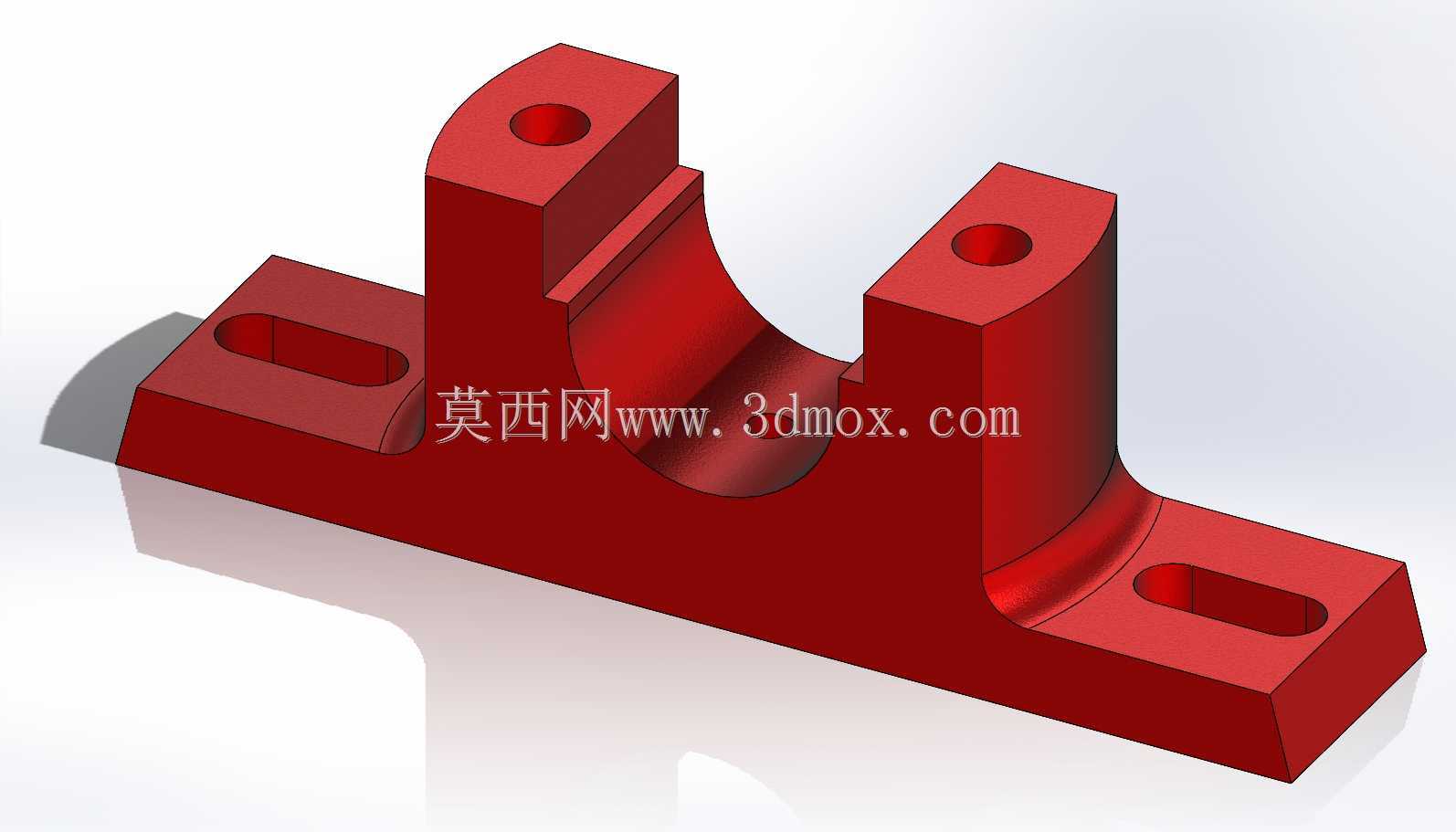

  从实际功能来看,该部件的核心作用是为轴系提供稳定的径向支撑,同时承受轴系运行过程中产生的径向载荷,部分适配特定轴瓦的结构也可承受有限的轴向窜动力。整个部件的结构逻辑围绕“稳定支撑、便捷装拆、可靠润滑”三个核心需求展开:底部的安装底座设置了两个长圆形安装孔,这类孔型的设计并非随意选择,长孔的长度方向预留了安装调整余量,现场安装时可沿孔长方向微调轴承座的轴向位置,补偿底座加工、机架焊接带来的位置误差,避免强行装配导致的轴系别劲问题;底座与机架的贴合面做了平面度加工要求,实际安装时需保证贴合面接触斑点符合装配规范,避免运行过程中出现底座振动、螺栓松动的问题。

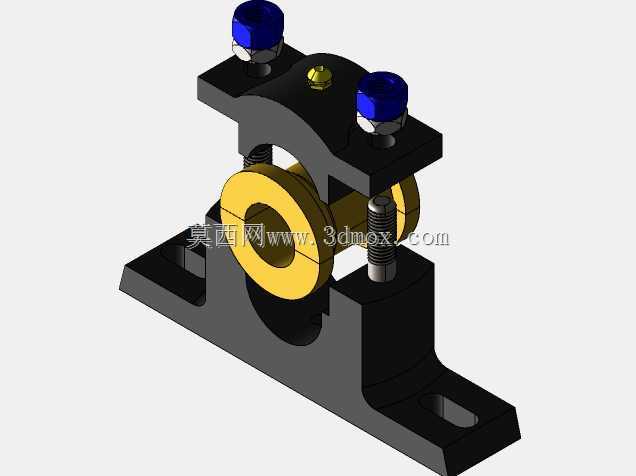

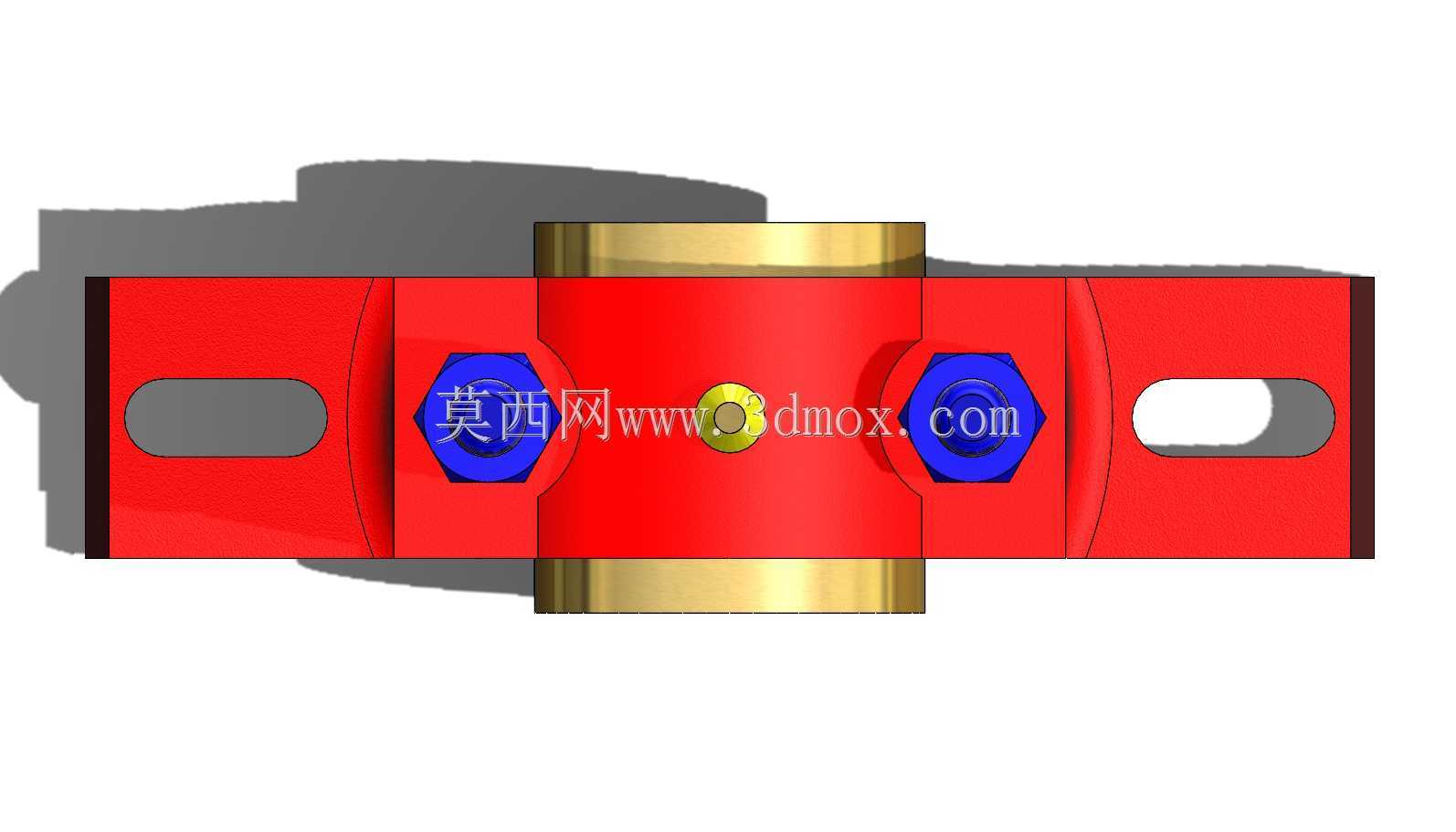

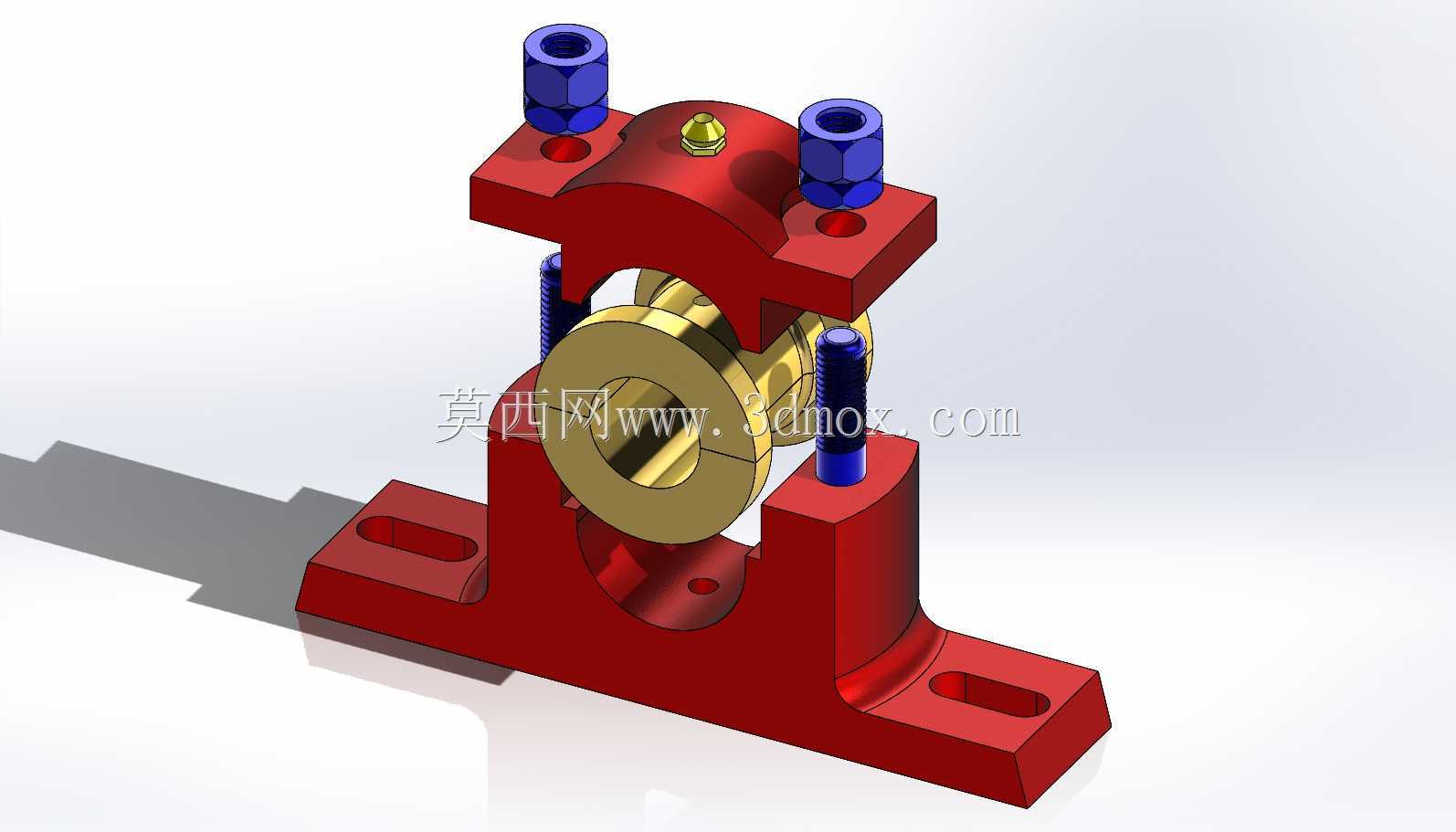

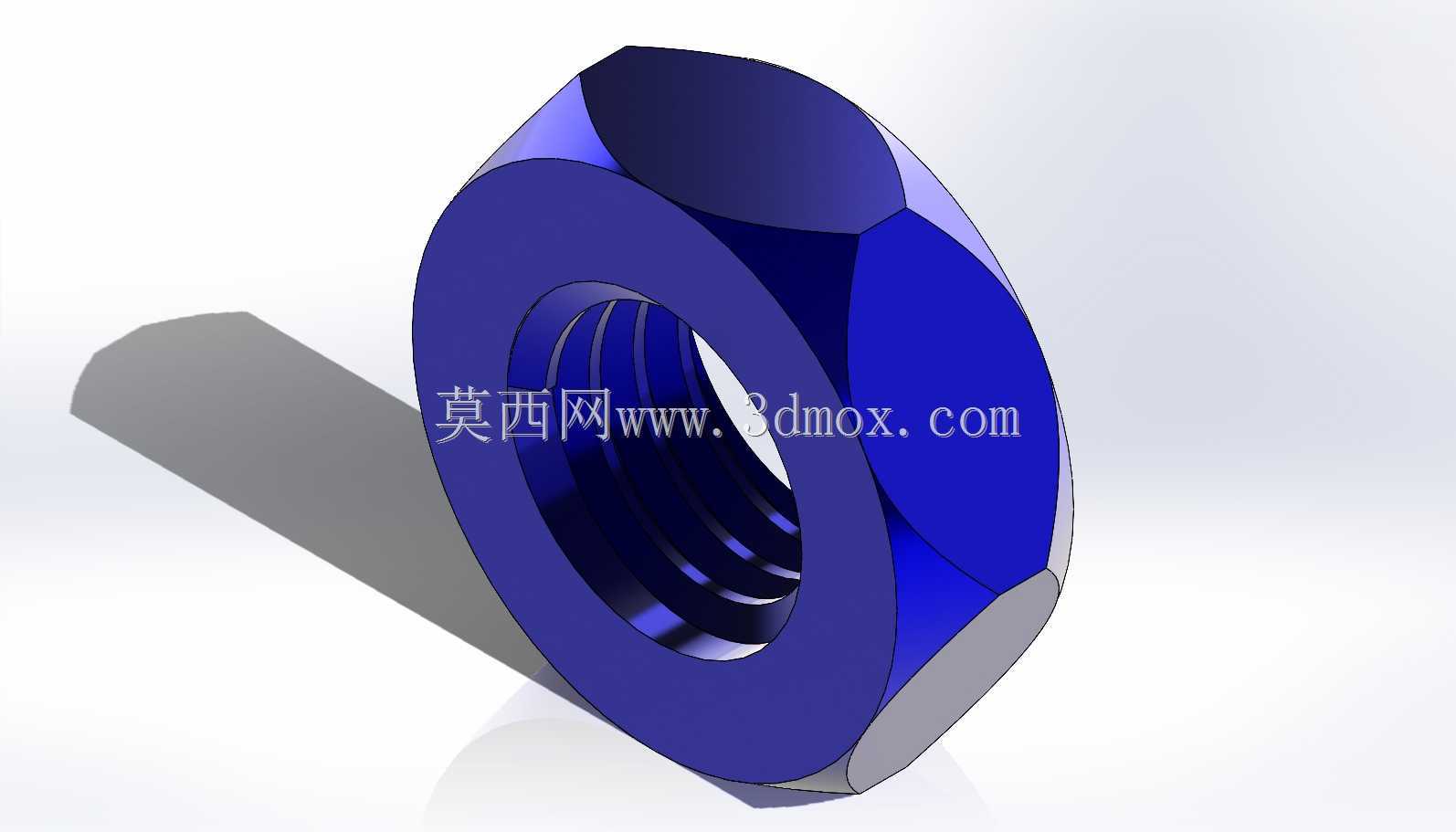

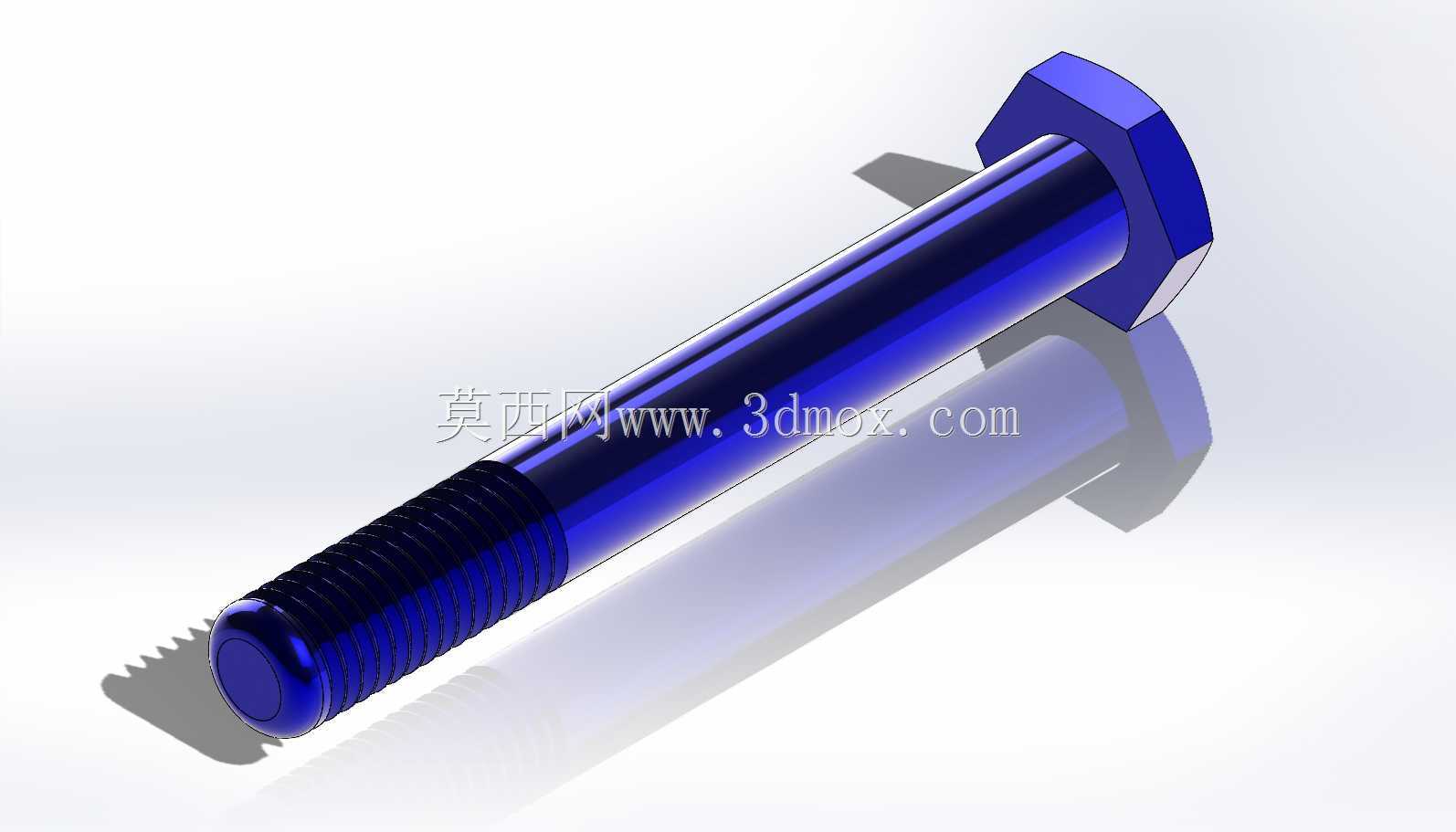

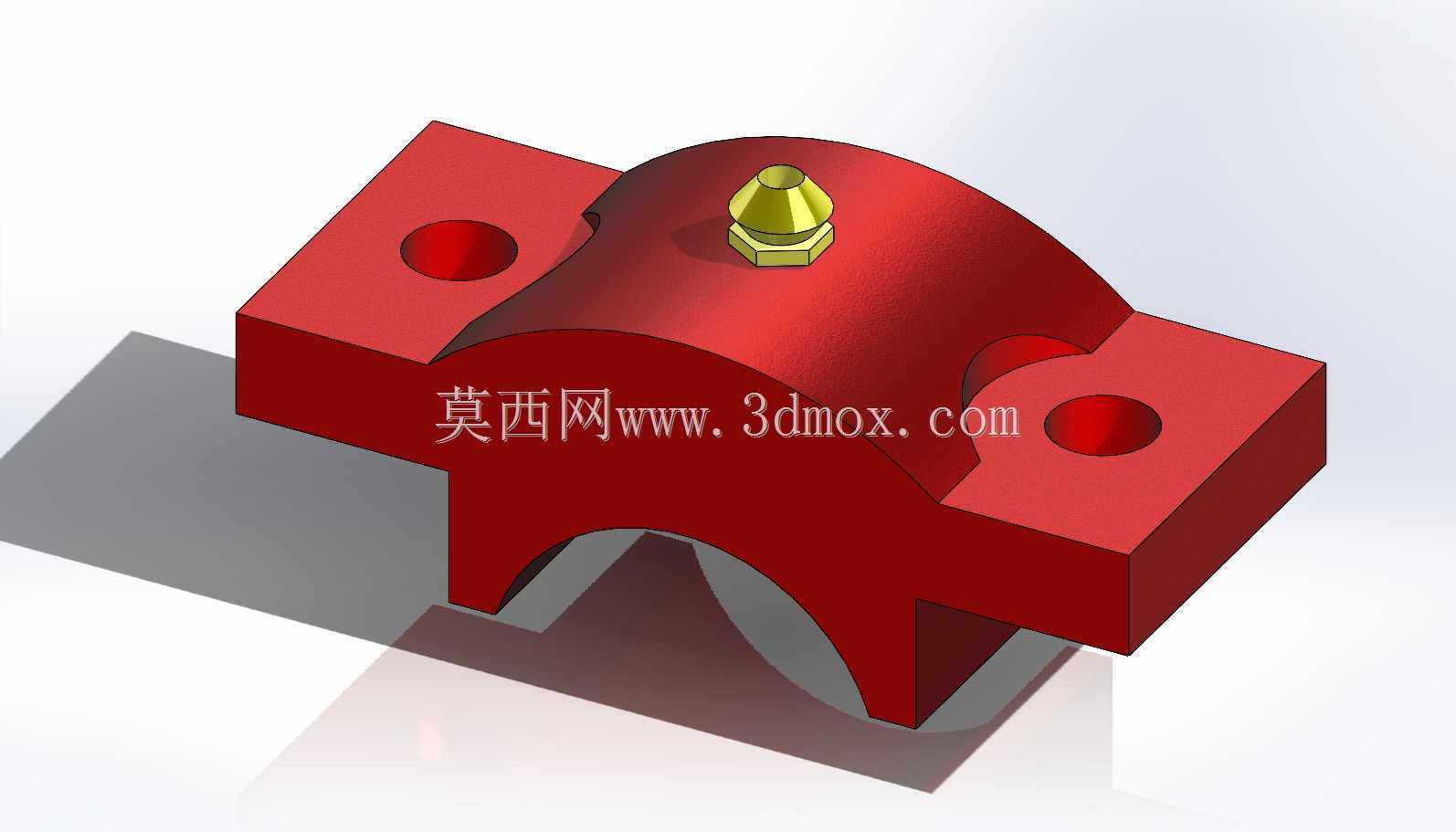

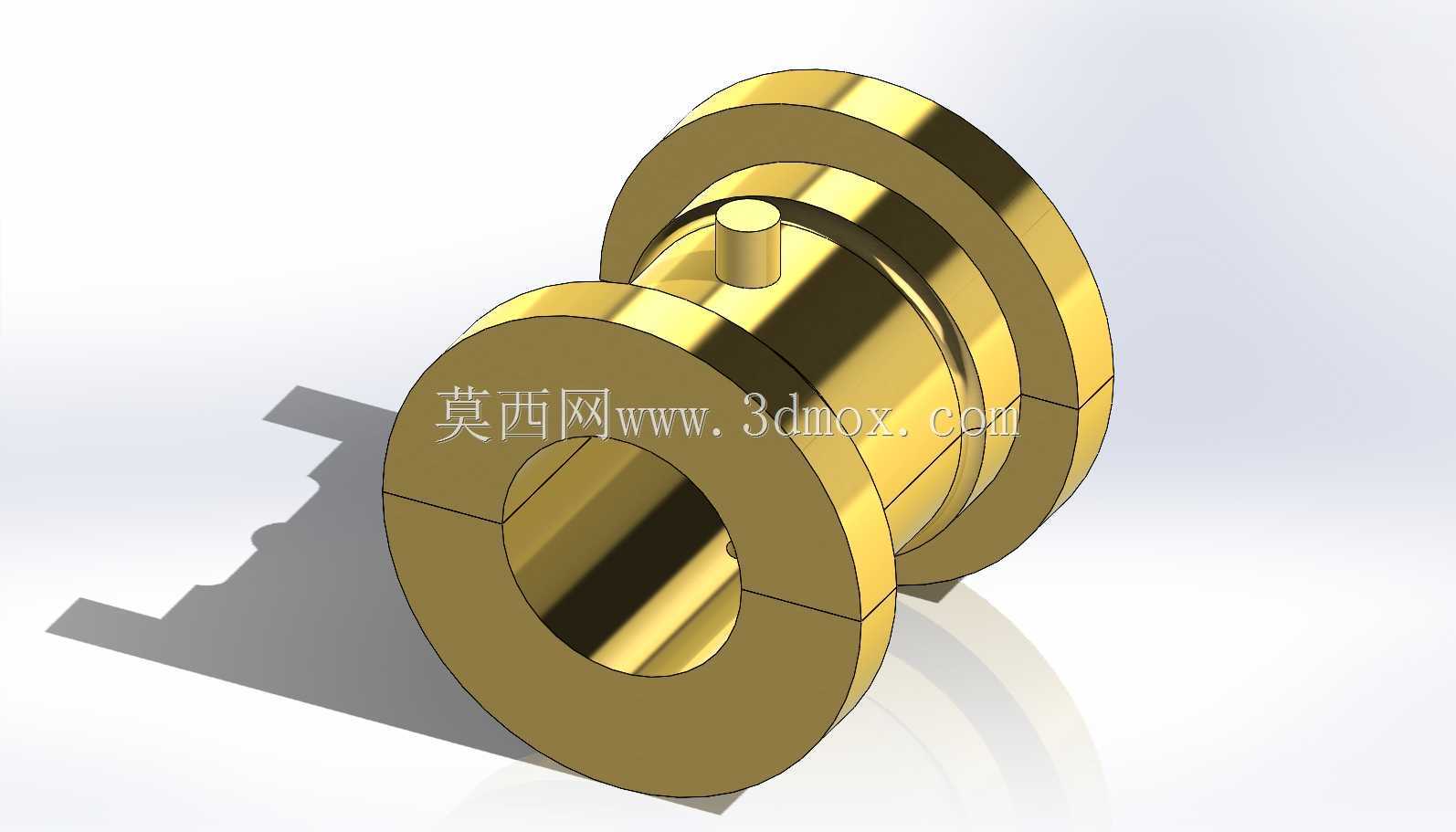

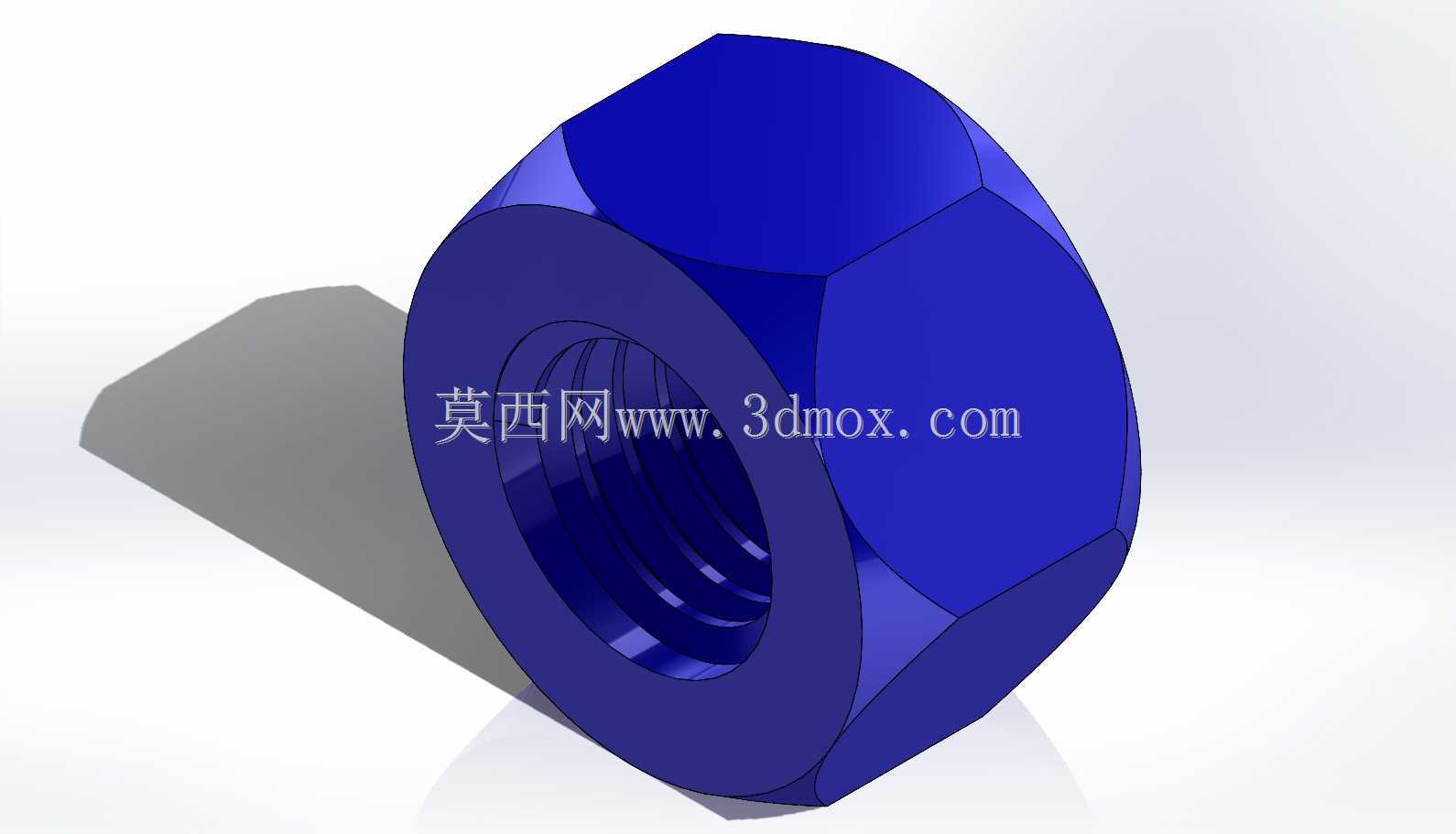

  轴承座的上下壳体通过两侧的螺栓组件实现锁紧,顶部设置了注油嘴安装位,可直通内部轴瓦的油槽,运行过程中可通过注油杯定期补充润滑脂,在轴瓦与旋转轴之间形成稳定的油膜,降低摩擦损耗。两侧的螺栓预紧力有明确的工艺要求,预紧力过大易导致轴瓦变形、抱轴,预紧力不足则会出现上下壳体结合面缝隙、运行异响,实际装配时需按对角线顺序分次拧紧螺栓,保证两侧预紧力均匀。内部容纳的轴瓦为铜基材质,与轴颈的配合间隙需根据轴的转速、载荷特性调整,间隙过小会导致温升过快、烧瓦,间隙过大则会出现轴系跳动、振动超差。

  建模过程中需要重点关注几个结构细节的处理:首先是壳体的铸造圆角,这类轴承座多为铸铁材质,铸造过程中直角位置易出现应力集中、浇铸缺陷,因此所有非加工面的转角位置都设置了合理的铸造圆角,同时加工面与非加工面之间预留了拔模斜度,符合实际铸造工艺要求;其次是安装孔的沉台结构,螺栓拧紧时螺母与底座表面的接触面积通过沉台加工保证平整,避免螺栓受力偏斜;另外上下壳体的结合面需要做定位结构设计,部分同类型产品会在结合面设置定位销,保证上下壳体装配时的同轴度,避免轴瓦安装后出现不同心的问题。

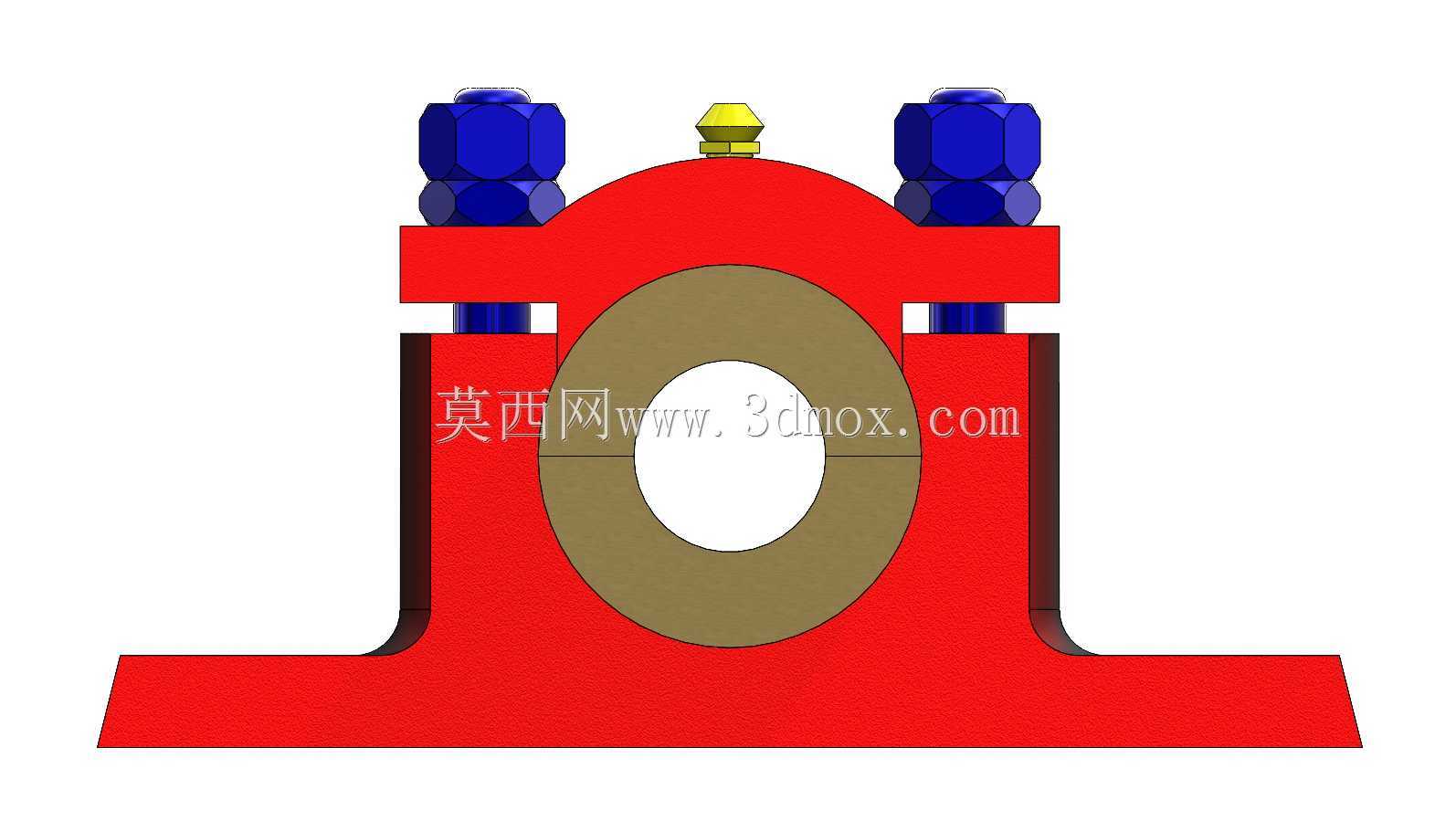

  从安装边界来看,这类轴承座的中心高是核心选型参数,即底座安装面到轴孔中心的垂直距离,该尺寸直接决定了轴系的安装高度,选型时需与配套的传动部件中心高匹配;轴孔直径需与适配的轴颈尺寸对应,同时要考虑轴瓦的厚度余量;底座的安装孔间距需与机架上的预留安装孔位匹配,长圆孔的调整范围可覆盖小范围的孔位误差。在实际设备布局中,两个配对使用的轴承座需要保证同轴度公差,安装时需通过拉百分表的方式调整两个座体的轴孔同轴度,避免轴系运行过程中出现附加弯矩,缩短轴和轴承的使用寿命。

  在长期运行过程中,这类轴承座的常见失效形式包括轴瓦磨损、壳体螺栓孔开裂、底座安装面变形等,因此在建模阶段对壳体的壁厚设计、加强筋布局都做了针对性优化,在轴承孔下方、螺栓安装位周围设置了合理的加强结构,在控制铸件重量的前提下提升整体刚性,避免载荷作用下出现过大的结构变形。注油通道的设计需要保证油路通畅,避免出现直角死区导致润滑脂无法顺利到达轴瓦摩擦面,顶部的注油嘴位置需避开周边的传动部件,预留足够的注油操作空间。
