Cantoni1.1kW法兰安装三相异步电机

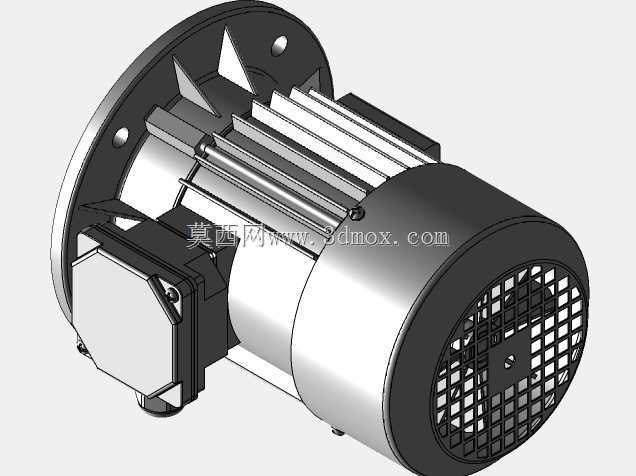

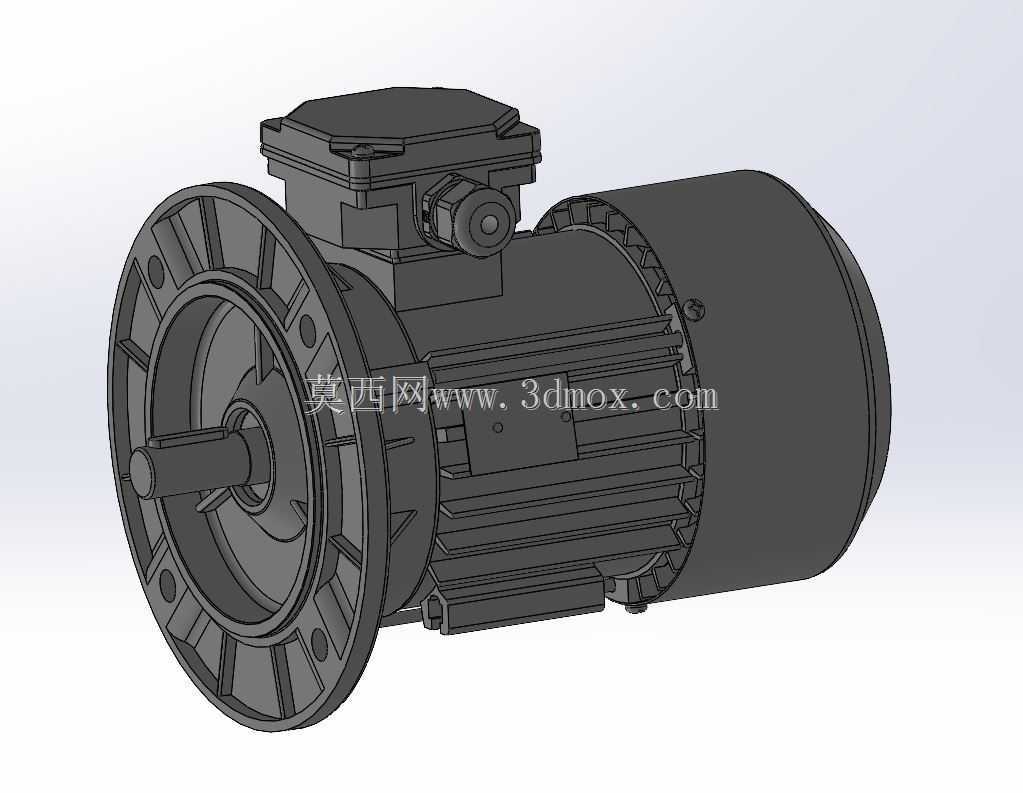

　　这款1.1kW法兰安装式异步电机，是工业传动场景里应用极广的通用动力单元，在机床辅机、输送线驱动、小型泵组配套、轻工设备动力输入等场景都能见到同结构产品的身影，B5法兰安装的形式决定了它不需要额外的安装底脚，直接通过端面上的法兰止口与配套设备的安装面对接定位，靠螺栓锁紧即可完成固定，相比底脚安装的机型，能大幅缩减动力单元的轴向安装空间，很适合安装位置紧凑、需要电机与负载直连的设备布局。从结构设计来看，模型完整还原了电机的核心结构特征：输出轴端的法兰盘带有均匀分布的安装孔与定位止口，能保证电机与被驱动部件的同轴度，减少运行时的径向跳动；机壳部分的散热筋沿轴向均匀排布，是自扇冷式电机的典型结构，运行时转子尾部的风叶随轴转动，

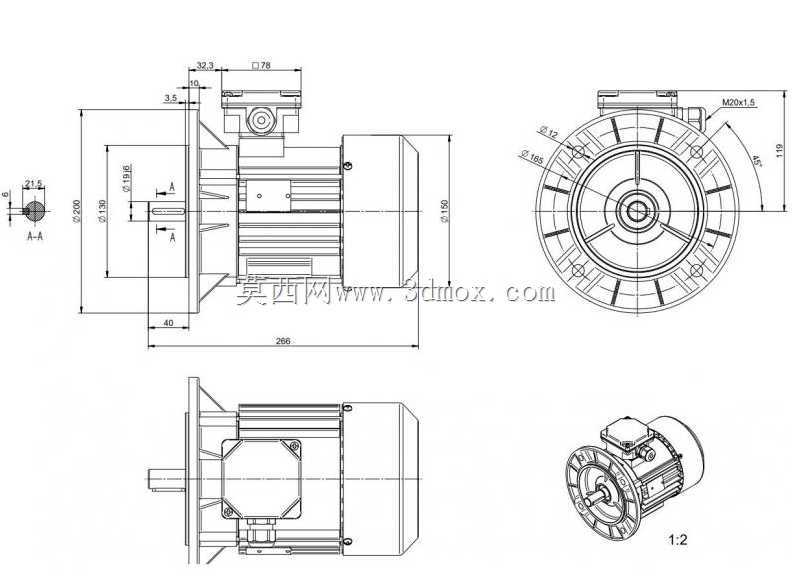

　　带动空气沿散热筋间隙流动，带走定子绕组产生的热量，保证电机在额定负载下的温升控制在绝缘等级允许的范围内。顶部的接线盒做了独立的腔体结构，与电机主腔体之间有密封隔离，方便现场布线时的电源接入，接线盒的端盖通过螺栓紧固，能满足常规工业环境的防护要求，避免粉尘、溅水直接进入接线端子部位造成绝缘故障。输出轴的轴伸长度、键槽尺寸都匹配同功率等级B5安装电机的通用规格，选型配套时可以直接对接标准规格的联轴器、带轮或者泵轴连接结构，不需要额外做轴头的适配加工。从安装边界来看，法兰止口的直径、安装孔的中心距都遵循对应机座号的统一标准，整机的轴向总长度、最大外径尺寸都控制在常规同规格电机的尺寸区间内，做设备布局设计时，

　　可以直接参考该模型的外形轮廓预留安装空间，不需要反复核对实物的安装干涉问题。模型同时还原了电机的吊环、接线盒进线口、端盖紧固螺栓等细节结构，不管是做设备的整机装配仿真、安装干涉检查，还是做设备的三维可视化展示，都能直接复用，结构细节的还原度能满足常规机械设计场景的使用需求，不需要再对电机的外部结构做额外的建模补全。这类法兰安装电机在实际使用中，因为没有底脚的支撑，安装时要特别注意法兰连接面的贴合精度，如果对接面存在平面度误差或者安装螺栓锁紧力矩不均匀，很容易造成电机运行时的振动偏大，进而影响轴承的使用寿命，这也是做配套结构设计时需要重点关注的安装公差要求。
