紧凑型柔性压力机模块化结构设计

　　在离散制造的小件压装、精密压合工序场景里，这类紧凑型柔性压装单元的应用覆盖范围极广，从电子元器件的引脚压接、小型五金件的铆合，到汽配小件的衬套压装、线束端子的压接工位，都能看到这类设备的身影。不同于传统大型开式压力机的大占地、高冲次特性，这款紧凑型压装单元的设计初衷，就是为了适配产线边的窄小工位、单元化生产的孤岛工位，以及多品种小批量的柔性生产需求，不需要专门做厚重的设备基础，普通的工业地坪配合膨胀螺栓固定即可完成部署，甚至可以直接集成到倍速链产线的对应工位旁，随产线布局调整快速移位。

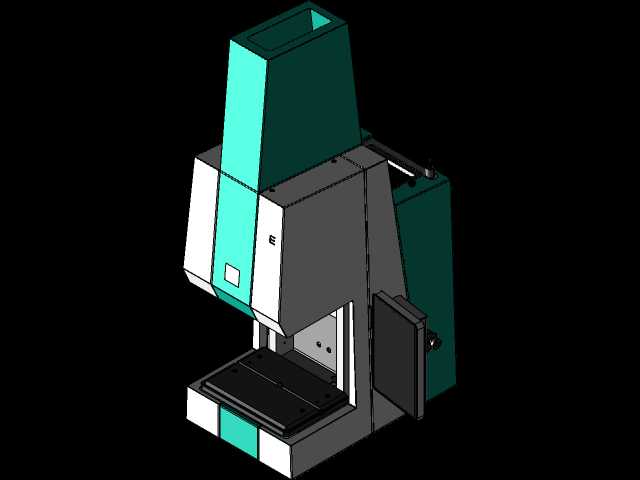

　　从结构设计逻辑来看，这款设备采用了立式C型开式机身的布局思路，但对传统C型机身的喉深做了针对性优化，在保证足够作业开口空间的前提下，尽可能压缩了机身的侧向伸出尺寸，机身主体采用钢板焊接后去应力处理的结构，关键受力面做了铣平加工，保证压装过程中机身的形变量控制在微米级，避免压装过程中出现偏载导致的压装精度不足问题。压装执行单元采用模块化集成设计，将驱动组件、力位移传感组件、压头快换接口全部集成在竖直布置的滑台模组上，滑台采用线性导轨导向，配合滚珠丝杠或者伺服电缸作为驱动源，能够实现压装力、压装位移的实时可控，压装过程的力位移曲线可以实时采集，满足精密压装的工艺追溯要求。

　　设备的作业台面做了通用化的T型槽设计，能够适配不同规格的定制工装夹具，不管是小型零件的定位治具，还是带自动送料的压装工装，都可以通过T型槽螺栓快速固定，台面下方预留了废料落料口，压装过程中产生的边角废料可以直接通过落料口进入下方的废料收集盒，避免废料堆积在台面上影响作业。机身侧面布置的操作单元采用悬臂式设计，可以根据操作人员的作业习惯调整操作面板的角度和位置，操作面板上集成了压装参数设置、手动调试、故障复位等常用功能按键，同时设置了双手启动按钮和安全光栅接口，接入安全光栅后能够实现压装区域的安全防护，避免操作人员误伸入压装区域引发安全事故。

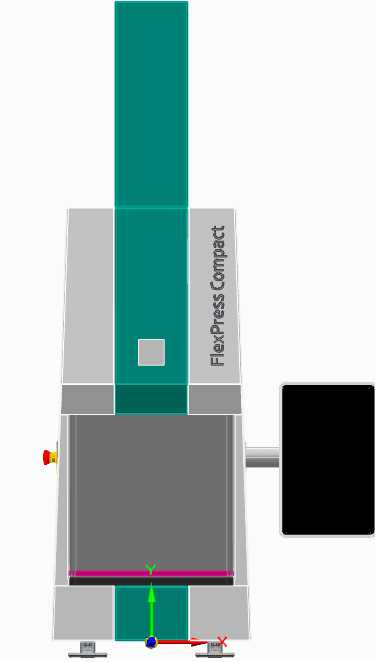

　　从安装边界尺寸来看，这款设备的整体占地尺寸控制在极小范围内，机身宽度不超过八百毫米，纵深尺寸不超过六百毫米，整体高度控制在一千五百毫米以内，不需要占用过多的产线空间，对于现有产线的升级改造来说，不需要对原有产线布局做大规模调整，只需要预留出对应大小的工位空间即可完成安装。设备的气源或者电源接口全部布置在机身背部，走线走管全部隐藏在机身内部的走线槽内，外部没有裸露的管线，既避免了生产过程中管线被工件剐蹭损坏的风险，也让设备整体外观更加整洁，便于日常的清洁维护。

　　在功能特性上，这款压装单元支持压装参数的配方存储，针对不同的压装工件，可以提前存储对应的压装力、压装速度、保压时间等参数，切换生产产品时只需要调用对应的配方即可，不需要重新调试参数，大幅缩短了换型时间，适配多品种小批量的柔性生产需求。压头部分采用快换式设计，不同规格的压头可以在一分钟内完成更换，不需要额外的工具，配合不同的压头可以完成铆接、压装、冲压、整形等多种不同的工艺作业，一台设备可以覆盖工位上的多种工序需求，减少工位上的设备投入成本。

　　设计过程中还充分考虑了设备的维护便利性，所有的驱动组件、传动组件都设置了可拆卸的维护盖板，日常维护时只需要拆下对应位置的盖板即可完成润滑、易损件更换等操作，不需要对机身做大范围的拆解。设备的底部设置了可调脚杯，可以根据地面的平整度调整设备的水平度，保证压装过程中压头的垂直度满足工艺要求，脚杯旁边预留了脚轮安装位，需要移位时可以快速安装脚轮推移设备，不需要调用叉车等起重设备，进一步降低了产线调整的成本。

　　相较于传统的气动压床，这款压装单元的压装力控制精度更高，不会出现气压波动导致的压装力不稳定问题，压装过程的噪音也更低，符合车间的噪音管控要求；相较于液压压力机，这款设备不需要配套液压站，不存在液压油泄漏污染车间环境的风险，日常维护的成本也更低，更适合对清洁度有要求的电子、汽配等行业的生产车间使用。在实际的产线应用中，这类紧凑型压装单元既可以作为独立的人工上下料工位使用，也可以搭配机械手实现自动上下料，组成全自动压装单元，直接接入数字化产线系统，将压装数据实时上传到MES系统，满足生产过程的数字化管控要求。
