户外儿童组合滑梯游乐设施三维设计

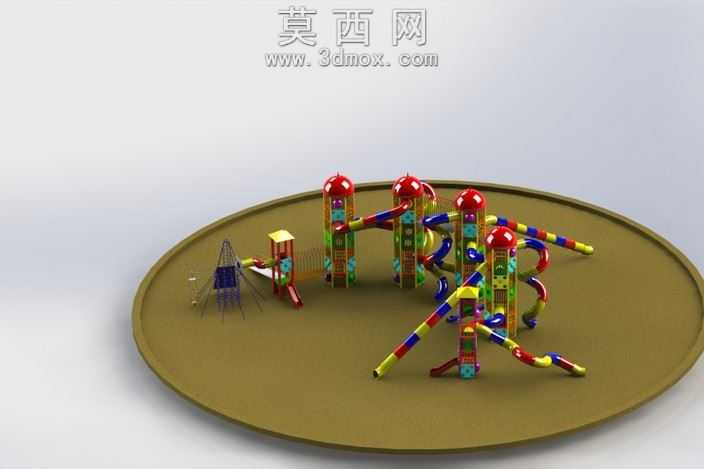

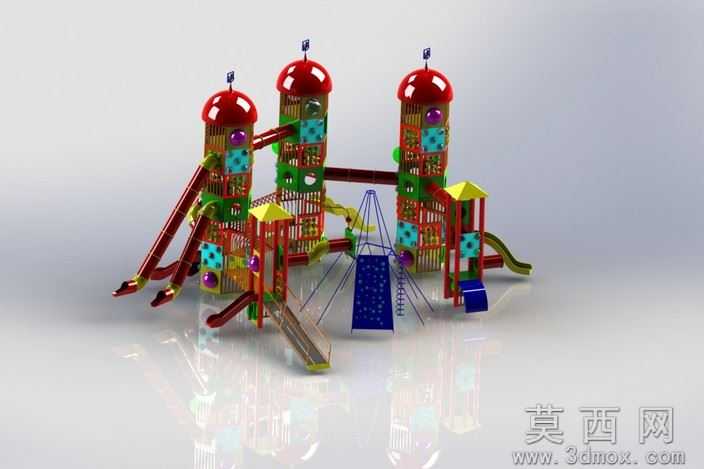

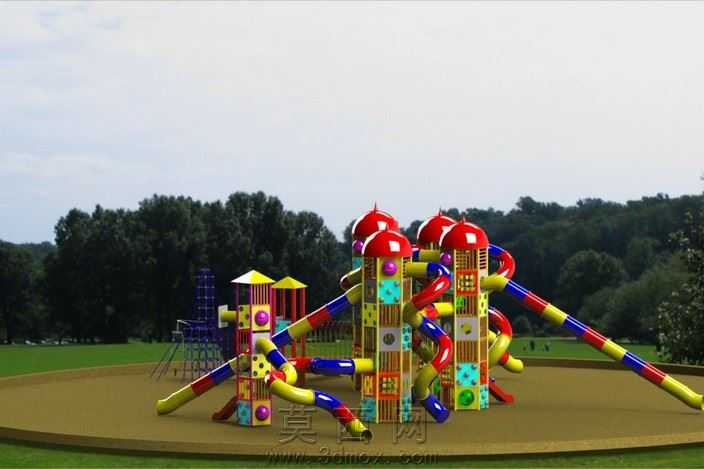

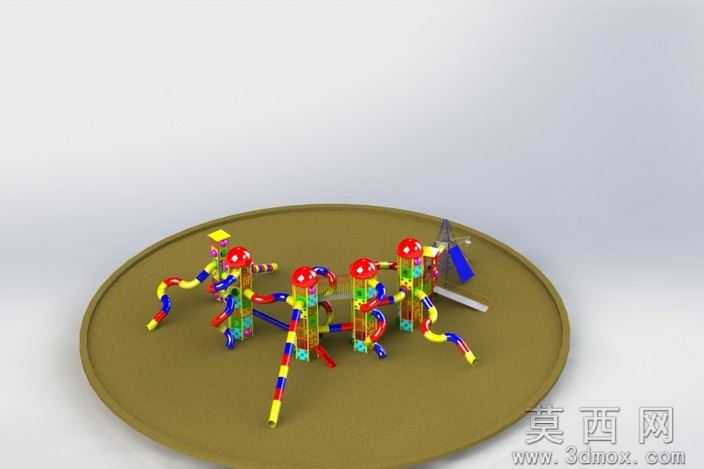

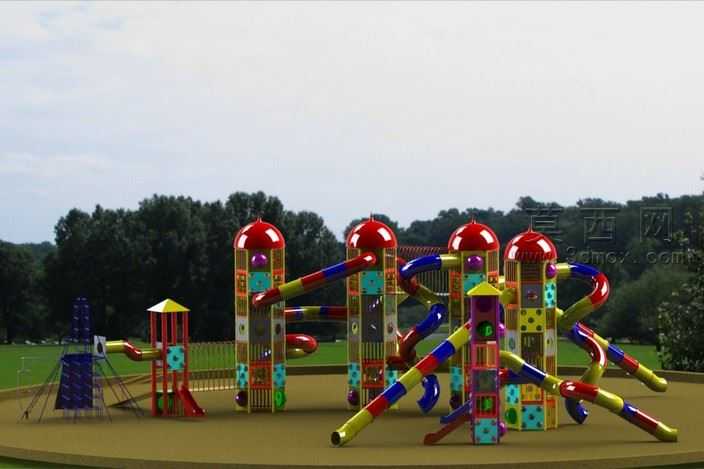

本作品为户外儿童组合游乐设施的三维建模成果，整体采用模块化组合式设计思路，在三维建模过程中，首先对设施的核心支撑立柱进行参数化建模，将立柱设计为顶部带圆弧穹顶的柱状结构，穹顶部分采用饱满的半球曲面建模，通过曲面放样、圆角过渡处理消除尖锐棱角，充分契合儿童游乐设施的安全设计要求。立柱主体表面预留了多组滑道接口、攀爬模块安装位，通过布尔运算精准开出安装孔位，保证各模块装配时的对位精度。在滑道模块建模中，针对不同走向的螺旋滑道、直滑道分别采用扫掠命令生成曲面，螺旋滑道通过绘制空间螺旋引导线，匹配圆形截面轮廓完成扫掠，同时对滑道两侧的防护挡边做加厚处理，挡边高度严格按照儿童游乐安全规范设定，避免游玩过程中发生侧翻风险；直滑道则做了末端平缓抬升的减速段设计，通过曲面曲率调整实现顺滑的速度过渡，防止儿童滑出终端。攀爬模块部分，分别构建了钻爬网通道、阶梯攀爬台、趣味游戏面板三类结构，钻爬网采用框架加网格的建模方式，框架为圆角矩形管材拼接而成，网格通过阵列命令生成均匀的绳网结构；阶梯攀爬台的每一级台阶都做了防滑纹理的凹凸建模，台阶边缘全部做R10以上的圆角处理；趣味游戏面板上集成了数字转盘、几何配对块等互动结构，每个小部件都单独建模后装配到面板对应位置，还原真实游具的互动功能。材质与渲染阶段，为不同部件匹配了对应的材质属性，支撑立柱主体采用高饱和度的红、黄、蓝等食品级工程塑料材质，调整材质的漫反射、粗糙度参数，模拟户外塑料设施略带磨砂的质感，同时添加轻微的环境反射效果提升真实感；滑道部分采用更光滑的塑料材质，适当调高高光等级，体现滑道表面的顺滑特性；金属连接件部分采用镀锌金属材质，调整金属度参数模拟哑光金属的质感。场景渲染时将设施放置在户外草坪场地环境中，添加自然天光作为主光源，搭配柔和的环境补光，还原设施在真实户外场景中的视觉效果，整体模型结构完整，各部件装配关系清晰，无干涉错位问题，可用于游乐设施方案展示、结构验证等场景。
