教学用气动机械臂实训装置结构

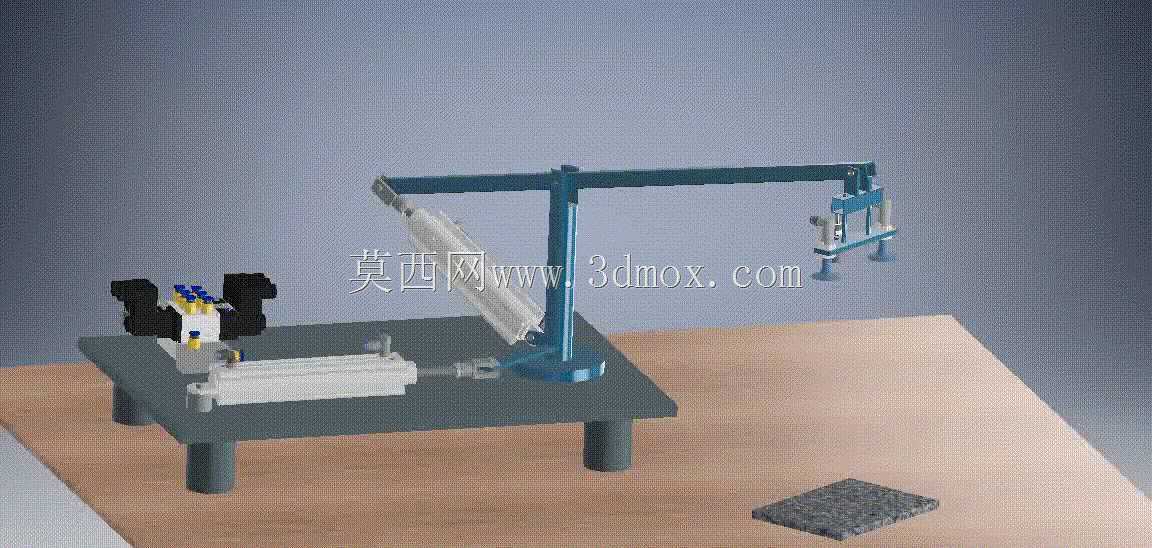

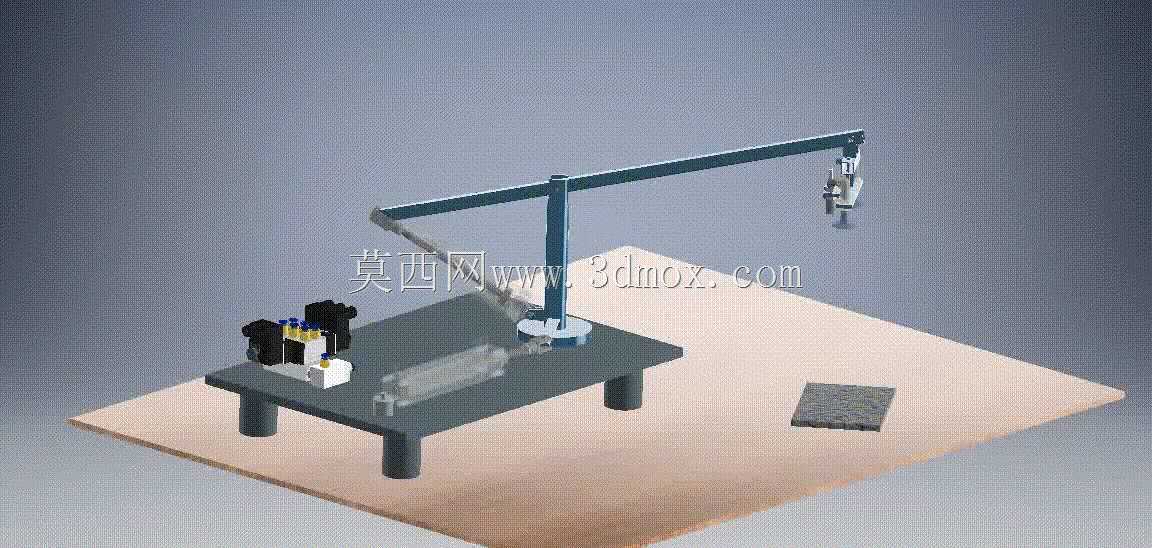

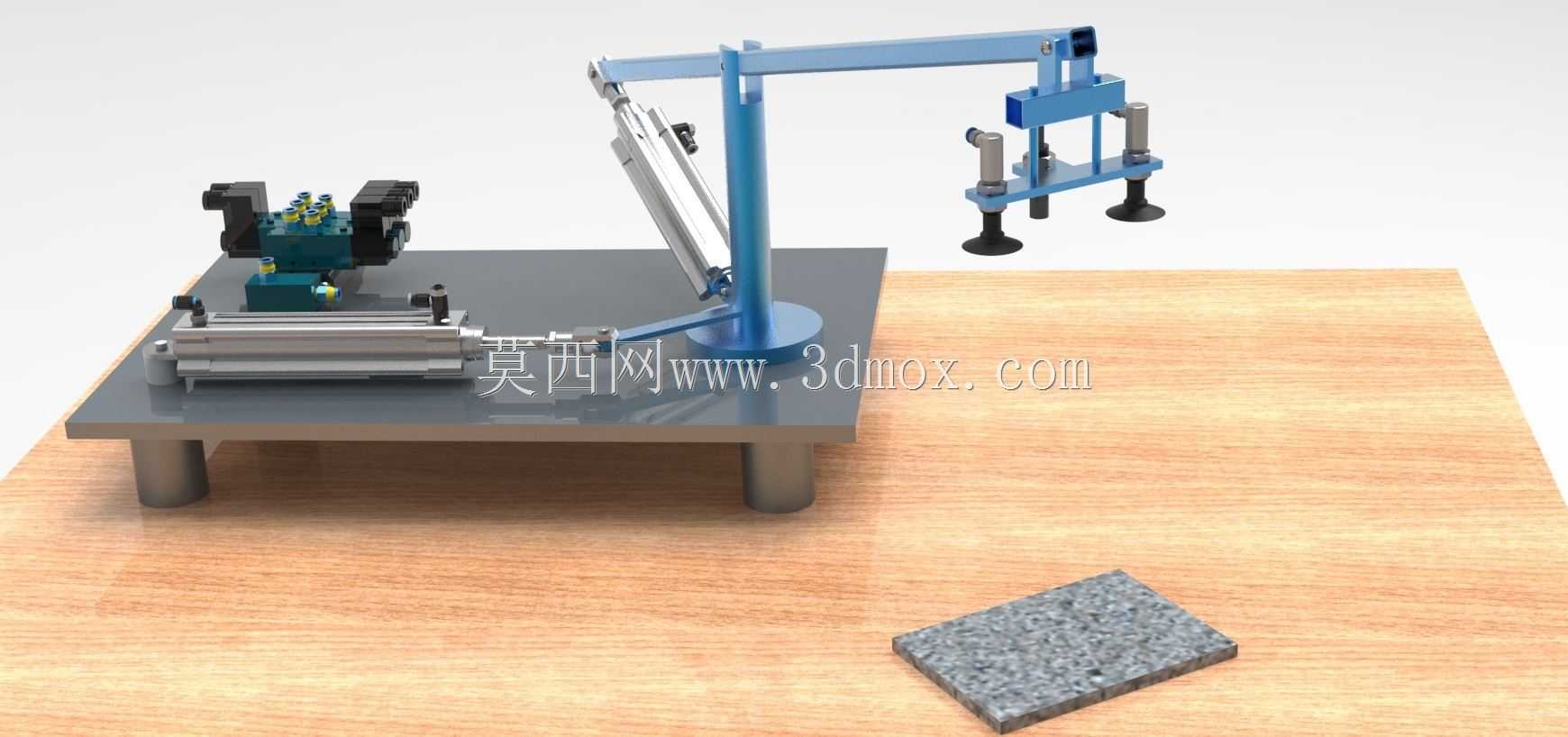

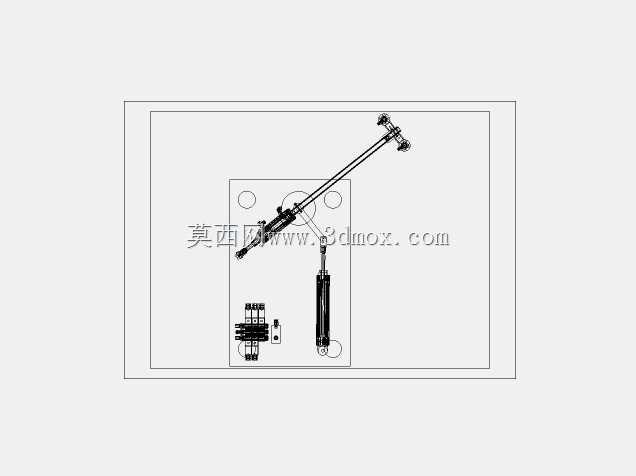

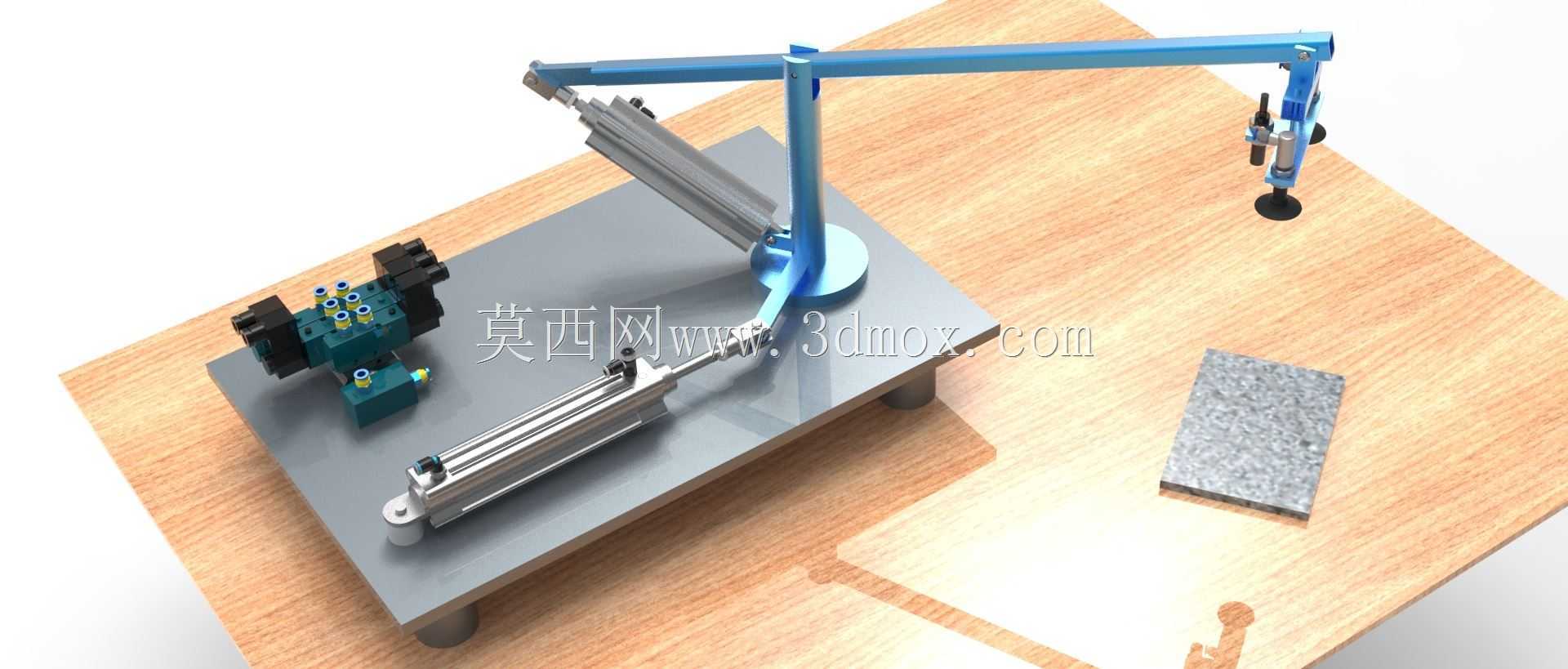

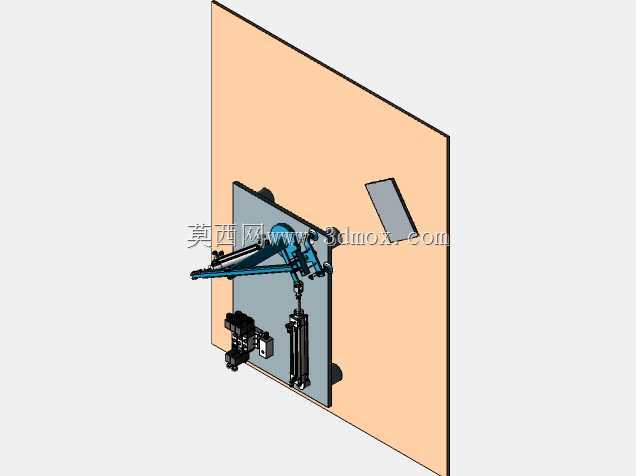

　　这套气动机械臂实训装置主要面向职业院校、技工类院校的气动传动、机械装调课程实操场景搭建，可直接放置于标准实训工作台面使用，整体安装底座采用方形钢板加工，底部预留四个M8规格的安装孔位，适配常规实训台的T型槽安装间距，无需额外定制转接板即可完成固定，整体占用台面尺寸约为600mm×400mm，竖直方向伸展最大高度为520mm，水平方向悬臂最大作业半径为480mm，不会超出常规单人实训工位的操作边界，学生在工位上即可完成全部装调、操作练习。装置的执行端采用真空吸盘作为拾取元件，可适配实训场景中常见的塑料片、薄金属板、纸质工件等轻质物料的拾取搬运作业，配合台面上放置的模拟工件，可完成定点拾取、轨迹移动、定点放置的全流程动作演示，

　　帮助学习者理解气动回路的逻辑控制、机械臂的运动自由度构成。整套结构的动力输入全部采用气动元件，悬臂的回转、升降、伸缩动作分别由独立的气缸驱动，气路控制元件集中布置在底座左侧的阀组安装区，阀组采用标准汇流板安装，预留了足够的气管走线空间，学习者可自行完成气路的连接、调试，排查气路连接故障，理解不同阀件的功能差异。设计过程中优先考虑了教学场景的装调便利性，所有连接部位均采用外露的标准紧固件，无隐藏式安装结构，悬臂的铰接部位采用自润滑铜套作为转动副，无需额外添加润滑脂即可满足实训场景下的频繁转动需求，同时降低了日常维护的工作量。悬臂主体采用铝合金型材加工，在保证结构刚性的前提下控制了整体自重，单人即可完成装置的搬移、位置调整，

　　吸盘端的安装杆预留了长度调节余量，可根据实训需求更换不同规格的吸盘，或是更换夹爪类执行元件，拓展可实训的工件类型。底座的平面度加工公差控制在0.1mm以内，保证阀组、气缸安装后不会出现偏载，避免气缸杆长期受径向力出现密封件磨损的问题，气路走线全部沿结构件的内侧布置，不会干扰机械臂的正常运动轨迹，同时也能避免实训操作过程中气管被拉扯脱落的问题。
