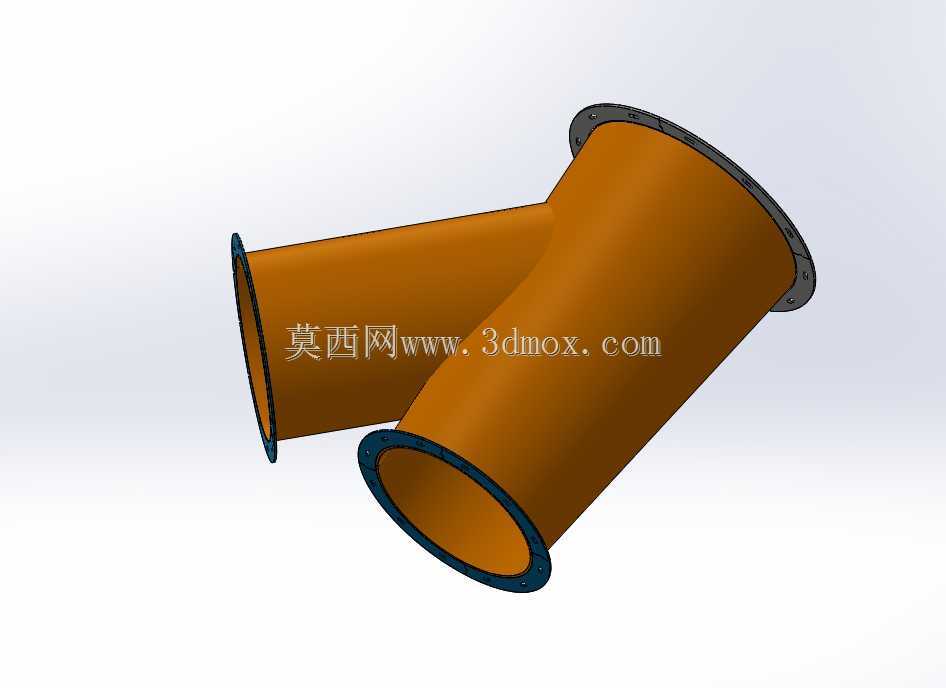

Y型三法兰连接通风除尘管道三通

　　在工业通风除尘、散料气力输送的管路布设场景中，这类Y型三通是管路分流合流的核心连接件，区别于常规直角三通，Y型的分叉结构能大幅降低介质流经时的局部阻力，减少风送系统的压损，也能避免粉状物料在转角处堆积堵管。从结构设计来看，三个连接端均采用带螺栓孔的法兰结构，法兰端面做了密封面加工处理，安装时配合密封垫可保证管路连接处的气密性，避免除尘系统漏风影响吸尘效果，或是气力输送时出现物料外泄的问题。主管与两个支管的过渡段采用大曲率圆弧过渡，没有突兀的折角，这种设计一方面能让气流或物料流经时更顺畅，减少紊流产生的振动和噪音，另一方面也能降低含尘气流对管壁的冲刷磨损，延长管件的实际使用寿命。三个端口的法兰螺栓孔采用均布设计，

　　安装时可根据现场管路走向调整对接角度，适配不同的安装空间，不需要额外制作异形转接件，能有效缩短现场施工的周期。管壁厚度根据常规工业管路的承压要求做了匹配设计，既可以满足负压通风工况下的结构强度要求，避免管道被大气压吸瘪变形，也能承受正压气力输送时的内部压力，不会出现鼓胀开裂的问题。在实际选型应用时，需要注意三个端口的通径匹配对应连接的主管道和支管道尺寸，安装时要保证法兰对接面的平行度，螺栓对角均匀紧固，避免密封垫受力不均出现漏风。这类三通广泛应用于车间除尘系统的管路分支、粮食加工的气力输料管路、工厂通风换气的送风分流节点，在管路改造、新线布设时，可直接对接同规格法兰管道，不需要现场做焊接作业，拆装维护也更方便，

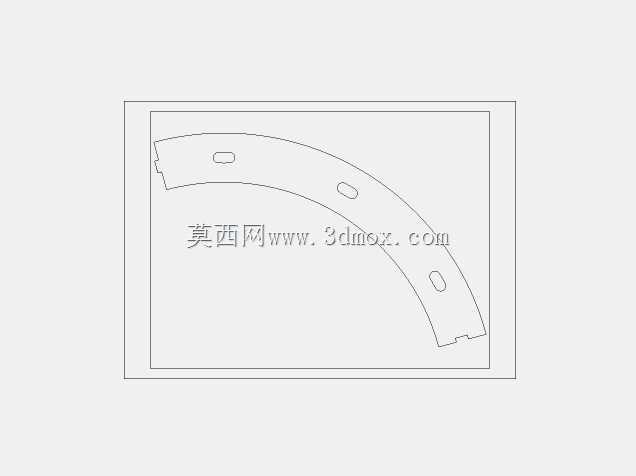

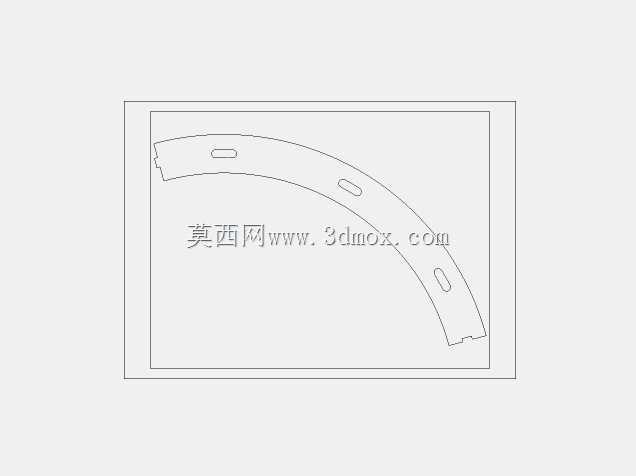

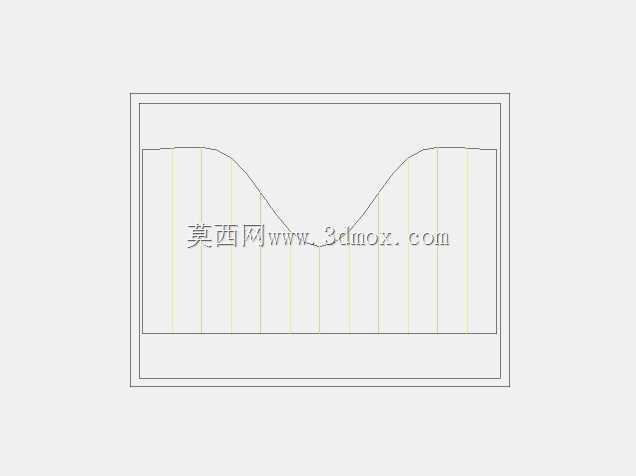

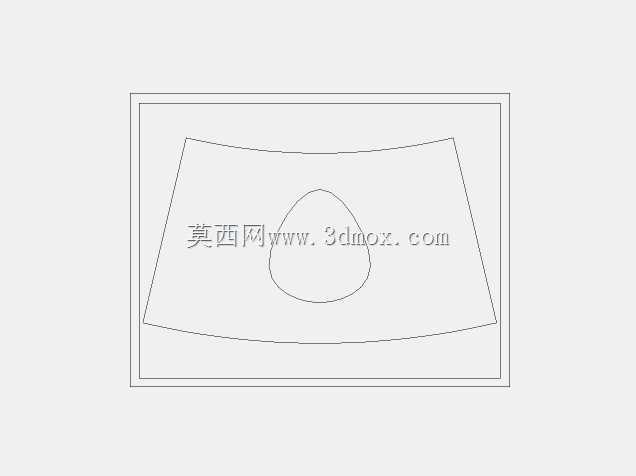

　　后期如果需要调整管路走向，拆卸后可重复利用，降低管路改造成本。建模过程中对法兰的螺栓孔位置、过渡段的曲率、管壁的厚度都做了精准还原，可直接用于管路排布的干涉检查、预制件加工的尺寸参考，也能用于整个风送系统的装配仿真，提前验证管路布设的合理性，避免现场安装时出现尺寸不匹配、空间干涉的问题。
