CA6140车床用克里科苏式可调支撑构件

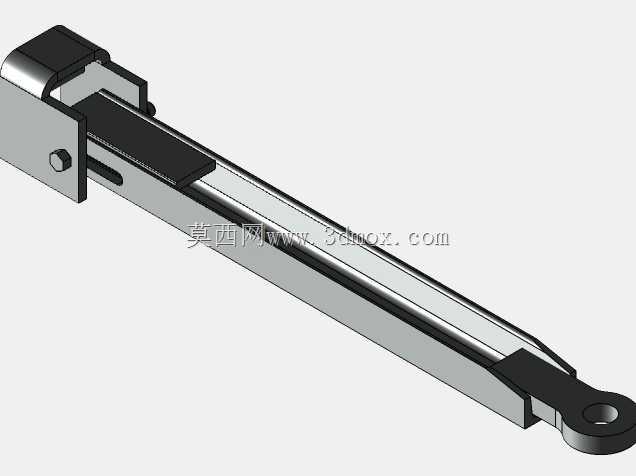

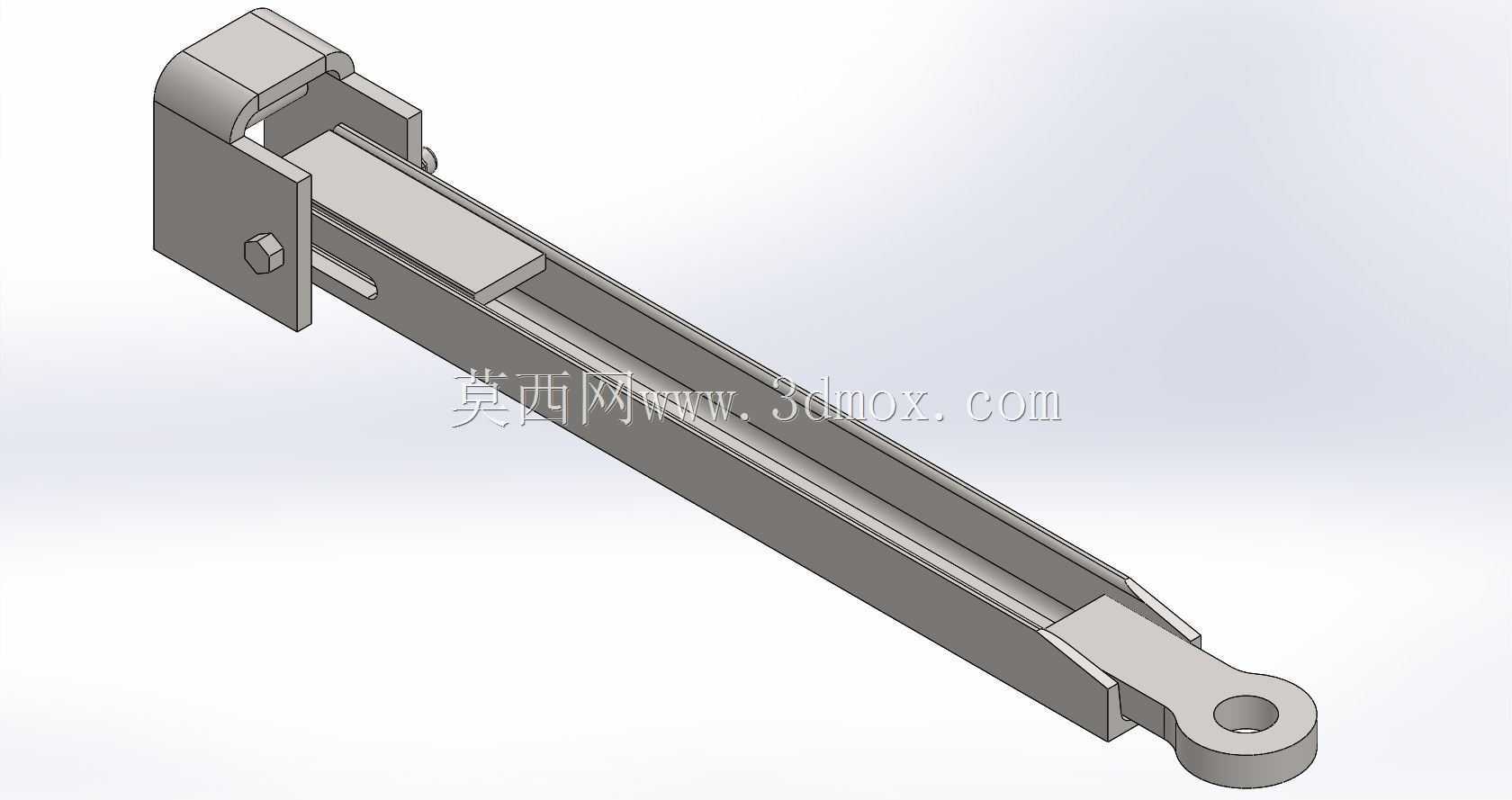

　　在普通卧式车床的长轴类、异形件装夹加工场景中，这类可调支撑构件是弥补卡盘装夹刚性不足的核心配套部件，主要承担工件悬伸段的径向支撑作用，避免加工过程中因切削力作用产生让刀、振纹问题，尤其适配CA6140这类通用卧式车床的中小批量零件加工工况，可覆盖直径20mm至120mm范围内轴类零件的辅助支撑需求。从结构设计逻辑来看，该构件采用分体式槽型滑轨作为主体承载结构，主体采用长条形矩形截面槽体，槽体内腔设置可滑移的支撑臂，支撑臂末端设计单耳铰接结构，可配套不同规格的支撑顶头、滚轮支撑头，适配不同外圆轮廓的工件支撑需求；槽体首端设置铰接式安装基座，基座上配置锁紧螺栓组件，可在支撑臂滑移至目标位置后完成径向锁止，避免支撑位置受力偏移。

　　设计过程中优先考虑了车床加工时的切削受力方向，槽体的壁厚设置为6mm，可承受最大1200N的径向切削反力，支撑臂与槽体内腔的配合间隙控制在0.02mm至0.05mm之间，既保证滑移调节的顺畅性，又避免间隙过大导致的支撑刚性下降。安装边界方面，该构件首端的铰接基座可通过T型螺栓固定在CA6140车床的中拖板或者床身配套导轨槽上，基座的铰接轴直径为16mm，可实现支撑构件整体0至45度的角度调整，适配不同锥度、不同安装位置的工件支撑需求；支撑臂的总滑移行程为280mm，可覆盖CA6140车床最大加工长度范围内的悬伸工件支撑，末端单耳结构的铰接孔直径为10mm，可快速更换不同形式的支撑端头，比如针对光滑外圆工件更换尼龙滚轮支撑头，

　　针对毛坯件更换硬质合金顶针支撑头，针对异形截面工件更换V型块支撑头。实际使用过程中，该构件的锁紧螺栓采用内六角圆柱头结构，可使用车床配套的标准内六角扳手快速完成锁紧与松脱操作，无需额外配置专用工具，槽体侧面设置有长度刻度线，可在调整支撑位置时快速读取滑移距离，减少反复对刀调整的辅助时间。从受力传递路径来看，工件受到的切削力通过支撑臂传递到槽型主体，再通过首端的安装基座传递到车床床身或者拖板上，整个受力路径没有冗余的传动环节，刚性传递效率高，可有效降低长轴加工时的工件挠度，将工件加工时的形位公差控制在0.02mm以内，满足普通车床的精加工精度要求。设计时还考虑了车间日常使用的维护需求，槽体内腔设置有排屑缺口，加工过程中落入槽内的铁屑、

　　切削液可通过缺口自然排出，不会卡在支撑臂与槽体的配合间隙中导致滑移卡滞，构件所有外露的金属表面均做了发黑处理，可抵御车间切削液、润滑油的腐蚀，延长构件的使用寿命。在实际选型适配时，该构件不需要对车床本体做任何改造，直接利用车床现有T型槽即可完成安装，安装过程仅需5至8分钟，可快速在普通装夹与带辅助支撑装夹的工况之间切换，不会占用过多的生产准备时间，适配CA6140车床加工长轴、细长丝杠、偏心轴等易变形零件的加工需求，也可临时作为小型工装的压紧支撑构件使用，拓展车床的加工适配范围。
