奥迪四环品牌标识立体结构设计

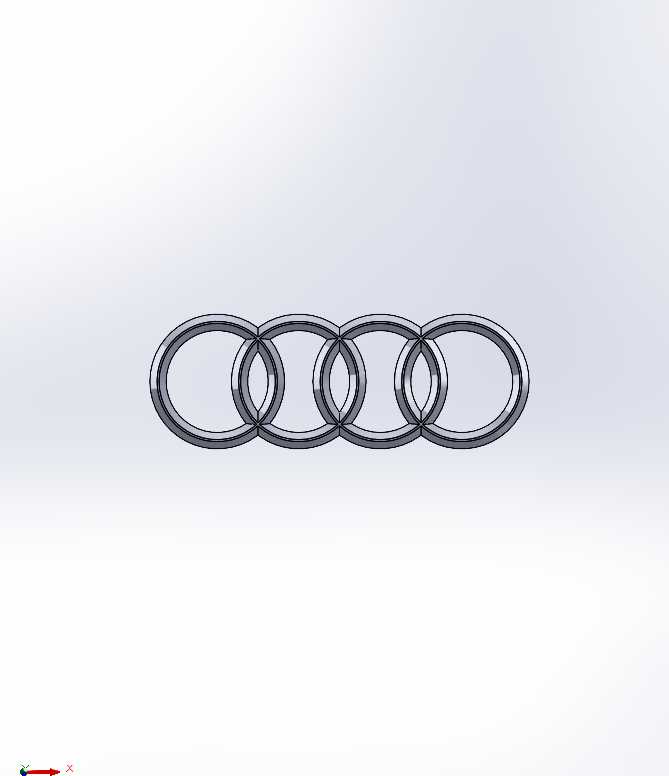

　　这套奥迪品牌标识的三维结构，核心围绕汽车品牌视觉落地的全场景适配需求搭建，日常接触到的车头车尾镶嵌标识、4S店展厅立牌标识、车展展台大型立体标识、售后门店墙面悬挂标识，都能基于这套结构做尺寸缩放适配，不用重新调整环体衔接的核心结构。从结构细节来看，四个等直径圆环采用等距交叠布局，相邻圆环的交叠深度控制在环体截面直径的三分之一，这个数值是经过多轮视觉校验确定的，既保证四环相连的整体识别性，又不会因为交叠过深让环体显得臃肿，也不会因为交叠过浅出现视觉上的松散感，每个圆环的截面采用正圆形设计，边缘做了极小的圆角过渡，避免金属加工过程中出现锐边割手的问题，同时也能让金属表面的反光更均匀，不会出现棱线造成的反光断层。做结构设计的时候，

　　首先考虑的是不同安装场景的适配性，针对车身粘贴的小尺寸标识，在环体背面预留了0.3mm深度的背胶粘贴槽，槽体边缘做了溢胶避让缺口，粘贴的时候多余的胶液会流到缺口位置，不会溢出到标识正面影响外观，粘贴槽的平面度控制在0.05mm以内，保证和车身曲面贴合的时候不会出现翘边；针对展厅用的大型立式标识，在每个圆环的内部预留了隐形的加强筋安装位，加强筋采用和环体同曲率的弧形结构，不会从正面看到加强筋的痕迹，同时能保证大尺寸环体在户外风力作用下不会出现变形，安装位的孔位采用通用的M6螺栓孔，孔距做了标准化设计，适配市面上常见的广告安装支架。环体的表面结构做了分层处理，最外层是0.1mm厚度的高光面层，中间是金属质感的基体层，

　　背面是哑光的安装贴合层，这种分层结构在做渲染或者后期加工的时候，可以分别赋予不同的材质，比如高光层做镀铬抛光效果，基体层做拉丝金属效果，背面做磨砂防滑效果，不用重新拆分模型就能实现不同的质感需求。在尺寸边界的把控上，单环的外径和环体截面直径的比例固定为10:1，这个比例是奥迪品牌视觉规范里的标准比例，建模的时候严格遵循这个比例，不管是做直径50mm的车身小标，还是做直径2000mm的展会大标，等比例缩放之后都不会出现视觉变形，四个环的中心处于同一条水平线上，相邻环的中心距等于单环外径减去交叠深度，安装的时候只要定位第一个环的中心位置，剩下的三个环可以通过中心距参数快速定位，不用反复调整位置。考虑到后期加工的需求，

　　整个模型的所有曲面都做了G2连续处理，没有碎面、没有重叠面、没有非流形几何，不管是拿去做注塑加工、金属冲压、3D打印还是激光切割，都能直接导出可用的加工文件，不用再做几何修复，环体交叠的位置做了实体布尔合并，交界面完全贴合，不会出现加工的时候漏缝或者错位的问题。另外针对不同的安装基面，模型预留了两种安装结构可选，一种是平基面安装的粘贴结构，一种是弧基面安装的可调脚结构，可调脚的高度可以在0-5mm范围内调节，适配车身表面的弧形曲面，安装的时候可以根据基面的弧度调整每个脚的高度，保证标识和基面完全贴合，不会出现中间悬空的情况。在视觉呈现上，模型的曲面曲率经过反复调整，模拟真实金属镀铬标识的反光效果，在不同角度的光照下，环体表面的高光会顺着环体的圆弧自然流动，不会出现生硬的高光断层，交叠位置的阴影也做了结构上的避让，不会出现阴影过重导致四环相连的视觉效果被破坏的问题，不管是近距离看小尺寸的车身标识，还是远距离看大尺寸的展厅标识，都能清晰识别出奥迪四环的品牌特征。
