金属囊冲压成型工装级进模具结构

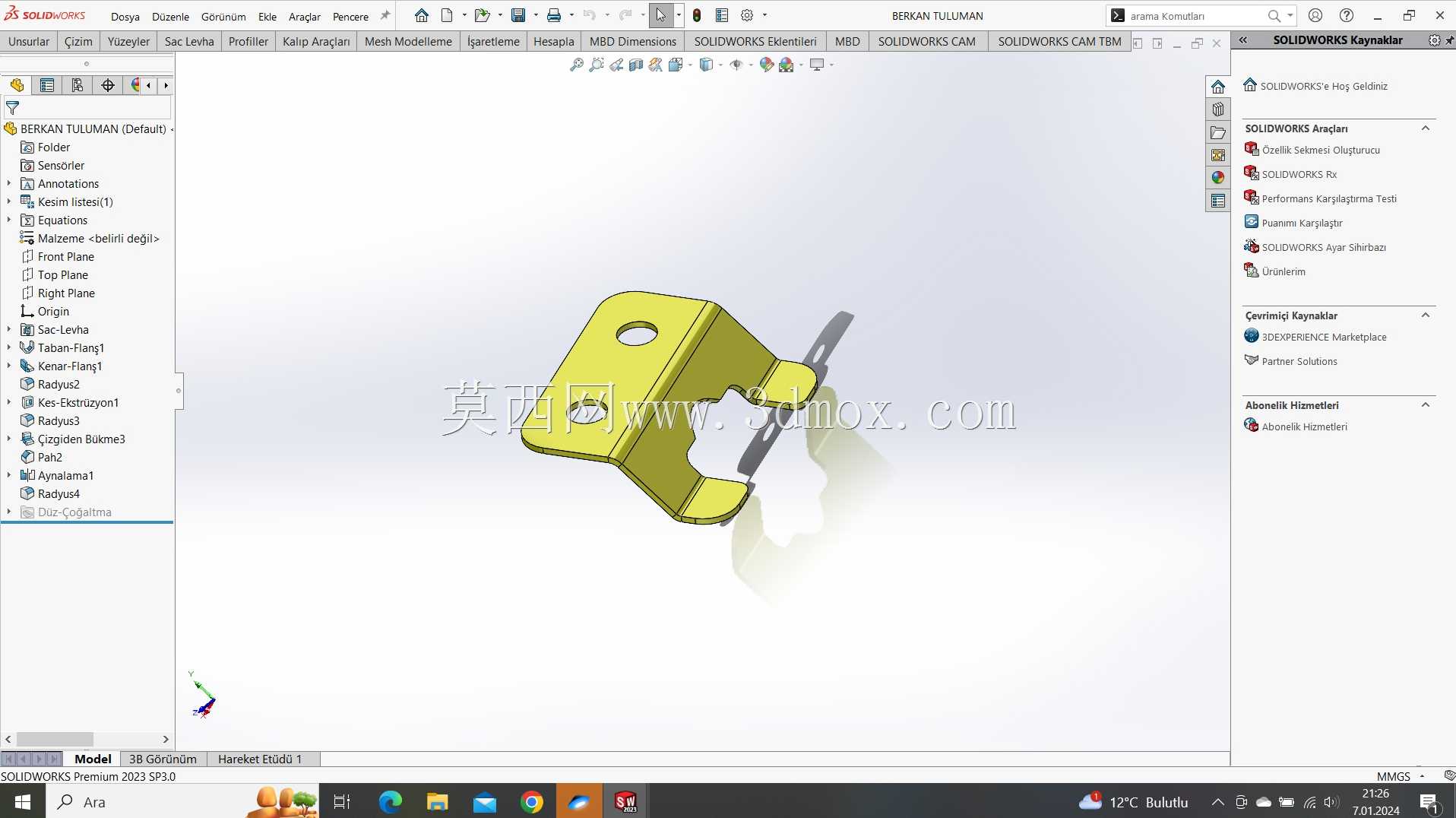

　　这套金属囊成型模具，是针对电源变压器配套金属密封囊件开发的多工位级进冲压工装，核心服务于小尺寸薄壁金属密封件的批量冲压生产场景，在电源变压器、小型密封电磁元件的生产线上，这类模具直接决定了金属囊件的成型精度、壁厚均匀性与生产节拍，是保障密封类电磁元件气密可靠性的核心工艺装备。从实际产线适配角度看，这类金属囊件主要用于变压器绕组的端部密封、绝缘介质封装防护，需要在0.1-0.3mm厚度的软态金属带材上完成冲裁、拉延、整形、切边多道工序，传统单工序模需要多次定位转运，不仅生产效率低，多次装夹带来的定位误差还容易导致囊壁拉裂、壁厚差超差，直接影响后续封装后的气密性能，这套级进结构的模具正是为解决这类痛点设计。

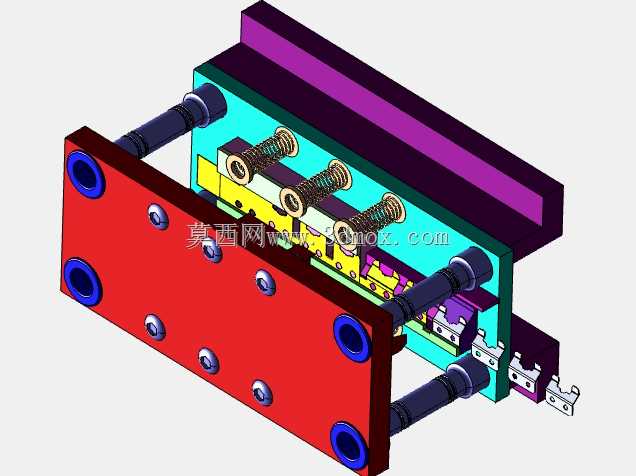

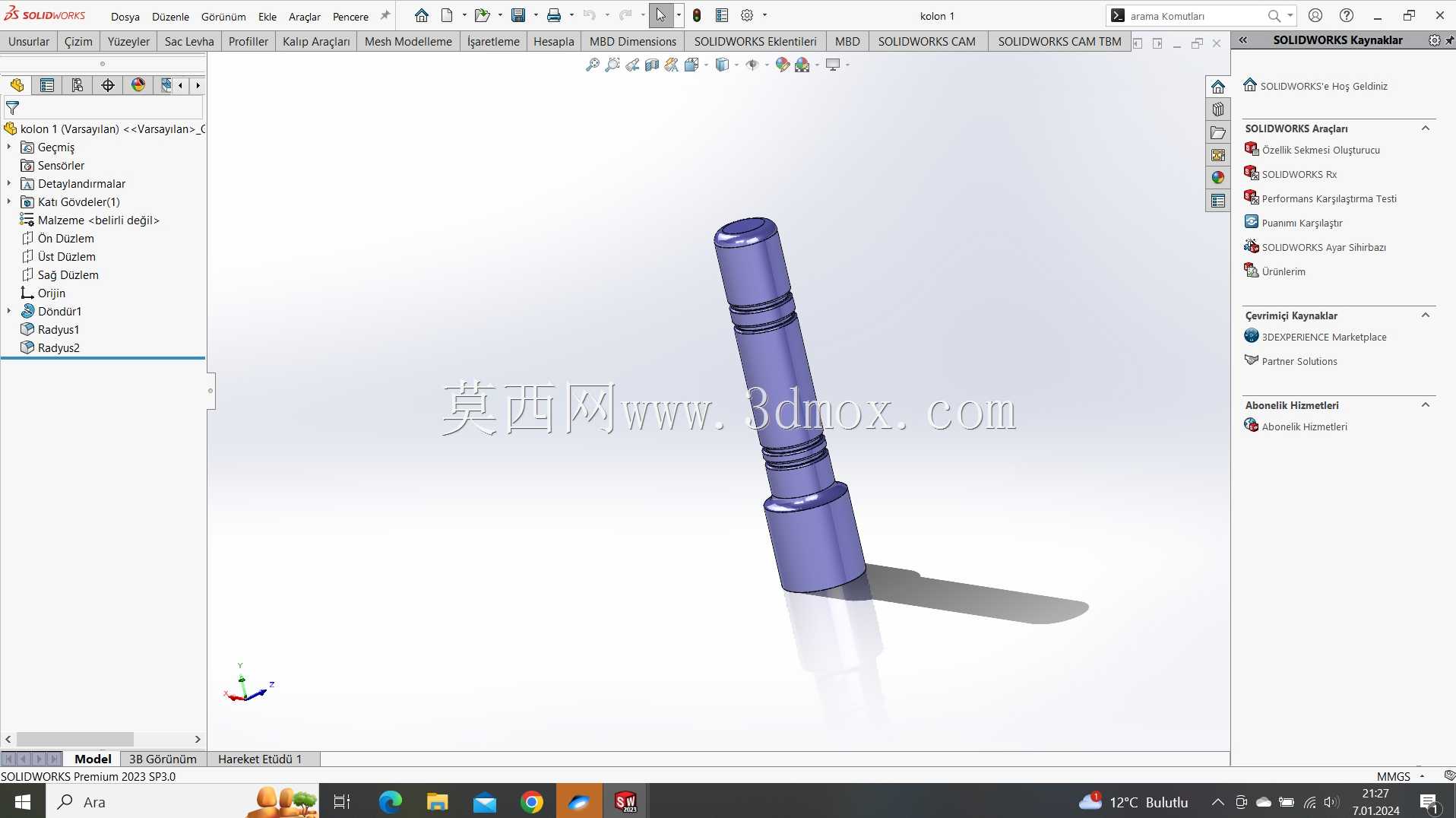

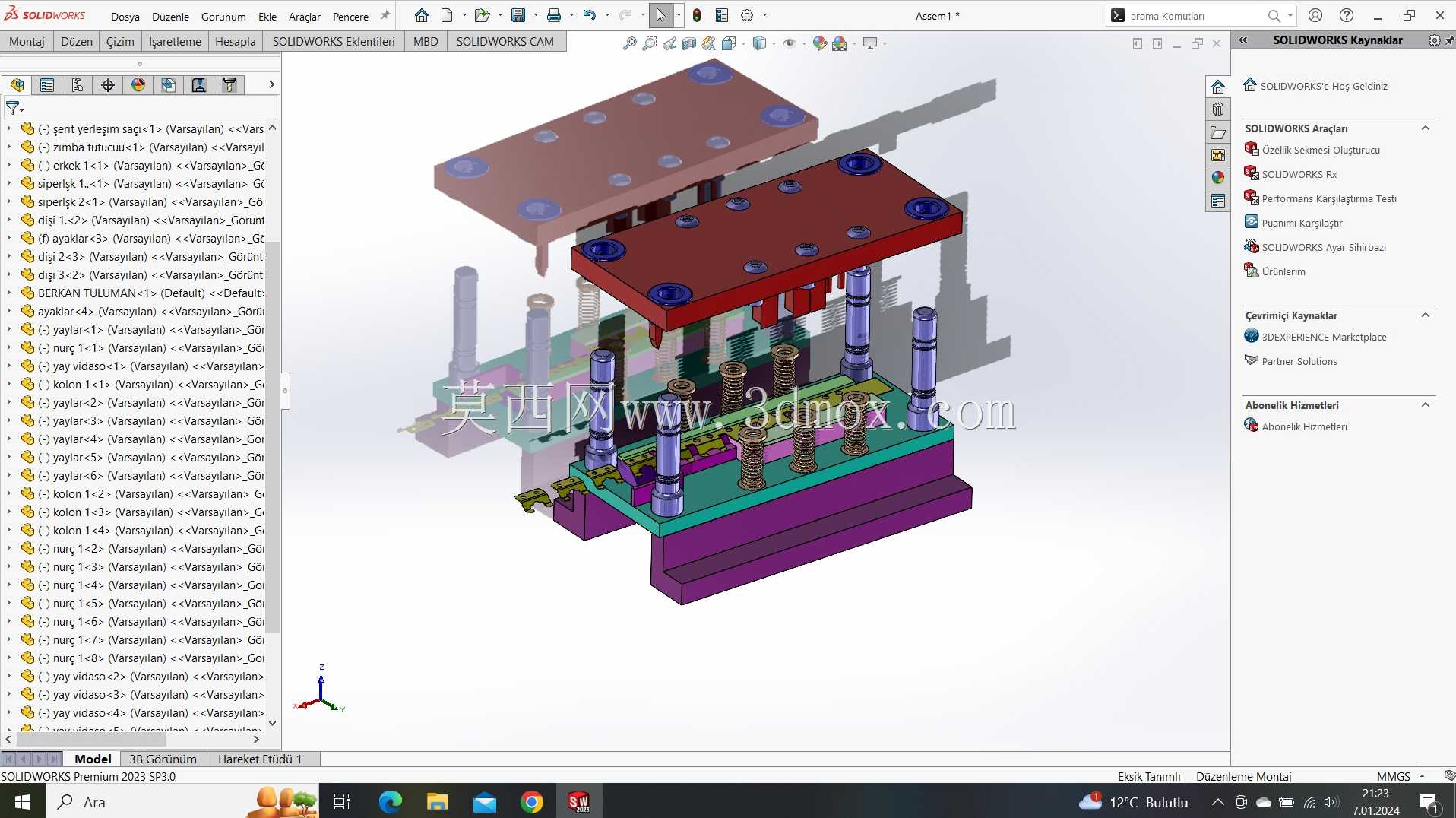

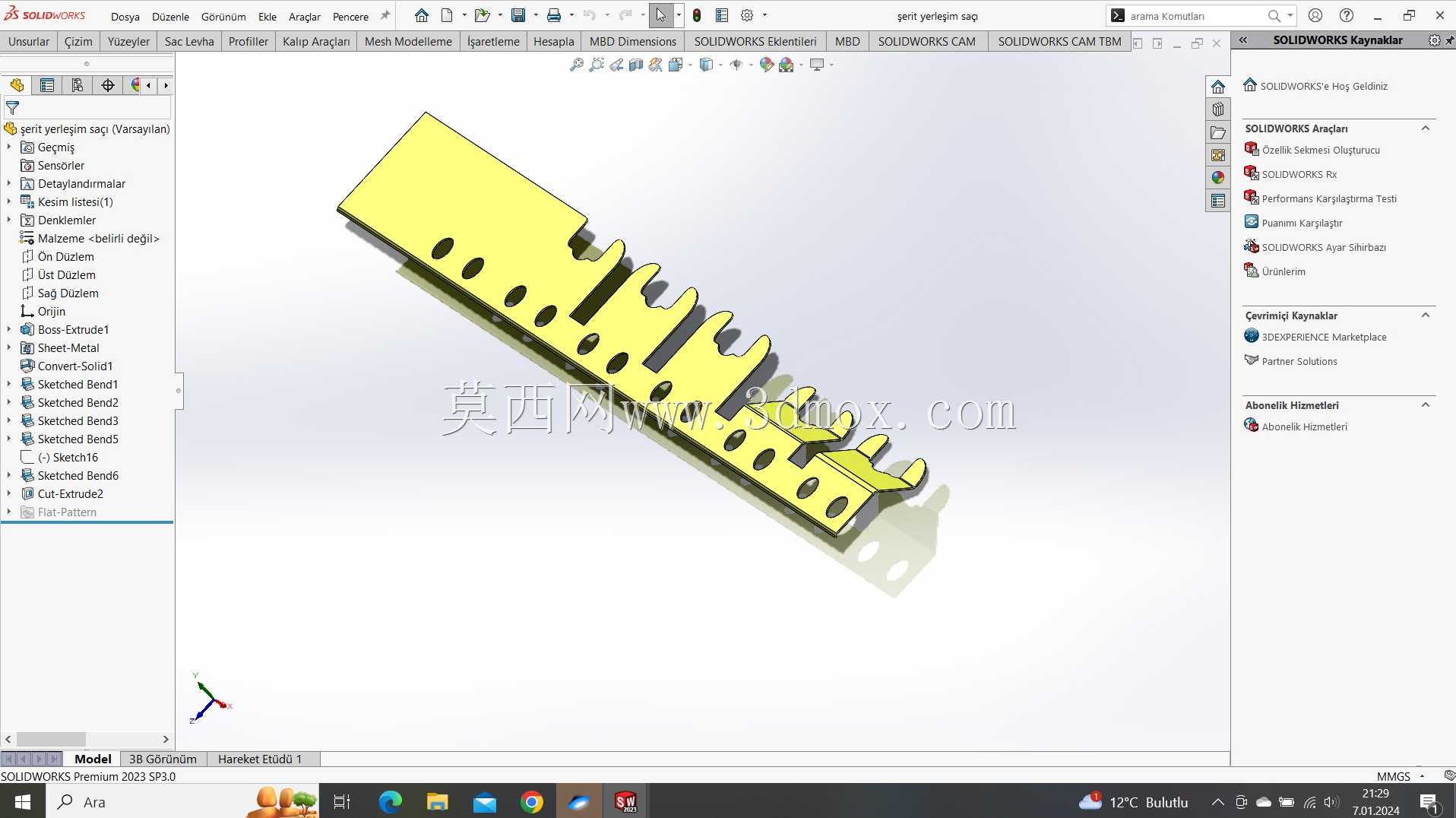

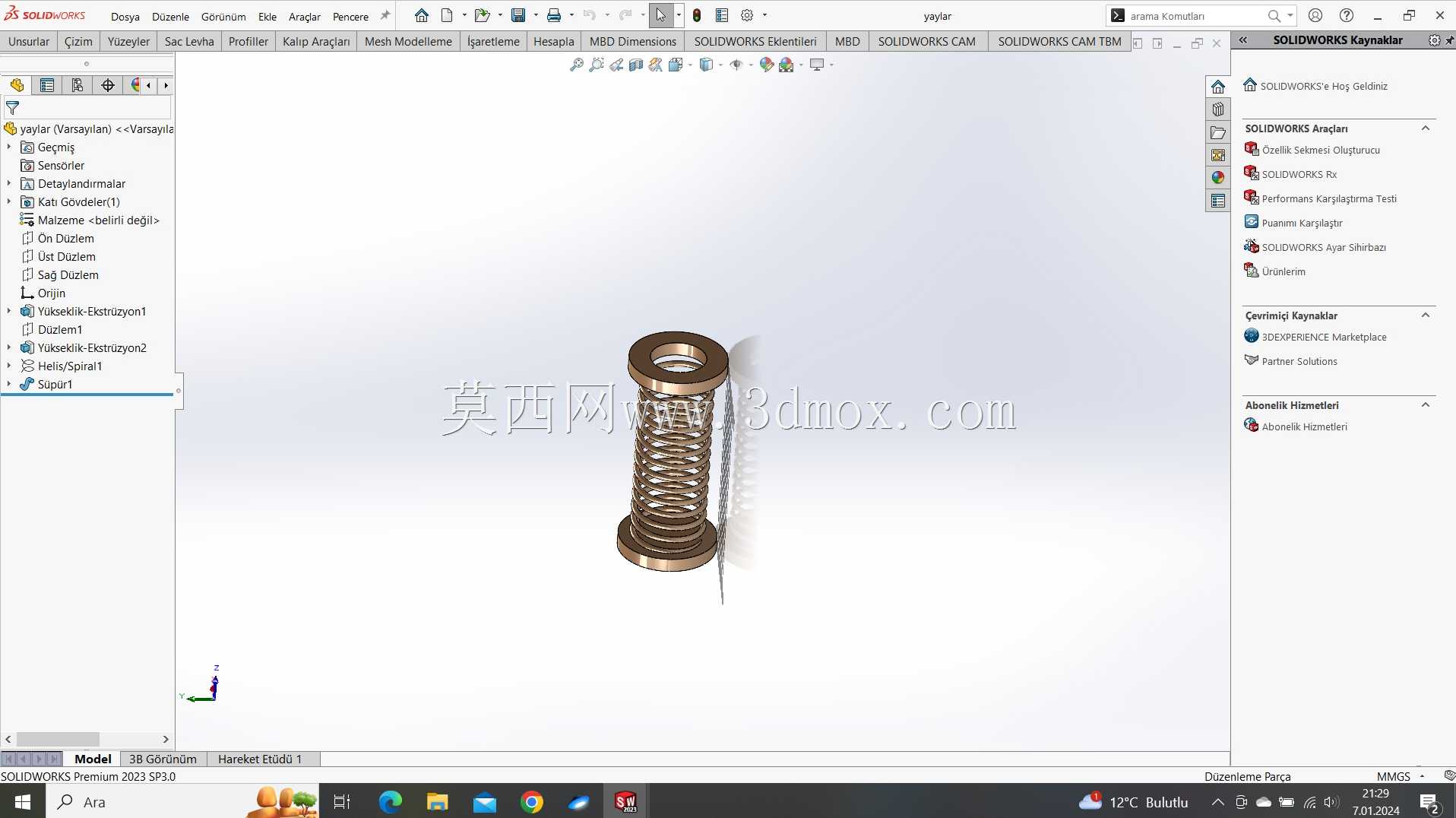

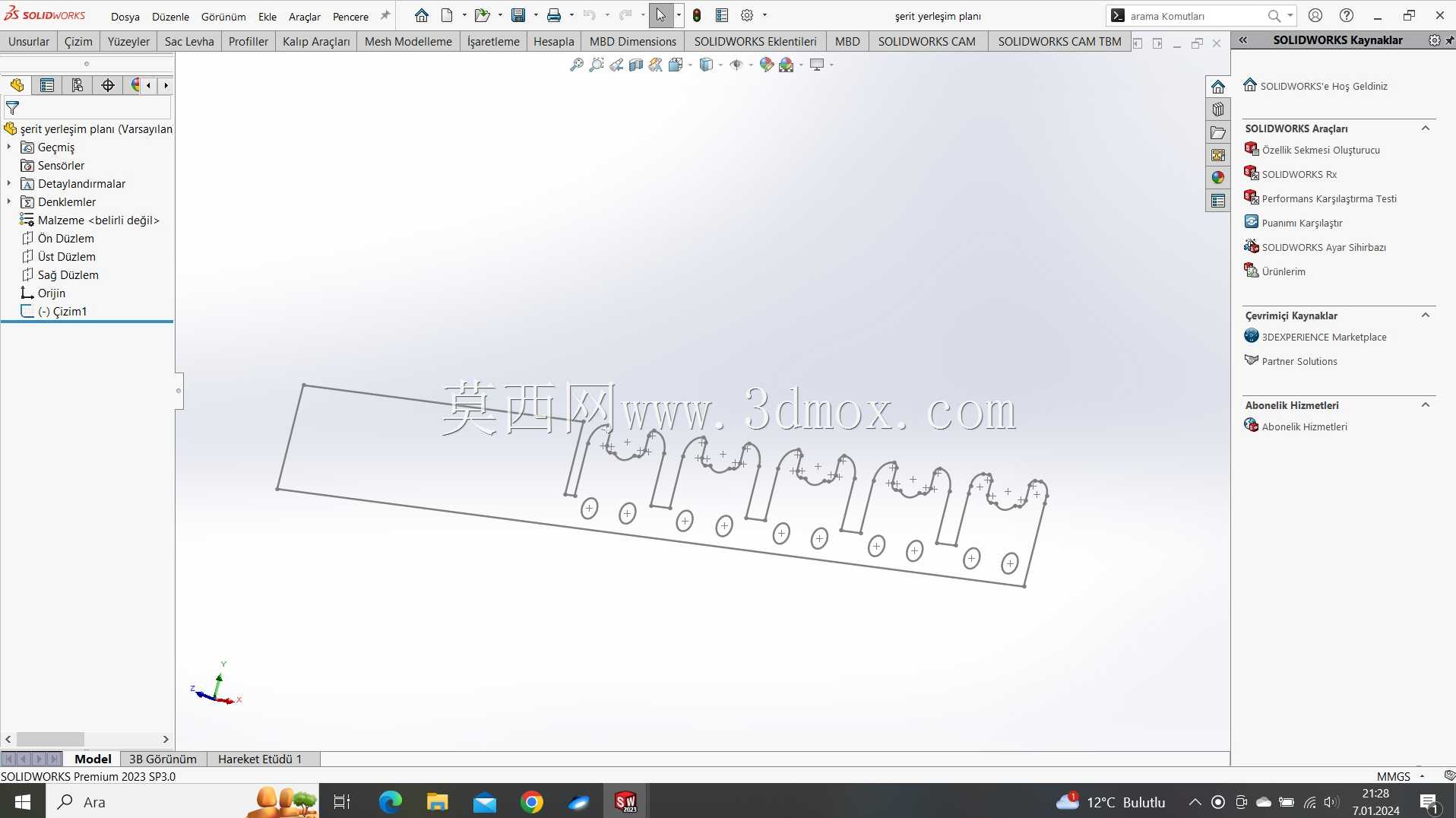

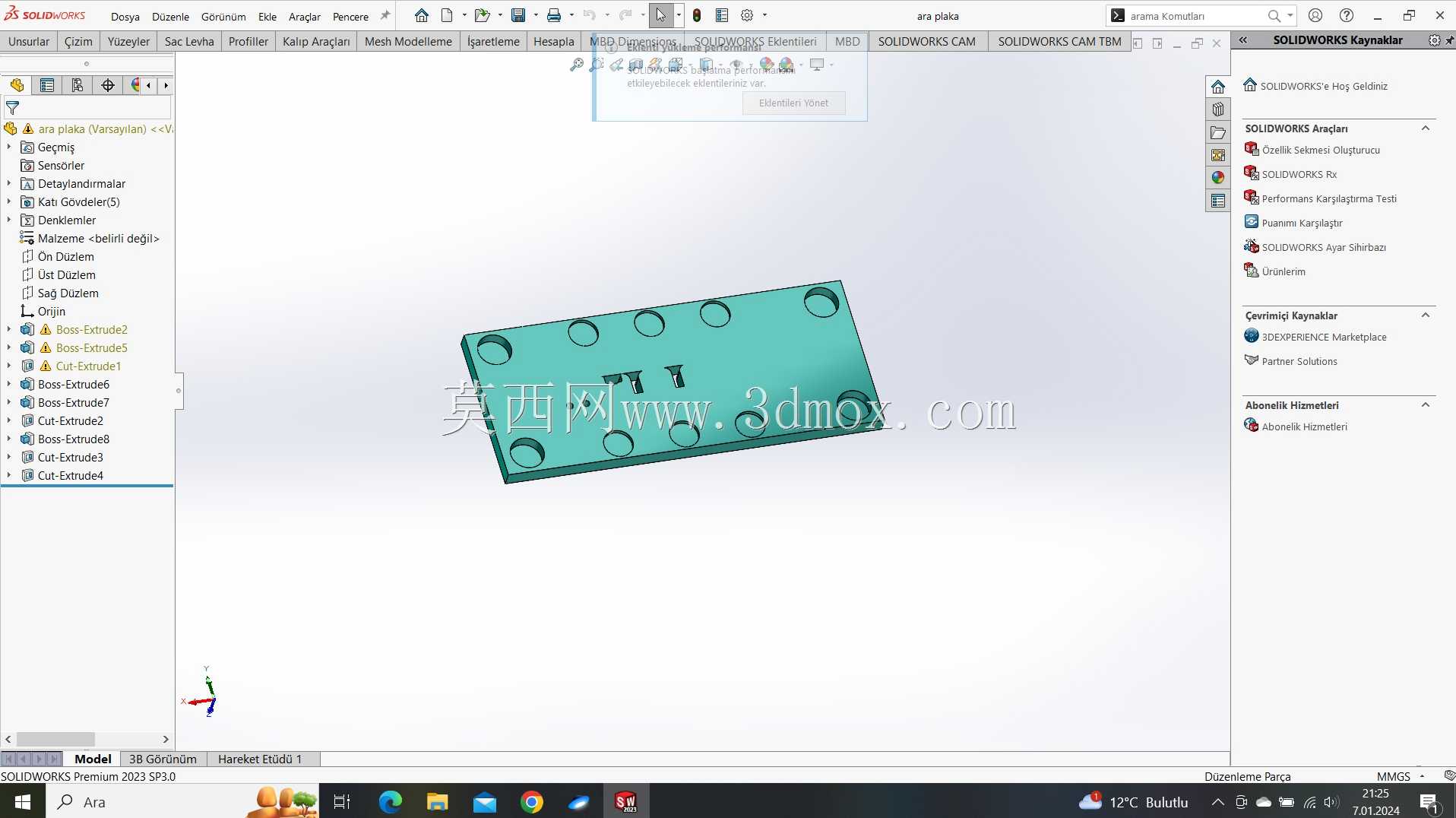

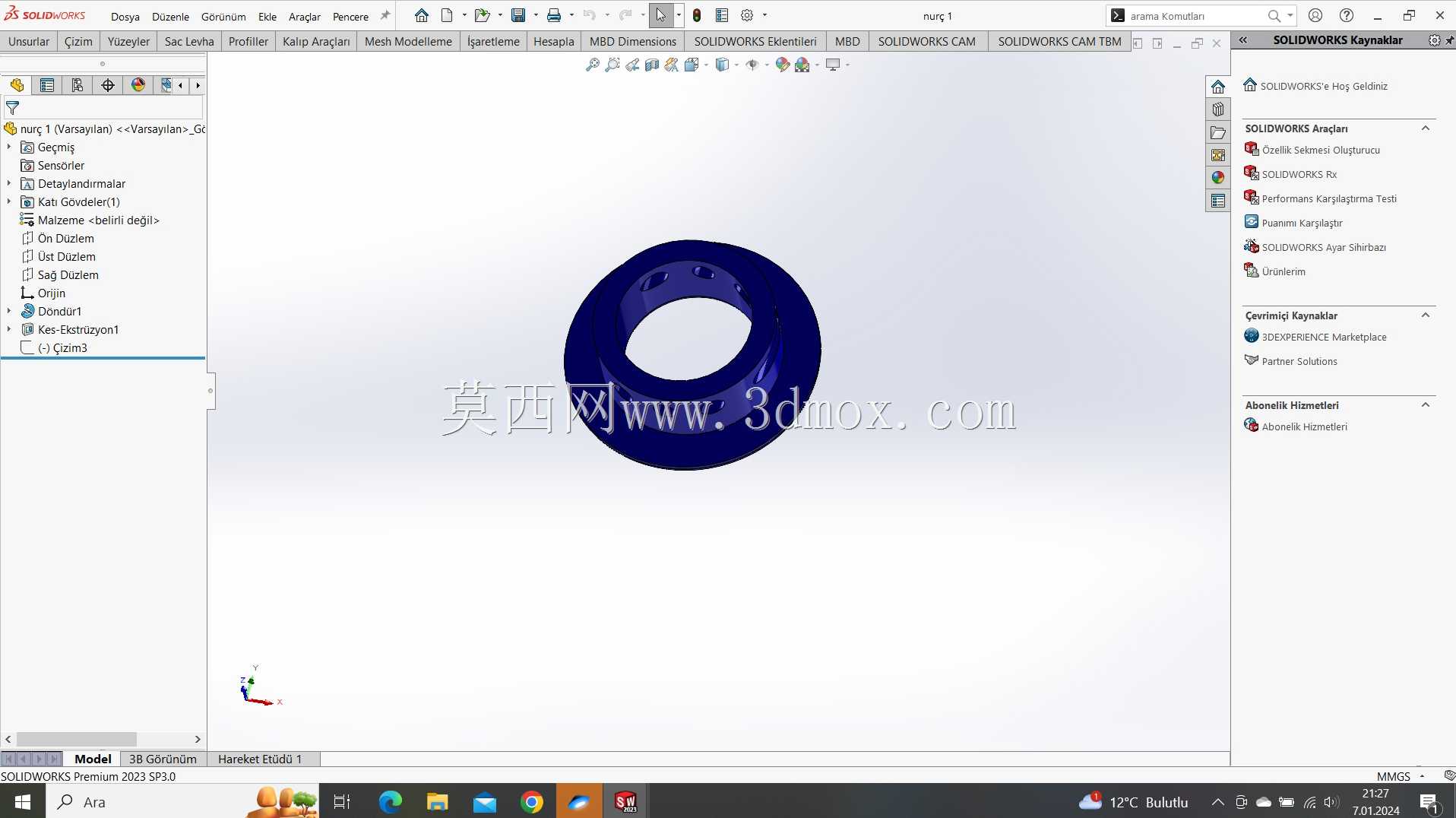

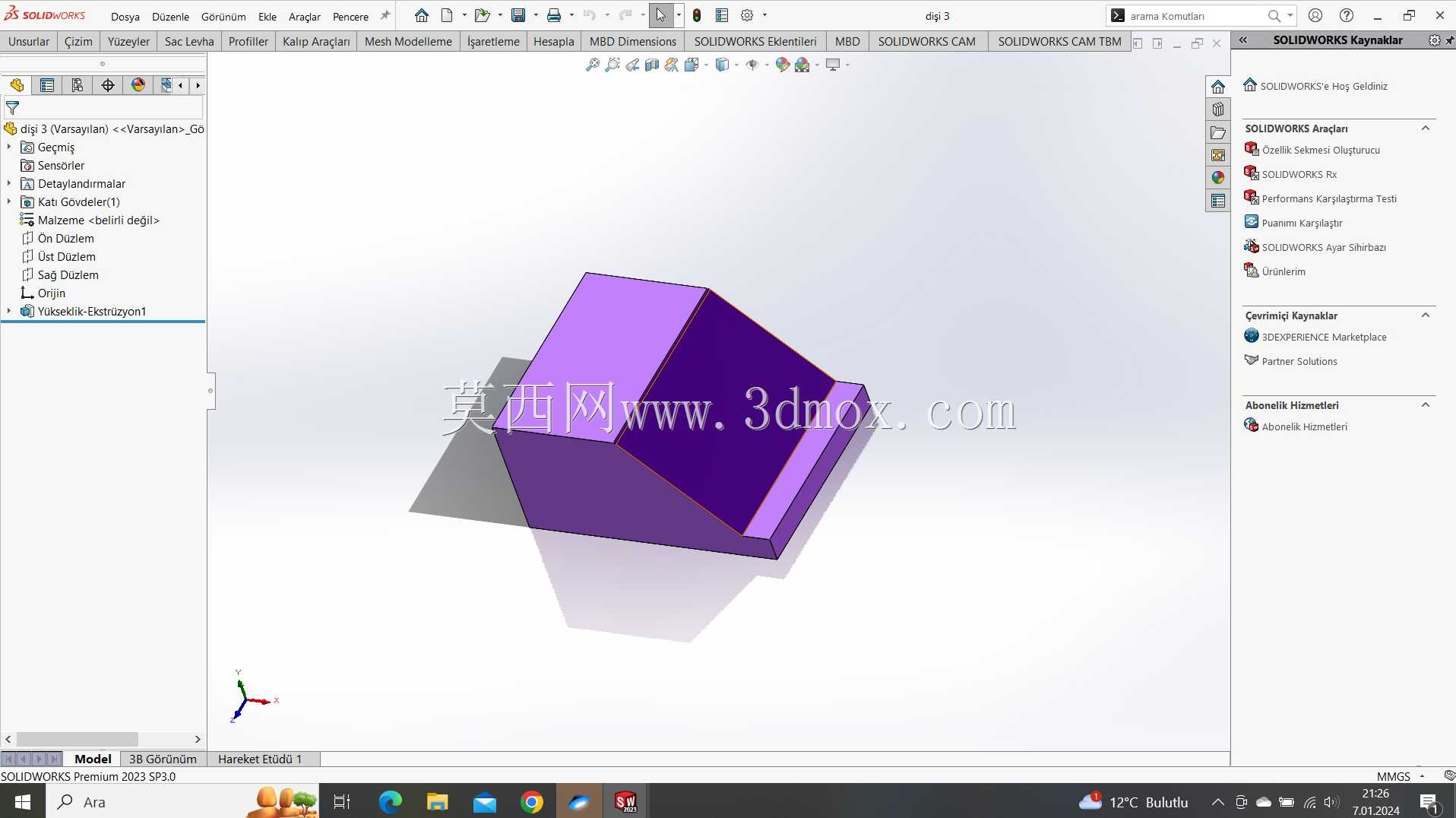

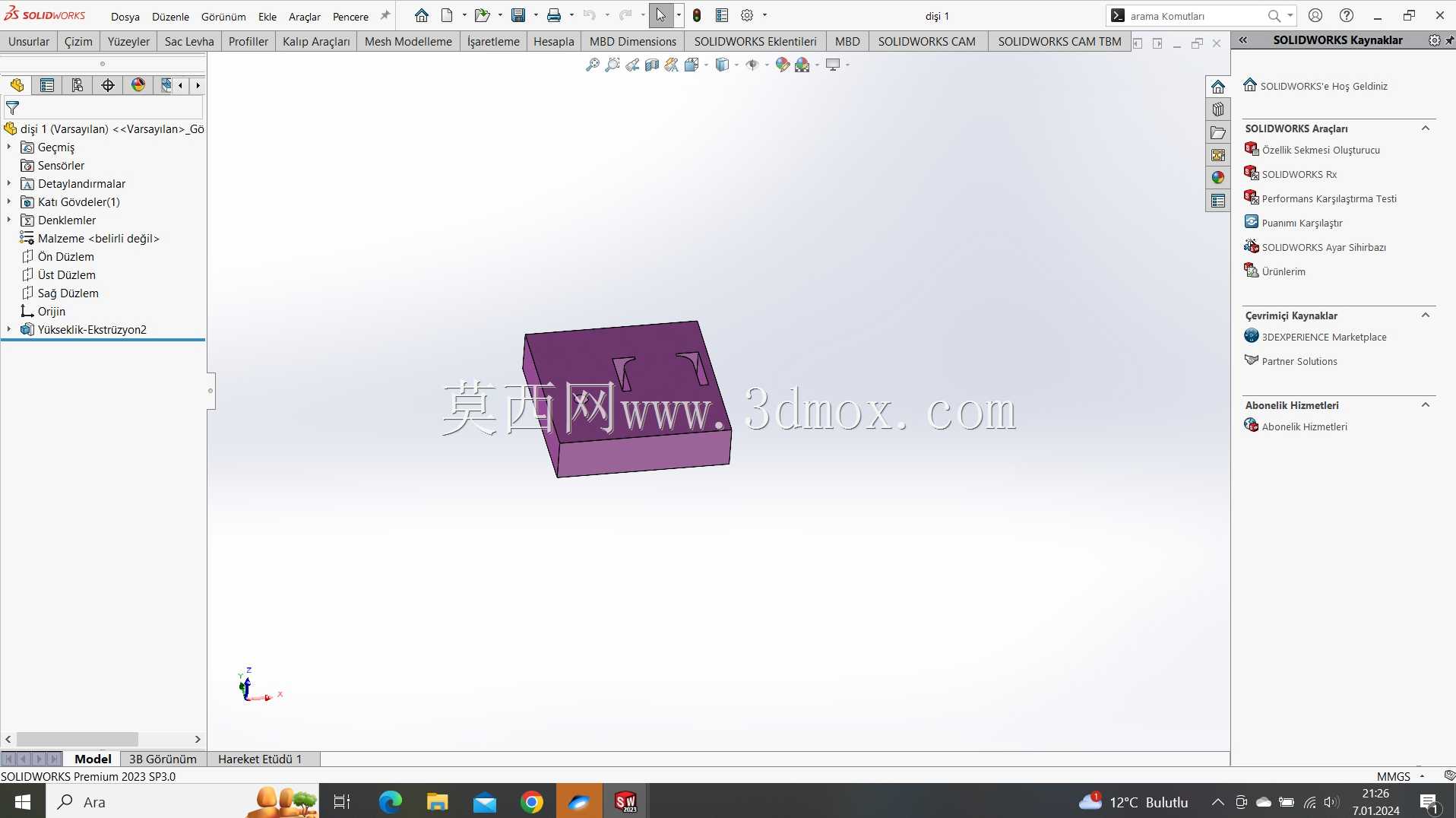

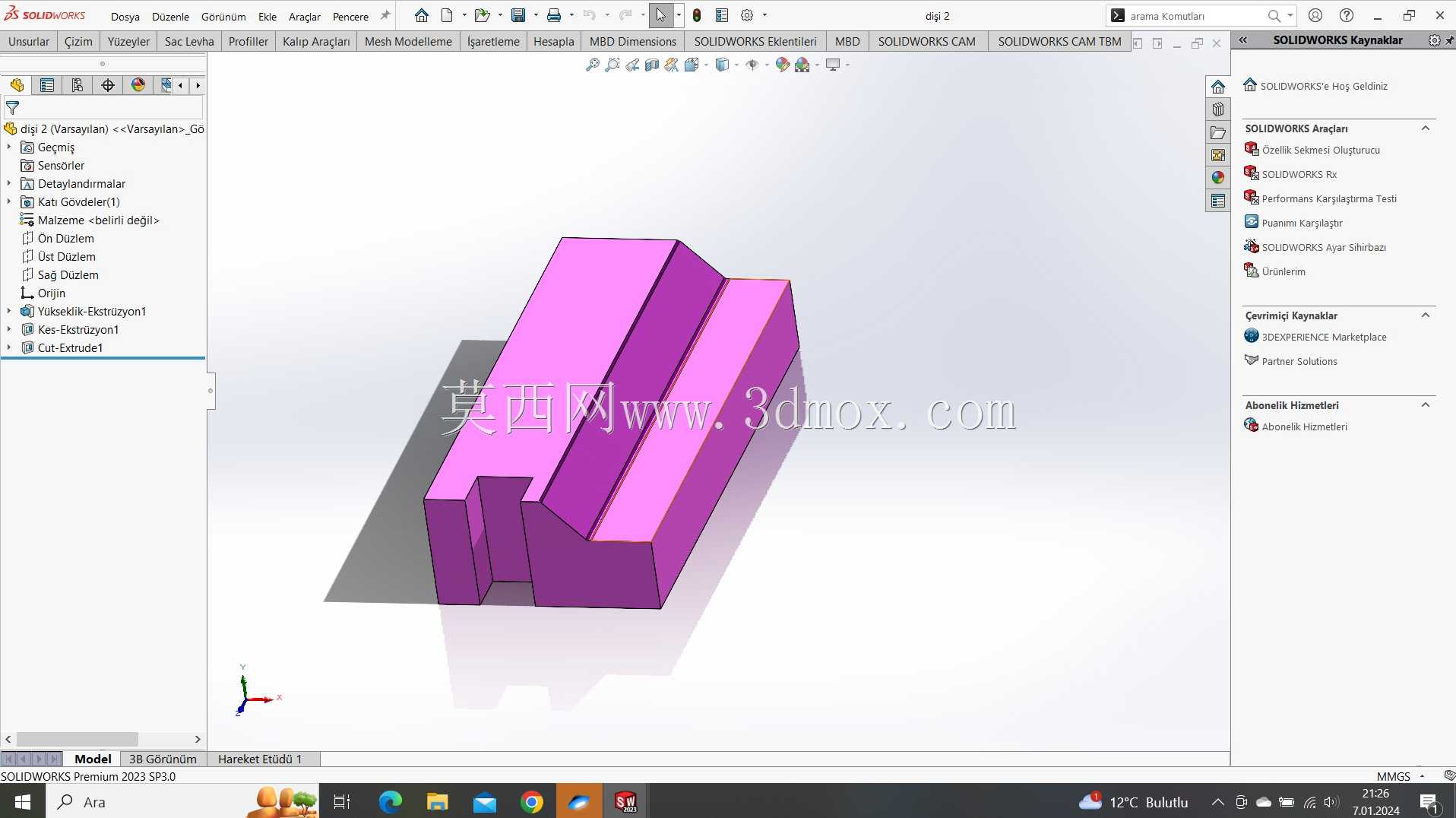

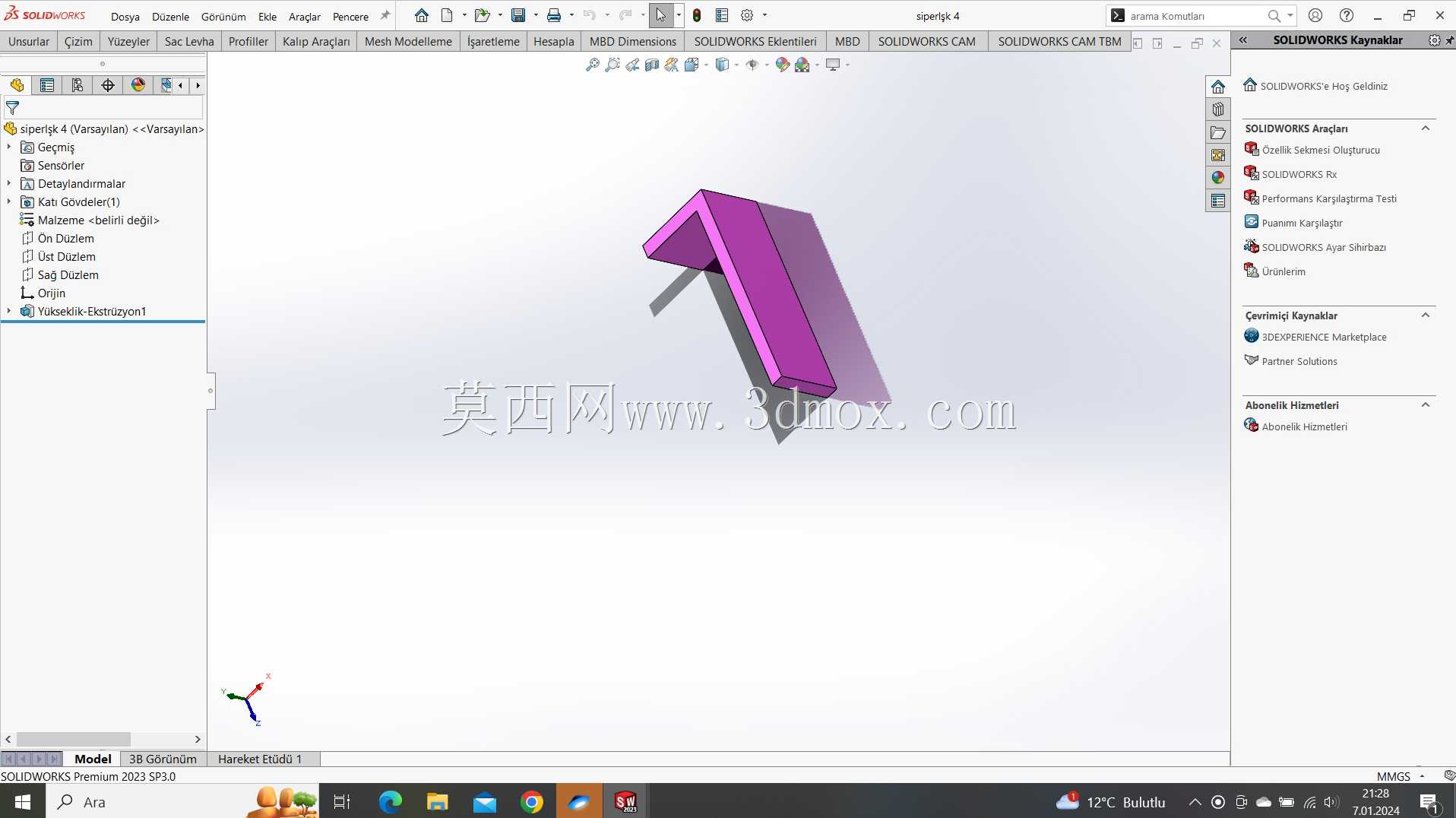

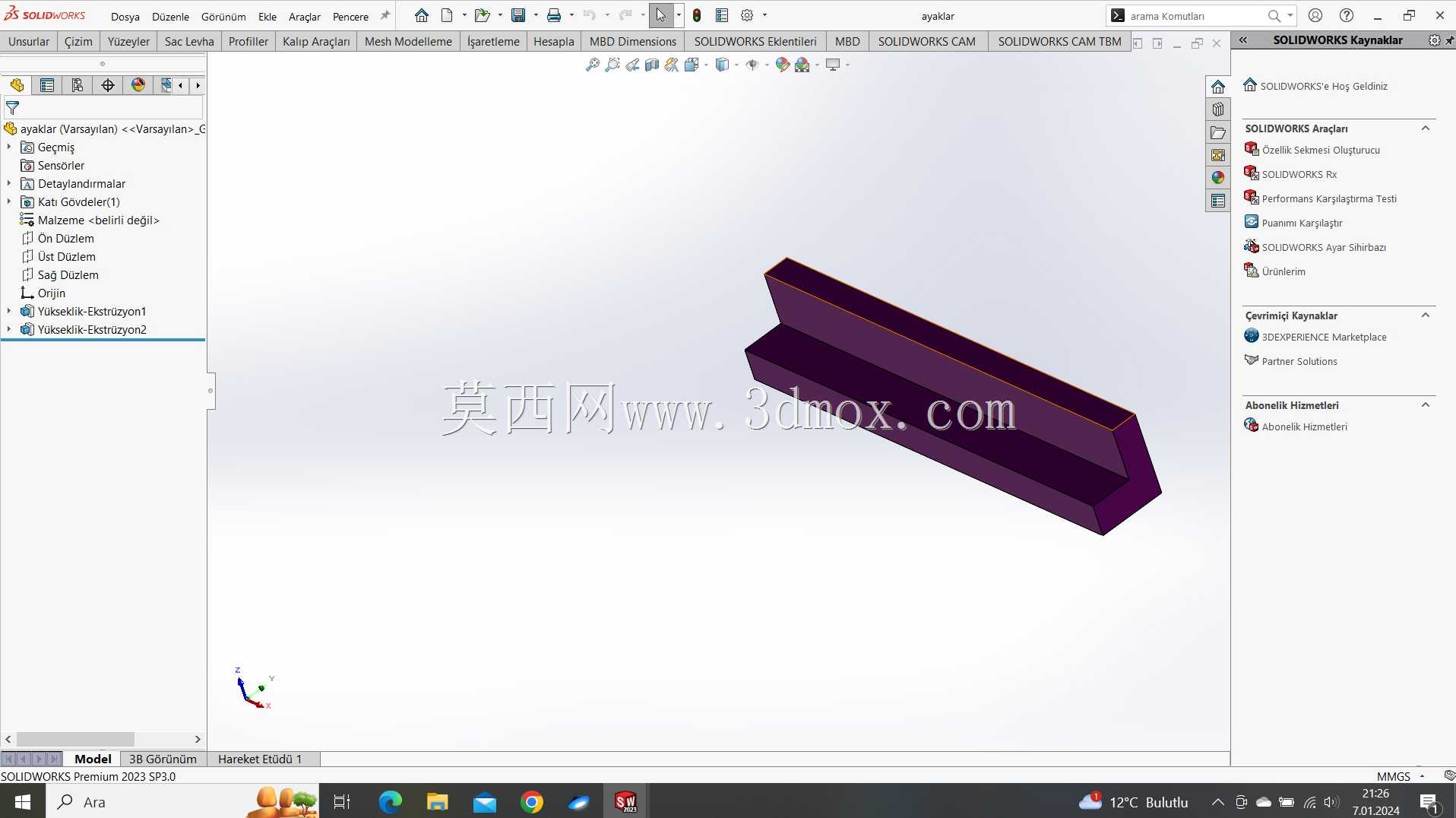

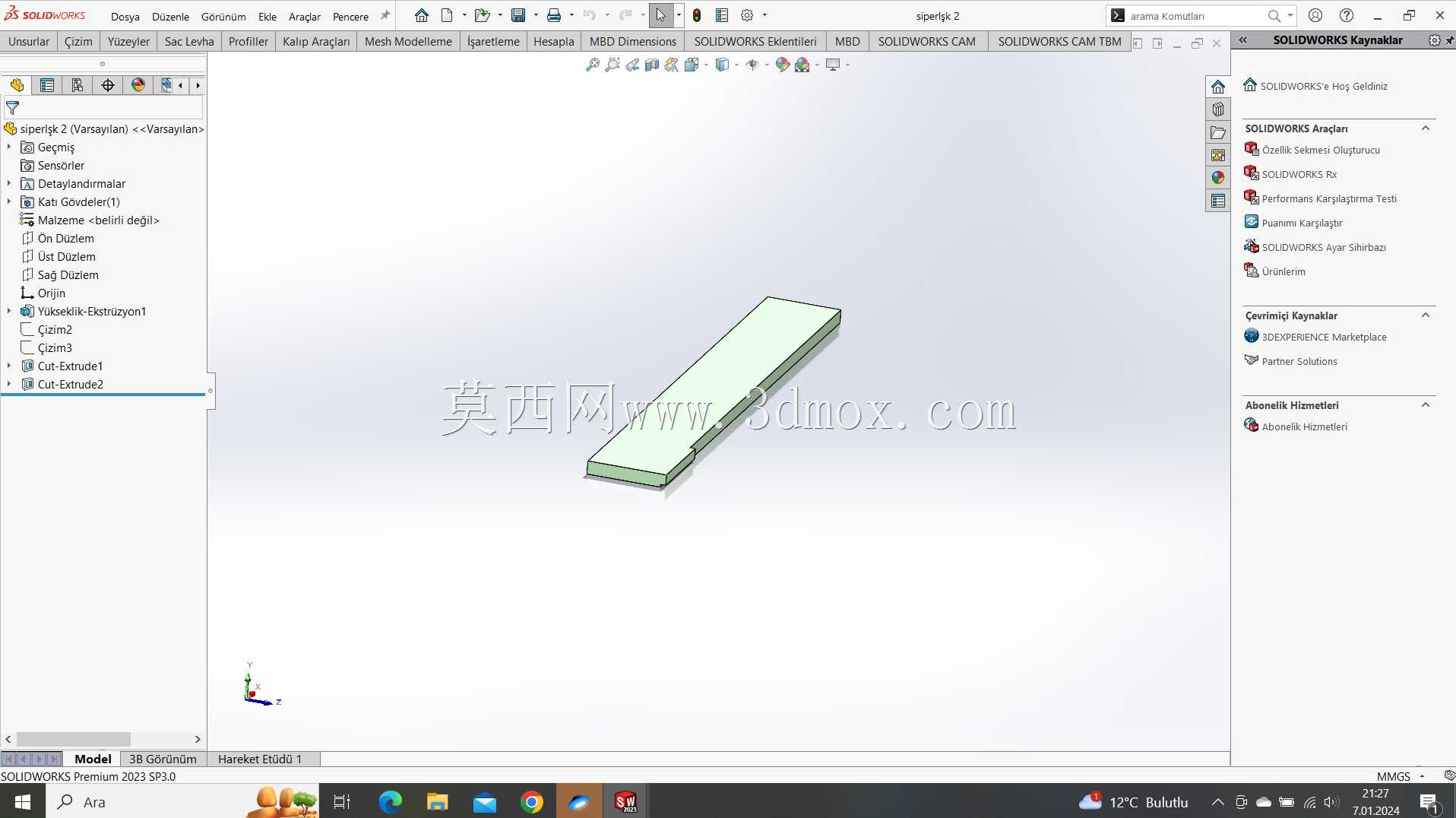

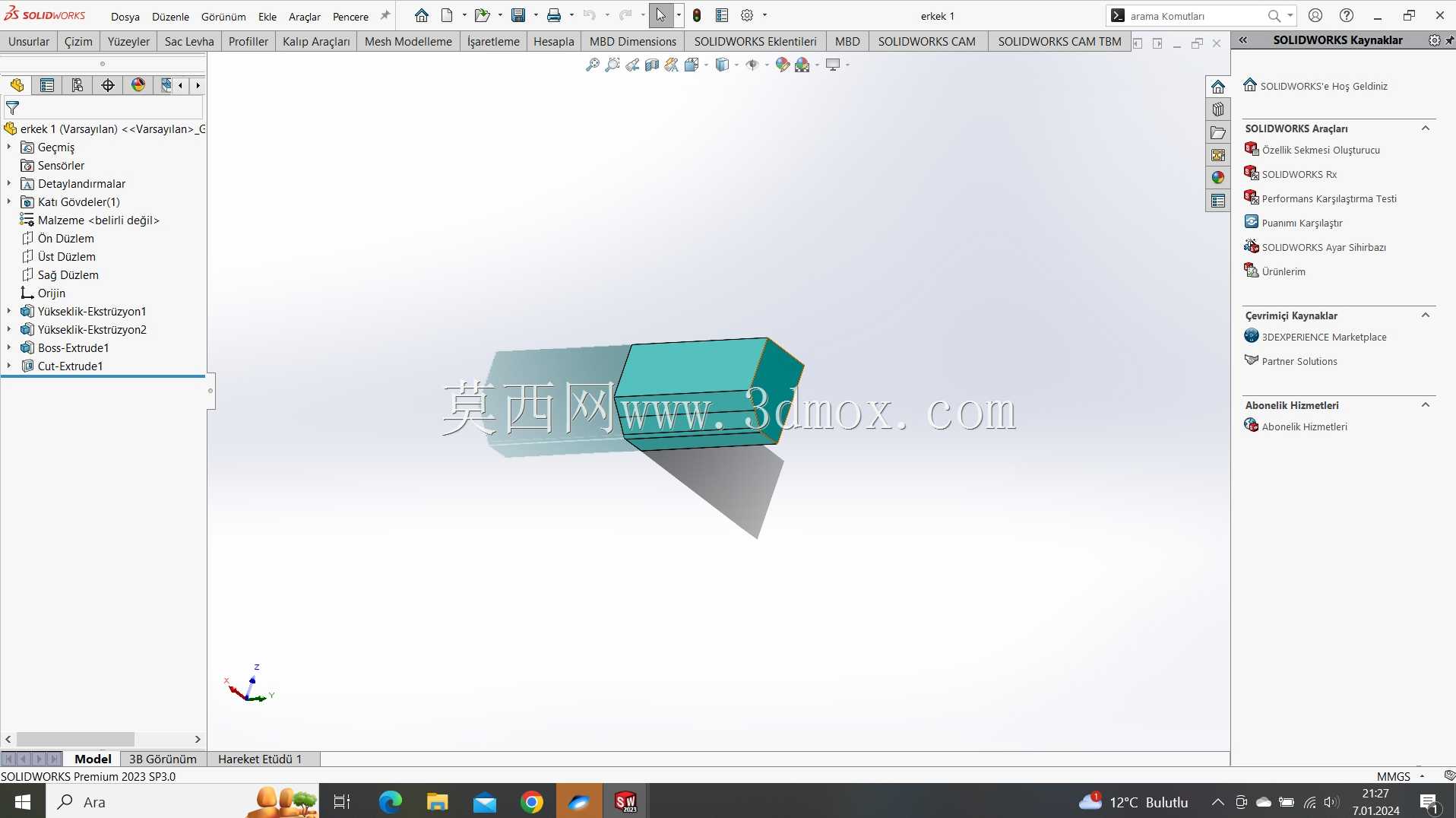

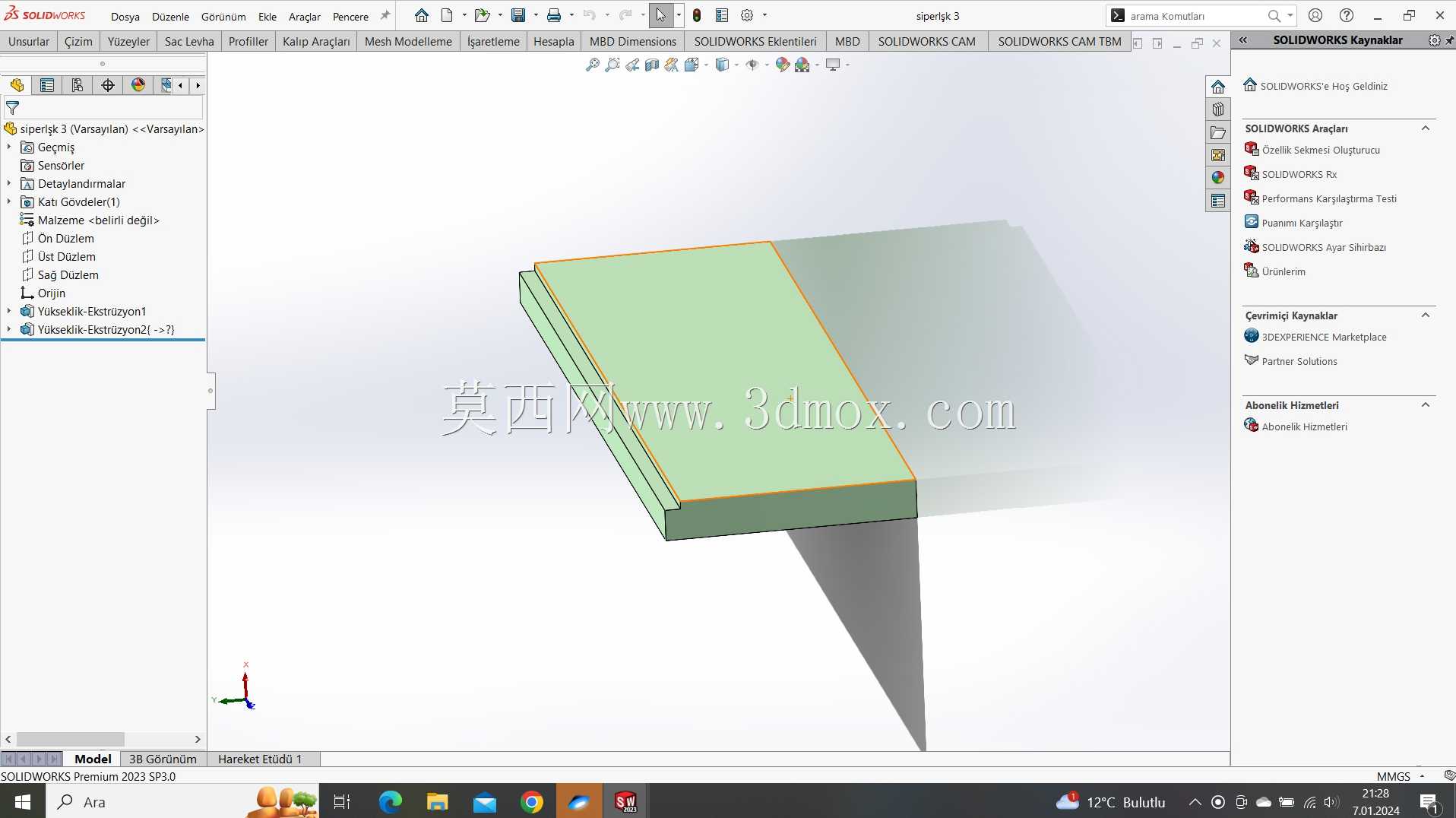

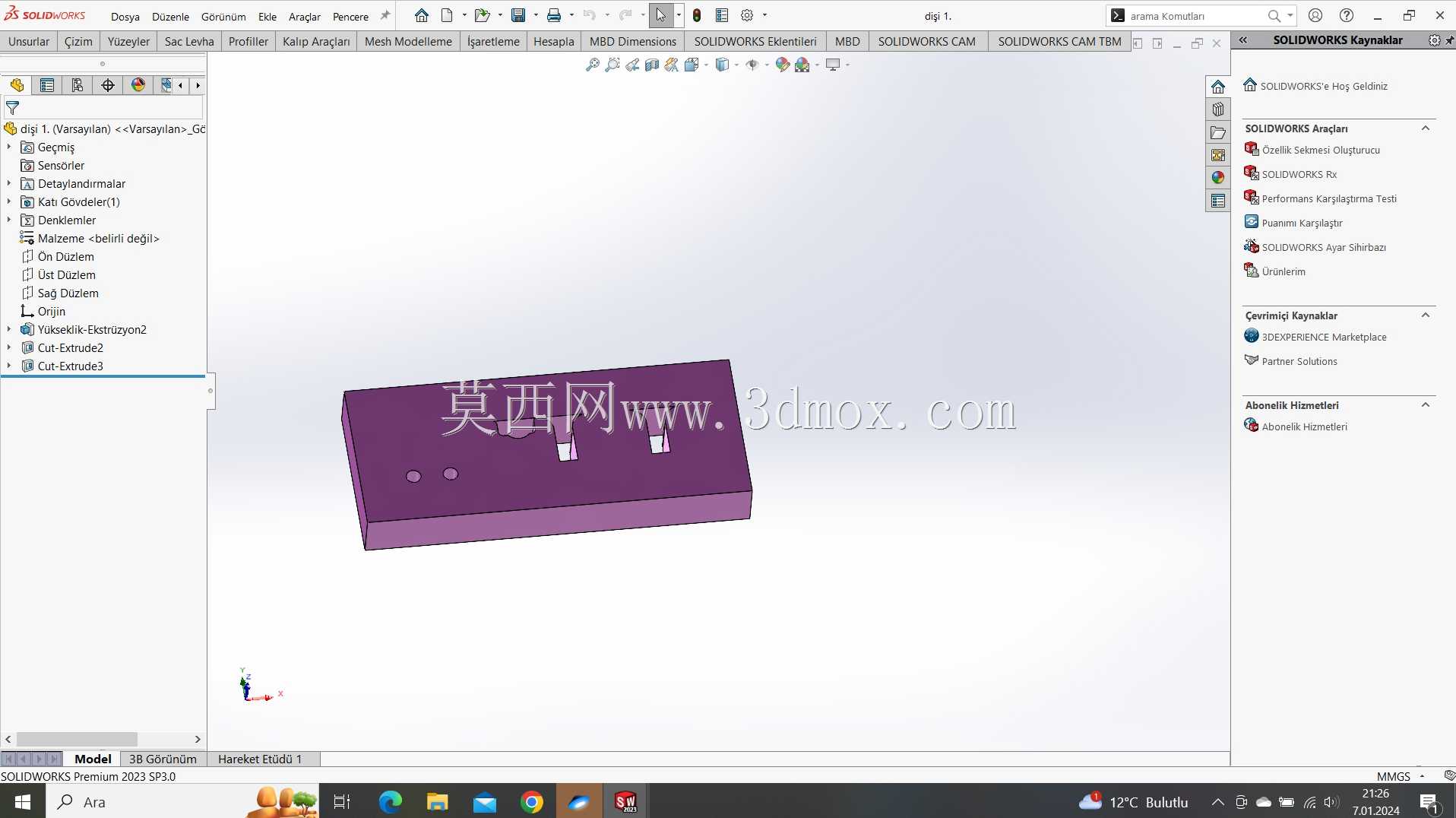

　　整套模具采用标准后侧导柱模架，上下模座选用45号钢调质处理，导柱导套配合精度达到H6/h5，保障连续冲压过程中上下模的对中精度，避免长期高速冲压下的导向磨损带来的间隙偏移。模具的工位排布顺着带料送进方向依次设置，初始工位完成带料的导正销孔冲裁与外形预切，为后续工位提供精准定位基准；中间核心工位设置独立的压边圈结构，拉延过程中压边力通过内置的矩形弹簧提供，可根据不同带料厚度调整弹簧预压量，避免拉延过程中法兰边起皱，同时拉延凸模设计有微量的排气孔，防止拉延成型时型腔内部憋气导致的囊件底部凹陷；后续工位依次完成侧壁整形、底部压印、法兰边切边，最后工位将成型完成的金属囊件从带料上推卸落料，实现带料从送入到成品输出的全流程连续作业。

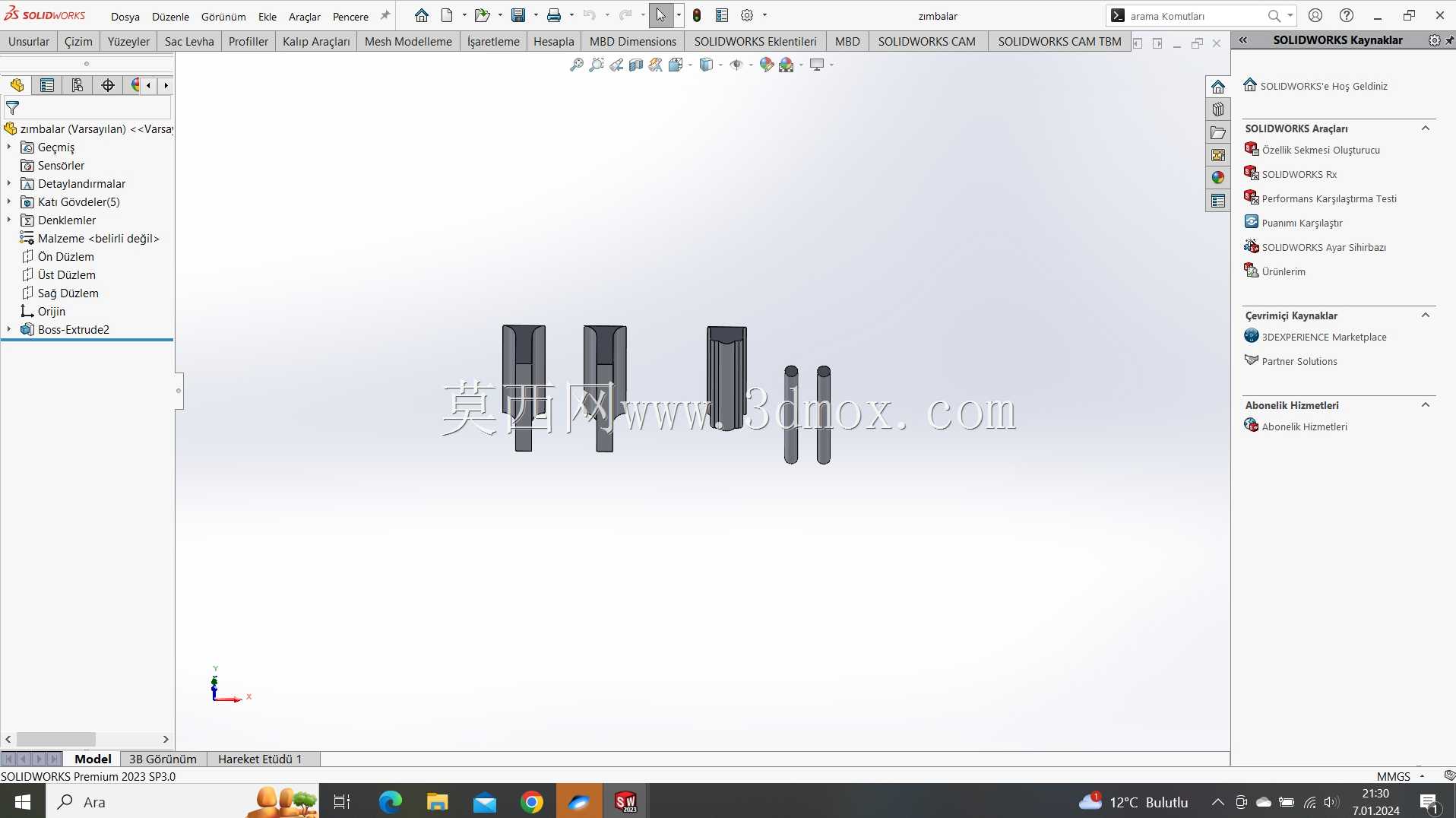

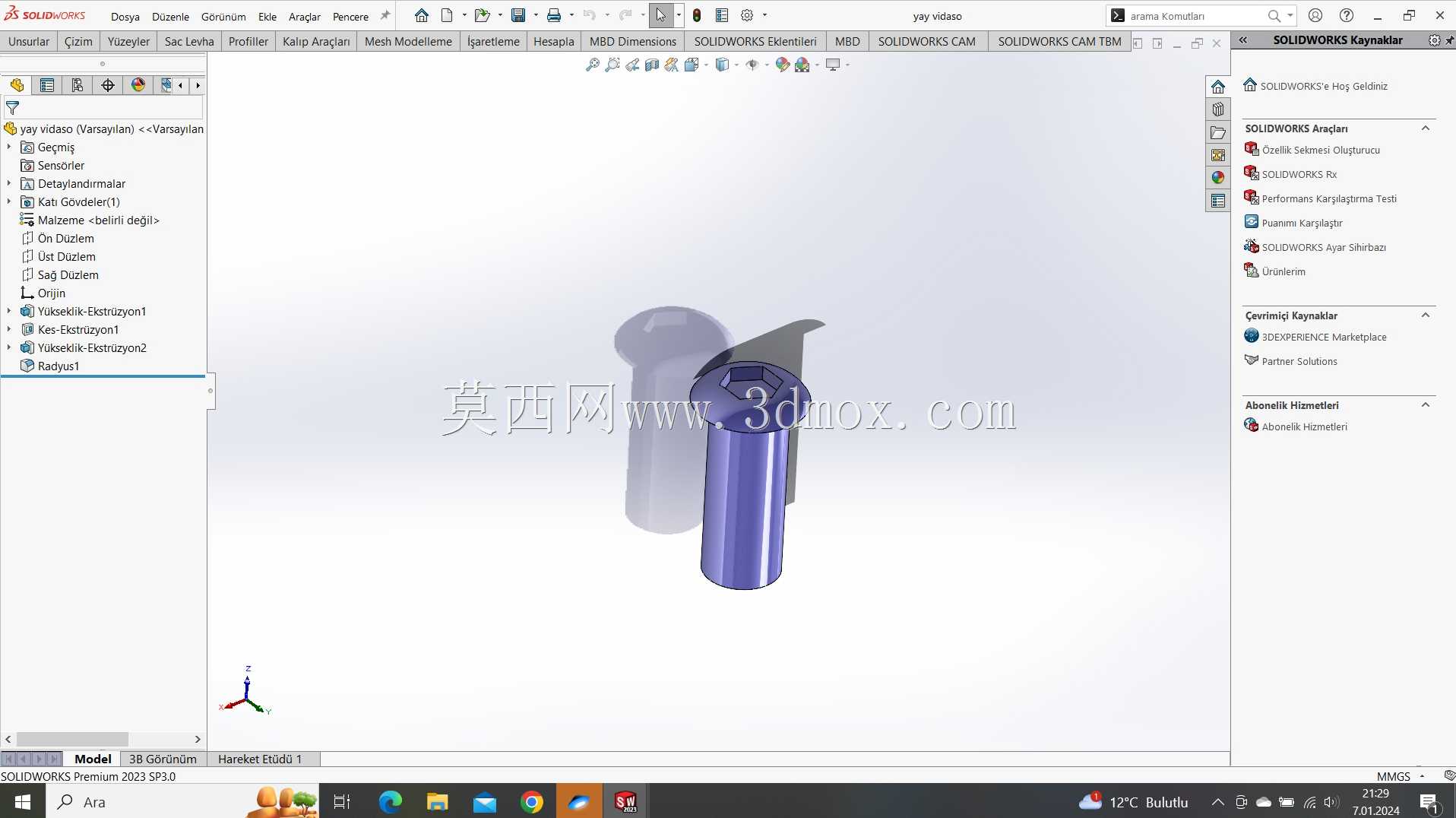

　　从安装边界来看，这套模具的闭合高度适配常规160吨开式压力机的安装参数，上下模座的安装槽尺寸匹配标准压力机的T型槽间距，模柄采用标准压入式结构，可直接装夹在压力机滑块的模柄孔内，不需要额外制作过渡连接法兰，模具的送料高度适配通用滚轮送料机的送料线高度，可直接接入现有冲压产线的自动化送料系统，不需要对现有设备做大规模改造。模具的工作零件部分，凸模与凹模均采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，拉延凹模的入口处做了R0.8的圆角抛光处理，表面粗糙度达到Ra0.8以下，减少拉延过程中金属带料的流动阻力，避免囊件表面出现拉痕；模具的卸料板采用弹性卸料结构，卸料力均匀分布在带料表面，既可以在冲压完成后将带料从凸模上卸下，也能在拉延过程中起到辅助压料的作用，控制带料的流动速度。

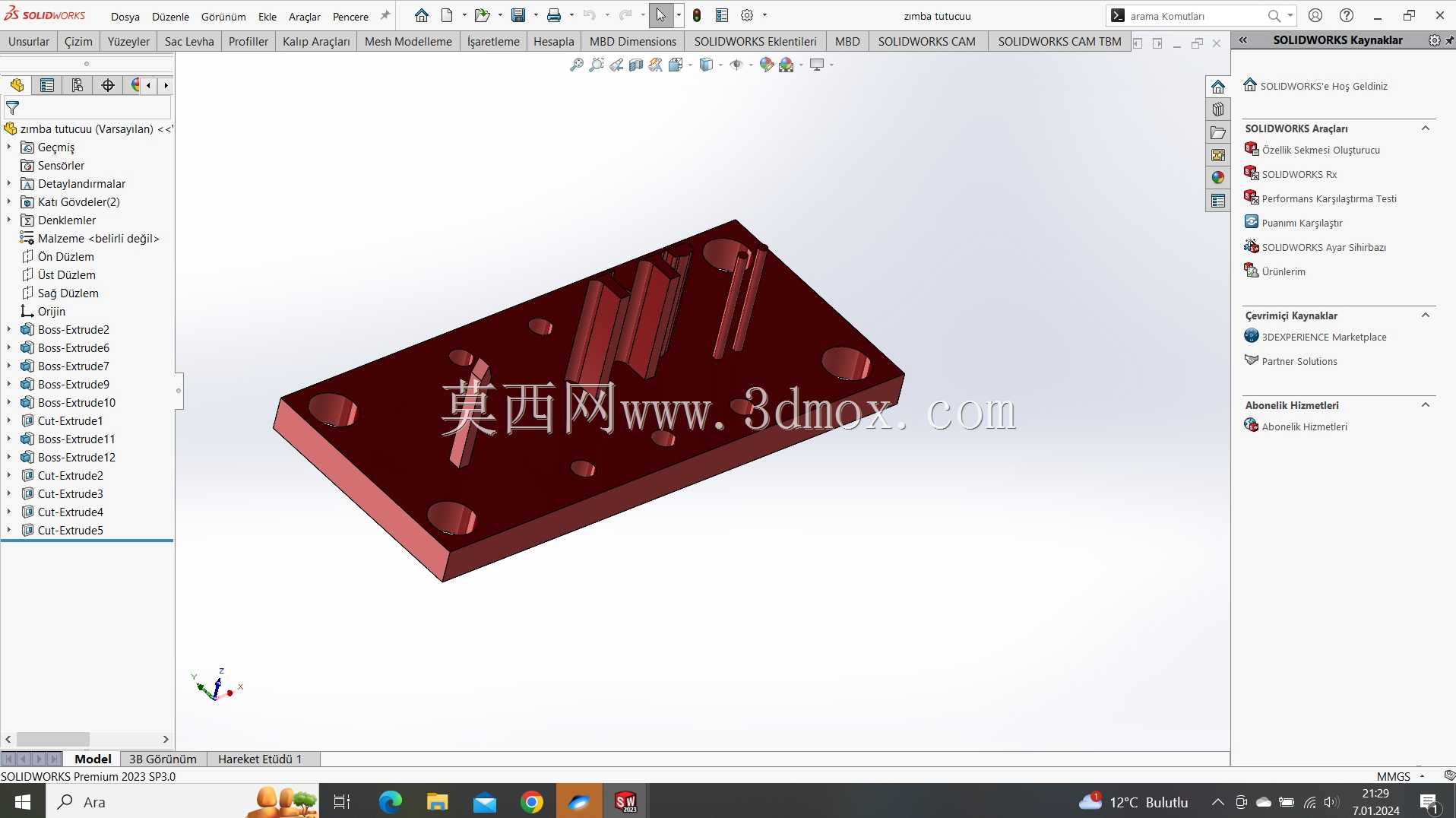

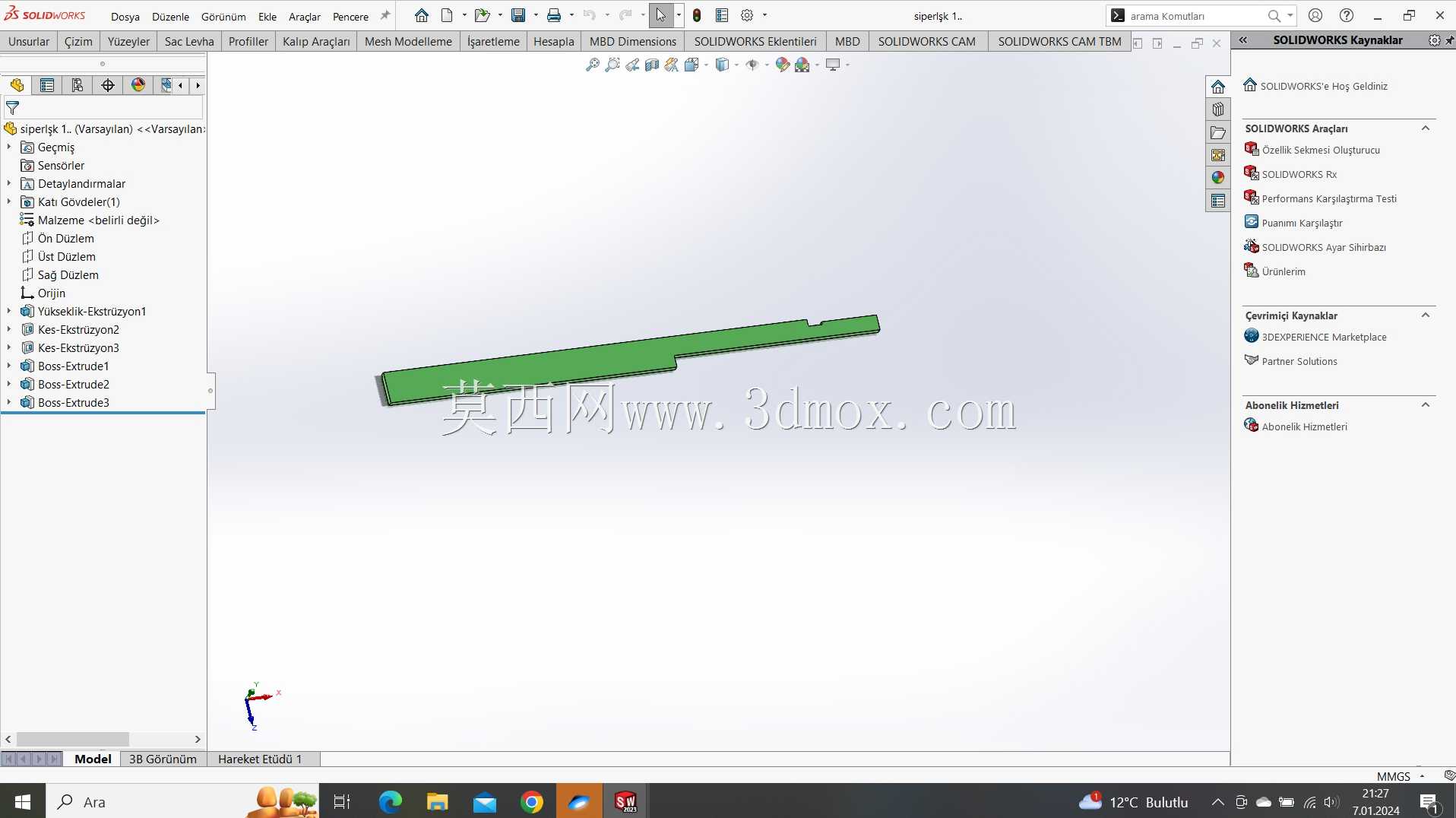

　　在实际生产调试中，这套模具的各工位凸模高度可通过尾部的调整螺钉进行微调，不需要拆卸模具即可完成各工位成型深度的校准，大幅缩短换模调试时间；模具内部设置了误送料检测销，一旦带料送进位置出现偏差，检测销无法插入导正孔就会触发压力机的急停信号，避免误冲导致的模具损坏。针对金属囊件的薄壁特性，模具的拉延工位特意设置了拉延筋结构，通过调整拉延筋的高度与圆角，控制不同方向的金属流动速度，避免因各向流动速度不均导致的囊件侧壁偏斜，成型后的金属囊件壁厚差可控制在0.03mm以内，完全满足变压器封装的气密要求，不需要后续额外的整形工序。整套模具的弹簧、螺钉、销钉等标准件全部选用国标通用规格，后期维护更换不需要定制特殊配件，模具的各工位镶块采用独立安装结构，单个工位出现磨损或损坏时，只需要更换对应镶块即可，不需要整体报废凹模或凸模固定板，大幅降低长期生产的维护成本。从产线适配性来看，这套模具的冲压节拍可达到每分钟60-80次，相比传统单工序模生产效率提升4倍以上，同时因为减少了多次装夹的定位误差，成品率可稳定在98%以上，完全满足中小尺寸金属密封囊件的大批量生产需求，在电源变压器、小型密封继电器、电磁传感器的金属密封件生产场景中都有很强的适配性。
