五卡位导轨式电气接线端子结构

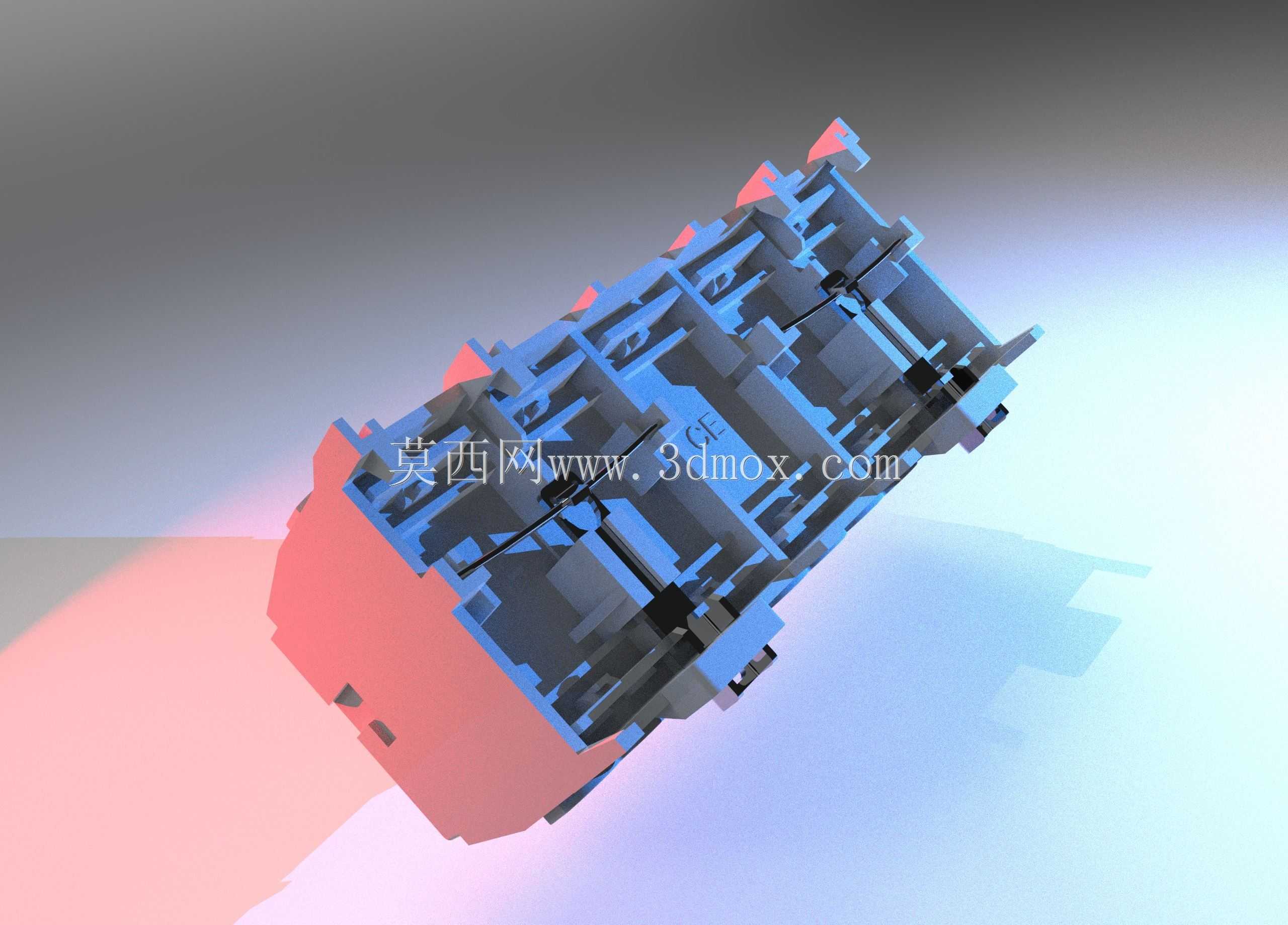

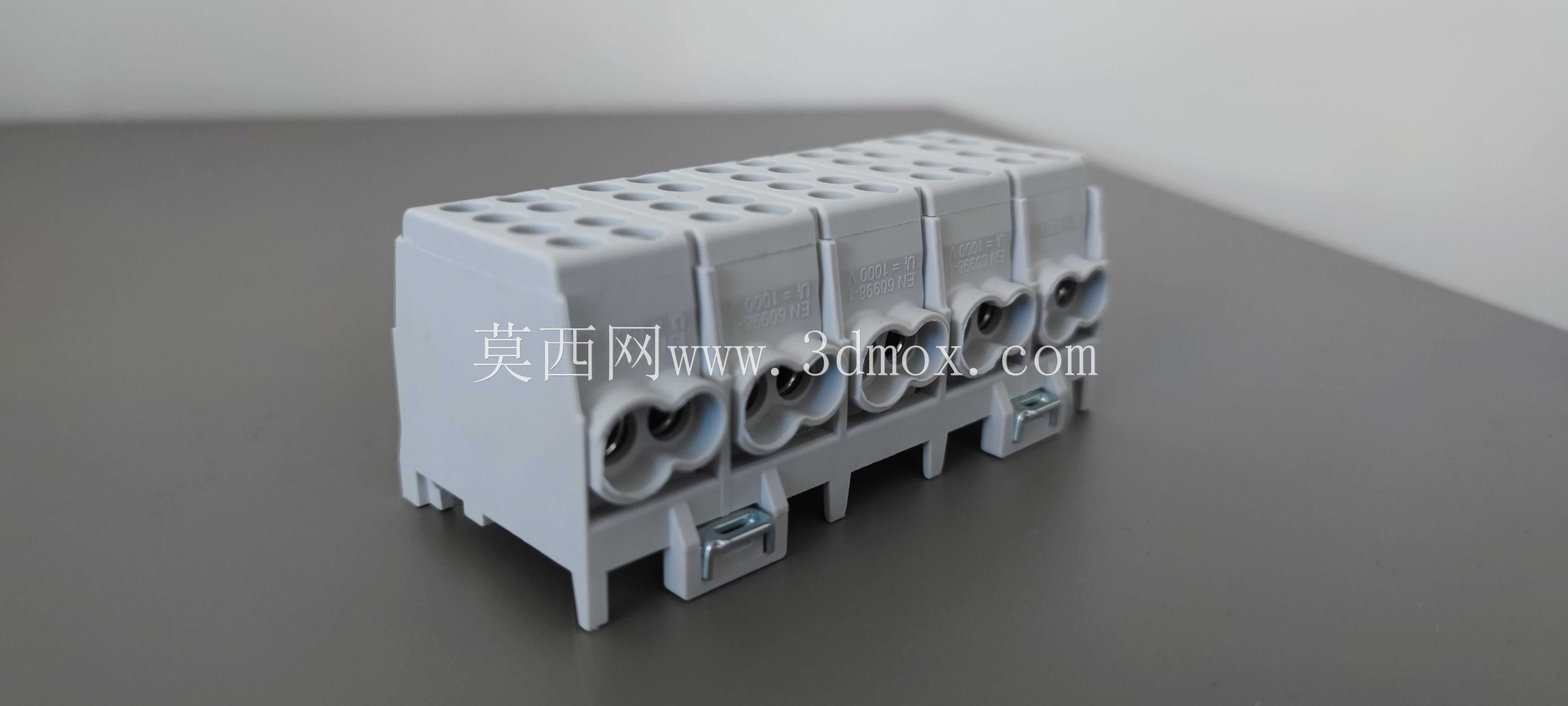

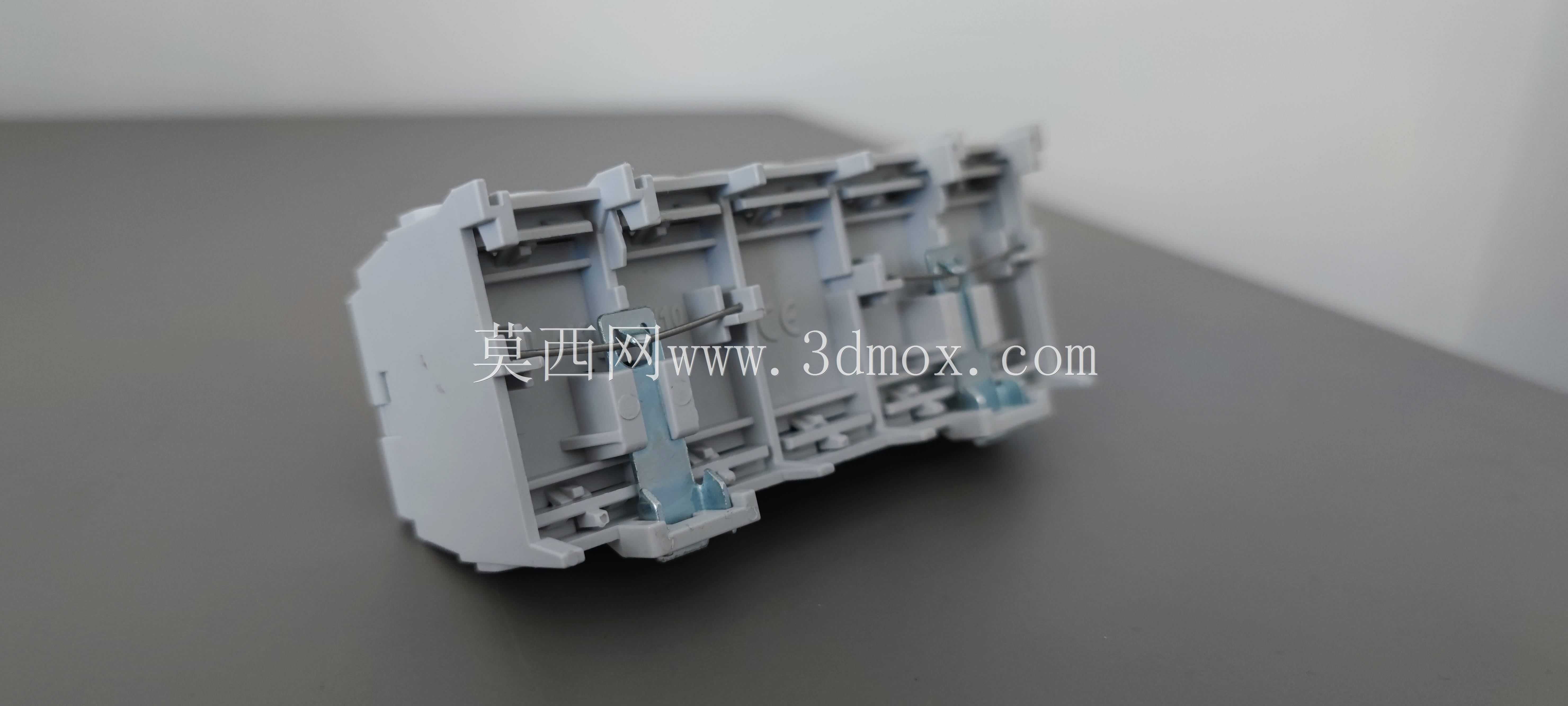

　　这款五回路接线端子主要面向低压电气柜内部的线缆分接场景，在机床电控箱、成套配电设备的二次回路布线中应用广泛，可实现多股导线的快速可靠接续，避免传统绞接烫锡工艺带来的施工效率低、接点易氧化松动的问题。端子本体采用阻燃工程塑料注塑成型，基座预留标准DIN导轨安装卡扣，可直接卡装在电气箱内的35mm标准导轨上，无需额外打孔固定，单组端子的安装宽度适配常规柜内布线的间距要求，多组拼接时不会出现相邻端子干涉的情况，整体安装边界紧凑，能充分利用电控箱内的导轨排布空间。

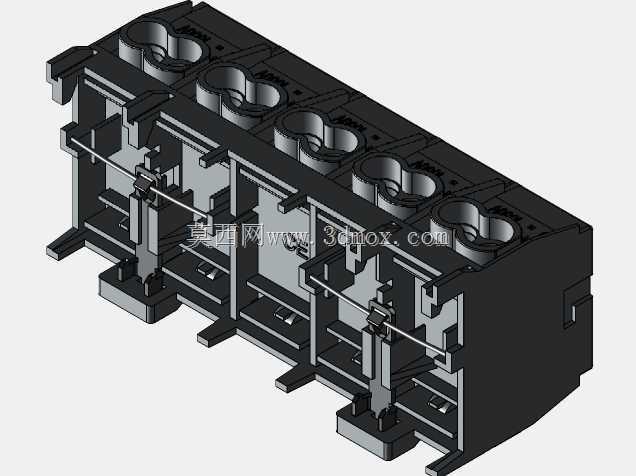

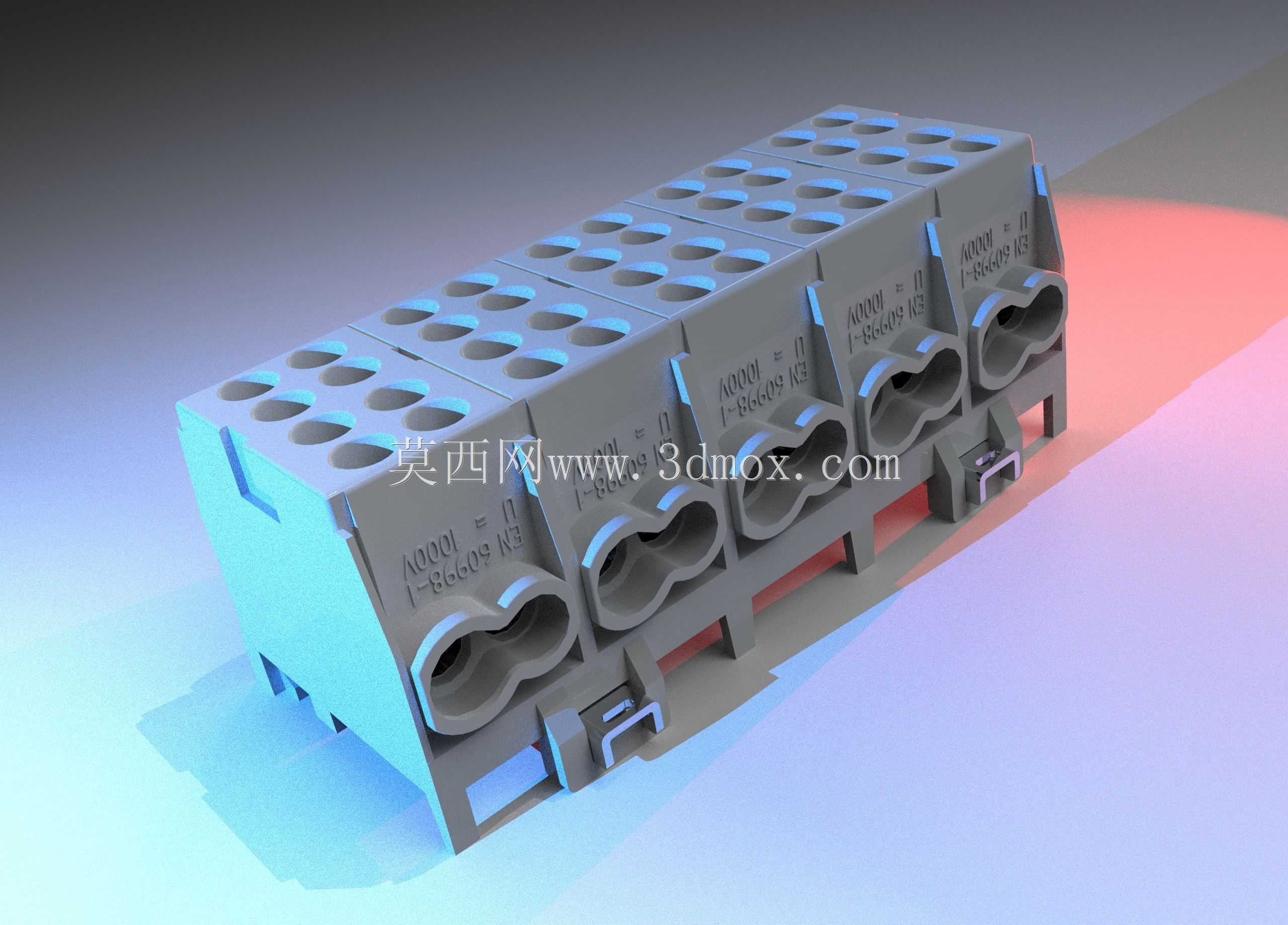

　　从结构设计来看，每个接线位都设置了独立的导线压接腔，配合带自锁紧结构的压线螺丝，可适配2.5平方毫米及以下线径的多股铜芯导线，压接后导线拉脱力满足低压电控设备的接线可靠性要求，不会因设备运行振动出现接点松脱。端子排的进线端与出线端采用对称式布局，柜内布线时可实现上下方向或者前后方向的线缆对接，每个接线位上方预留标识槽，可插入线号管标识条，方便后期设备检修时快速识别回路。端子排侧面设置了拼接卡扣，多组端子可沿导轨方向无限拼接，相邻拼接的端子之间通过凹凸定位结构对齐，不会出现拼接错位导致的导线绝缘间隙不足问题。

　　在实际选型使用时，这类端子可覆盖AC220V、DC24V等常见控制回路的电压等级，额定载流量满足常规控制信号、小功率负载的接线需求，相邻接线位之间设置了绝缘隔栏，可避免不同回路导线误碰造成的短路风险。设计时充分考虑了现场施工的操作便利性，压线螺丝的操作端朝向柜体正面，接线作业时螺丝刀可垂直对准螺丝槽，无需倾斜操作，即使在柜内布线空间局促的场景下也能快速完成接线作业。端子基座的卡扣结构带有解锁拨片，后期维护更换端子时，只需用平口螺丝刀拨动拨片即可从导轨上取下端子，无需拆卸整排相邻端子，大幅降低后期运维的改造成本。整体结构无多余外露金属部件，所有带电部位都被绝缘外壳完全包裹，可满足IP20的防护等级要求，适配干燥的室内电控箱安装环境，不会因积尘造成接点绝缘下降。
