适配2020铝型材导轨的生成式细丝卷轴支架

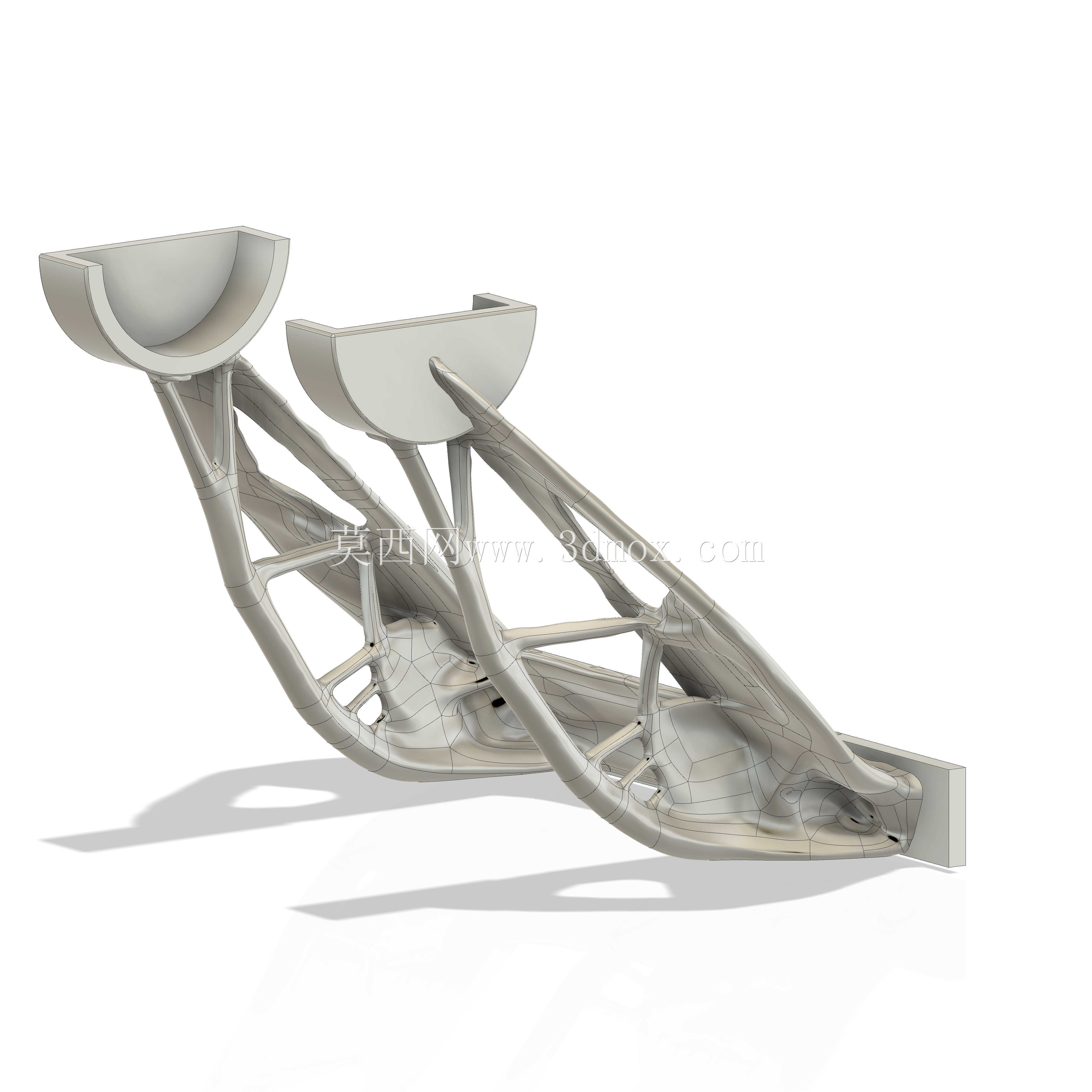

　　这款支架的核心应用场景是桌面级FDM3D打印设备的耗材供给端，主要作用是承托成卷的打印细丝，避免料卷在送料过程中出现卡滞、晃动、拉扯阻力过大的问题，保障送丝路径的顺畅稳定。不同于传统采用直角拼接、实心肋板结构的料架，该结构采用生成式拓扑优化逻辑完成构型，在确定两端安装基准、上部料卷承托弧面的约束条件后，通过算法迭代去除所有非受力区域的冗余材料，最终形成连续的镂空桁架式受力骨架，整体重量相比同载荷的传统实心支架降低60%以上，同时没有多余的突出结构，不会干涉打印设备周边的走线与其他外挂配件安装。安装边界上，支架底部的安装面完全适配20X20规格的工业挤压铝型材导轨，可直接通过T型螺栓与型材槽道配合固定，不需要额外加工转接板，

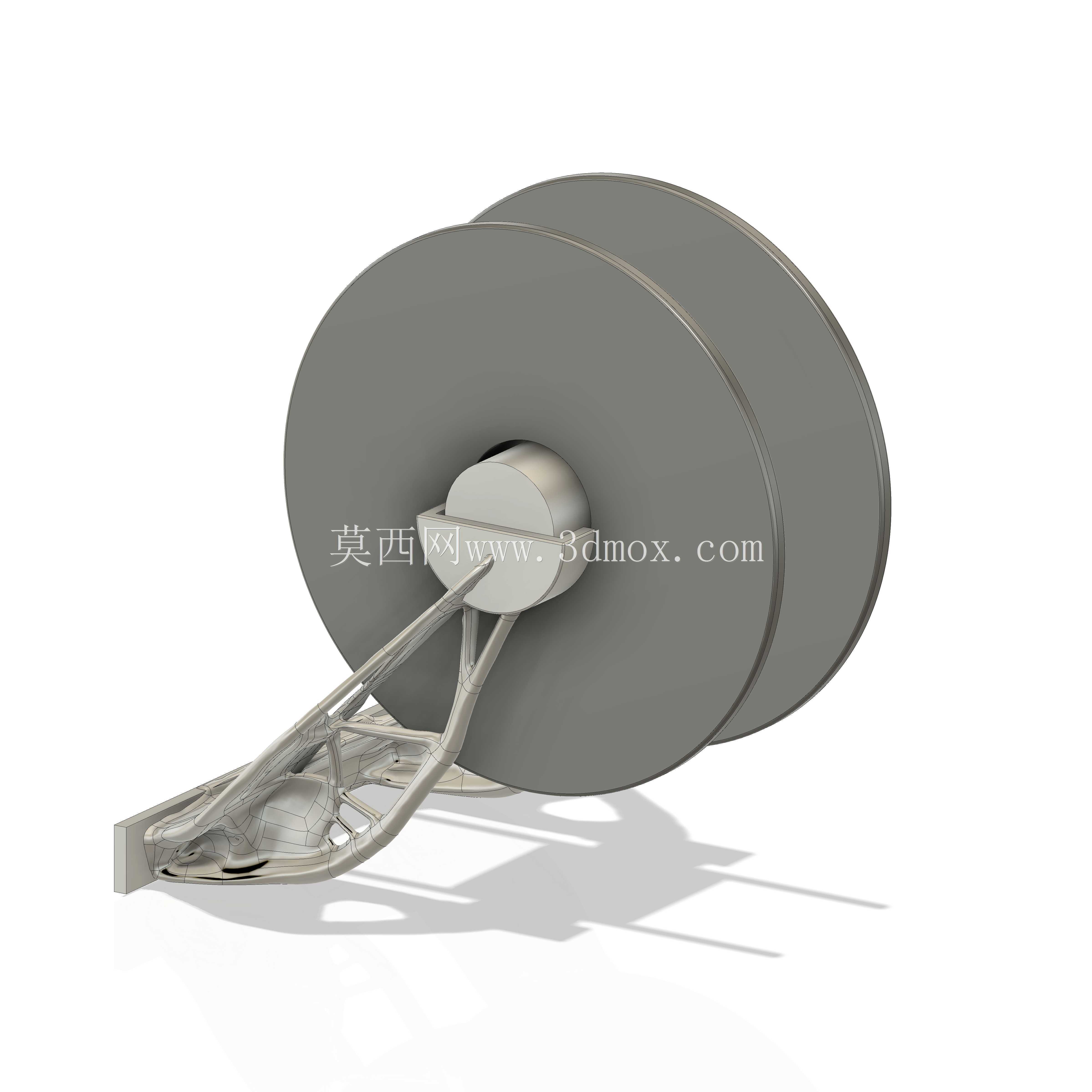

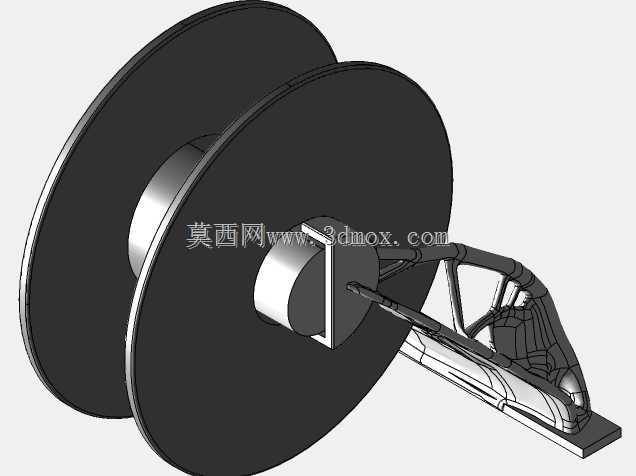

　　安装位置可沿着型材槽道任意滑动调整，适配不同尺寸的料卷安装需求，也能根据不同机型的送丝机位置调整料架的固定点位，优化送丝角度减少耗材弯折阻力。上部的两个弧形承托面采用同轴等径设计，弧面曲率匹配常规1kg装标准料卷的卷轴外径，承托面边缘做了小尺寸的圆角过渡，不会刮蹭料卷的侧端面，料卷放置后可依靠自身重力在弧面上顺畅转动，送料过程中转动阻力极小，不会因为料卷卡滞导致送丝轮打滑、打印断料的问题。结构受力层面，生成式设计的骨架传力路径连续流畅，从上部承托面承受的料卷重力会沿着斜向的桁架筋条直接传递到底部的两个安装固定点，没有应力集中的直角转角区域，即便长期承载满卷1kg的耗材，也不会出现结构蠕变、弯折变形的问题，

　　完全满足3D打印场景下长期静置承载的使用需求。整个结构没有复杂的装配零件，一体化成型即可投入使用，采用3D打印工艺制作时不需要添加支撑结构，打印完成后仅需去除少量打印层纹即可直接安装使用，制作门槛极低，同时镂空的结构也能减少打印耗材的用量，降低自制成本。实际使用中，该支架除了承托3D打印耗材卷，也可适配同尺寸的细线卷、焊锡丝卷等其他需要转动放卷的卷状物料，只要安装在对应规格的铝型材框架上即可使用，适配场景覆盖小型桌面加工设备的各类卷料供给工位。
