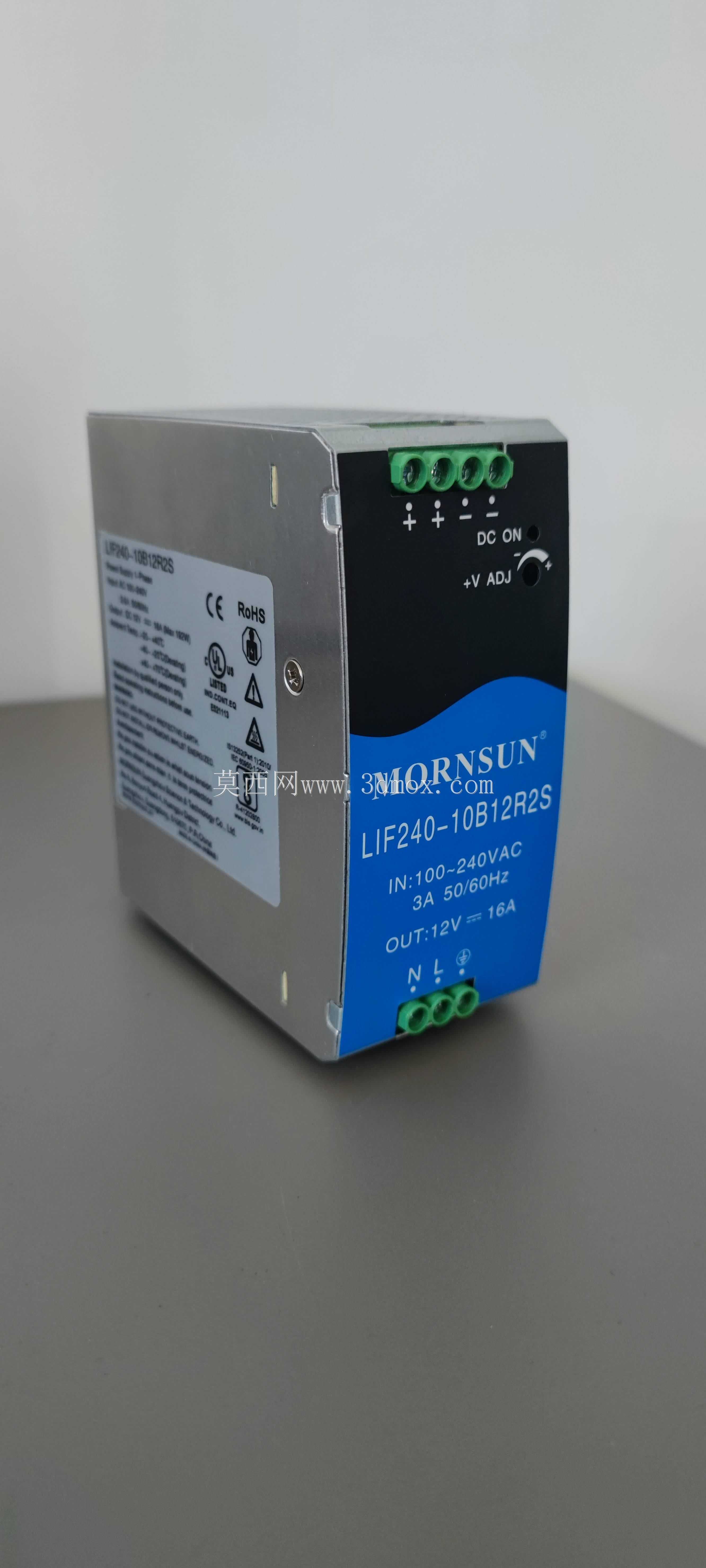

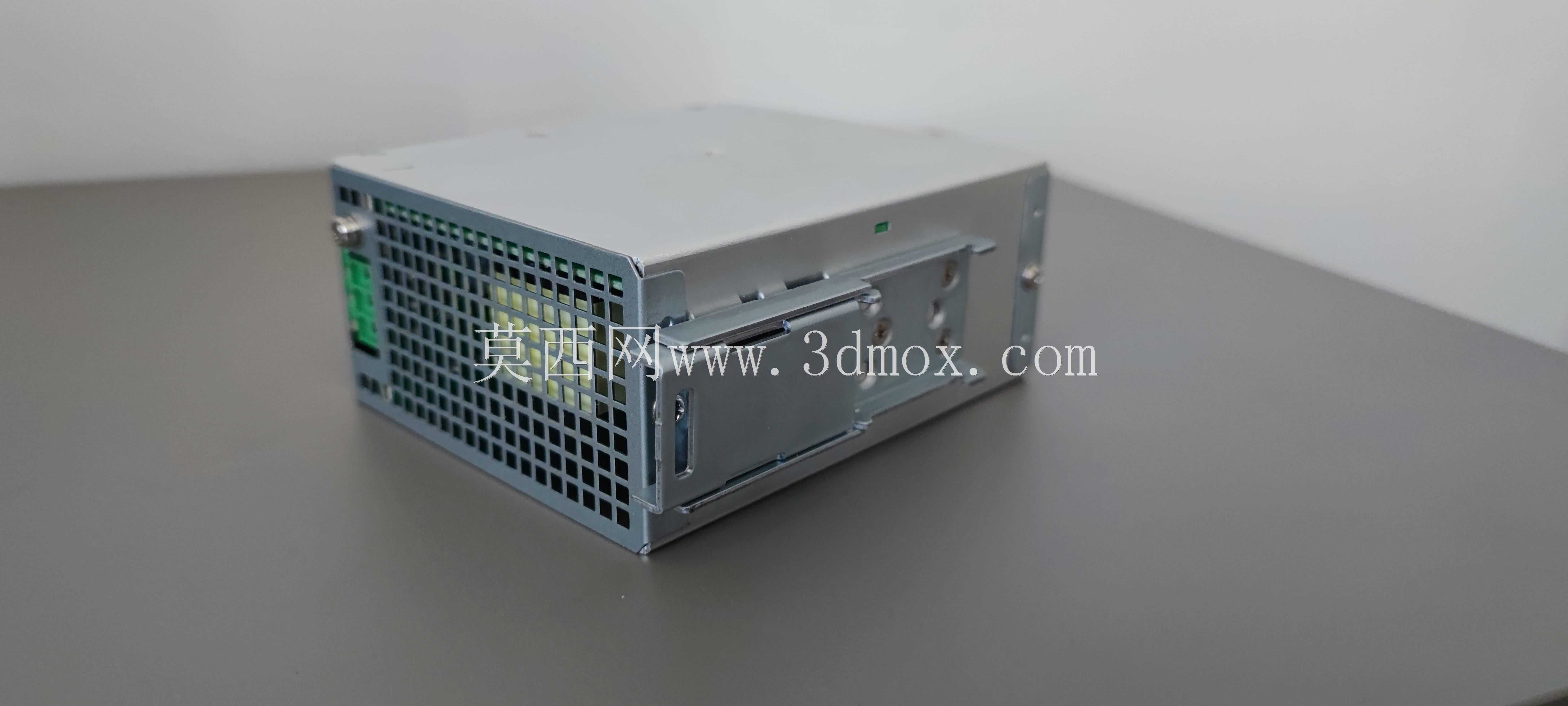

DIN导轨安装式12V工业开关电源

　　这款导轨式开关电源是工业电控系统里的核心供电部件，日常在机床电控柜、自动化生产线控制箱、成套设备集成电控单元里随处可见，主要作用是把现场输入的100-240V宽幅交流电，稳定转换成12V直流输出，给柜内的PLC模块、传感器、中间继电器、小型工控板卡这类低压元器件提供稳定可靠的工作电源。

　　从实际安装适配性来看，这款电源专门做了标准DIN导轨卡扣结构，不需要额外打孔固定，直接卡装在电控柜内通用的35mm标准DIN导轨上就能完成安装固定，和柜内其他断路器、端子排、继电器模块的安装方式完全统一，能大幅节省柜内安装空间，也方便后期运维时的拆装更换。外壳采用金属壳体搭配格栅式散热结构，顶部的密集通风栅格可以在长时间满负载工作时形成自然对流散热，避免内部功率器件积热导致的输出漂移或者寿命衰减，壳体侧面预留的标识区域清晰标注了接线定义、耐压参数、安规认证标识，现场接线时能快速区分交流输入端子、直流输出正负极、调节电位器位置，减少接错线的概率。

　　设计层面上，这款电源的外形尺寸完全适配常规电控柜的安装深度，接线端子全部采用带防护的螺丝压接结构，能适配0.5-2.5平方的多股铜芯线，压接后接触电阻小，大电流输出时不会出现端子发热的问题。输出端预留的电压微调电位器，可以根据现场布线的线损情况，在小范围内调整输出电压，补偿长距离供电带来的压降，保证末端负载的供电电压稳定在额定范围内。内部电路做了过流、过压、短路保护设计，当输出端出现意外短路或者负载过载时，电源会自动进入保护状态，故障排除后能自动恢复输出，不会因为单点故障烧毁电源或者后端连接的精密工控器件。

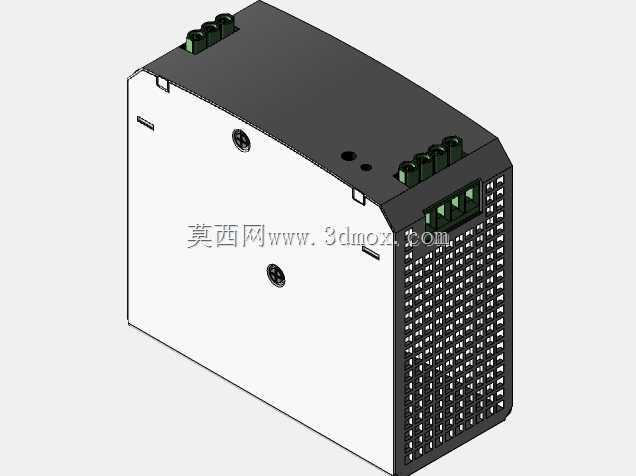

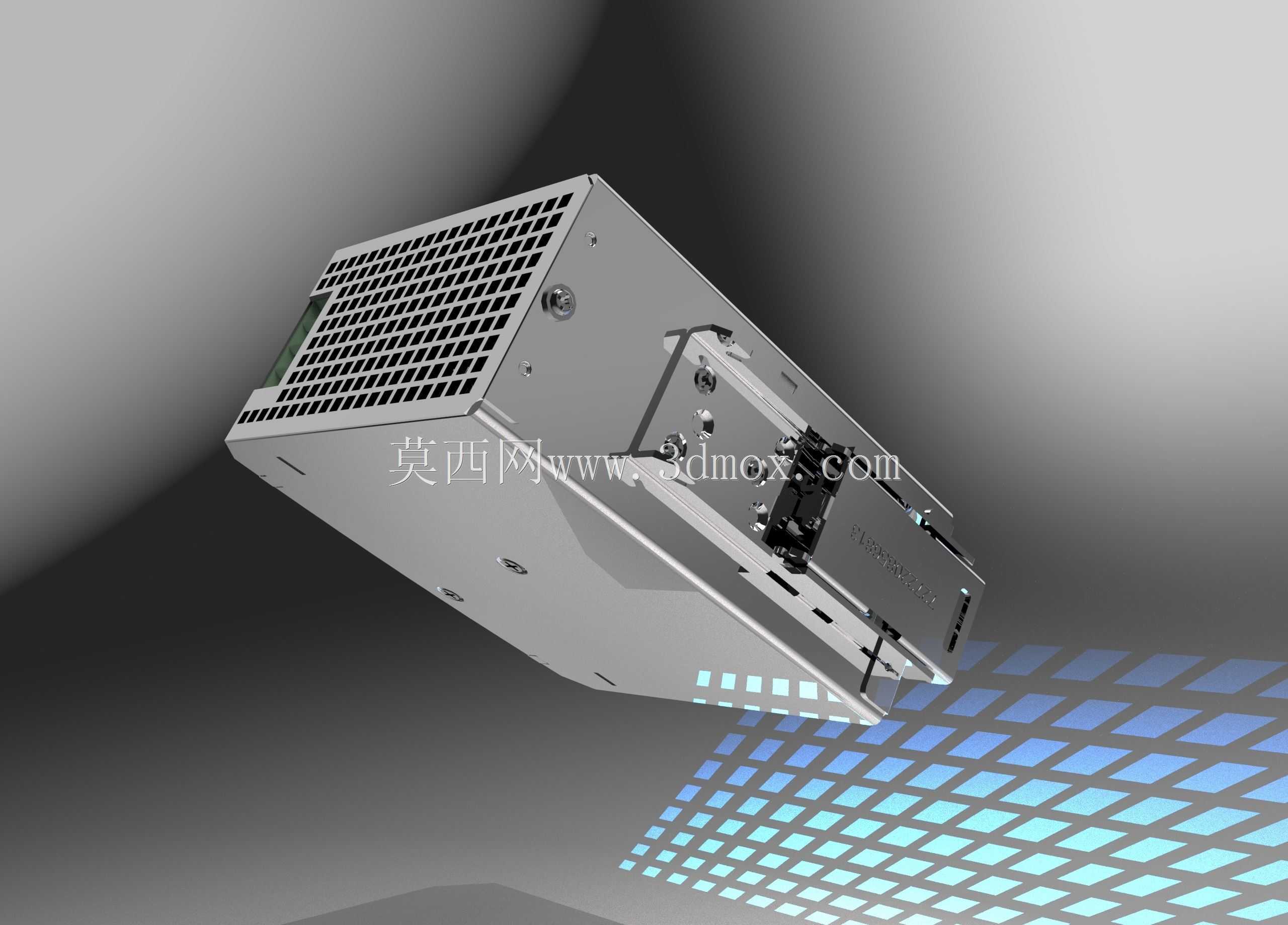

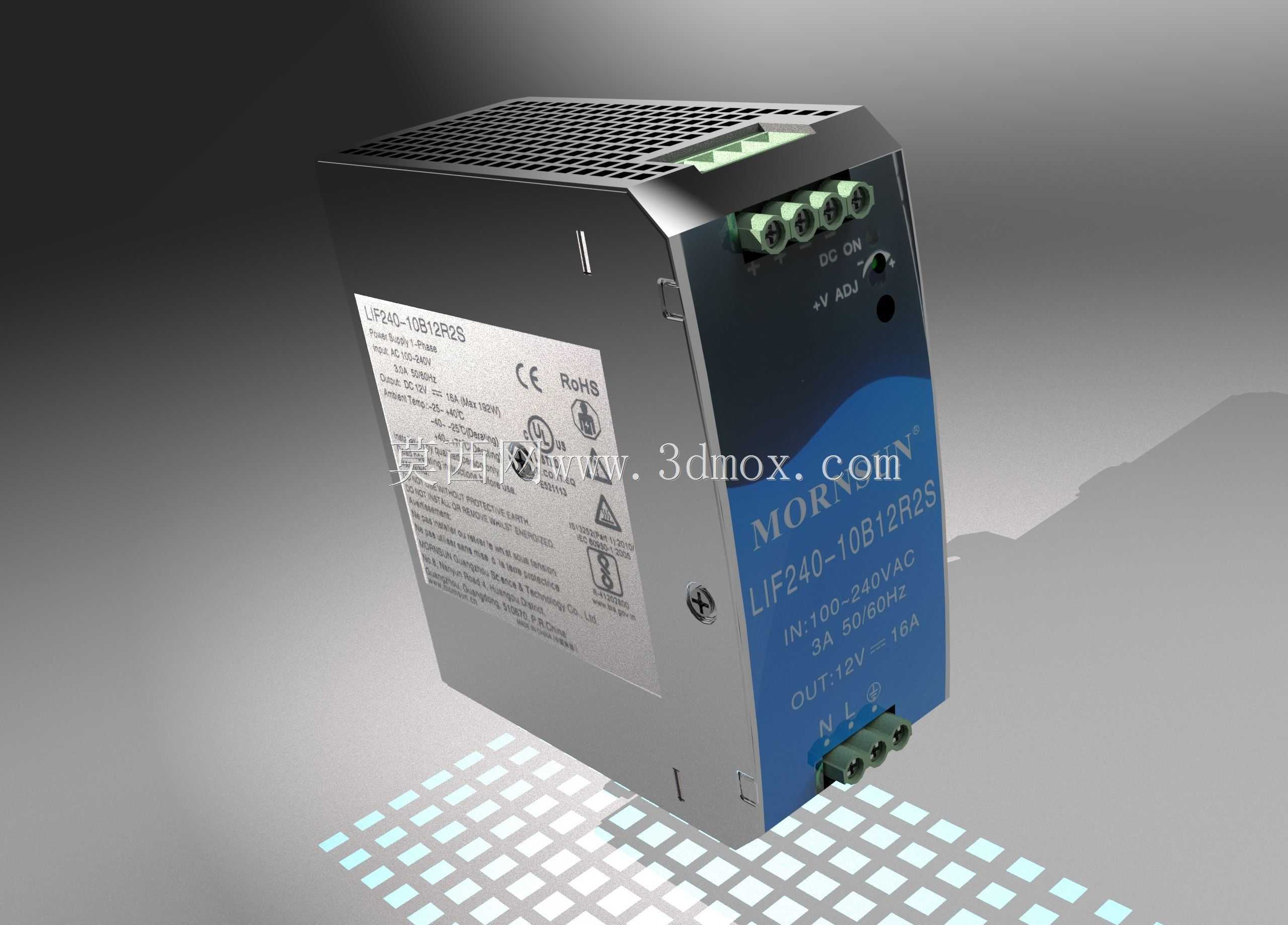

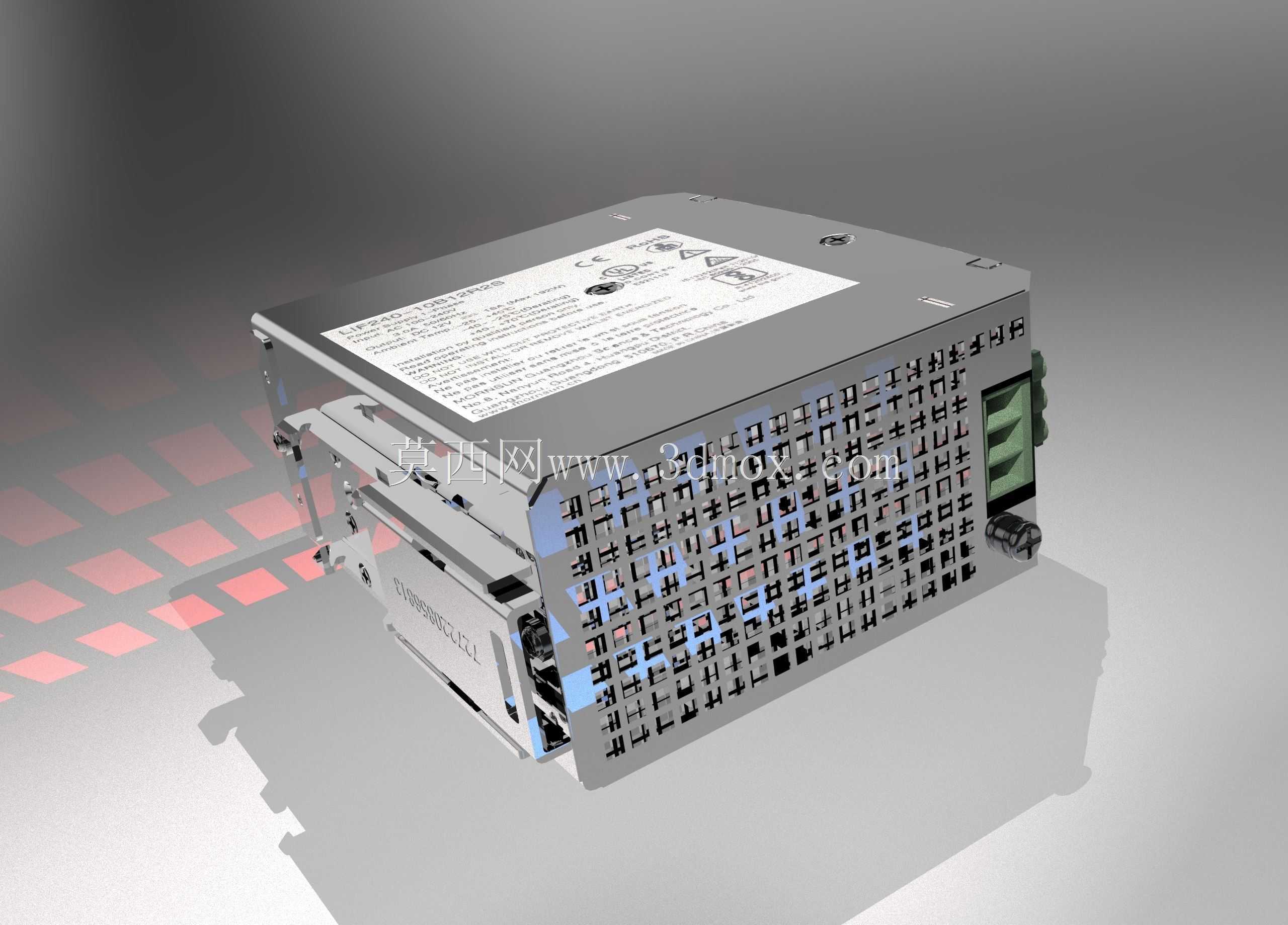

　　在三维建模的细节处理上，这款模型完整还原了壳体的折弯棱角、散热格栅的均匀排布、端子的凹凸结构、侧面的安规标识丝印位置，还有导轨卡扣的活动结构特征，不管是用来做电控柜的布局装配仿真，还是做设备的三维展示动画，都能直接复用，不需要再额外做结构简化。实际做电控布局设计时，可以直接把这个模型导入装配环境，核对和周边断路器、端子排、走线槽的安全间隙，提前规避安装时出现的空间干涉问题，减少现场安装时的整改工作量。
