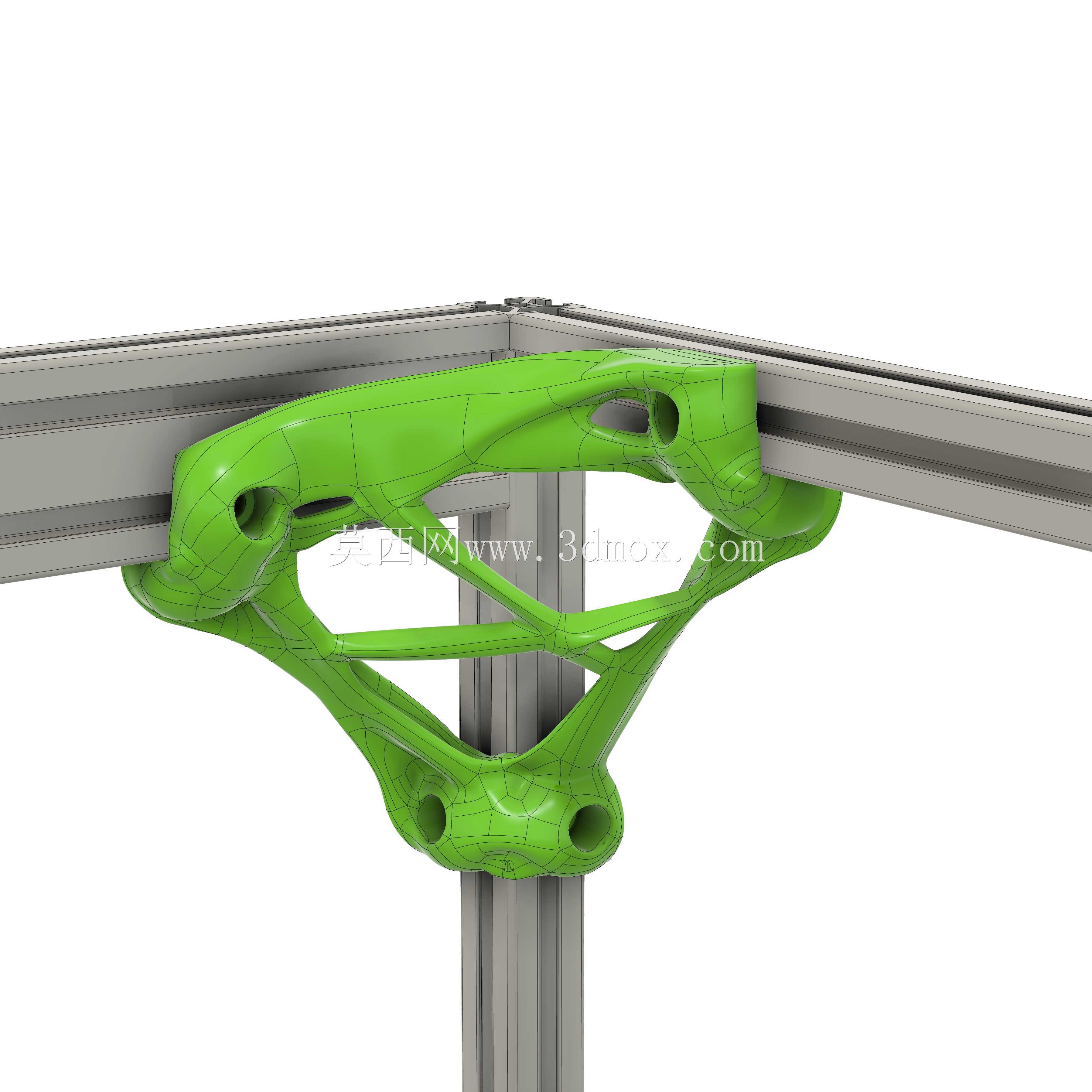

这款角撑结构适配20×40规格的挤压铝型材轨道直角拼接场景,在工业铝型材框架搭建中,这类直角连接位置长期承受框架侧向载荷、上部置物的竖向压力以及设备运行带来的交变振动,传统直角角码多采用等厚板材折弯或压铸成型,往往在安装孔位、转角应力集中位置出现材料冗余但受力薄弱区刚度不足的矛盾,尤其是在轻型自动化设备机架、物料周转台架、实验室测试工装这类对框架自重有控制要求、同时需要保证连接刚度的场景,传统角件很难兼顾减重与结构强度的平衡。该结构采用生成式设计逻辑,以铝型材卡槽的安装边界作为约束条件,将角撑与两根垂直型材的贴合面作为固定约束面,把框架日常承载下的竖向荷载、侧向倾覆力矩作为载荷输入,通过拓扑优化迭代去除非受力区域的材料,
最终形成的仿生筋络式结构,在保证连接位置抗扭、抗弯刚度的前提下,相比同载荷等级的传统压铸角码减重超过40%。从安装边界来看,角撑的两个连接臂完全贴合20系列铝型材的卡槽端面,预留的安装孔位对齐型材的标准槽道中心距,不需要额外在型材上打孔,直接通过配套的T型螺栓与法兰螺母即可完成锁紧,安装时可以顺着型材槽道滑入到指定位置再锁紧,适配框架搭建过程中位置灵活调整的需求。在实际应用场景中,这类角撑不仅可以用在铝型材框架的直角转角加固,还可以用于轨道接驳位置的辅助支撑,比如轻型输送线的铝型材机架转角、3D打印机框架的底部加固、检测设备的工装台架边角连接,其镂空的结构设计不会积留生产过程中的切削碎屑、灰尘,日常维护清理更加方便,
同时流线型的外形没有尖锐棱角,在人员经常靠近的操作台架位置使用时,能避免磕碰划伤的风险。结构的受力路径完全顺着材料的最优传力方向分布,从一个连接臂的安装孔位出发,通过多道渐变厚度的筋条将载荷分散传递到另一个垂直方向的连接臂上,没有传统角件常见的直角应力集中拐点,在长期交变载荷作用下,不容易出现应力疲劳导致的连接松动、结构开裂问题,筋条的厚度从靠近转角核心区向边缘安装位逐渐过渡,既保证了核心受力区的结构强度,也让边缘位置和型材表面贴合更加紧密,不会出现安装时局部翘曲导致的锁紧不实问题。
