带导轨的Hoeken直线运动机构结构设计

　　Hoeken直线机构是经典的近似直线运动连杆机构，在各类需要实现特定直线轨迹输出的轻工机械、自动化输送、工装夹具动作端有着广泛应用，相比纯直线导轨驱动的结构，这类连杆式直线机构无需额外的直线导向副配合动力源，仅通过旋转输入即可获得大行程的近似直线输出，在一些对安装空间有严格限制、需要简化动力配置的工位上，能大幅降低整套执行端的结构复杂度。这款带导轨的Hoeken直线机构在经典六杆Hoeken机构的基础上增加了侧边导向导轨结构，弥补了传统纯连杆Hoeken机构在行程末端轨迹偏移量偏大、侧向承载能力不足的缺陷，让输出端的直线段轨迹精度更高，同时能承受更大的垂直于运动方向的负载，拓展了机构的适用场景。

　　从实际应用场景来看，这类机构常被用在小型自动化设备的推料工位、包装机械的横封动作端、轻工设备的往复移送工位上，这类工位往往不需要微米级的直线运动精度，但要求结构简单可靠、维护成本低、动力输入仅需单方向连续旋转即可实现往复直线动作，相比气缸驱动的直行动作，连杆机构的动作轨迹固定，不会出现气压波动导致的行程偏差，运行噪音更低，寿命更长，适合长时间连续运行的量产设备工位。

　　从设计思路上看，这款机构的核心是通过优化各连杆的长度比例，让输出端的铰接点在预设的工作行程内尽可能贴近理想直线轨迹，额外增加的导轨副并不是作为主承载导向，而是用来约束连杆运动过程中的侧向窜动，避免高速运行时连杆出现平面外的振动，同时抵消部分输出端的偏载力矩。机构的安装基准为后侧的立式安装板，所有铰接轴的安装孔位都统一加工在安装板上，保证各连杆的铰接中心处于同一平面，避免出现卡滞、运动干涉的问题。安装板的侧边加工有直线导轨的安装基准面，导轨的导向方向与机构输出端的理想直线方向平行，滑块与输出摆杆的特定位置铰接，在摆杆运动过程中，滑块沿导轨滑动，对摆杆的运动轨迹进行二次约束，将传统Hoeken机构工作行程内的轨迹偏差控制在更小的范围内。

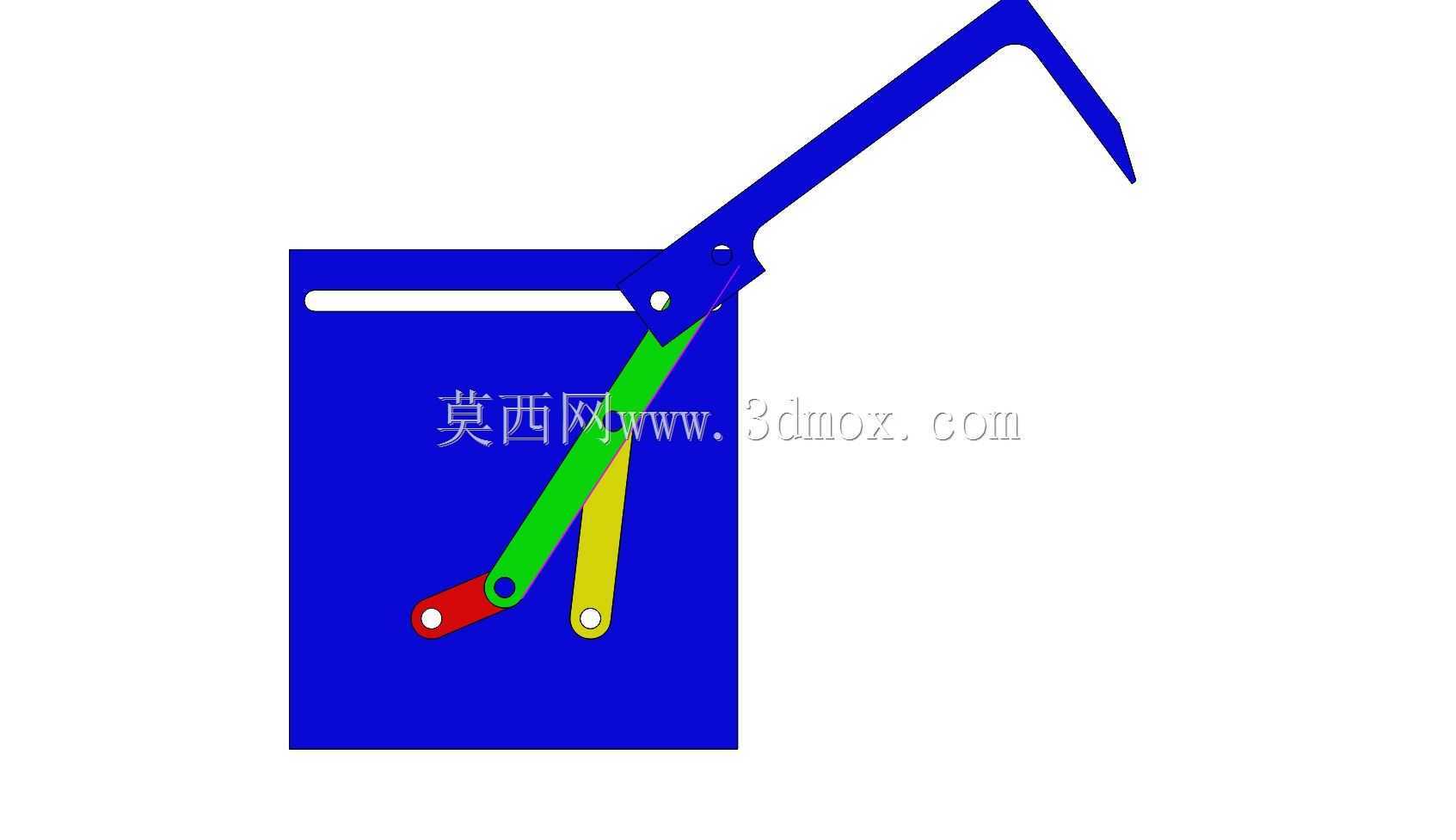

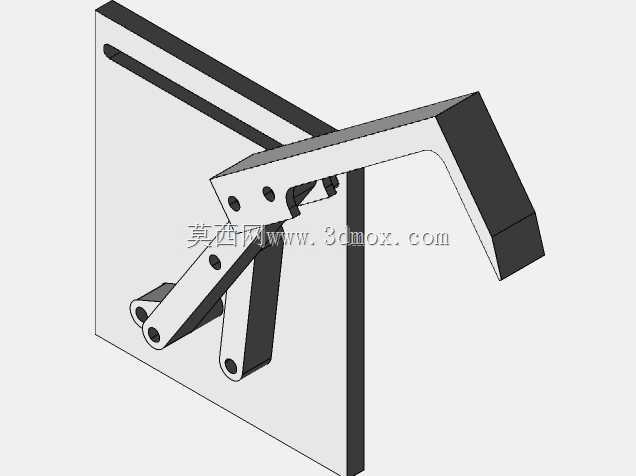

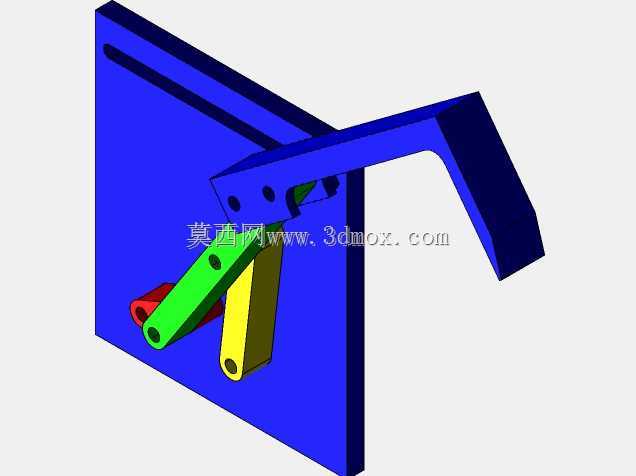

　　从结构细节来看，整套机构的动力输入为最下方的曲柄轮，曲柄轮通过铰接销与第一根传动连杆连接，传动连杆另一端与中间的三角摆臂铰接，三角摆臂的一个铰接点固定在安装板上作为旋转支点，另一个铰接点连接输出摆杆，输出摆杆的末端就是直线动作的输出端，可以安装推头、吸盘、夹具等执行元件。各连杆之间的铰接位置都预留了轴套安装位，实际加工装配时可以镶嵌铜质或者工程塑料轴套，降低铰接处的磨损，延长机构的维护周期。导轨选用的是常见的微型滚珠直线导轨，安装时通过侧边的顶丝调整导轨的平行度，保证滑块滑动顺畅无卡滞，导轨的长度覆盖机构整个工作行程对应的滑块运动距离，两端预留了足够的余量，避免滑块运动到行程末端时脱出导轨。

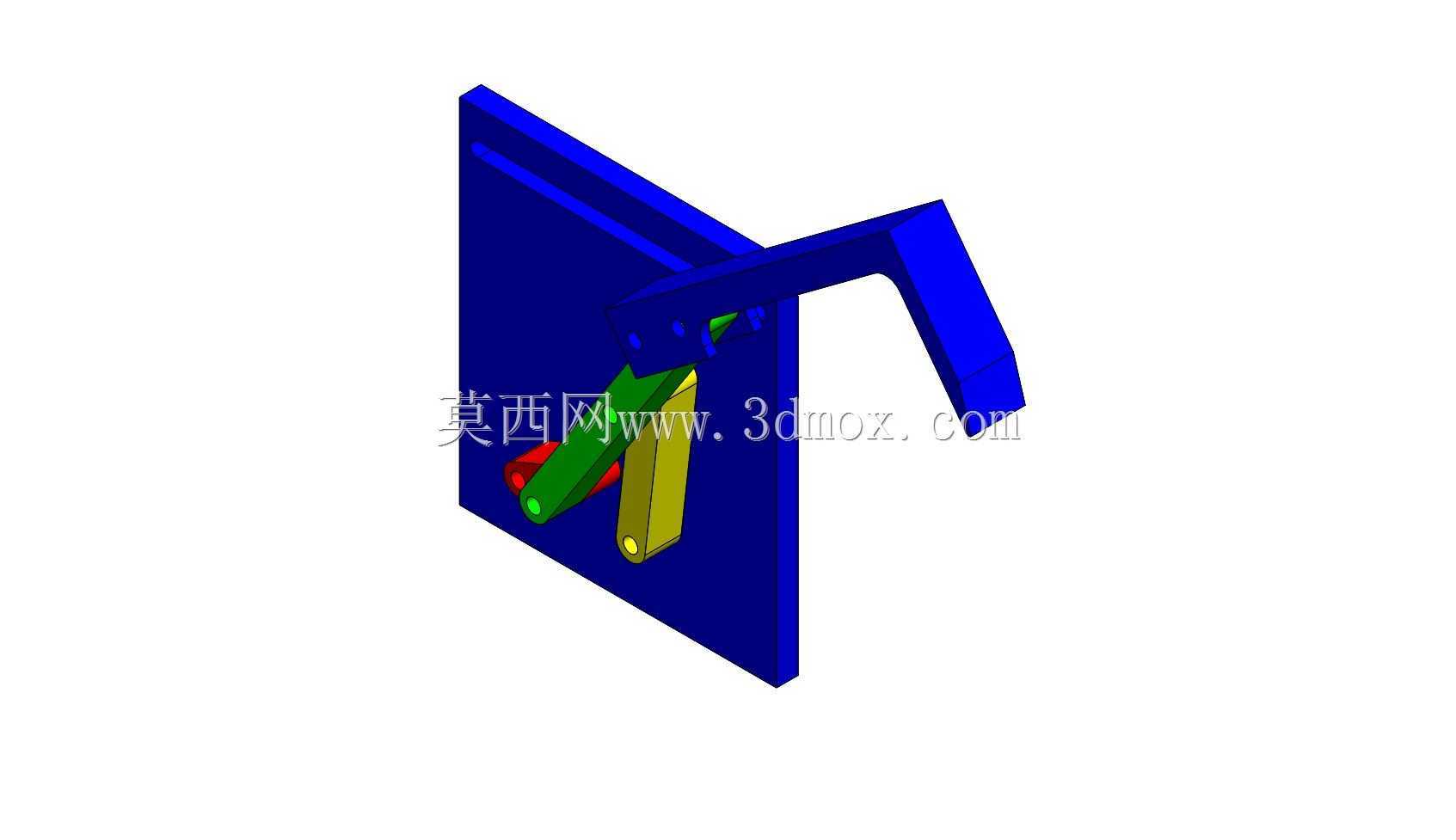

　　从安装边界来看，整套机构的安装板为矩形板式结构，四个角位置预留了沉头安装孔，可以直接通过螺栓固定在设备的安装立板或者型材机架上，安装时需要保证安装板的平面度，避免安装后各铰接轴出现倾斜导致运动卡滞。机构的整体厚度方向尺寸较小，适合安装在设备的侧边位置，不会占用过多的设备内部空间，输出端的运动方向平行于安装板平面，输出端的伸出长度可以根据实际工位需求调整输出摆杆的长度，不过需要注意的是，调整摆杆长度后需要重新校验轨迹的直线度，必要时调整导轨的安装位置，保证导轨的约束作用与连杆的运动轨迹匹配。

　　在实际选型应用时，需要根据工位需要的推料力、移送行程来调整各连杆的截面尺寸以及铰接轴的直径，如果负载较大，可以将连杆的材质从铝合金更换为45号钢并进行调质处理，铰接轴选用轴承钢淬火处理，提升整体的结构强度。如果是高速运行的工位，还需要对曲柄轮做动平衡处理，降低高速旋转时的振动，同时在各铰接位置添加润滑脂，保证运行顺畅。这套带导轨的Hoeken直线机构相比传统的纯连杆结构，在保留了连杆机构结构简单、动力输入方便优势的同时，通过导轨的辅助约束提升了轨迹精度和承载能力，是对经典机构的实用性优化，适合各类中低精度要求的往复直线动作工位使用，能够帮助设计人员简化设备结构，降低设备的制造成本和维护难度。
