小型探空火箭结构三维设计方案

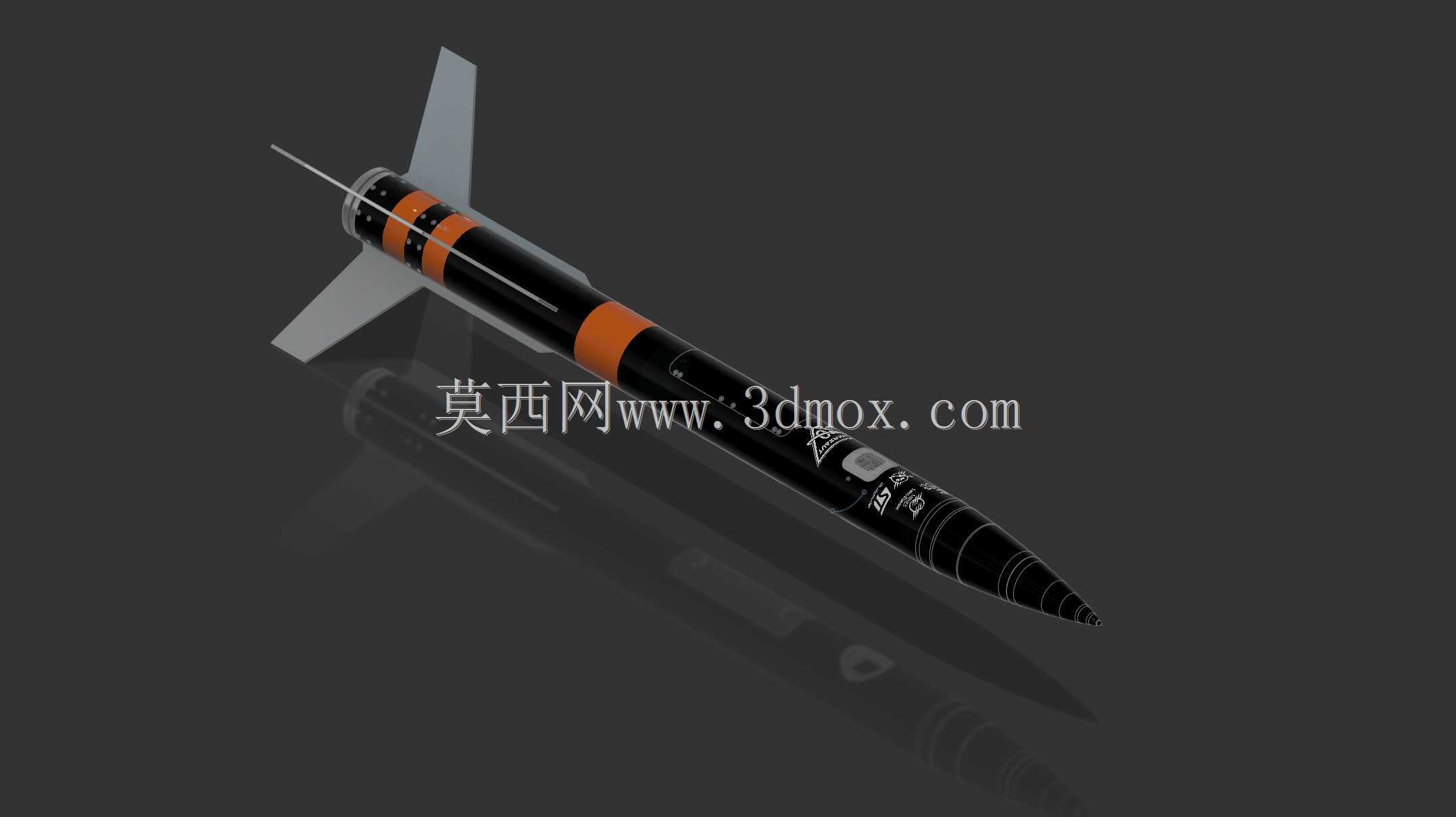

　　这套探空火箭的结构设计，核心服务于近地空间大气参数采集、高校航天教学试验、小型载荷搭载验证这类场景，整体构型完全围绕亚轨道飞行的气动需求与载荷搭载要求展开，没有冗余的装饰性结构，每一处外形设计都对应实际飞行阶段的受力与功能需求。箭体主体采用等直径圆柱段加锥形头部的经典旋成体布局，头部锥角经过多轮气动仿真迭代，匹配0.8到2.5马赫飞行速度区间的激波阻力特性，避免跨音速阶段出现阻力突增的问题，锥段内部预留的空腔可搭载大气温压传感器、微型信号发射模块这类轻量试验载荷，锥段与圆柱段的连接采用台阶式止口定位结构，保证装配同轴度的同时，能承受飞行阶段的轴向过载与气动加热带来的形变差。箭体圆柱段作为核心承力结构，内部沿轴向划分出航电设备舱、

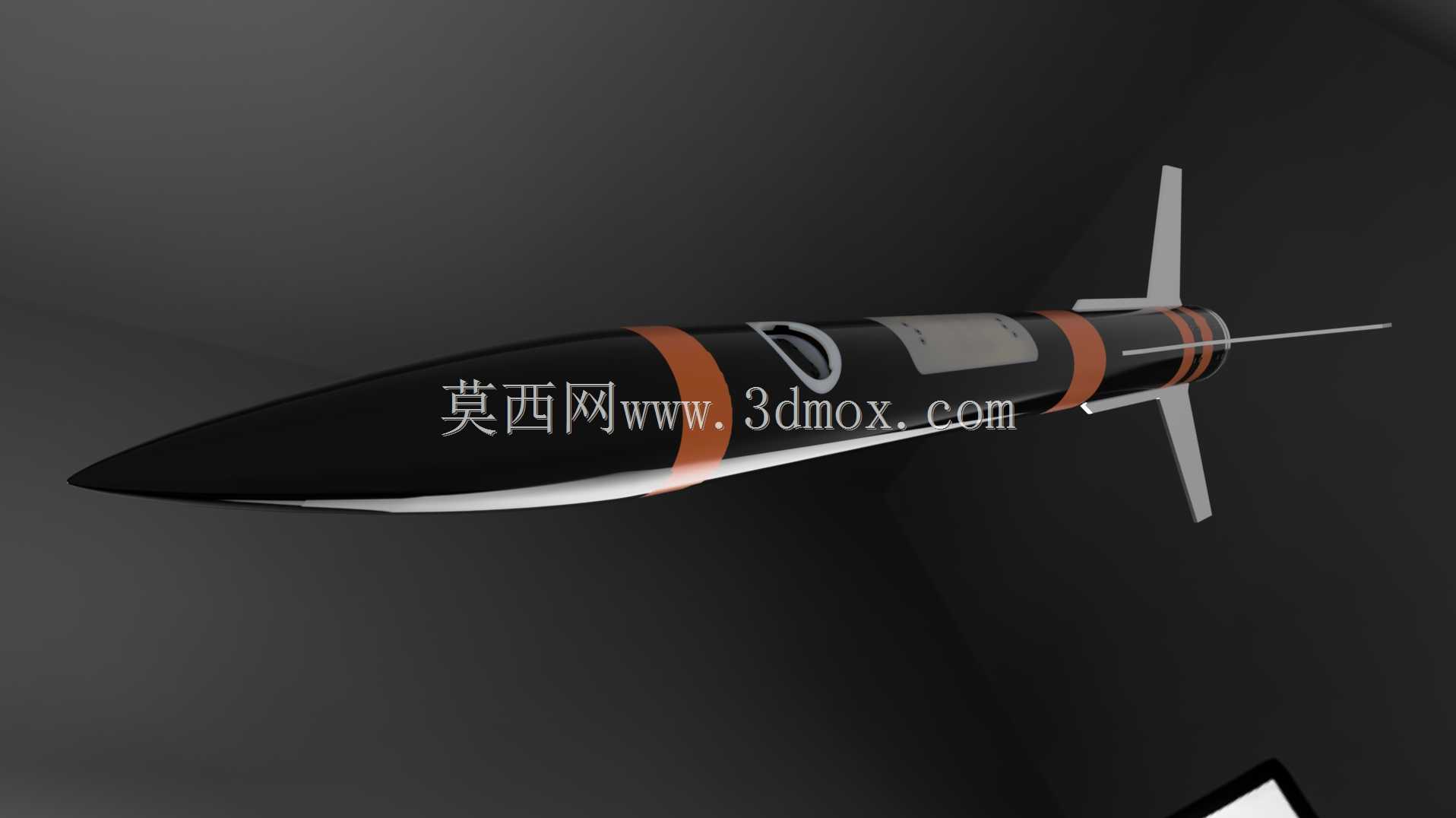

　　动力段、伞降回收舱三个独立舱段，各舱段之间采用径向销钉加端面密封的连接方式，既可以保证舱段之间的连接强度，承受发动机工作阶段的轴向推力与振动载荷，也能避免高空低温低压环境下舱内出现失压问题，影响航电设备的正常工作。箭体外侧的环形色带并非装饰结构，而是飞行过程中的光学识别标识，配合地面光学跟踪设备可以快速捕捉箭体飞行姿态，判断滚转、偏航的姿态偏差，色带的位置特意避开了舱段连接缝与传感器开孔位置，不会对结构强度与设备工作造成干扰。尾部的四片梯形尾翼采用对称式X型布局，翼型选用薄平板对称翼型，安装时与箭体轴线保持固定安装角，飞行过程中可以为箭体提供足够的稳定力矩，让箭体在动力段与无动力滑行阶段始终保持头部迎角在合理区间，

　　避免出现失稳翻滚的问题；尾翼与箭体的连接采用嵌入式安装座，翼根位置做了局部加厚处理，能够承受跨音速飞行阶段的翼面气动载荷，避免高速气流下翼面出现颤振。尾段中心预留的发动机安装位，匹配常用的小型固体火箭发动机安装接口，安装端面设计有定位凸台与压紧螺孔，能够保证发动机与箭体的同轴度，避免推力偏心带来的飞行轨迹偏差；尾段外侧预留的伞舱盖弹出机构安装位，可匹配顶出式伞降回收结构，在火箭到达弹道顶点后自动弹出减速伞与主伞，完成箭体的安全回收，降低试验成本。整套结构的外形尺寸控制上，箭体总长度与直径的长径比控制在合理区间，既保证飞行过程的气动稳定性，也能适配常规的地面发射架安装边界，发射滑块的安装位置经过重心配平计算，

　　保证火箭在发射架上滑行阶段与出架瞬间的姿态稳定，不会出现出架低头的问题。结构设计过程中，所有的受力连接位置都做了应力集中规避处理，舱段开孔位置都设计有局部加强筋，在保证整体结构强度满足飞行过载要求的前提下，尽可能降低结构自重，提升火箭的载荷搭载能力与飞行高度。箭体表面的所有凸起结构都做了顺气流方向的修型处理，减少附加阻力的同时，也避免局部气流分离带来的姿态干扰，航电设备的天线开孔位置特意布置在尾段靠前的位置，避开发动机尾焰的高温区域，保证遥测信号的传输稳定。
