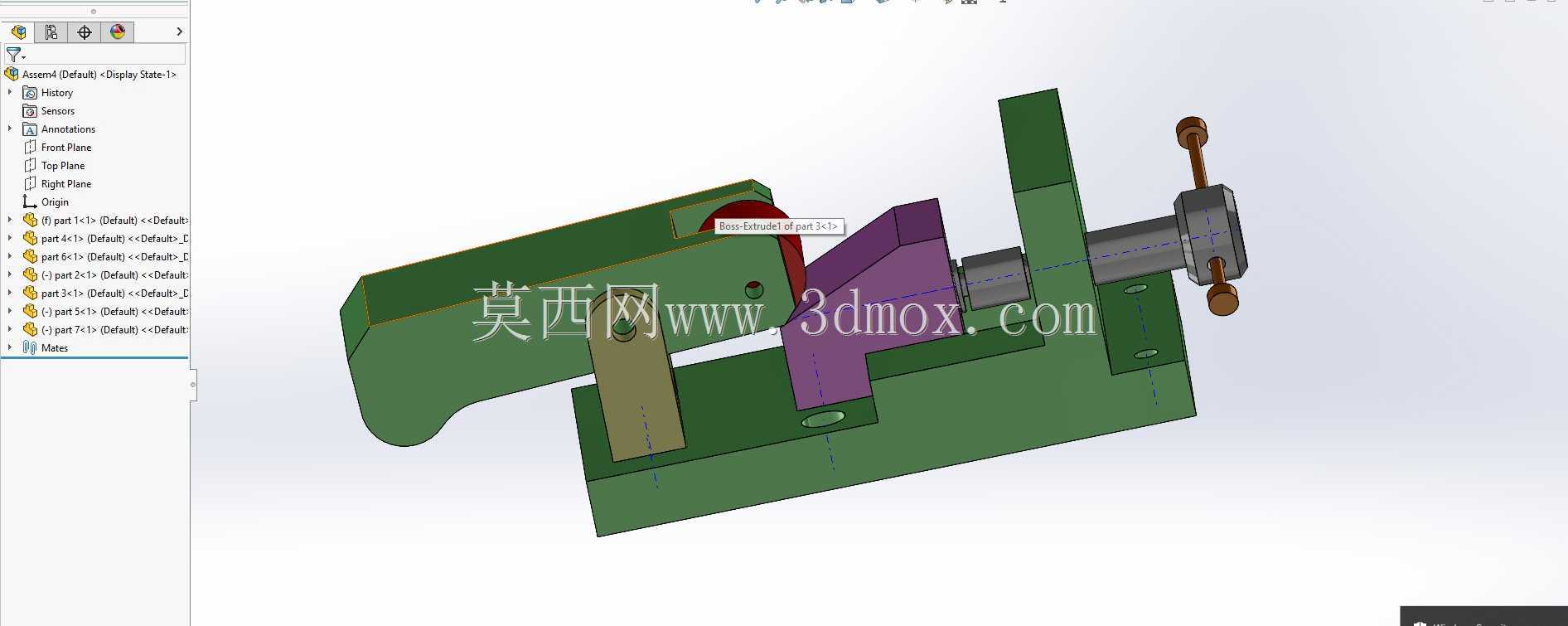

机加工用螺旋夹紧台式虎钳结构设计

　　这款台式虎钳是面向小型机加工、钳工修配场景设计的手动装夹夹具，核心采用螺旋副传动实现夹紧动作，适配普通台钻、小型铣床、钳工台的工位装夹需求，可夹持规则形状的金属、非金属坯料，完成钻孔、锉修、轻铣、攻丝等常规加工作业。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留了与工作台连接的安装孔位，安装边界可适配多数常规钳工操作台的T型槽间距，无需额外改造工作台即可完成固定，整体外形尺寸控制在小型工位可容纳的范围，不会占用过多操作空间，同时保证足够的夹持行程。活动钳身与固定钳身的贴合面采用导向槽结构，保证夹紧过程中活动钳身不会出现偏摆，夹持面设计有防滑齿纹，可避免工件在受切削力时出现滑移，针对不同厚度的工件，

　　螺旋副的行程可覆盖常规小型零件的装夹范围，操作端采用带摇柄的手轮结构，转动手轮时可通过丝杠带动活动钳身沿导向方向平移，手动施加的扭矩可通过螺旋副放大为足够的夹紧力，足以抵抗常规轻切削作业的切削反力。设计过程中特意将丝杠的支撑端做了加厚处理，避免频繁夹紧操作导致支撑部位出现磨损变形，钳身主体采用一体化的铸造结构思路，在保证整体刚性的同时，去除了非受力部位的多余材料，降低整体自重，方便工位间的转移调整。夹持块采用可更换的设计思路，当夹持面磨损后可单独更换钳口块，无需整体报废钳身，延长整体使用寿命。在实际应用中，这类虎钳除了常规机加工工位使用，也可用于装配工位的小型零件固定，完成零件的压装、销钉装配等作业，

　　夹紧力可通过手轮的转动扭矩手动控制，针对薄壁类零件可适当减小夹紧力，避免工件装夹变形，针对硬质金属坯料可施加足够扭矩保证装夹牢靠。导向槽部位预留了润滑脂加注的间隙，日常维护时只需定期在导向面和丝杠副上涂抹润滑脂，即可保证操作顺畅，避免卡滞。整体结构没有多余的复杂传动部件，零件加工难度低，普通机加工车间即可完成全部零件的加工装配，后期维护成本极低，非常适合小型加工车间、维修工位、实训教学场景使用。
