分布式光伏用晶硅太阳能电池板结构设计

　　在分布式光伏电站、户用并网发电系统、离网型光伏供电场景中，太阳能电池板是实现光生伏特效应的核心能量转换单元，其结构设计的合理性直接决定整套发电系统的长期运行可靠性与发电效率。不同于实验室小尺寸电池试样，量产应用的光伏组件需要兼顾户外耐候性、结构强度、安装适配性与散热性能，本次建模的晶硅类太阳能电池板，完全按照实际量产组件的结构逻辑完成三维构建，可直接用于光伏支架匹配校核、电站排布仿真、安装干涉检查等工程场景。

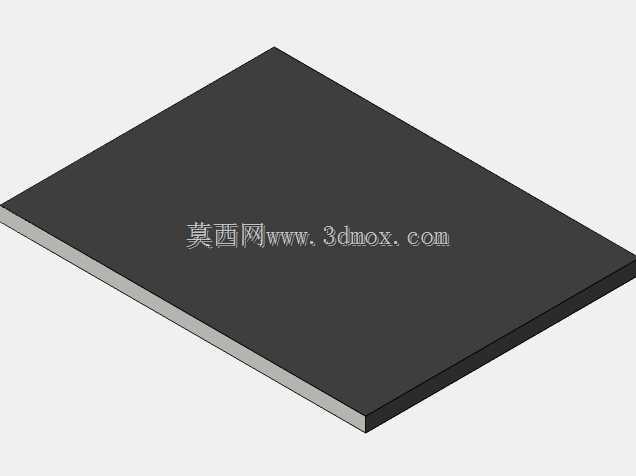

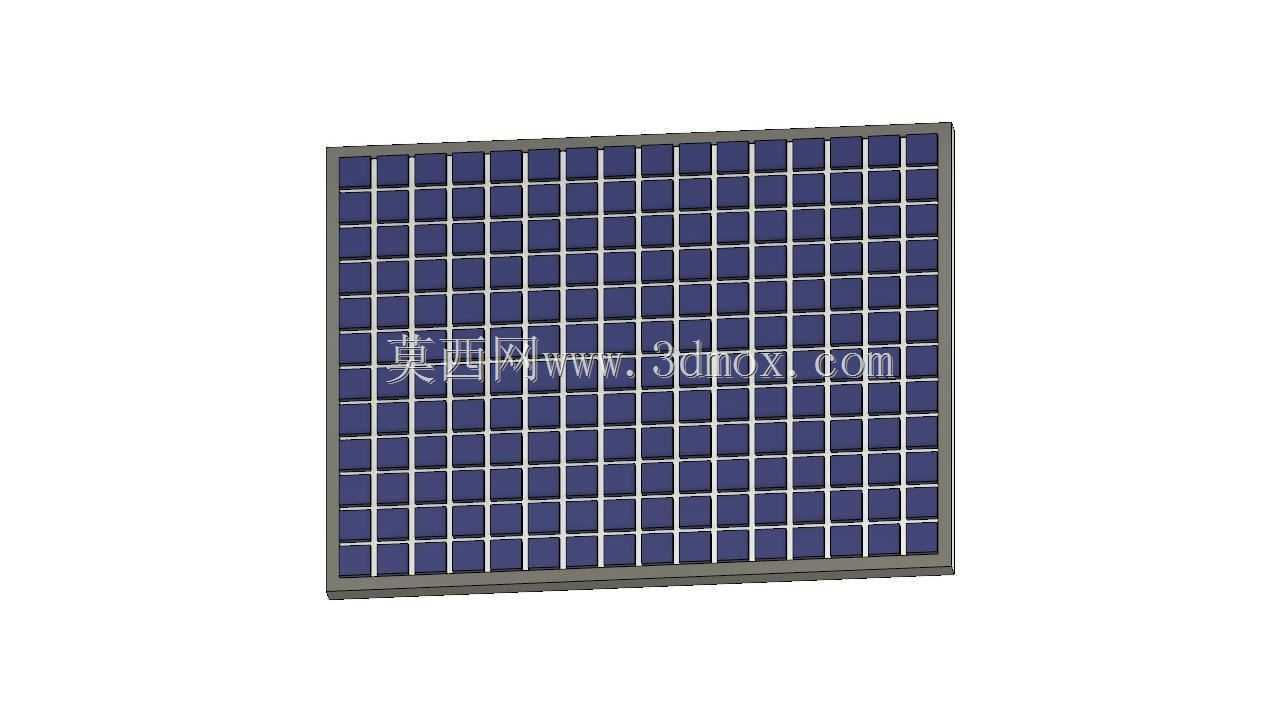

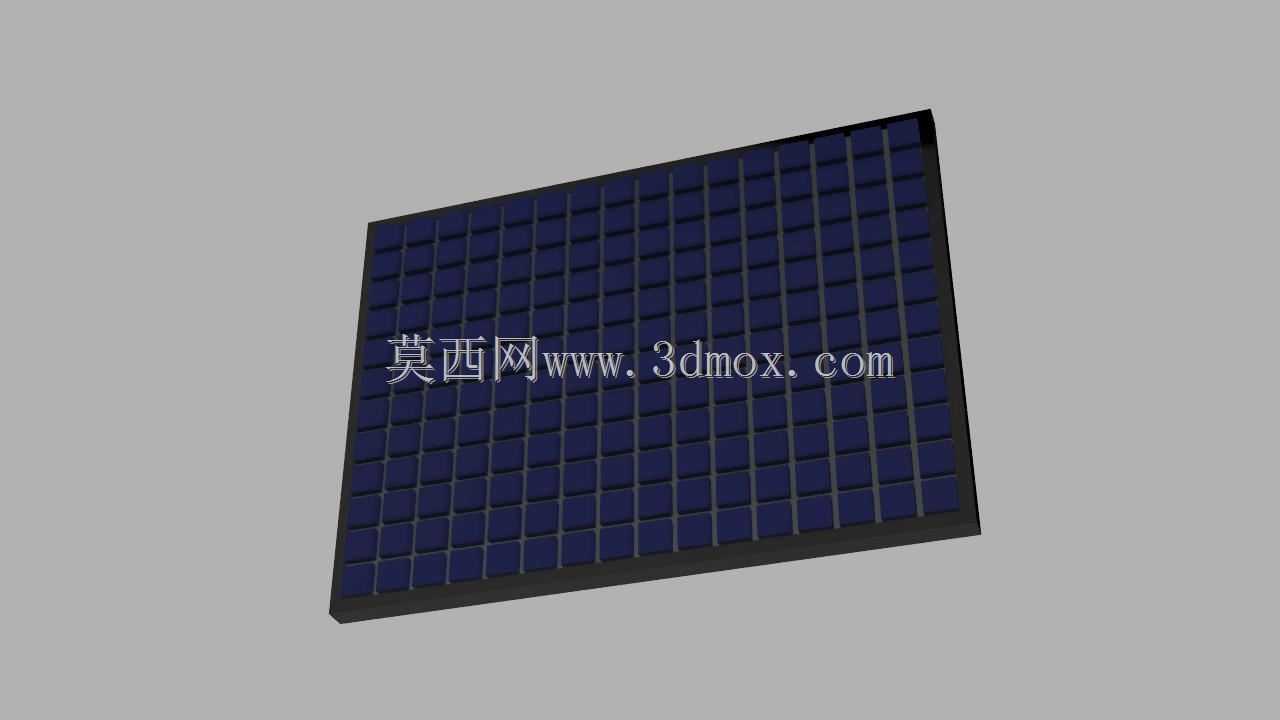

　　从实际用途来看，该类电池板主要承担将太阳辐射能转化为直流电能的功能，可独立搭配储能蓄电池构成离网供电系统，为偏远地区通讯基站、户外监测设备、牧区家用负载提供电力，也可通过组串式逆变器接入公共电网，参与分布式光伏并网发电，在工商业厂房屋顶、居民住宅屋顶、山地光伏电站、水面漂浮光伏电站中均有大规模应用。建模过程中首先还原了组件的层压结构逻辑：最外层为低铁超白钢化玻璃盖板，表面做了微结构减反处理的特征还原，厚度按照常规组件3.2mm的通用尺寸设定，边缘做了小圆角过渡，避免安装过程中应力集中导致的玻璃崩边；玻璃下方是EVA胶膜层，建模时通过装配间隙与材质区分体现层压结构，未做多余的夸张特征；核心发电单元为晶硅电池片阵列，按照6列12行的常规排布方式还原，单片电池片的尺寸按照156mm边长的常规M2尺寸设定，电池片之间的互联条、汇流条均做了简化但符合实际走向的结构还原，避免模型过于冗余影响装配调用效率；电池片下方为背板层，采用耐候PET材质的结构特征，边缘与铝合金边框的密封胶层也做了相应的结构体现。

　　边框部分采用常规阳极氧化铝合金边框结构，边框的截面尺寸按照行业通用的35mm厚度标准设定，边框四个角的角码连接位置做了装配特征还原，边框侧边预留的安装孔位、接地孔位均按照实际安装尺寸定位，孔位间距匹配主流光伏支架的压块安装尺寸，可直接用于安装模拟时的孔位对齐校核。边框的排水槽结构也做了还原，在户外降雨场景下，积存在组件表面的雨水可通过边框下沿的排水槽顺利排出，避免长期积水导致的边框腐蚀与玻璃表面水垢堆积。

　　设计思路上完全遵循户外光伏组件的实际工况要求：首先考虑结构抗风载能力，边框的壁厚按照1.4mm的常规量产标准设定，整体组件的外形尺寸按照1650mm*990mm的常规60片组件尺寸构建，安装时可通过压块固定在支架导轨上，也可通过边框预留的螺栓孔直接与支架连接，安装边界预留了足够的操作空间，组件与组件之间的排布间隙按照常规20mm的检修间隙设定，避免热胀冷缩导致的组件挤压变形。其次考虑散热需求，组件背面与支架安装面预留了100mm以上的通风间隙，建模时将组件的背面结构做了平整化处理，无多余凸起结构，保证空气流通时可顺利带走组件工作时产生的热量，避免工作温度过高导致的发电效率衰减。

　　在细节处理上，组件背面的接线盒位置按照常规居中偏上的位置设定，接线盒的尺寸按照行业通用的三分体接线盒尺寸还原，预留了线缆出线的位置特征，可用于后续线缆布线的仿真模拟。电池片表面的栅线结构做了简化处理，既体现了晶硅电池的外观特征，又不会导致模型面数过多影响大场景排布时的运行流畅度。整个模型的装配逻辑完全按照实际组件的生产装配顺序构建，从钢化玻璃铺设、EVA胶膜平铺、电池片串焊排布、汇流条焊接、背板覆盖、层压、边框打胶安装、接线盒粘接固化的全流程对应装配层级，方便结构工程师在做二次修改时可快速定位到对应零部件，调整尺寸参数适配不同功率等级的组件设计需求。

　　针对不同安装场景的适配性，该模型的边框安装孔位可兼容斜屋顶支架、平屋顶配重支架、地面固定支架、跟踪式支架等多种主流光伏支架的安装尺寸，在做电站整体三维排布时，可直接调用该模型进行阵列排布，校核前后排组件的阴影遮挡距离，检查支架与组件连接位置的干涉情况，也可用于光伏建筑一体化项目中的屋面安装模拟，验证组件与屋面防水材料、屋面承重结构的匹配性。在离网供电系统设计中，该模型也可用于模拟组件与储能柜、逆变器的安装位置关系，合理规划线缆走向，减少直流侧线缆的长度，降低线路损耗。
