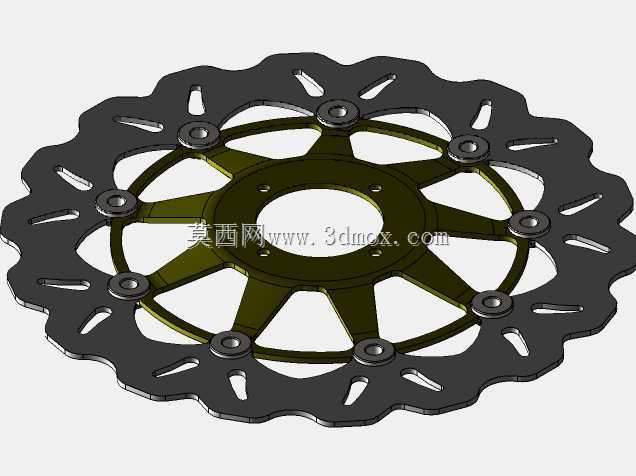

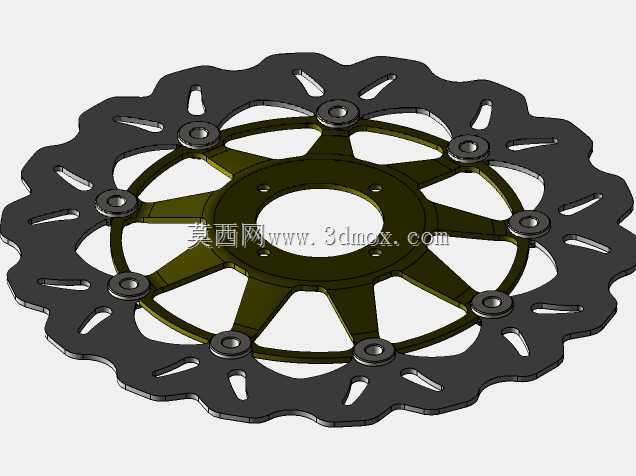

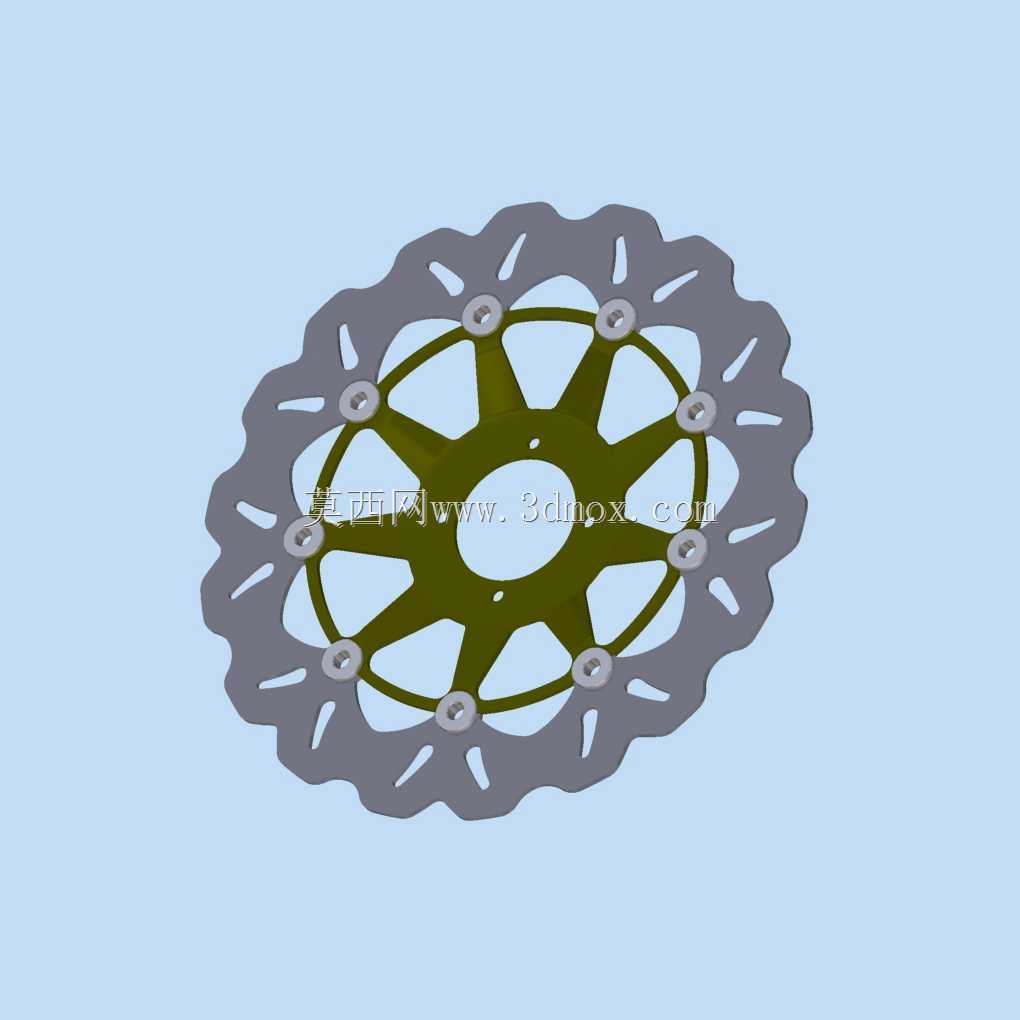

300mm规格半浮动赛车盘式制动盘结构

　　在场地赛车、改装性能车的制动系统选型与结构设计环节，制动盘作为核心摩擦承载部件，其结构合理性直接决定连续制动工况下的热稳定性、制动力矩输出一致性以及高速行驶时的方向稳定性。这款300mm直径的半浮动式盘式制动器结构，正是针对竞技场景下频繁重刹的使用需求开发，区别于民用车辆常用的一体式固定制动盘，半浮动结构的核心设计逻辑是将摩擦外圈与中心安装座做分体式连接，允许制动盘在受热膨胀时存在微小的径向与周向活动余量，避免高温下盘体因热胀冷缩产生翘曲变形，进而引发制动抖动、踏板行程异常变化等竞技场景下的致命问题。

　　从实际应用场景来看，这类300mm规格的制动盘通常适配中小排量场地赛车、赛道日改装家用车以及入门级方程式赛车的前轮制动系统，匹配对置四活塞制动卡钳使用时，能够在100km/h至0的制动过程中提供稳定的摩擦接触面，同时兼顾簧下质量的控制需求。设计过程中首先确定的是300mm的外径边界，这个尺寸既能够保证足够的摩擦力矩力臂，在相同卡钳夹紧力下获得更大的制动力矩，又不会因尺寸过大导致轮辋适配性下降——常规17寸竞技轮辋的内部安装空间刚好可以容纳该直径的制动盘，预留出卡钳安装与通风间隙后不会出现运动干涉。

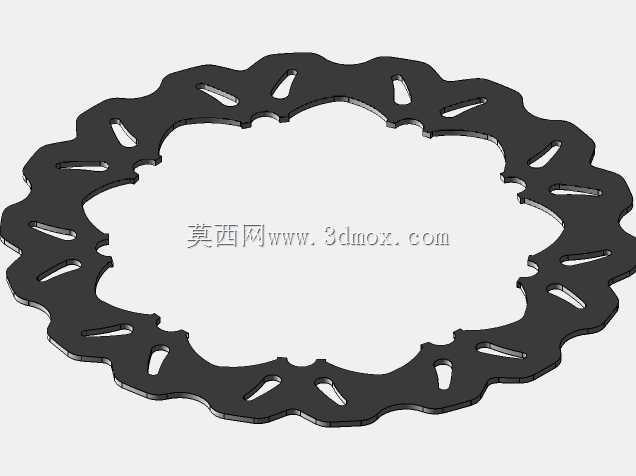

　　结构细节上，外圈摩擦环采用波浪形外轮廓设计，并非单纯追求外观效果，这种轮廓一方面可以在盘体旋转时持续切割周边空气，形成主动导风的效果，加速摩擦产生的热量散出，另一方面不规则的外边缘能够在制动片与盘体接触时持续刮除制动片表面的磨屑，避免磨屑在摩擦面堆积形成釉质层，导致摩擦系数下降。摩擦环表面开设的多组长条形散热槽，贯通盘体两侧，在高速旋转时形成空气对流通道，将摩擦产生的热量快速带出，连续重刹工况下盘体温度上升速率相比同尺寸实心盘降低30%左右，同时这些开槽也能够快速排走雨天制动时摩擦面的水膜，避免水滑导致的制动力突降。

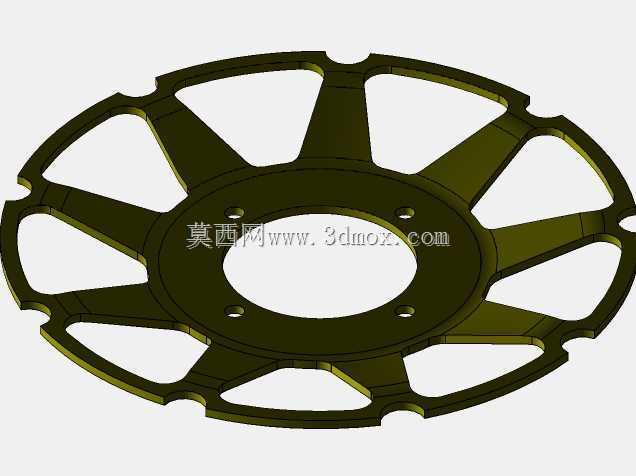

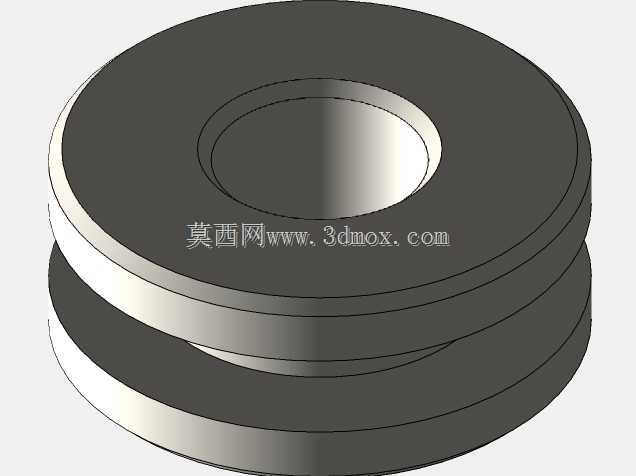

　　中心的安装座采用星形辐条结构，八根辐条均匀分布，在保证连接强度的前提下尽可能去除非受力区域的材料，有效降低整体重量，减少车辆簧下质量，提升悬挂系统的响应速度。摩擦环与中心安装座之间通过10组浮动连接组件固定，每组组件包含不锈钢连接销与缓冲垫圈，既能够限制摩擦环的轴向窜动量，避免制动时出现异常撞击异响，又可以给摩擦环预留足够的热膨胀活动空间，当盘体在连续制动下温度升高至数百摄氏度时，径向的膨胀量可以通过连接位置的间隙释放，不会对中心安装座产生额外的应力拉扯，也不会导致盘体出现平面度超差的问题。

　　安装边界方面，中心安装孔采用标准的多螺栓孔位布局，适配主流竞技车型的轮毂轴承座安装尺寸，安装面的平面度公差控制在0.02mm以内，保证装配后制动盘的端面跳动量符合竞技使用要求，避免高速制动时出现方向盘抖动的问题。摩擦环的厚度设计兼顾了耐磨寿命与散热效率，在保证足够热容量的前提下不会因过厚导致重量超标，摩擦面的表面粗糙度设计也匹配竞技级制动片的摩擦特性，能够在制动初期快速达到最佳工作摩擦系数，无需过长的磨合行程。

　　在建模过程中，所有连接位置的配合公差都按照实际竞技部件的装配要求设定，浮动销与安装孔之间采用间隙配合，既保证活动顺畅又不会出现松旷量过大的问题，所有的棱角位置都做了倒角处理，避免应力集中导致的部件开裂，尤其是摩擦环与浮动销接触的位置，做了局部加强设计，承受制动时传递的扭矩时不会出现开裂变形。整个结构的重量分布经过优化，旋转时的动平衡特性良好，高速旋转时不会产生额外的离心振动，适配赛车最高200km/h以上的行驶速度需求。
