多角度弯式制动系统油管铰接空心接头

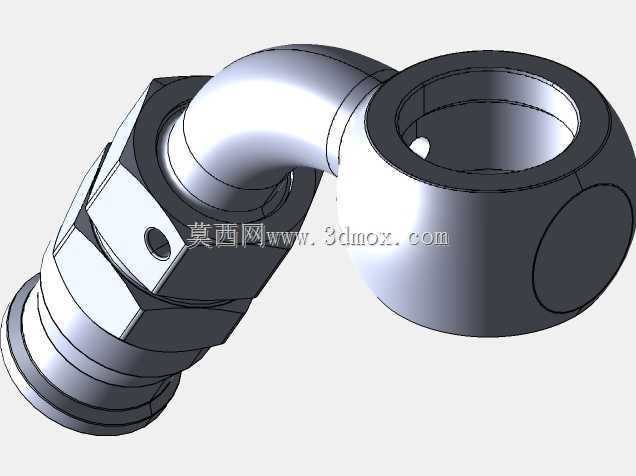

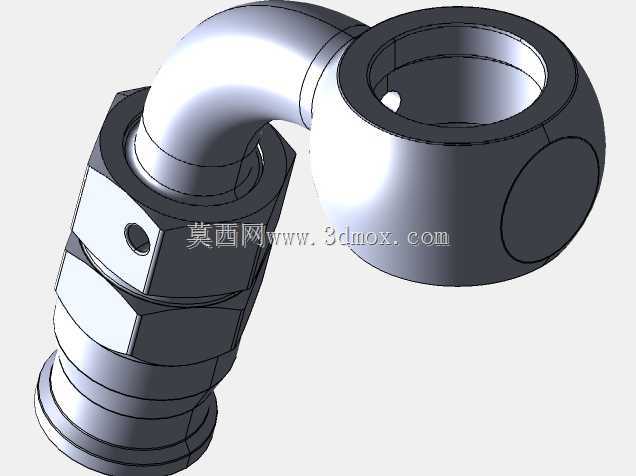

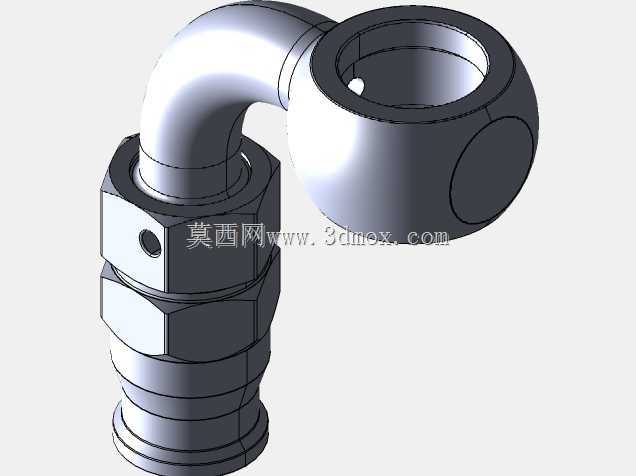

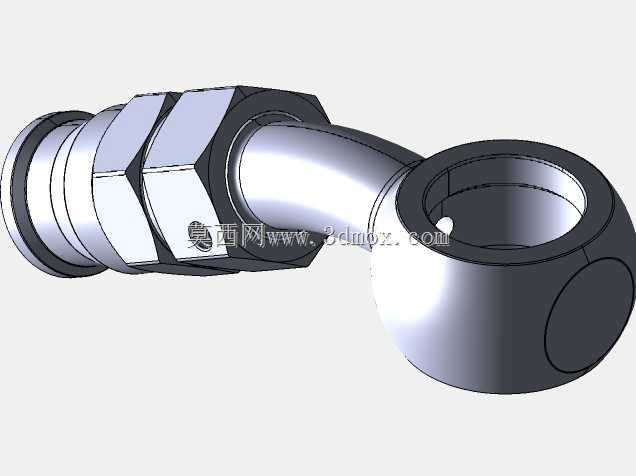

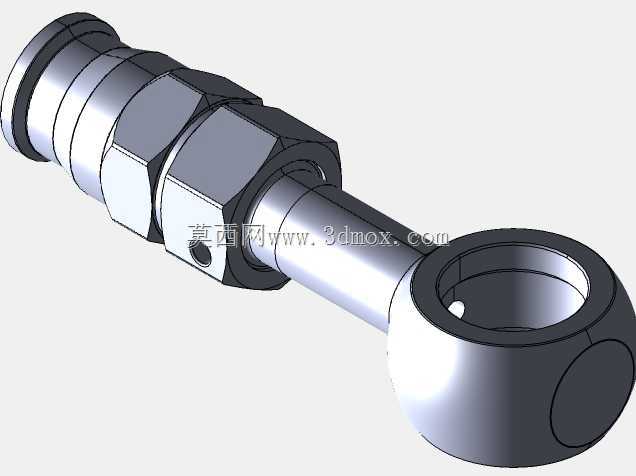

　　在液压制动系统的管路布局中，铰接式油管接头（即行业内常称的BANJO接头）是解决狭小空间内管路走向适配、避免硬管弯折应力集中的核心连接件，本次呈现的10mm通径系列弯式铰接接头，覆盖0度、30度、60度、75度、90度五种弯折角度，可适配布雷博系列高性能制动器的油路接口安装需求。这类接头最早应用于摩托车高性能制动改装领域，随着液压制动系统在乘用车、特种作业车辆、山地自行车油压碟刹上的普及，多角度铰接接头的应用场景已经覆盖了所有需要紧凑布局液压油路的制动单元。从实际装车工况来看，制动管路的布置往往需要避让悬架跳动行程、转向机构运动包络、车架焊接凸台等硬边界，直型铰接接头无法适配所有安装角度，强行扭转油管会导致金属油管产生塑性变形、

　　橡胶油管出现扭曲应力，长期使用后会出现油路堵塞、密封失效、油管破裂等故障，而分角度的弯式接头可以直接匹配不同走向的管路需求，安装时无需对油管进行二次弯折，从根源上降低了管路装配的内应力。该系列接头的通径为10mm，适配对应规格的制动油管，铰接端采用标准球面密封结构，配合铜制密封垫片可以实现高压制动液的静密封，在制动系统峰值15MPa以上的工作压力下不会出现渗漏。接头的螺纹端采用六角锁紧结构，对边尺寸符合通用五金工具的适配标准，现场装配时可以使用普通开口扳手完成锁紧操作，无需定制专用工装。设计这类多角度接头时，首先要确定的是铰接球头的中心高与弯管段的曲率半径，曲率半径过小会导致油路通流截面突变，增大制动液流动的沿程阻力，

　　影响制动踏板的响应速度；曲率半径过大则会增加接头的整体外廓尺寸，无法适配制动器附近的狭小安装空间。本次的系列接头在弯折处采用了大圆弧过渡的流道设计，内壁无直角突变，通流面积全程保持一致，不会因为弯折角度的变化产生节流效应。安装边界方面，该系列接头的铰接端通孔与制动器本体的油孔对位精度控制在0.1mm以内，锁紧螺母拧紧后，弯管段的朝向可以根据安装需求在360度范围内微调，配合不同弯折角度的选型，可以覆盖绝大多数制动卡钳的油路布局需求。在实际选型过程中，技术人员需要先测量制动器接口到油管固定点的空间相对位置，计算出管路需要的弯折角度，选择对应角度的接头后，要确认接头弯管段与卡钳本体、轮毂、防尘罩等周边部件的最小间隙大于3mm，

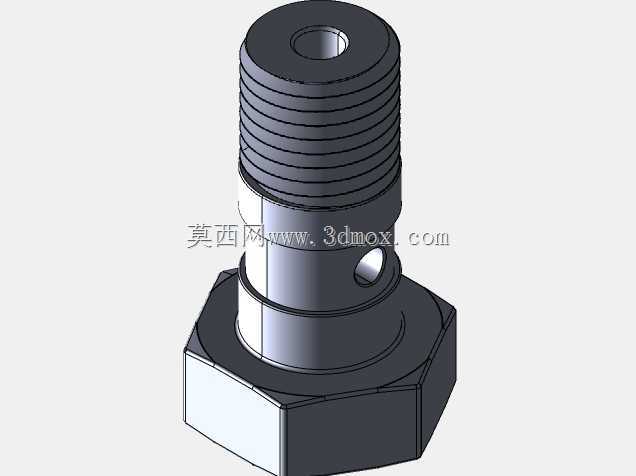

　　避免车辆行驶过程中振动导致接头与周边部件产生摩擦磨损。不同于普通的直通管接头，BANJO铰接接头的密封依赖于铰接螺栓的锁紧力矩，力矩过大会导致密封垫片过度压缩产生永久变形，力矩过小则会出现密封面压合不足渗漏，该系列接头的六角端面设计有垫片定位槽，可以避免密封垫片在装配过程中移位，降低了对操作人员装配经验的要求。从结构强度来看，接头整体采用金属材质一体成型，弯折处无焊接接缝，经过高压爆破测试可以承受3倍以上的系统额定工作压力，完全满足制动系统的安全冗余要求。在三维建模过程中，该系列接头采用参数化设计逻辑，将弯折角度、弯管段长度、螺纹规格、铰接球头直径设置为可变参数，后续如果需要适配不同通径、不同安装角度的需求，可以直接通过参数调整快速生成新的模型，无需重新绘制基础特征。建模时重点还原了接头的所有安装配合特征，包括螺纹段的退刀槽、六角头的倒角、铰接球头的密封面粗糙度要求、弯管段的外壁壁厚，所有尺寸均按照实际加工公差要求进行标注，导入装配环境后可以直接进行干涉检查与管路布局模拟，帮助设计人员在虚拟装配阶段就发现管路布局的干涉问题，减少物理样机阶段的改模次数。对于从事制动系统改装、整车管路设计的技术人员来说，这类分角度的标准铰接接头模型可以直接调用到装配体中，大幅缩短管路布局的设计周期，避免自行建模时出现的尺寸偏差导致后续加工件无法装配的问题。
