多棱面中空回转类异形结构件设计

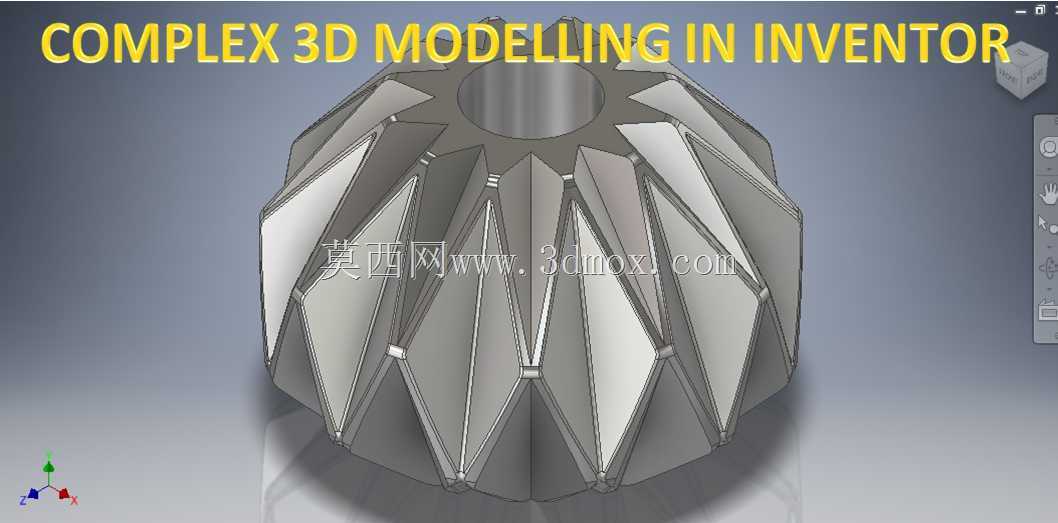

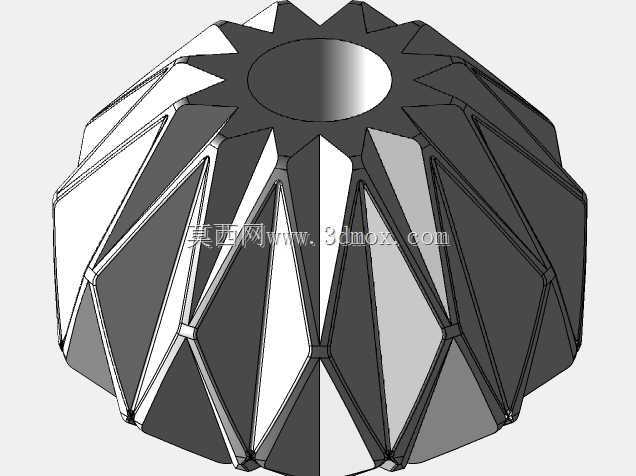

　　这类多棱面中空回转结构件，常应用在需要特殊流道导向、紊流生成或是装饰性包覆的工业场景中，比如部分流体混合设备的内芯构件、特种灯具的散热外罩、或是定制化机械的外观装饰与功能结合的包覆件，其结构设计需要兼顾力学性能与成型可行性，不能只追求外观的几何复杂度而忽略实际加工与装配的边界要求。从结构本身来看，该构件以中心同轴通孔为装配基准，外轮廓采用均匀分布的菱形棱面拼接形成类球面的回转形态，每一个棱面的交线都沿径向与中心孔的轴线形成固定夹角，保证整体结构的周向对称性，这种对称设计能让构件在高速回转工况下保持动平衡，避免因质量分布不均产生的径向振动。设计过程中，首先要确定中心通孔的直径与轴向长度，这部分是整个构件的安装基准，

　　需要匹配对应安装轴的配合公差，若用于流体场景，中心孔的内壁粗糙度还要满足介质流通的要求，避免残留杂质或是产生过大的流阻。外轮廓的棱面划分需要先确定周向的等分数量，等分数量过多会大幅提升加工难度，数量过少则无法形成流畅的类球面过渡效果，每一个菱形棱面的四个顶点都需要落在同一个虚拟的回转球面上，保证外轮廓的整体圆度误差控制在装配允许的范围内，相邻棱面之间的交线需要做微小的圆角过渡，避免应力集中，尤其是在构件承受交变载荷的工况下，尖锐的交线位置很容易成为疲劳裂纹的起始点。从安装边界来看，构件的轴向两端需要设计定位基准面，一端可以贴合安装座的端面，另一端可以通过锁紧螺母或是端盖进行轴向固定，周向的定位可以依靠中心孔与轴的过盈配合，

　　或是在中心孔内设计键槽来传递扭矩，若用于非回转的静态场景，比如装饰外罩，则可以在棱面的隐蔽位置设计安装卡扣或是螺纹孔，避免外露的固定件破坏整体的外观一致性。在实际建模过程中，需要先绘制中心的基准轴与基准平面，通过周向阵列的方式生成初始的棱面骨架，再逐个调整棱面的倾斜角度，保证所有棱面拼接后没有缝隙或是重叠，同时要校验整体的壁厚均匀性，尤其是棱面交线位置的壁厚，不能出现局部过薄导致的结构强度不足，也不能出现局部过厚导致的材料浪费或是注塑、铸造过程中的缩孔缺陷。如果该构件采用金属切削加工，需要考虑刀具的可达性，棱面之间的凹陷位置要保证铣刀能够顺利进刀，避免出现加工死角；如果采用增材制造工艺，则需要考虑支撑结构的添加位置，

　　尽量将支撑设计在非外观面或是后续可以去除的位置，减少后处理的工作量；如果采用注塑成型，则需要设计合理的拔模斜度，保证构件能够顺利从模具中脱出，同时浇口位置要选择在中心孔的端面，避免在外观棱面上留下浇口痕迹。这类结构的力学性能也需要重点考量，均匀分布的棱面结构相比光滑的球面，在相同壁厚下拥有更高的结构刚度，能够承受更大的径向载荷，同时棱面之间的凹槽可以起到导流的作用，当流体流经构件外表面时，凹槽会引导流体形成微小的涡流，提升换热或是混合的效率，这也是这类结构常被用在换热设备内芯、静态混合器构件中的原因。在装配校验环节，需要模拟构件与周边相邻零件的间隙，尤其是棱面的外凸位置，要保证在回转过程中不会与周边的壳体或是其他零件发生干涉，轴向的窜动间隙也要控制在合理范围内，避免工作过程中出现异响或是磨损。另外，构件的重量控制也很重要，在保证结构强度的前提下，可以在中心孔与外棱面之间的实体部分设计轻量化的空腔，但是空腔的设计不能破坏整体的结构对称性，避免影响动平衡，同时空腔的位置要避开应力集中的区域，防止在载荷作用下出现结构变形。对于表面处理的要求，如果是用于外观场景，棱面的表面需要做抛光或是阳极氧化处理，保证每一个棱面的反光效果一致，提升整体的质感；如果是用于工业功能场景，棱面的表面可以做喷砂或是钝化处理，提升表面的耐磨性与抗腐蚀能力，延长构件的使用寿命。
