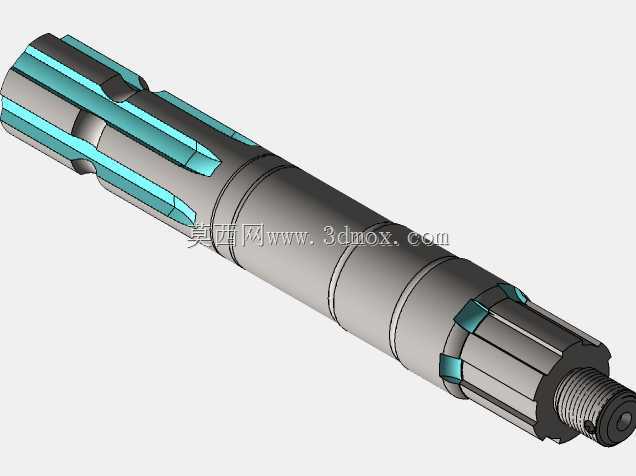

CA6140车床传动系统花键输入轴结构

　　该轴类零件应用于普通卧式车床主轴箱传动链路输入端，承担外部动力输入与扭矩传递的核心功能，是连接动力源与主轴变速机构的关键传动构件。在车床实际运行过程中，动力从电机经带轮传递至该轴后，通过轴上设置的花键段与滑移齿轮配合，实现不同转速档位的动力切换，将扭矩逐级传递至主轴，带动装夹在卡盘上的工件完成回转切削动作，其结构可靠性直接决定车床传动系统的运行稳定性与动力传递效率。从结构设计逻辑来看，该轴采用阶梯轴布局形式，各轴段直径依据装配关系、受力状态与安装定位需求逐段变化，两端花键段采用矩形花键结构，相比平键连接具备更高的定心精度与承载能力，可承受齿轮滑移过程中的冲击载荷与交变扭矩，适配车床频繁换挡变速的工况需求。

　　轴身设置的多个环形轴肩分别承担轴承定位、齿轮轴向限位、密封件安装的功能，各轴段的过渡圆角经过匹配设计，可有效降低应力集中系数，避免长期交变载荷下出现轴段疲劳断裂问题。轴端设置的外螺纹段用于配套锁紧螺母，实现端部轴承内圈的轴向锁紧固定，螺纹尾部设计有退刀槽结构，保证螺纹加工精度与螺母装配到位，同时避免装配过程中出现干涉问题。从安装边界维度考量，该轴的各轴段长度与直径公差需严格匹配主轴箱对应安装孔位的尺寸链要求，两端支撑轴段与深沟球轴承内圈采用过渡配合，保证轴系回转精度的同时便于装配拆卸；花键段的大径、小径与键宽公差符合花键连接标准，保证滑移齿轮在花键上滑动顺畅无卡滞，同时传递扭矩时无过大间隙导致的传动冲击。

　　轴上安装齿轮的轴段采用h6公差等级，与齿轮内孔配合保证齿轮的回转同轴度，避免齿轮运转出现偏摆引发的传动噪音与齿面异常磨损。在实际建模过程中，需重点关注花键齿形的参数准确性，保证齿距、齿形角与齿向公差符合设计要求，同时各轴段的同轴度、圆柱度形位公差需在建模阶段通过基准约束体现，确保后续生成的工程图可直接指导生产加工。该轴的热处理工艺匹配其受力特性，花键段与轴颈位置需进行表面淬火处理，提升表面硬度与耐磨性，芯部保持足够韧性以承受冲击载荷，建模时可通过不同材质分区的设置体现热处理区域的差异，为后续工艺仿真提供基础模型支撑。在装配场景中，该轴装入主轴箱后，需保证两端轴承外圈与箱体孔位贴合到位，锁紧螺母的预紧力控制在合理区间，既避免轴系出现轴向窜动，也防止预紧力过大导致轴承运转温升过高。轴上配套的密封件安装槽尺寸需与标准密封圈规格匹配，防止主轴箱内润滑油泄漏，同时阻挡外部切削液、粉尘进入轴承内部，延长支撑轴承的使用寿命。
