离心泵蜗壳流道结构三维设计

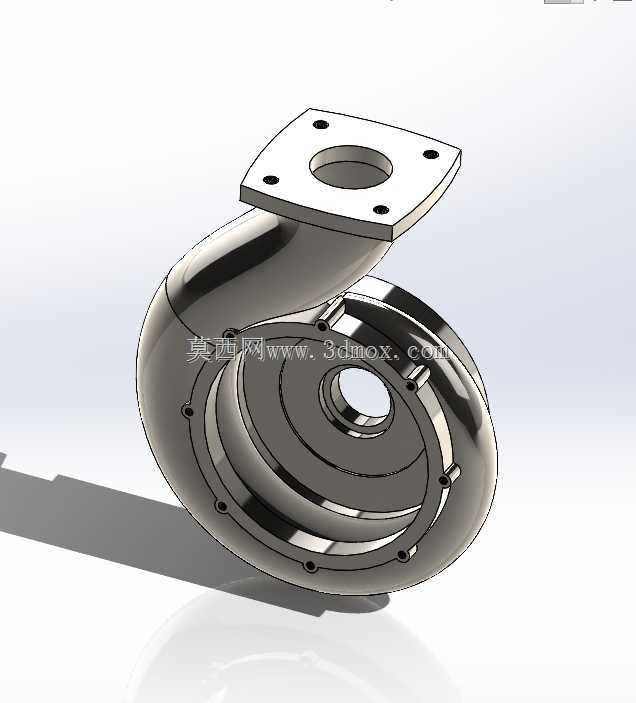

　　该蜗壳作为离心泵核心过流部件，主要应用在单级端吸离心泵、清水输送泵、化工流程泵等流体输送设备中，承担着收集叶轮甩出的高速流体、将流体的动能逐步转化为压力能、降低流体流动损失的核心作用，直接决定泵组的运行效率与运行稳定性。从结构设计来看，该蜗壳采用螺旋形压水室结构，流道截面沿着叶轮旋转方向逐步扩大，截面变化率严格按照水力设计公式计算匹配，保证流体在流道内匀速流动，避免局部流速突变产生的涡流损失与水力冲击。蜗壳上部设置方形出口法兰，法兰面加工有密封贴合平面，四个安装螺栓孔沿法兰周向均匀分布，可直接与出口管路配对法兰对接，安装时需保证法兰密封面平行度偏差不超过0.1mm，避免密封垫片受压不均产生泄漏。

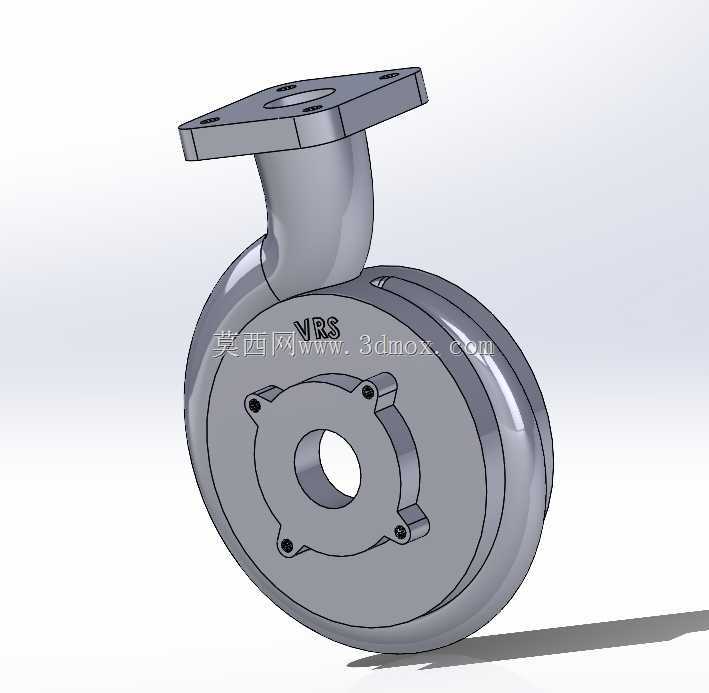

　　蜗壳与泵盖配合的端面上设置环形密封槽与周向布置的螺栓连接孔，安装时通过螺栓将蜗壳、叶轮、泵盖、悬架部件串联锁紧，配合面采用O型圈或密封垫片实现静密封，防止泵内高压流体外泄。设计过程中，首先根据泵的设计流量、扬程参数确定蜗壳基圆直径，基圆直径比叶轮出口直径大3-5mm，既保证叶轮与蜗壳之间留有合适的间隙避免运转刮擦，又不会因为间隙过大造成容积损失升高。蜗壳的隔舌位置角度经过反复校核，隔舌与叶轮出口的间隙控制在合理范围，间隙过小容易产生压力脉动引发泵组振动，间隙过大则会降低泵的水力效率。流道内壁做光滑过渡处理，所有转角位置均采用大圆角过渡，避免流体在转角处产生脱流，降低流动阻力。从安装边界来看，该蜗壳的径向尺寸需匹配泵体的安装腔体，

　　出口法兰的中心高度与泵组安装底座的中心高保持一致，保证管路对接时无额外安装应力。蜗壳的壁厚根据泵的设计工作压力选取，承压部位做加厚处理，满足水压试验1.5倍工作压力无渗漏、无变形的强度要求。在实际工程应用中，该结构蜗壳适配的泵组可用于市政供水、建筑给排水、工业循环水输送、轻度腐蚀性化工介质输送等场景，运行时流体从叶轮外缘进入蜗壳流道，沿着螺旋流道逐步减速升压后从出口法兰进入输送管路，蜗壳的流道设计精度直接影响泵的效率曲线平坦度，合理的蜗壳结构可让泵在宽流量区间内保持较高运行效率，降低泵组运行的能耗。建模过程中对所有安装配合面、密封面的尺寸公差做了对应标注，螺栓孔位置度满足装配要求，可直接用于后续的工程图生成、铸造工艺编制以及装配干涉检查。
