谐波驱动赤道支座精密传动结构

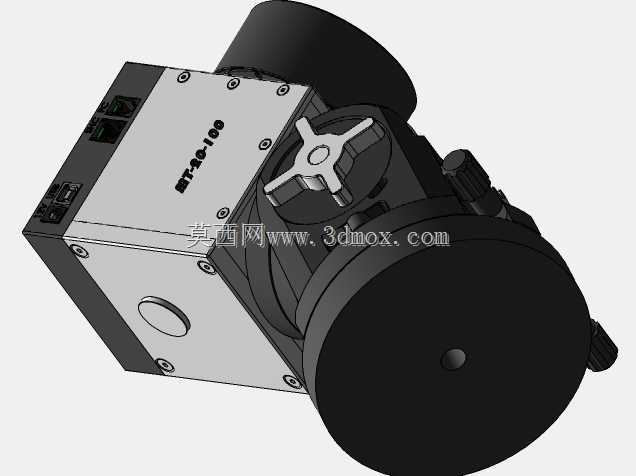

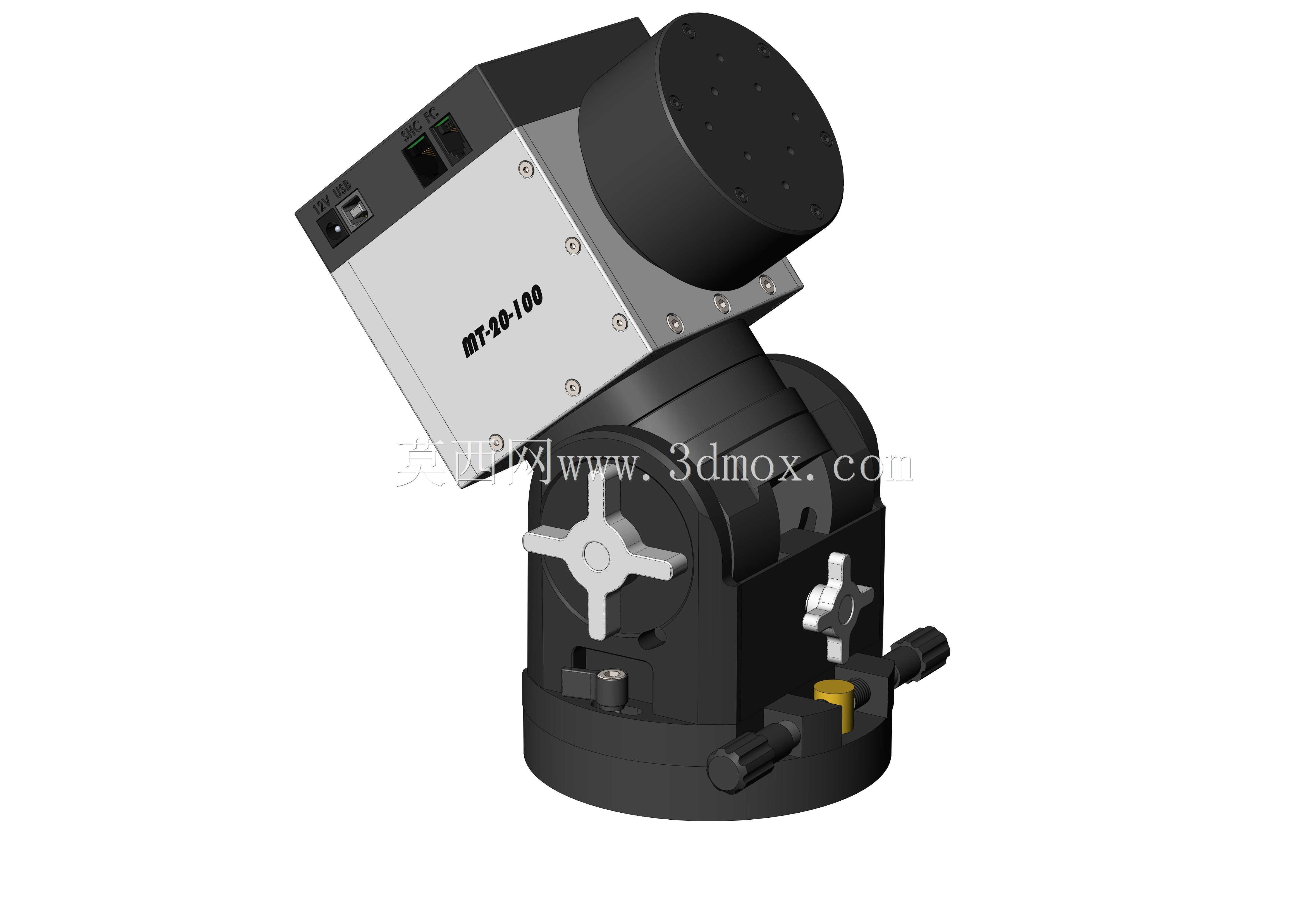

　　在精密光学跟踪、天文观测设备、卫星通信地面站以及高精度伺服转台领域，赤道式支撑结构是实现目标精准跟踪的核心承载部件，这款采用谐波传动作为核心驱动方案的赤道支座，正是针对这类需要高精度回转、低回差传动、紧凑安装空间的应用场景开发的结构方案。不同于传统蜗轮蜗杆驱动的赤道支座存在的回程间隙大、长期运行磨损后精度衰减快、整体结构笨重的问题，这套结构将谐波减速器的柔轮、刚轮、波发生器集成到支座的回转关节内部，省去了额外的传动连接法兰，让整个驱动单元和支撑本体融为一体，大幅压缩了轴向与径向的安装尺寸。从结构布局来看，支座的固定端采用一体化铣削的箱体结构，安装基准面经过平面度公差约束，能够直接对接设备的底部安装机架，

　　箱体内部预留了谐波组件的安装定位止口，波发生器输入端直接连接伺服驱动单元，不需要额外添加联轴器补偿同轴度误差，这就要求在建模阶段严格控制各配合面的形位公差，尤其是谐波组件安装位的同轴度、端面跳动公差，必须匹配谐波减速器厂家给出的安装精度要求，否则会导致柔轮受力不均，大幅缩短组件使用寿命，甚至出现卡滞、传动不畅的问题。回转输出端采用交叉滚子轴承作为主支撑，能够同时承受径向载荷、双向轴向载荷以及倾覆力矩，刚好匹配赤道支座在倾斜姿态下承载光学载荷、跟踪设备时的复杂受力状态，不需要额外搭配多组向心轴承和推力轴承组合支撑，进一步简化了结构，降低了装配环节的调整难度。在实际使用场景中，这类谐波驱动赤道支座主要承担两个正交维度的回转驱动功能，

　　一个维度匹配地球自转角速度实现赤经方向的连续跟踪，另一个维度实现赤纬方向的角度调整，因为谐波传动本身具备大减速比、零背隙、传动效率平稳的特性，即使在低速跟踪状态下也不会出现爬行现象，能够满足长时间连续跟踪目标时的速度稳定性要求，不会因为传动间隙导致跟踪目标丢失。设计过程中需要重点考虑安装边界的匹配：固定端的安装孔位采用等节距分布的螺纹孔设计，能够适配不同规格的设备安装底座，输出端的法兰面预留了通用的载荷安装接口，既可以搭载小型光学镜头、通信天线，也可以通过转接板连接更大尺寸的载荷组件；整体结构的外轮廓没有突出的尖锐结构，所有走线位置都预留了内部穿线通道，避免设备回转过程中出现线缆缠绕、拉扯的问题。从结构细节来看，

　　支座侧面设置了手动调节旋钮，在设备调试、断电状态下可以通过手动方式调整回转角度，旋钮内部集成了阻尼结构，手动调整时不会出现空程，调整到位后可以通过锁紧结构固定角度，方便初始点位的校准。箱体的拼接面都设计了密封槽，搭配密封圈可以实现IP54级别的防护能力，能够在户外露天场景下使用，阻挡灰尘、雨水进入内部传动腔，保证润滑脂长期有效，降低维护频率。不同于市面上常见的分体式驱动支座结构，这套方案把驱动、支撑、锁紧、手动调节功能全部集成在一个紧凑的壳体内，整体重量比同载荷等级的蜗轮蜗杆支座降低40%左右，非常适合搭载在移动观测设备、便携站这类对重量和安装空间有严格限制的场景。建模过程中对所有运动部件都做了干涉检查，尤其是谐波柔轮的变形空间、轴承的安装间隙、锁紧机构的动作行程，都按照实际装配公差预留了合理的间隙，避免实际加工装配后出现运动卡滞的问题；所有受力连接部位的壁厚都经过受力仿真校核，在满载荷、最大倾覆力矩的工况下，结构变形量控制在微米级别，不会因为结构变形影响传动精度和跟踪稳定性。
