谐波驱动赤道支座精密传动结构

　　这套谐波驱动赤道支座的结构方案，主要面向中小型天文观测设备的精密指向场景，在业余天文观测、小型光学载荷地面测试、便携望远镜跟踪平台里都能见到同类结构的应用逻辑。赤道式支撑的核心需求，是让搭载的镜筒或载荷能够绕与地球自转轴平行的极轴做匀速回转，以此抵消地球自转带来的天体视运动，长时间保持观测目标处于视场中心，这套结构正是围绕这一核心功能完成的整机布局。

　　从实际使用维度拆解，整套支座分为两个正交的回转轴系：对应赤经方向的极轴承担长时间连续跟踪的驱动任务，对应赤纬方向的轴系完成目标俯仰角度的初始定位与调整。两个轴系均采用谐波减速单元作为传动核心，谐波传动本身具备大减速比、零背隙、传动链紧凑的特点，非常适合低速大扭矩、需要精准角位置控制的天文跟踪场景，既可以省去复杂的多级齿轮减速排布，也能避免普通齿轮回程间隙带来的跟踪滞后、指向偏移问题。

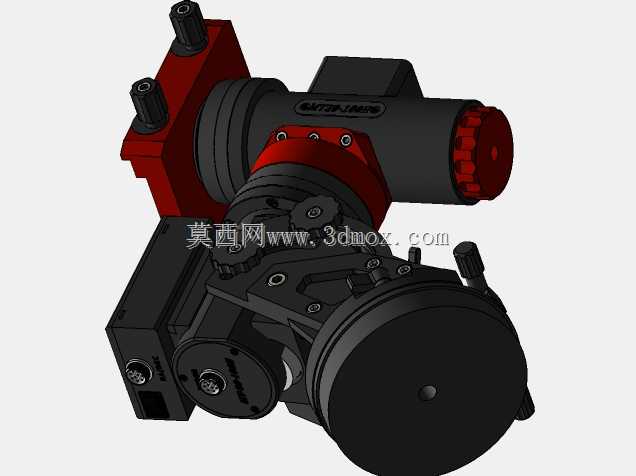

　　结构设计阶段首先要敲定的是安装边界与载荷适配关系：支座上部的连接法兰直接对接望远镜镜筒或者其他观测载荷，法兰面的孔位排布、端面跳动公差都要和载荷的安装基准匹配，保证光轴和轴系回转中心的同轴度误差控制在允许范围内。侧面布置的驱动电机与谐波输入端直连，电机尾部预留的手轮结构支持手动微调，在设备断电或者初始寻星阶段可以直接转动轴系快速对准目标，不用依赖电控系统驱动。红色的立式安装支架是极轴的角度调节基座，支架上的两组锁紧旋钮用于调整极轴仰角，在不同纬度的观测地点，可以根据当地地理纬度调整极轴与水平面的夹角，校准完成后锁死旋钮即可固定极轴指向，支架底部的安装面预留了通用安装孔，既可以固定在固定式观测台的立柱上，也能适配便携三脚架的连接法兰。

　　轴系的壳体部分采用一体化铣削成型的箱体结构，把谐波减速器的柔轮、刚轮、交叉滚子轴承全部包容在箱体内部，交叉滚子轴承同时承受径向载荷、轴向载荷与倾覆力矩，即便搭载的镜筒存在偏心重量，轴系回转过程中也不会出现卡滞或窜动。箱体侧面预留的电气接口用于连接驱动线缆与编码器信号线，位置避开了轴系全行程回转的运动包络，不会在转动过程中出现线缆拉扯缠绕的问题。下部的赤纬轴壳体同样集成了谐波驱动单元，输出端的大直径端盖既作为轴承压盖完成轴向定位，也可以作为外接平衡配重的安装基准，实际配平时可以在端盖周边加装配重块，抵消镜筒前端的重量偏心，降低驱动电机的保持扭矩负载。

　　整机的外形布局充分考虑了便携观测的使用需求，没有冗余的外伸结构，两个轴系的驱动元件全部贴近回转中心布置，降低了整体转动惯量，运输过程中可以将两个轴系转动到折叠收拢位置，缩小整体占用空间。各运动副之间都设计了限位结构，避免轴系超程转动时拉扯内部线缆，锁紧机构的操作件全部布置在操作人员站立即可触及的位置，校准时不需要额外工具就能完成松紧操作。整套结构的传动链短、刚性储备充足，既可以满足目视观测的手动跟踪需求，也可以加装步进电机与角编码器实现全自动导星，在小型天文观测装备的结构设计中具备很强的实用参考价值。
