谐波驱动赤道支座机械结构设计

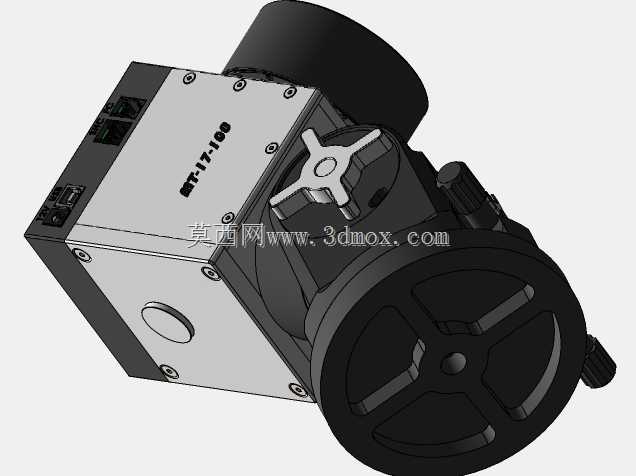

　　这款谐波驱动赤道支座主要应用于中小型天文观测设备的姿态调整场景，可承载配套光学镜筒完成赤经、赤纬方向的精准转动，抵消地球自转带来的视运动偏移，满足长时间天体跟踪观测的精度需求。从结构设计来看，主体采用分体式箱体布局，一侧集成谐波减速组件，利用谐波传动大减速比、零背隙、传动精度高的特性，将驱动电机的高转速低扭矩输出转换为支座转轴的低转速高扭矩动作，传动过程平稳无冲击，能在低速跟踪工况下保持微米级的传动精度，避免观测画面出现抖动或拖影。支座侧面设置的手轮可实现手动粗调功能，在设备初始对星阶段快速调整指向角度，手轮轮缘做了防滑槽结构设计，操作时施力方便，不会出现打滑脱手的问题；手轮旁的微调旋钮可在电动跟踪状态下进行小角度补偿修正，

　　适配不同观测场景下的微调需求。安装边界方面，箱体连接面预留了标准规格的螺纹孔阵列，可适配不同安装尺寸的镜筒抱箍、导星镜支架等配套附件，底部安装法兰的孔位符合通用天文支架的安装规范，可直接搭载在常见的三脚架或固定式观测墩上，无需额外制作转接板。设计过程中充分考虑了载荷分布，将谐波组件的安装位置靠近载荷重心轴线，减少偏载带来的传动附加力矩，延长核心传动部件的使用寿命；箱体采用铝合金材质铣削加工，在保证整体结构刚性的前提下控制整体重量，兼顾便携性与稳定性，既满足固定台站的长期使用需求，也适配外出野外观测的搬运场景。转轴部分采用交叉滚子轴承支撑，可同时承受径向、轴向载荷与倾覆力矩，在承载大重量镜筒时不会出现转轴晃动的问题，

　　保证转动过程中的同轴度精度。侧面预留的电气接口可直接连接驱动控制板与供电线路，走线槽内置在箱体结构内部，避免外露线缆在转动过程中出现缠绕或拉扯的问题，整体结构紧凑，没有多余的外凸部件，外观规整，安装调试时操作空间充足，日常维护只需定期检查紧固件状态即可，无需复杂的拆解保养流程。
