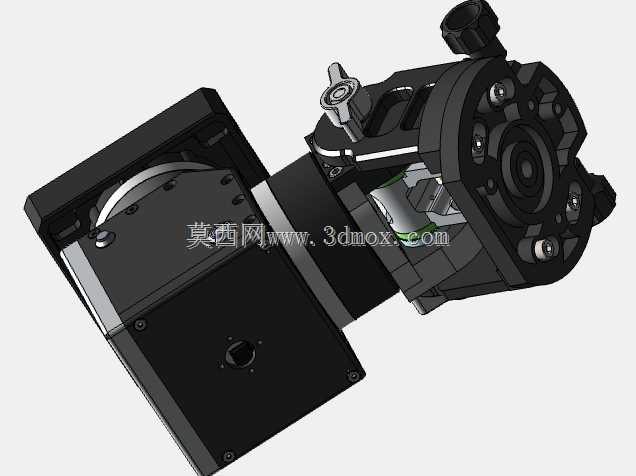

轻量化谐波传动集成安装结构设计

　　在桌面级精密自动化设备、小型协作机械臂关节、实验室精密位移平台这类对安装空间与自重有严苛限制的场景中，传统谐波减速器搭配独立安装支座、动力转接法兰的组合方案，往往会因为额外的连接结构带来总重超标、安装累计误差过大的问题，这套集成化的谐波安装结构正是针对这类痛点完成的设计落地。从实际使用维度看，该结构将谐波减速器的安装基准、动力输入端的连接接口、输出端的负载固定位做了一体化整合，整套组件自重控制在3公斤级别，在保证谐波传动固有高减速比、零背隙传动特性的前提下，省去了传统方案中额外的转接支座、定位衬套等冗余零件，能直接适配小负载工况下的旋转传动需求，比如小型分拣机械手的腕部关节、光学检测设备的角度调整轴、桌面型点胶设备的旋转工位，都可以直接套用该安装结构完成传动链路搭建，不需要再单独设计安装转接件。

　　设计过程中优先考虑了安装边界的适配性，结构主体的安装基准面做了统一的平面度公差控制，输入端的连接位直接匹配常用的小型伺服电机输出轴尺寸，不需要额外加工联轴器转接位，输出端的法兰面预留了标准的螺纹安装孔，负载端的连接件可以直接锁附固定，省去了现场配做安装孔的工序。结构的外壳部分做了局部的镂空减重设计，这些镂空位置并非随意去除材料，而是经过受力路径校核后，在非主要承力的区域做材料去除，既保证了整体结构的刚性，不会因为减重出现受力变形，又最大限度压缩了整体自重，避免给设备的运动轴带来额外的负载惯量。

　　从安装维护的角度看，该结构的谐波组件固定位做了侧面快拆的设计，不需要完全拆解整个传动单元就可以完成谐波减速器的检查与更换，日常维护时只需要拆开侧面的锁紧压块，就能将谐波核心组件抽出，大幅降低了设备后期的维护工时。结构上的走线孔位做了一体化的预留，设备内部的动力线、信号线可以直接穿过结构内部的空腔完成布线，不需要额外在外部加装走线拖链或者走线槽，让整体设备的外观更整洁，也避免了运动过程中线缆与其他结构发生剐蹭磨损。输入端的密封位做了适配标准密封圈的槽位设计，在有少量粉尘、切削液飞溅的车间环境下使用时，可以加装密封圈实现基础的防护，避免外界杂质进入谐波传动内部造成磨损，延长组件的使用寿命。

　　安装基准面的定位销孔做了对称布置，不管是正装还是反装都可以通过定位销完成快速定位，不需要反复调整安装位置的同轴度，装配时只需要将定位销对准设备机架上的对应销孔，锁紧固定螺栓就能完成安装，装配累计误差可以控制在极小的范围内，保证传动的同轴度要求，避免因为安装不同心带来的传动卡顿、异常磨损问题。输出端的限位结构做了集成设计，不需要额外在外部加装机械限位块，结构内部预留了硬限位的接触位，可以根据实际使用的行程需求调整限位块的位置，限制输出轴的旋转角度，避免设备运行过程中出现超行程碰撞的问题。整套结构的所有棱角位置都做了倒角处理，既避免了装配过程中锋利边角划伤操作人员，也减少了应力集中的问题，提升结构长期受交变载荷下的结构强度。
