单侧墙装落地支撑式钢结构雨棚结构设计

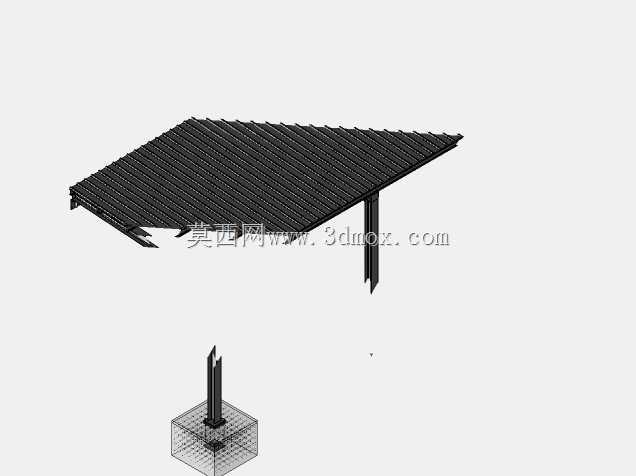

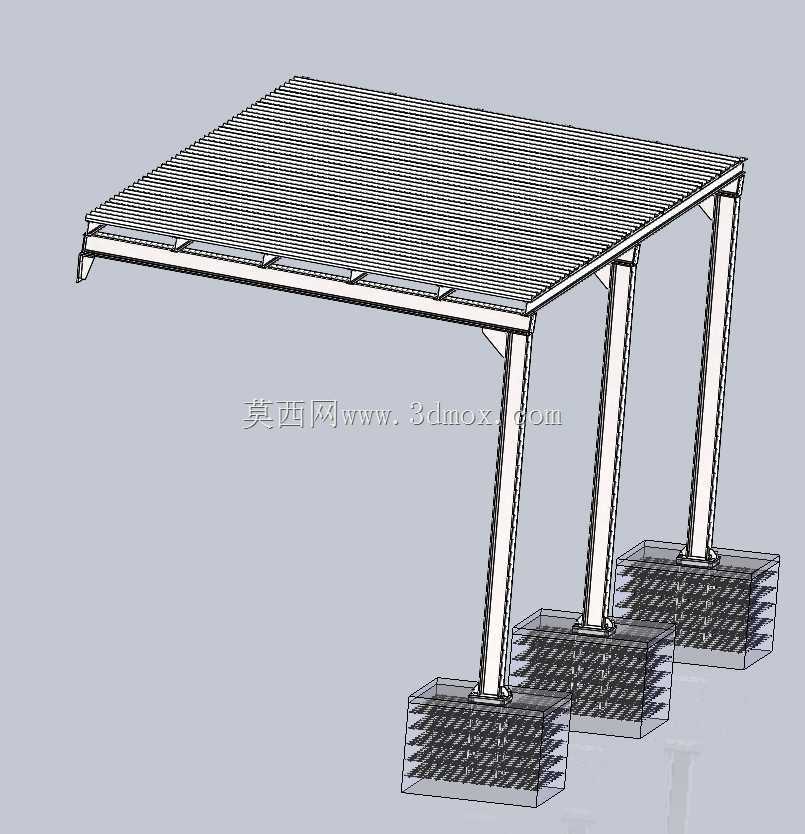

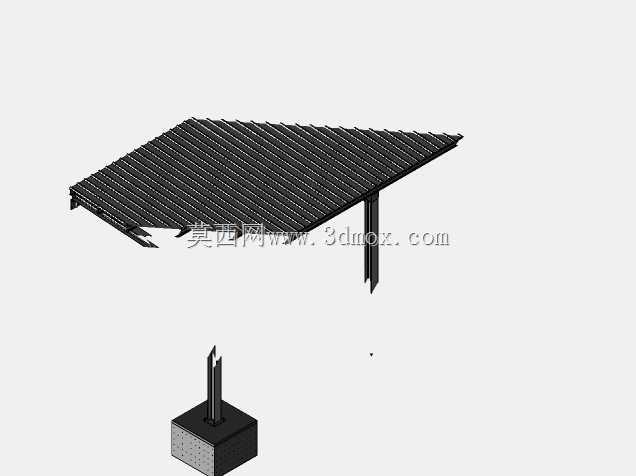

　　该雨棚采用单侧依附墙体、另一侧落地支撑的混合承载形式，区别于常规双立柱落地或纯悬挑雨棚的结构逻辑，在实际工程场景中多用于建筑出入口侧边、厂房外墙装卸区、户外设备防护区等一侧有可靠墙体结构、另一侧无上部吊挂条件的场地，既可以规避纯悬挑结构对墙体埋件强度的过高要求，也能减少双侧落地支撑对地面通行空间的占用。从结构受力逻辑来看，该设计将雨棚顶面的恒载、雨雪荷载、风荷载通过两套路径传递：靠近墙体一侧的荷载直接通过顶面连接构件传递至墙体结构，依托墙体的抗剪、抗弯能力承载；远离墙体一侧的荷载则通过三根等距布置的竖向立柱传递至底部的独立配重基础，基础采用块式配重结构，无需在地面做深埋桩基础，适配既有场地改造、

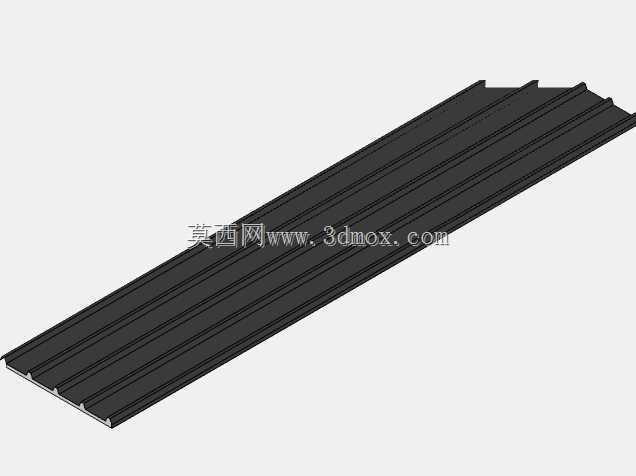

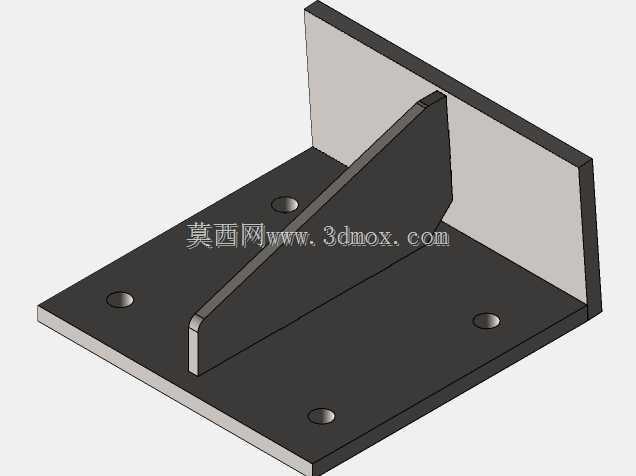

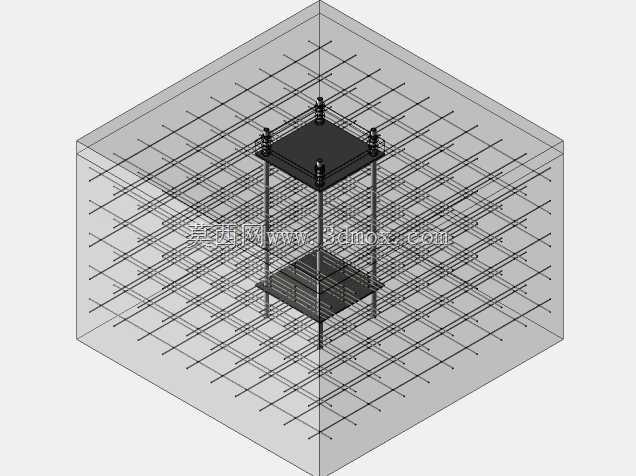

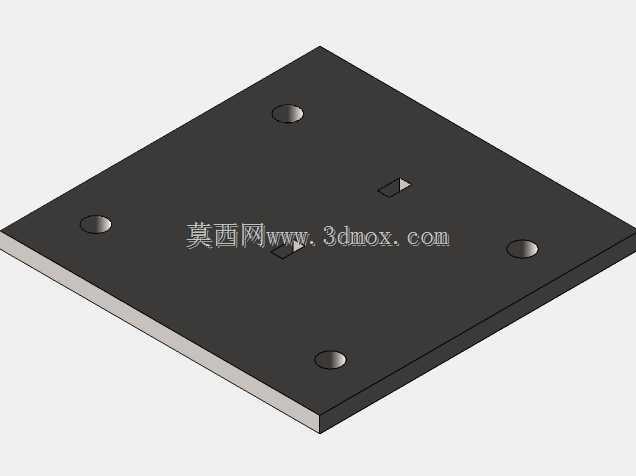

　　临时防护搭建等无法做深层地基施工的场景，安装时仅需将基础块调平固定，即可完成竖向支撑的定位，大幅降低现场施工的土建工作量。顶面围护部分采用带肋条形面板排布，面板下方设置横向承托梁与纵向分配梁，梁系采用型钢焊接成型，纵向分配梁沿雨棚进深方向布置，一端与墙体侧的连接埋件铰接，另一端与立柱顶端的连接节点焊接，横向承托梁沿雨棚面宽方向等距排布，将面板传递的局部荷载均匀分配至纵向梁上，避免单根梁受力过载。立柱采用矩形截面型钢，柱脚与基础块通过预埋螺栓连接，柱顶设置斜向加劲肋，强化梁柱节点的抗扭、抗剪能力，应对极端天气下的侧向风荷载掀力。从安装边界来看，该雨棚的墙体连接侧需要在墙体对应位置预留或后植连接埋件，埋件的锚固深度需匹配墙体材质，

　　混凝土墙体可采用膨胀螺栓或化学锚栓固定，砌体墙体则需要增设穿墙夹板强化连接强度；落地侧的三个基础块需要保证放置地面的平整度误差不超过千分之三，避免立柱安装后出现偏载，基础块的配重重量需根据当地的基本风压、雪压值核算，保证抗倾覆安全系数满足规范要求。雨棚的顶面设置微小排水坡度，坡度方向朝向无墙体的外侧，避免雨水沿墙体流淌造成墙面渗水，面板之间的拼接缝隙采用密封胶填缝，防止雨水从拼接处渗漏。在实际选型应用中，该结构可根据现场的防护宽度、进深需求调整梁系的截面规格与立柱间距，若面宽较大可适当增加立柱数量，若进深较大则可加大纵向梁的截面高度，同时在梁系之间增设横向斜撑强化整体刚度。不同于成品雨棚的标准化尺寸，

　　该结构的模块化设计支持灵活调整参数，所有构件均可在工厂预制完成后运输至现场拼装，无需现场大规模焊接作业，安装效率更高，同时钢结构构件可做热镀锌或喷塑防腐处理，适配户外长期使用的耐候需求，后期维护仅需定期检查连接螺栓的紧固度、面板密封胶的老化情况即可，运维成本较低。在结构建模过程中，需要重点校核梁柱节点的焊缝强度、柱脚螺栓的抗拔力、墙体埋件的抗剪承载力，以及整体结构在风吸、风压两种工况下的变形量，保证雨棚顶面的最大挠度不超过跨度的两百分之一，避免出现积水、面板变形脱落等问题。
