CA6140机床用蓝色金属板安装固定支架

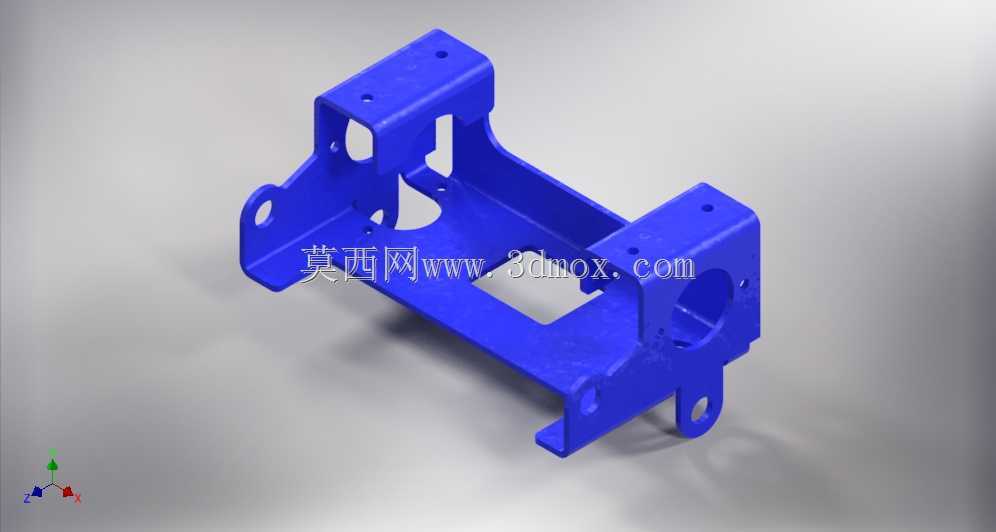

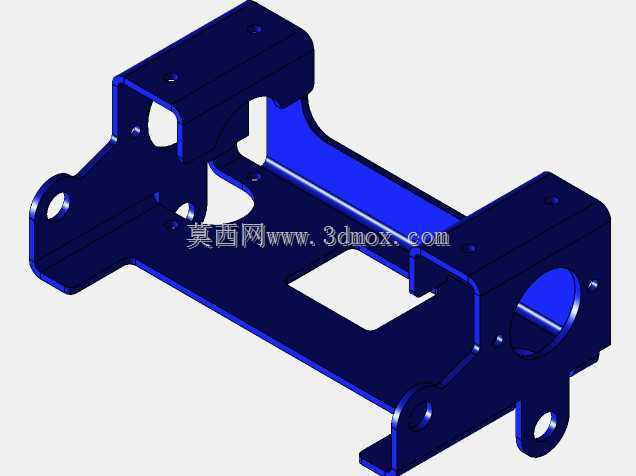

　　这款板状支撑构件主要适配CA6140系列普通车床的内部安装场景，在车床的进给箱、溜板箱周边的辅助构件固定环节承担承载与定位作用，日常工况下需要承受切削过程中传递的小幅振动，同时保障被支撑的电气元件、小型传感部件或者管线的安装位置精度，避免机床运行过程中构件出现移位、松脱的问题。从结构设计来看，整体采用一体化折弯成型的钣金类结构思路，主体底板为平整的承托基面，中间开设的矩形镂空一方面可以降低构件自身重量，减少机床运行时的不必要负载，另一方面也能为穿过的管线、接线端子预留操作空间，方便后期装配时的走线与检修操作。两侧向上弯折的立板是核心的安装定位部位，每侧立板上都预留了多个不同规格的安装孔位，

　　其中圆孔用于穿装螺栓实现与机床基体的刚性连接，部分带缺口的孔位则是为了适配快速装拆的需求，不需要完全拧下螺栓就可以完成构件的拆装调整，适配机床日常维保的操作习惯。立板上的异形开孔并非随意设计，一方面是为了避让相邻位置的其他机床部件，避免装配时出现干涉问题，另一方面也能在保证结构强度的前提下进一步减重，同时减少应力集中的风险，毕竟机床运行时的持续振动很容易在应力集中位置引发疲劳开裂。两端延伸出的带孔耳片，是用于辅助固定外接的小尺寸部件，比如行程开关的触片、润滑管路的固定卡扣这类小型附属零件，不需要额外在机床床身上打孔，就能拓展安装点位，降低对原有床身结构的破坏。设计过程中充分考虑了机床内部的安装边界，

　　整体的外轮廓尺寸完全适配CA6140车床对应安装位置的预留空间，不会和周边的光杆、丝杆、操作手柄等运动部件产生运动干涉，所有安装孔的孔位间距都匹配原有床身的安装螺孔位置，替换安装时不需要重新打孔攻丝，直接利用原有安装点位就能完成固定，降低现场改装的工作量。构件的折弯圆角都做了合理的工艺处理，既符合钣金加工的折弯工艺要求，避免折弯处出现裂纹，也能减少锐边对装配人员、管线外皮的划伤风险。从受力角度分析，底板的厚度选择兼顾了刚性与轻量化需求，正常安装状态下，承托2kg以内的附属部件不会出现明显的形变，即使在车床满负荷切削产生较强振动的工况下，整体结构也能保持足够的稳定性，不会出现共振异响的问题。两侧立板的高度经过反复校核，

　　既保证了安装螺栓有足够的啮合长度，不会因为螺纹啮合不足出现松脱，也不会因为立板过高占用过多的机床内部空间，影响其他部件的布局。在实际装配场景中，这款支架可以直接固定在床身的侧壁预留位置，安装完成后可以在底板上固定小型的接线排、润滑分油块或者位置检测传感器，两侧的耳片可以用来固定走线槽或者气管、油管的固定夹，把原本零散布置的附属构件集中固定在这个支架上，让机床内部的管线布局更加规整，减少管线因为散乱被运动部件剐蹭的风险，也能让后期的故障排查、部件更换操作更加便捷。设计时还考虑了加工的工艺性，整个构件只需要通过下料、冲孔、折弯三个主要工序就能完成加工，不需要复杂的焊接或者切削加工，加工成本低，批量生产的一致性好，即使后期出现损坏，也能快速加工替换件，不需要复杂的工装夹具就能完成生产。
