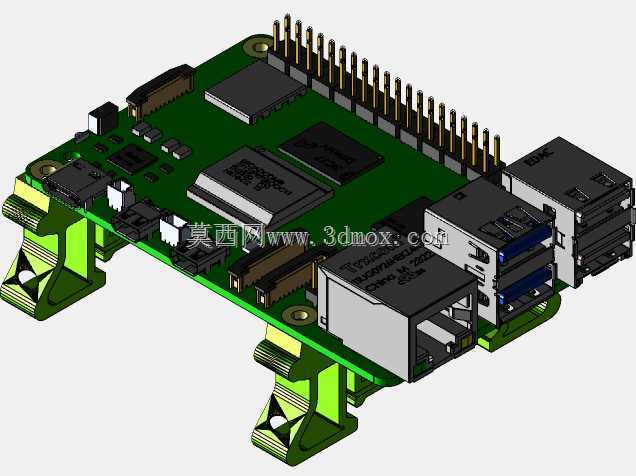

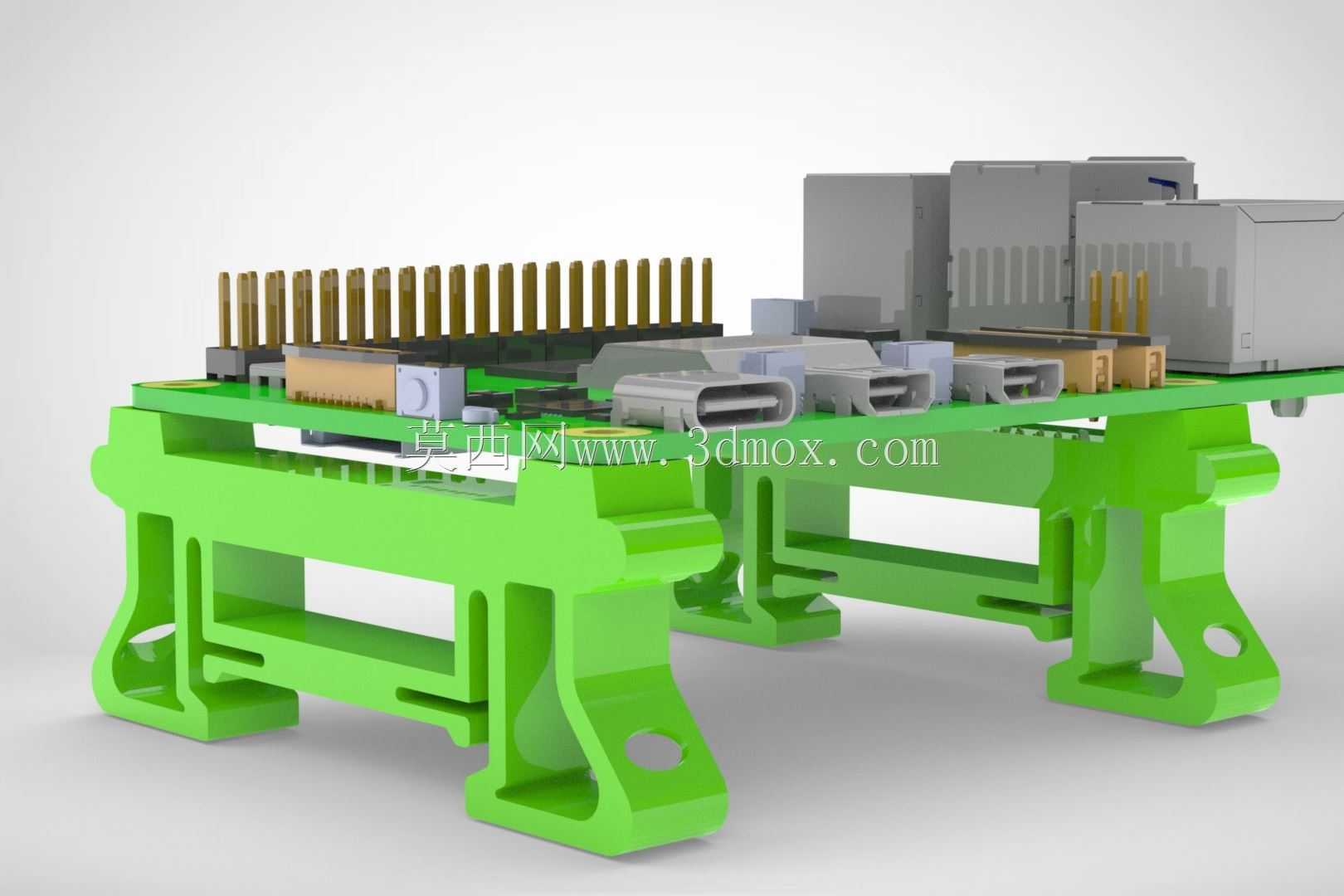

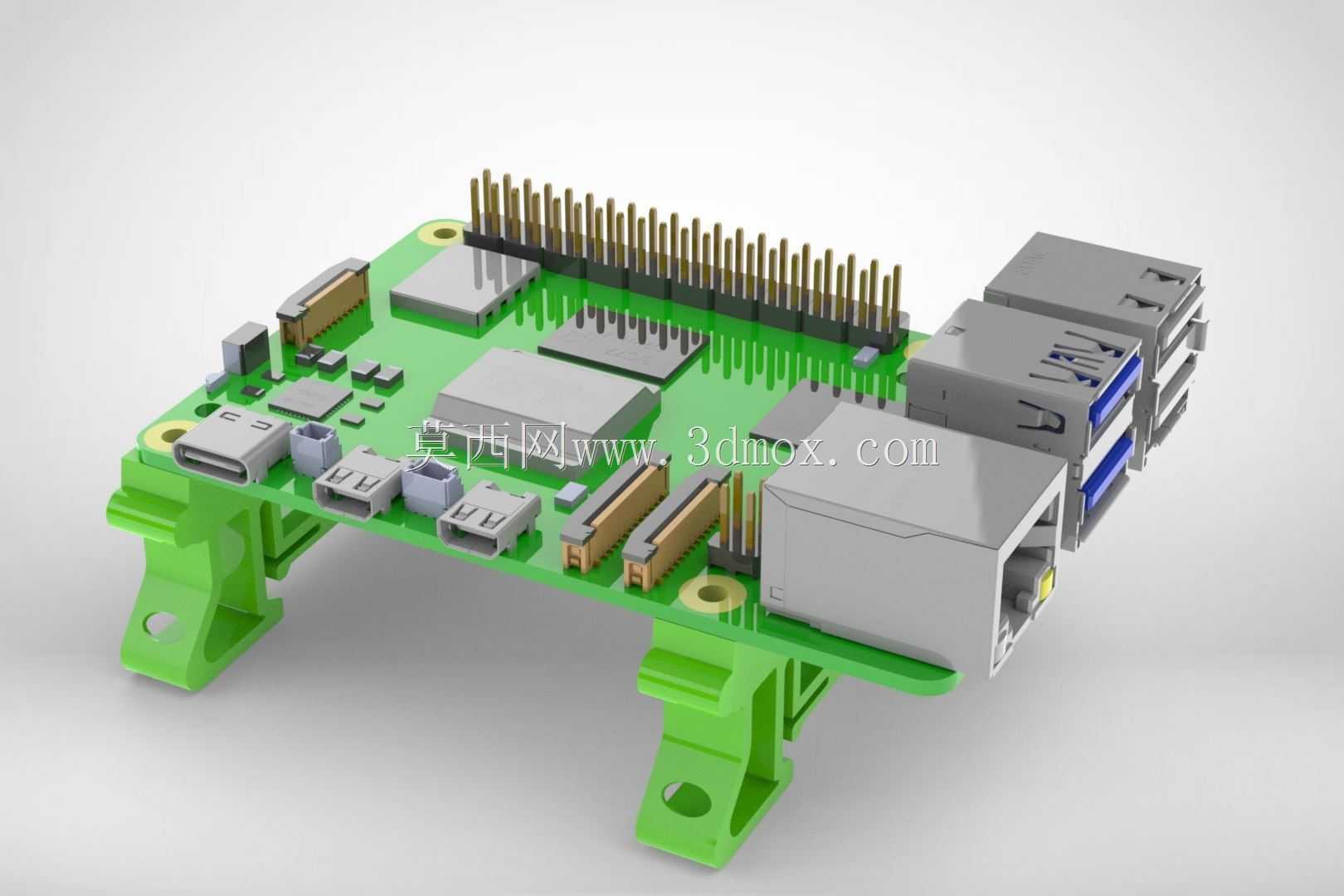

树莓派5适配DIN导轨安装固定支架

　　在工业控制现场的机柜部署场景中，单板计算机的安装固定一直是零散设备集成的常见痛点，常规树莓派这类开发板多采用桌面摆放或螺孔直接固定的方式，在布满标准DIN导轨的工控柜内既无法快速装拆，也难以和柜内其他断路器、端子排、继电器模块保持统一的安装规范，这款适配树莓派5的DIN导轨安装支架，正是针对这类柜内集成需求设计的固定结构件。从实际使用场景来看，该支架直接卡接在工业领域通用的35mm标准DIN导轨上，无需额外在柜板上打孔攻丝，也不需要定制安装托板，能够直接将树莓派5单板固定在导轨的任意位置，和柜内其他工控元件排布在同一安装平面，既方便前期布线时统一整理网线、电源线、IO信号线，也能在后期维护时快速拆装单板，无需拆卸周边其他元件。

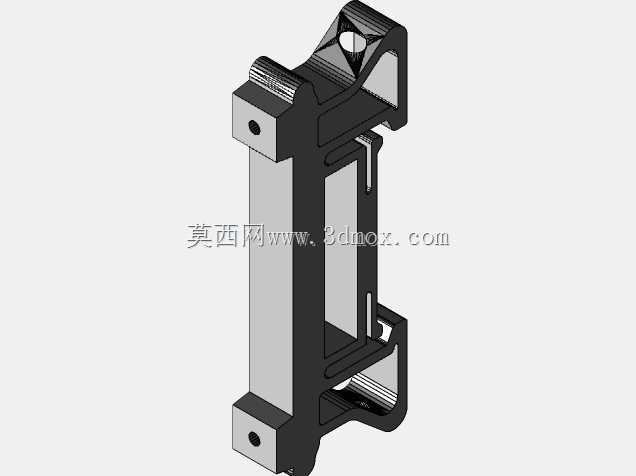

　　在结构设计上，支架采用了分体式支撑脚的结构，两个带导轨卡扣的支撑脚分别对应树莓派5板身下方的两个安装孔位，支撑脚顶部的定位柱直接卡入板身的安装孔，不需要额外的螺丝紧固件就能实现板身的限位，避免单板在支架上出现横向或纵向的窜动；支撑脚下方的导轨卡扣做了弹性让位设计，安装时只需要将卡扣上沿挂住导轨上边缘，向下按压就能让卡扣下沿卡入导轨下边缘，拆卸时用一字螺丝刀撬动卡扣下方的让位舌片就能快速脱开，全程不需要额外工具，适配现场快速运维的需求。考虑到树莓派5的接口布局，支架的支撑脚位置特意避开了板身侧面的USB接口、以太网口、HDMI接口以及底部的供电接口，所有外接接口都完全外露，不会因为支架安装遮挡任何插拔空间，甚至预留了散热片、

　　小型主动散热风扇的安装空间，板身上方的GPIO排针也完全无遮挡，方便后续外接扩展板、传感器模块时直接插装，不需要额外抬高板身。从安装边界尺寸来看，支架安装完成后，整体在导轨上的突出高度控制在合理范围内，不会因为加装支架导致单板突出导轨平面过多，占用柜内的走线空间；两个支撑脚的跨距完全匹配树莓派5的安装孔间距，不会对板身造成额外的拉扯应力，避免长期使用后PCB板因为安装应力出现变形、焊盘脱落的问题。支架的卡扣结构做了加厚处理，长期卡在导轨上不会因为塑料蠕变出现松脱，即使在有轻微振动的设备旁部署，也能保持单板固定牢靠，不会出现移位、接口松脱的情况。在实际集成应用中，这类支架可以把原本零散放置的树莓派5统一整合到标准DIN导轨上，

　　让工控柜内的设备排布更规整，布线更整洁，同时也能避免单板直接接触柜内金属板造成短路风险，支架和板身之间的微小间隙还能辅助板身底部空气流通，提升单板的被动散热效果。不同于通用型的万能导轨安装板，这款支架专门针对树莓派5的孔位、外形做了适配，不需要额外调整孔位、裁剪安装板，拿到手就可以直接完成单板和导轨的连接，大幅降低现场集成的加工工作量，也避免了自行加工安装件时出现的孔位偏差、尺寸不合适导致的安装问题。
