潮汐发电涡轮机支撑结构三维设计

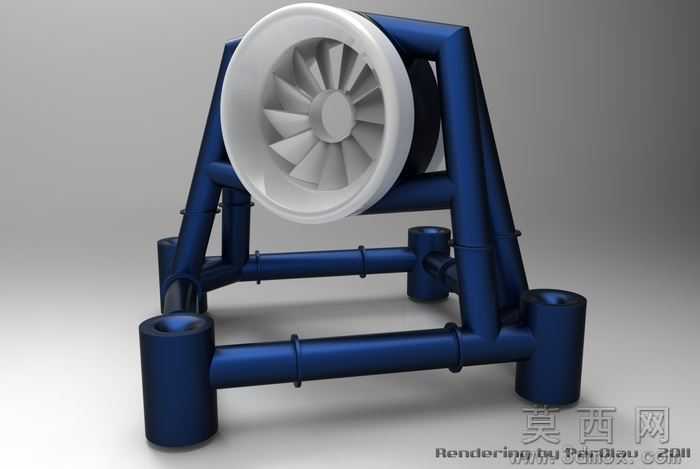

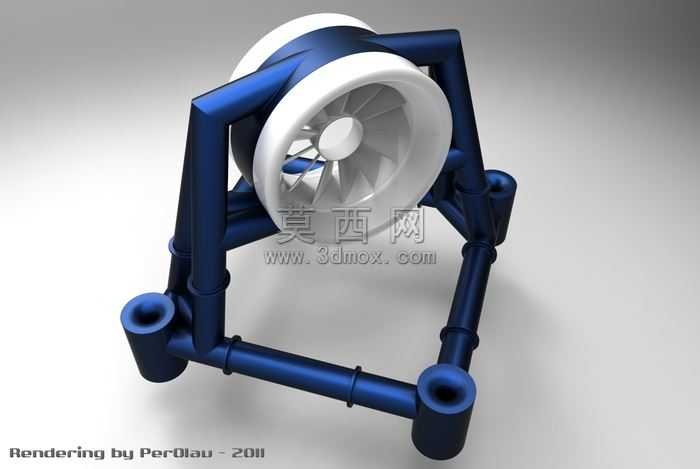

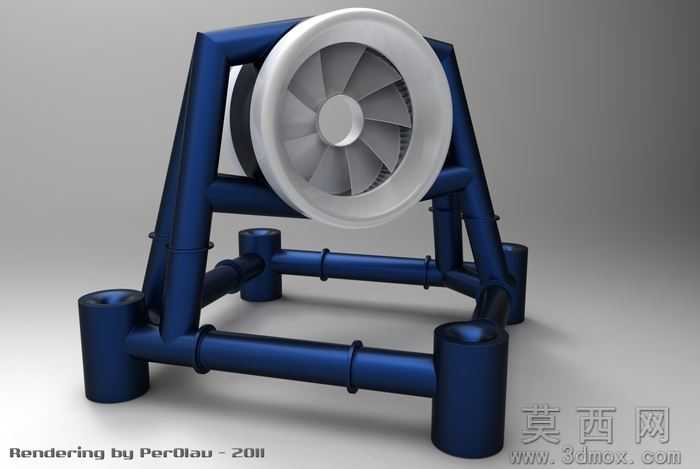

本作品为潮汐发电涡轮机子结构的三维建模设计，整体采用模块化的结构设计思路，在三维建模过程中，首先对潮汐能捕获的核心涡轮单元进行参数化建模，涡轮叶轮部分采用流线型曲面构建，每一片叶片的曲面曲率都经过反复调整，确保能够适配潮汐水流的冲击角度，最大化提升水流能量的捕获效率，叶轮外圈设置了导流防护环，既可以引导水流规整流向叶轮做功区域，也能避免水中杂物直接撞击叶片造成结构损伤。支撑框架部分采用桁架式管结构设计，在三维软件中通过焊件模块完成管材的拼接与节点处理，所有管材衔接处都做了圆弧过渡处理，既降低了海水环境下的应力集中问题，也减少了水流对支撑结构的冲刷阻力，框架底部设置了四个柱状安装基座，基座上预留了安装定位孔，可直接与海底固定桩位完成对接，保障整套结构在潮汐水流的持续冲击下保持足够的结构稳定性。材质渲染阶段，支撑框架部分采用深蓝色哑光金属材质，模拟海洋环境下使用的防腐合金涂层质感，表面添加了细微的颗粒质感来还原防腐涂装的真实肌理，涡轮叶轮部分采用浅灰白色的工程复合材质，呈现出耐海水腐蚀的非金属材料质感，渲染时通过柔和的侧方打光，凸显出管材拼接的结构层次与叶轮曲面的流畅弧度，同时在结构衔接处添加了细微的法兰与卡箍细节，还原真实设备的装配逻辑。整套子结构的设计充分考虑了潮汐发电场景的特殊工况，在保障结构强度的前提下尽可能简化了构件数量，降低水下安装的施工难度，所有构件的尺寸都经过适配性调整，可与不同功率等级的潮汐发电涡轮主机完成配套组装，结构的受力路径经过合理规划，水流冲击叶轮产生的载荷可以通过桁架框架均匀传递到底部安装基座，避免局部载荷过大造成结构失效，建模过程中对所有装配间隙都做了合理预留，满足实际生产制造的公差要求。
