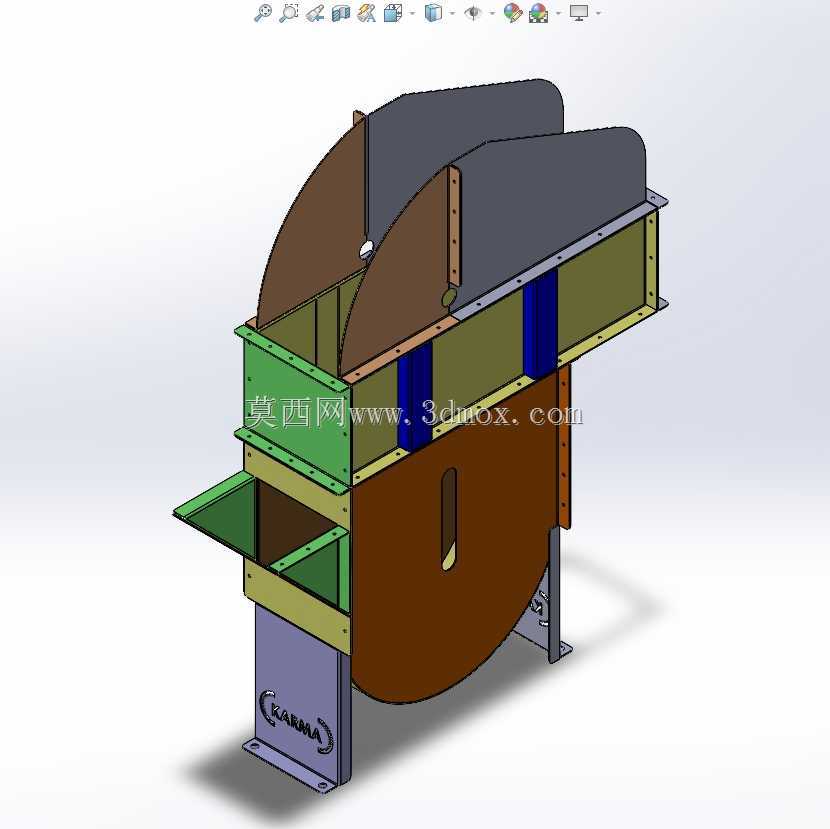

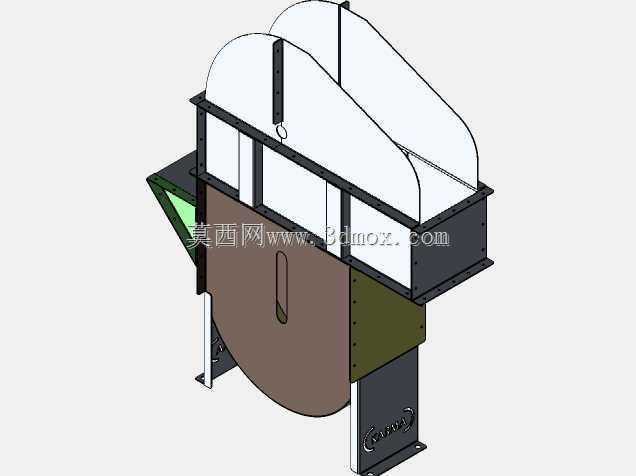

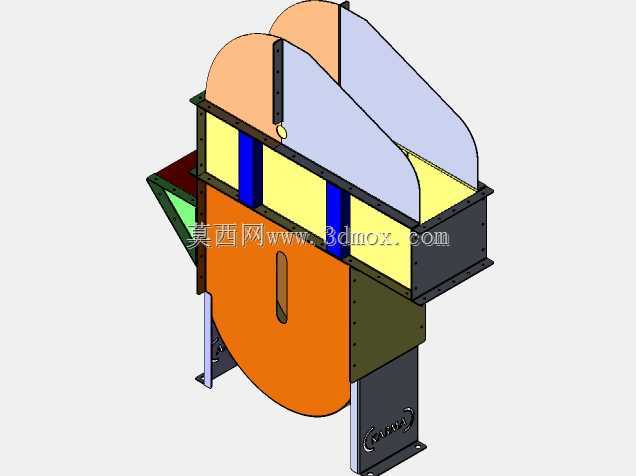

面粉加工用斗式物料输送提升结构

　　在面粉加工的生产链路里，原料与中间粉料的垂直输送一直是影响产线连续性的关键环节，这类斗式提升结构正是为了适配面粉厂车间内的散料垂直转运需求设计，主要承担从低位接料点向高位筛分、存储、配料工位输送小麦、面粉及相关麸皮类散状物料的作用，相比气力输送，这种斗式结构的输送过程更稳定，不会因风压波动导致物料分层或者粉尘外溢过量，也能适配面粉车间对粉尘管控的基础要求。

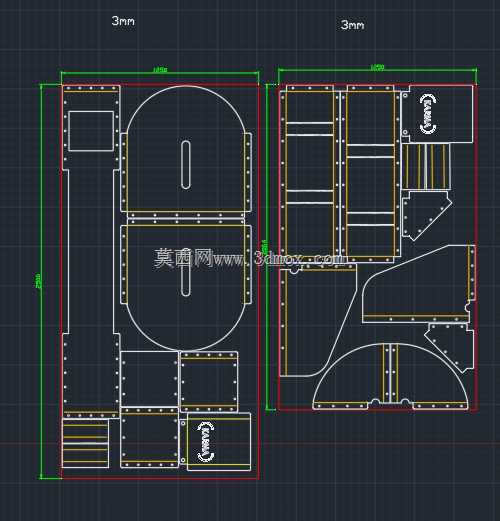

　　从实际功能特性来看，该结构采用挖取式装料、重力诱导式卸料的工作逻辑，下部的进料段直接对接低位来料溜管，运行时畚斗随牵引带绕过下部尾轮，在经过进料区域时挖取堆积的散状物料，随牵引带向上运行至上部头轮位置后，沿头轮做圆周运动时将斗内物料沿前部出料溜槽卸出，整个输送过程处于半封闭的机壳内部，能有效减少面粉类轻质物料的飞扬损耗，也能避免外部杂质混入输送物料中，契合食品加工类场景的卫生防护要求。设备的机壳全部采用3mm厚度的铁板经钣金折弯、拼接成型，不同段的机壳通过法兰边配螺栓紧固连接，既保证了整体结构的刚性，也方便后期检修时拆解对应段的壳体，检查内部畚斗、牵引带的磨损情况。

　　设计过程中优先考虑了面粉类物料的流动特性，畚斗的边缘做了圆弧过渡处理，避免粉料在斗内角部堆积残留，牵引带的运行速度控制在适配粉料输送的区间内，既保证输送效率，也不会因速度过快导致物料在提升过程中从畚斗内甩出。上部的机头段做了圆弧扩容设计，给畚斗卸料时的物料抛射轨迹留出足够空间，避免物料与机头壳体碰撞后回落到下部机尾，造成输送效率下降与重复破碎的问题；下部的机尾段设置了可调式张紧结构，通过调整尾轮的轴间距来保证牵引带的张紧度，避免运行过程中出现皮带打滑、畚斗刮蹭机壳的问题，机尾位置还预留了观察与清堵的开口，方便日常运维时检查进料状态，及时处理堵料故障。

　　从安装边界来看，该设备采用立式落地安装方式，底部的两个支撑脚直接固定在车间的混凝土基础平台上，支撑脚的安装孔位按照常规工业安装标准预留，安装时需要保证设备整体的垂直度偏差控制在允许范围内，避免牵引带运行时出现跑偏蹭壳的问题。设备的进料口朝向侧下方，可直接对接车间内的水平输送溜管，出料口朝向侧前方，可对接后续的筛分设备或者储料仓的进料口，整体的横向占地宽度控制在1.2米以内，纵向深度不超过0.8米，适配面粉车间内多数设备排布的预留空间，不需要额外占用过大的通道面积。设备的壳体分段设计也适配车间内的门洞运输尺寸，可拆分后运入安装现场再进行组装，不需要对车间建筑做额外的拆改。

　　结构细节上，所有与物料接触的壳体内部都做了平整化处理，没有突出的螺栓头或者拼接毛刺，避免物料长期挂接堆积产生霉变风险，符合粮食加工场景的卫生要求；壳体的拼接位置都设置了密封垫，减少运行过程中的粉尘外溢，降低车间内的粉尘浓度，也能减少日常清洁的工作量。上部头轮的端轴位置预留了动力输入接口，可根据实际输送产能需求匹配对应功率的减速驱动装置，驱动装置的安装座直接集成在机头段的壳体侧面，不需要额外制作独立的驱动支架，减少现场安装的工作量。下部尾轮的位置还设置了防跑偏的挡边结构，当牵引带出现小幅偏移时可自动纠偏，降低运维调整的频率。

　　在实际产线适配中，该结构可根据不同的输送高度需求调整中间机壳的段数，不需要改动机头与机尾的核心结构，模块化的设计能适配不同层高的面粉加工车间，不管是老车间改造还是新产线搭建都能快速适配。针对面粉类物料的磨琢性较低的特点，畚斗采用与机壳同材质的铁板冲压成型，兼顾刚性与耐磨性，长期运行下的磨损量可控，易损件的更换成本较低，适合粮食加工类企业长期连续运行的使用需求。
