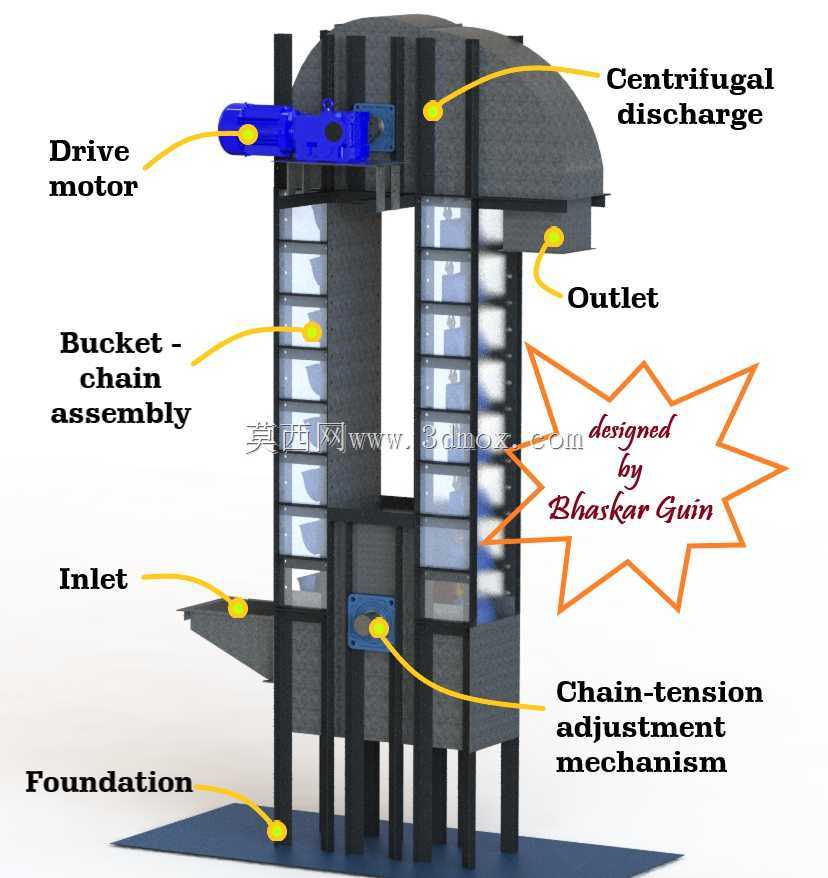

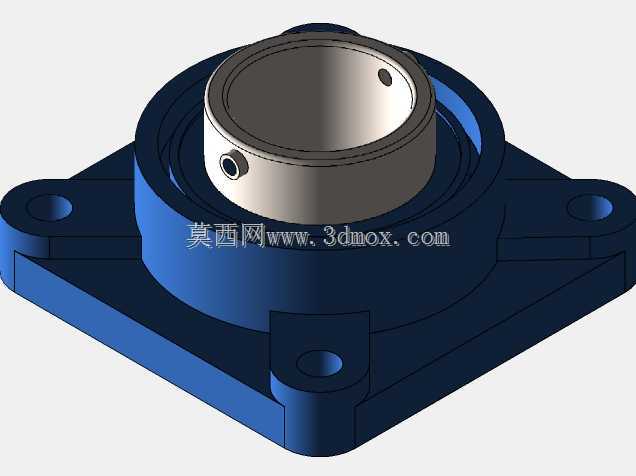

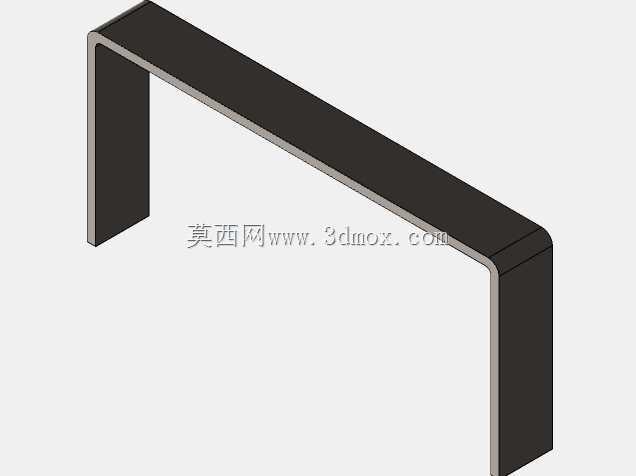

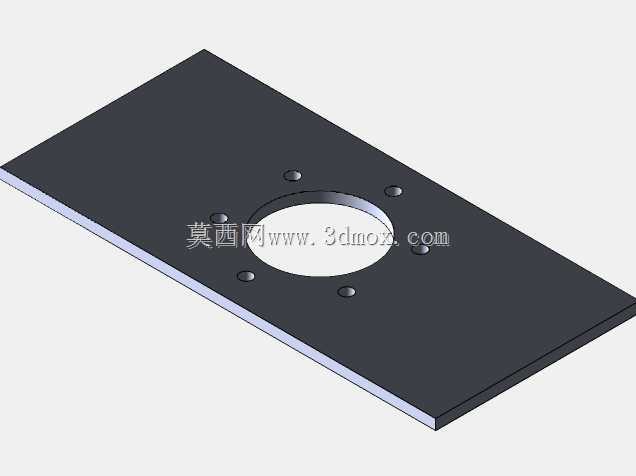

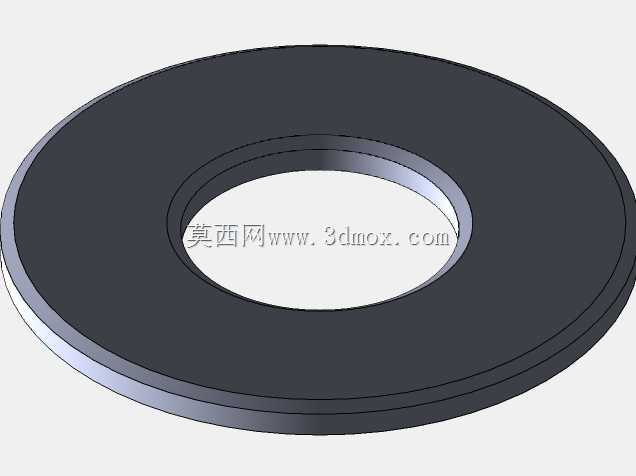

带角板单链斗式链式输送提升结构

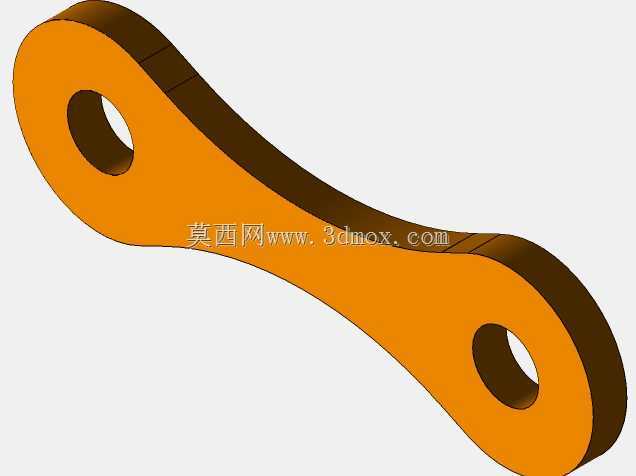

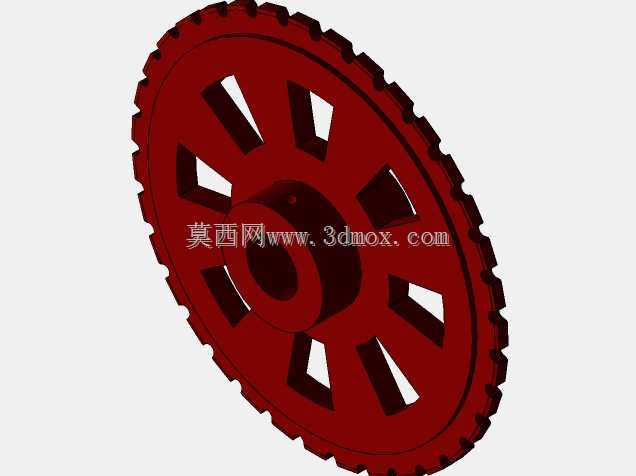

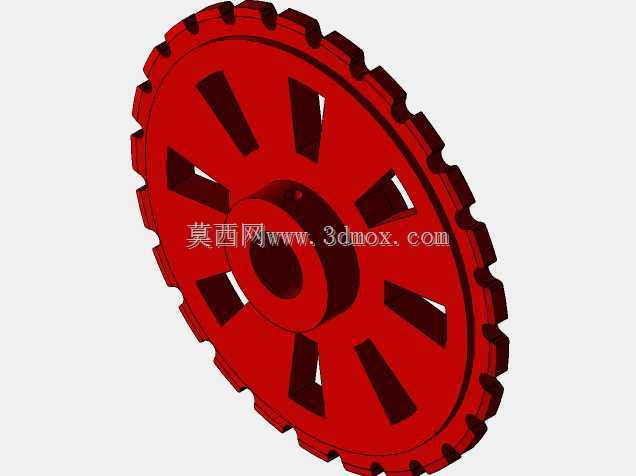

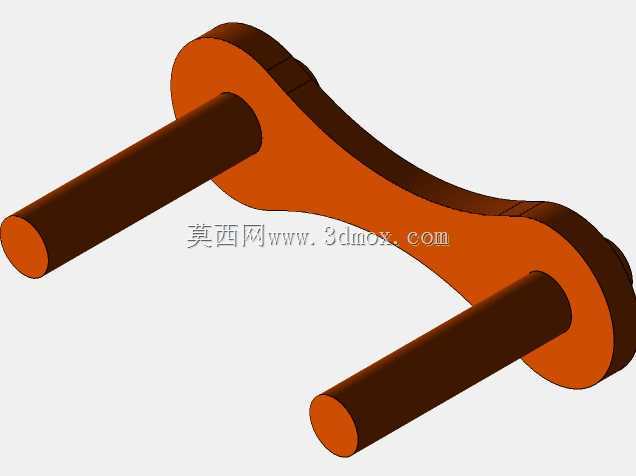

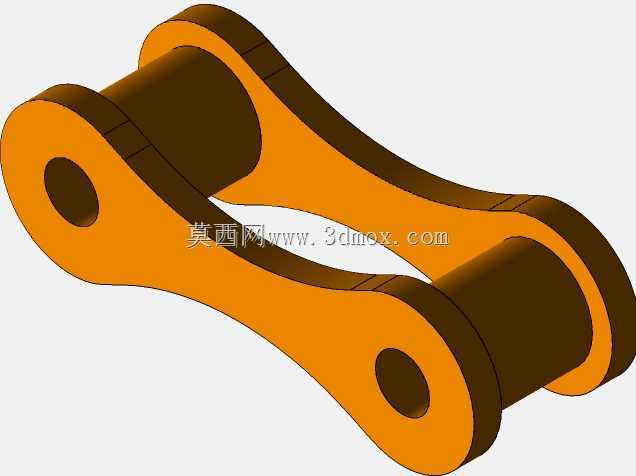

　　这套链式斗提结构主要面向散状颗粒、小块物料的垂直输送场景，常见于粮食加工、建材生产、矿石分选、化工原料转运这类生产线的物料竖向转序环节，可将低位来料持续输送至高位料仓、加工设备进料口，替代传统人工上料或多段斜向输送的冗余布局，压缩生产线的占地空间。设计时优先考虑挖掘式装载的工况适配，针对无铲斗辅助进料的场景，料斗本身的切削角度做了针对性优化，可直接从底部料堆舀取物料，无需额外的进料推送机构，降低前段进料的配套成本。传动端采用双节距滚子链作为牵引构件，选型匹配ISO1275标准的216B链条，2英寸节距的规格兼顾了牵引强度与运行平稳性，避免小节距链条在大负载下的过快磨损，也不会因节距过大产生运行顿挫。链轮组做了齿数差异化设计，

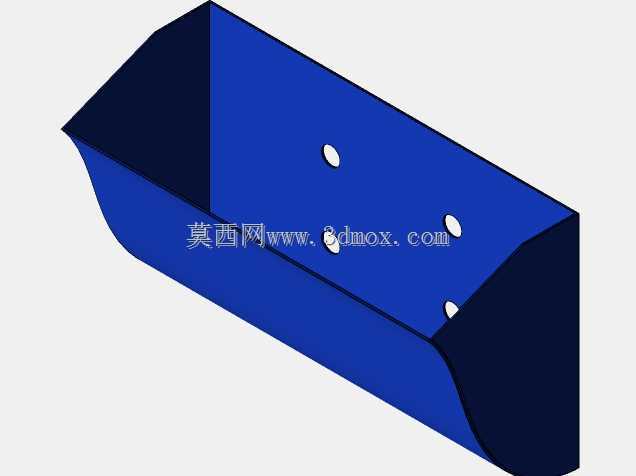

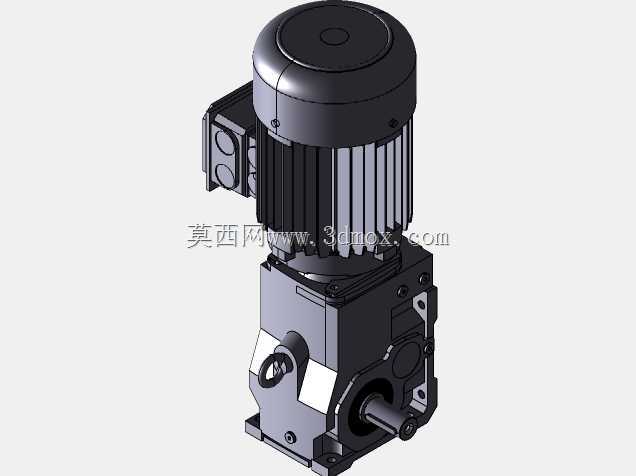

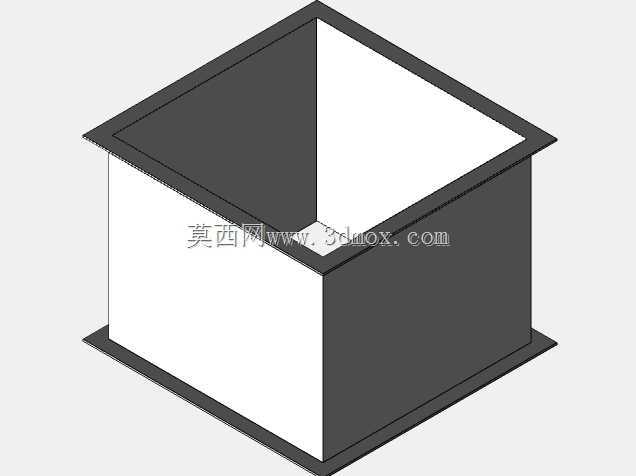

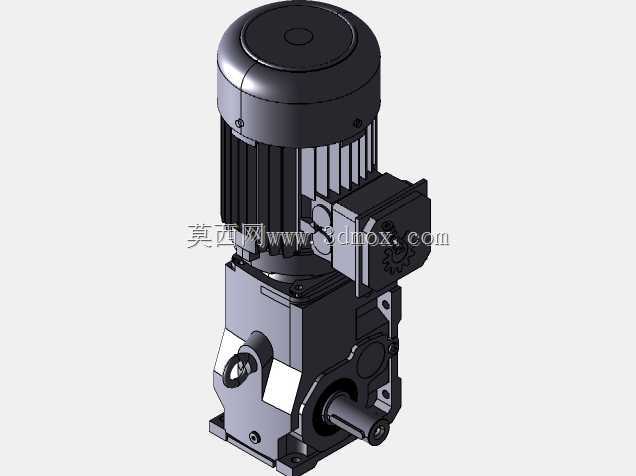

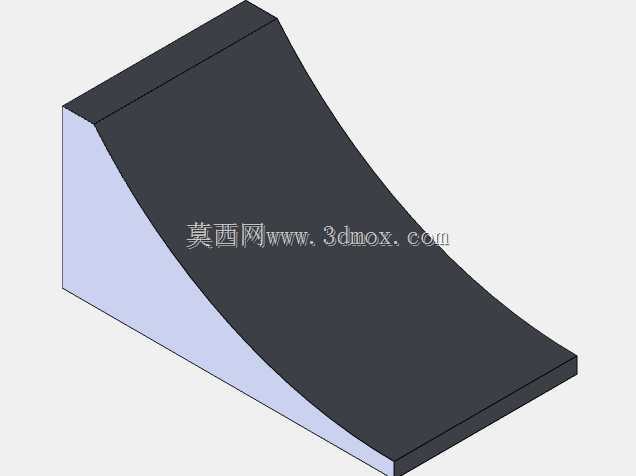

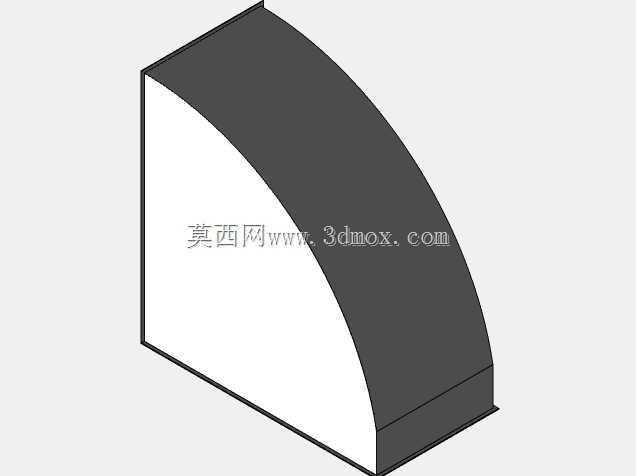

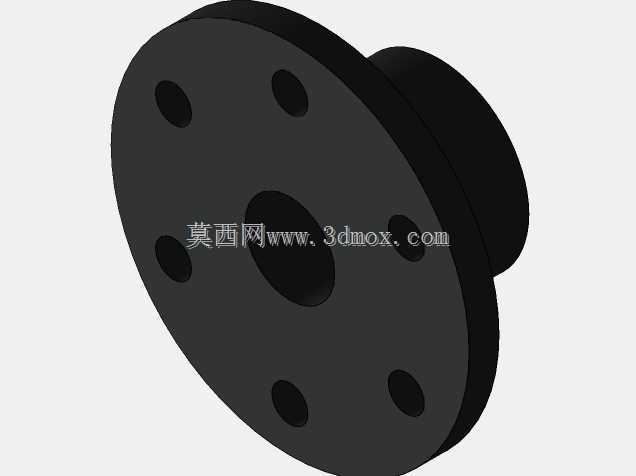

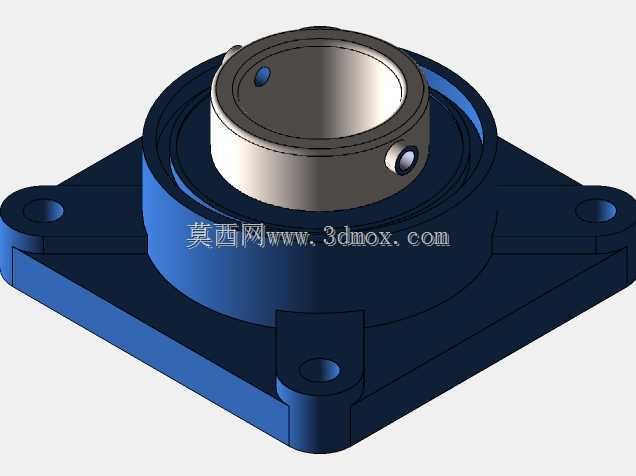

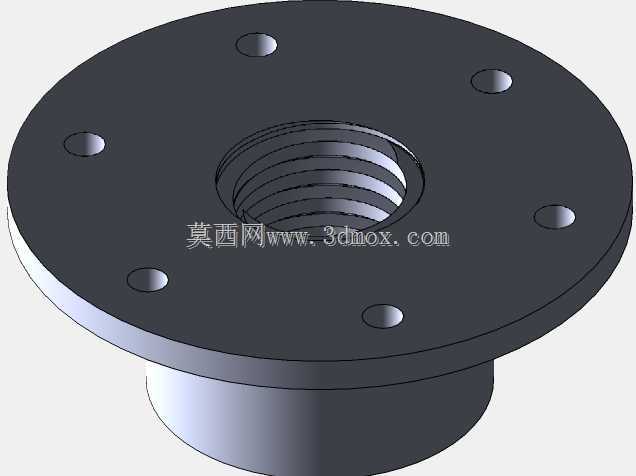

　　与电机直连的驱动端链轮设置25齿，从动端也就是物料收集侧的链轮设置35齿，通过齿数比匹配驱动转速，让链条运行速度稳定控制在1.3至1.5m/s的区间，这个速度区间既可以保证离心卸料的顺畅度，避免料斗回料，也不会因速度过快导致物料抛洒溢出。料斗采用金属板材冲压成型，单斗额定装载容量对应400克常规散料，相邻料斗的安装间距经过排布，在2.5米的总提升高度内，可实现连续均匀的物料输送，不会出现料流断续的问题。整机的净负载上限设定为30kg，包含链条、料斗及所载物料的总重量，驱动端的扭矩输出完全匹配该负载要求，可适配常规60转/分的输出转速，电机端输入转速对应26.6转/分的链轮输入参数，无需额外配置大减速比的减速机构。

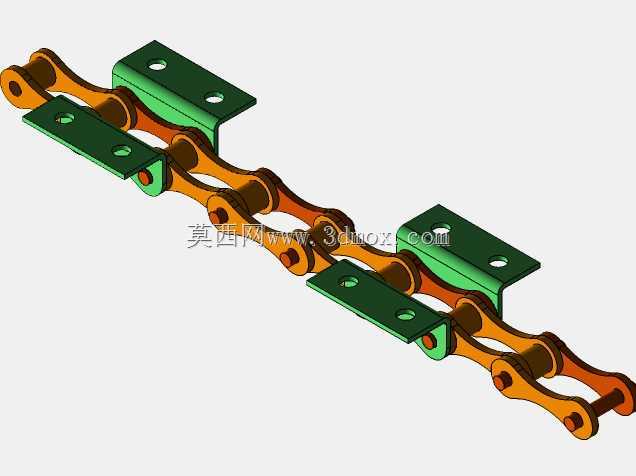

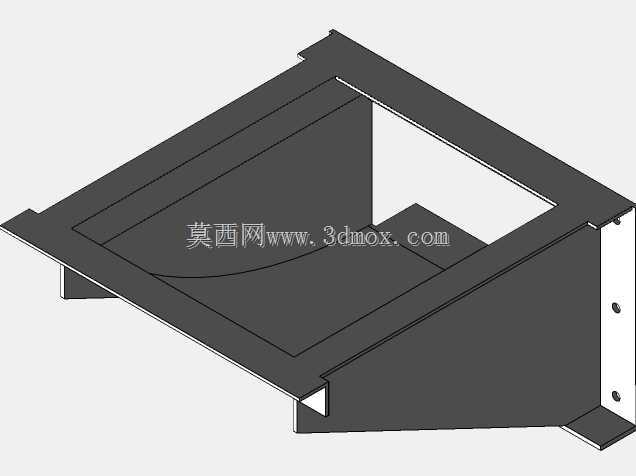

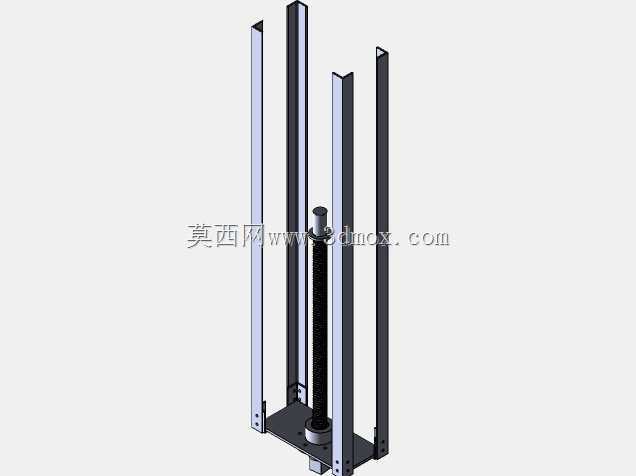

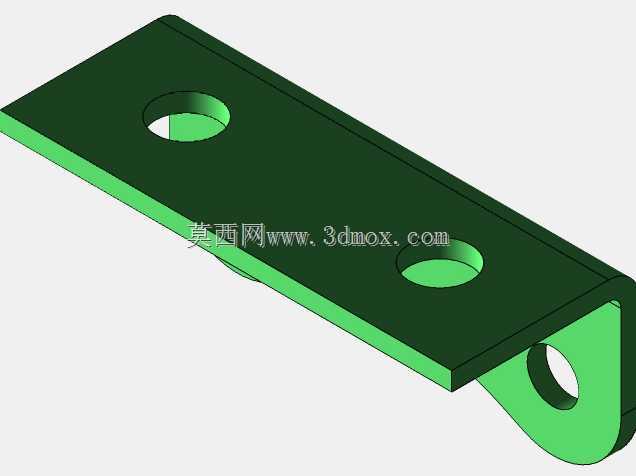

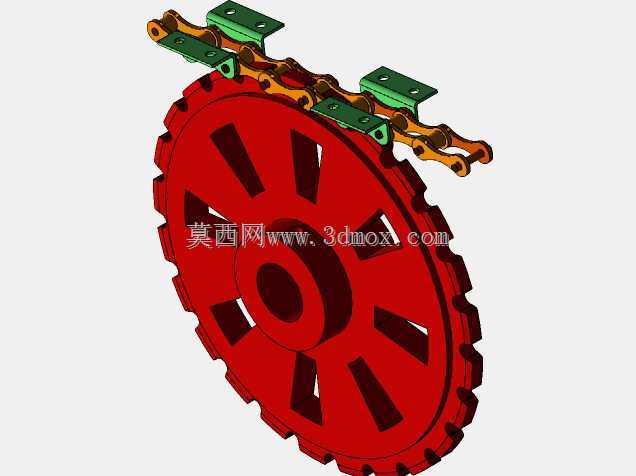

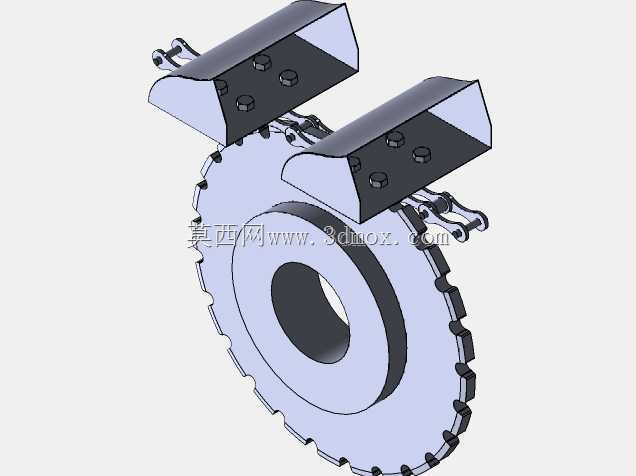

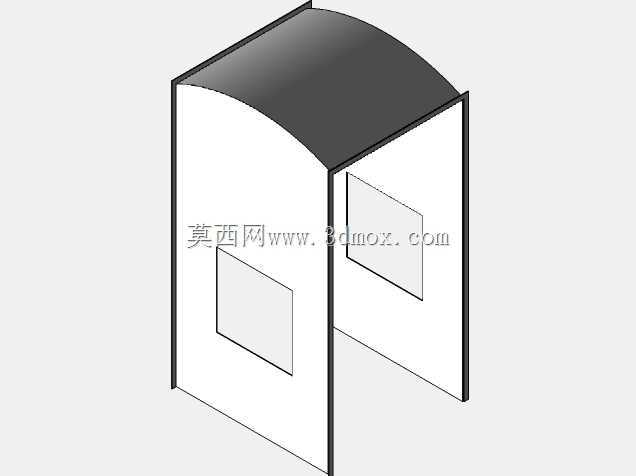

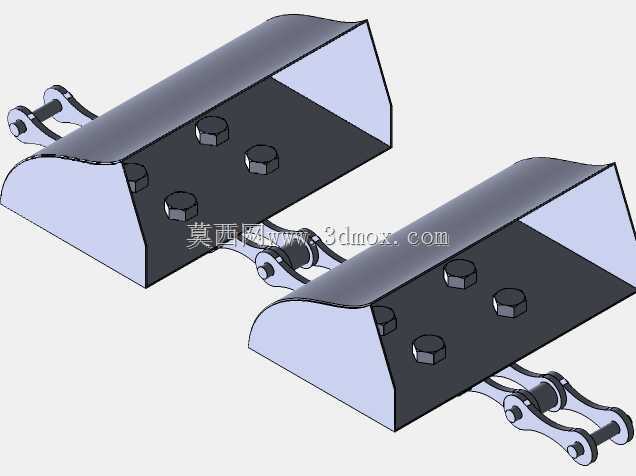

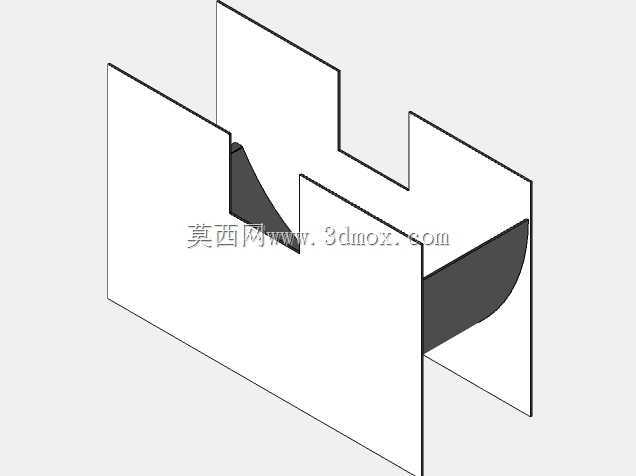

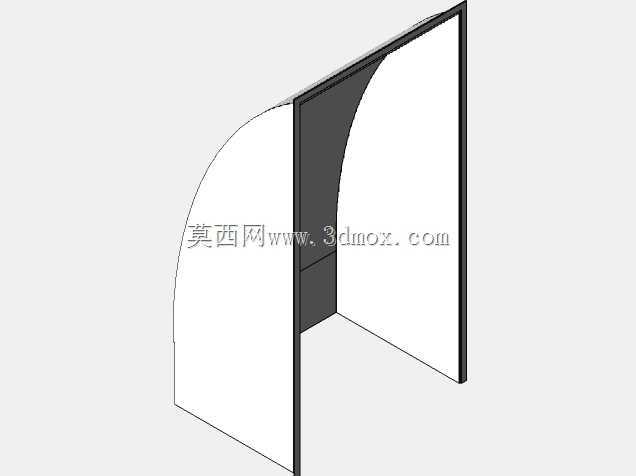

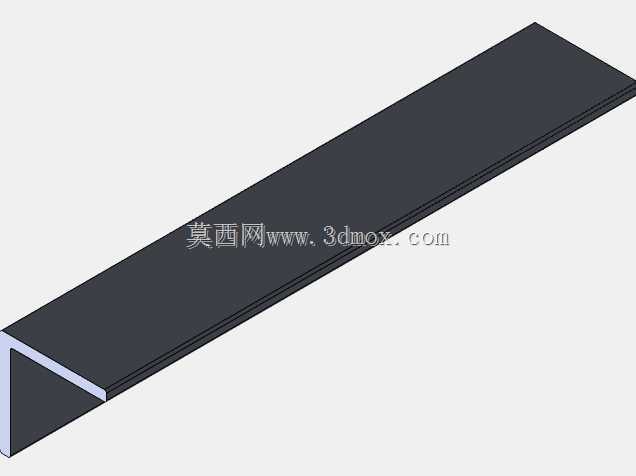

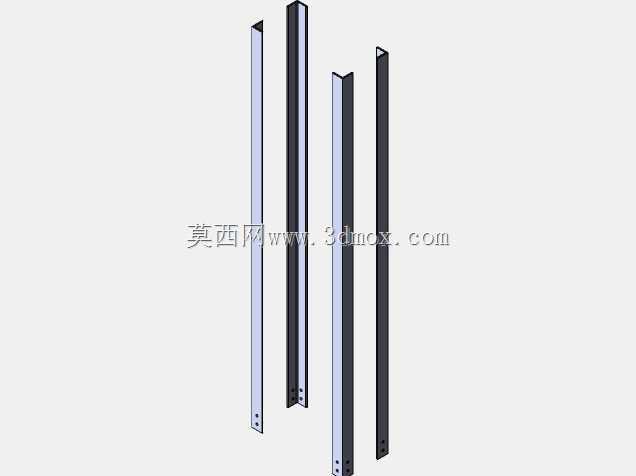

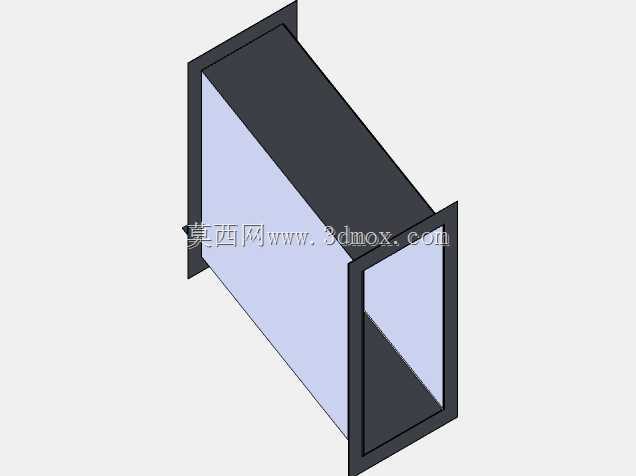

　　安装时需要注意底部机壳的进料区预留足够的料堆堆积空间，保证料斗舀料时的切入角度，顶部卸料区的接料槽位置需要对应料斗的卸料抛物线设置，避免物料撞击机壳内壁造成磨损或回料，两侧链条的张紧度需要调整一致，防止运行过程中出现跳齿、料斗偏斜刮蹭机壳的问题。整机的牵引链采用单链布局搭配带角板的料斗安装结构，相比双链布局减少了链条同步调试的工作量，角板的固定方式可避免料斗在长期装载冲击下出现连接松动，提升长期运行的结构可靠性。
