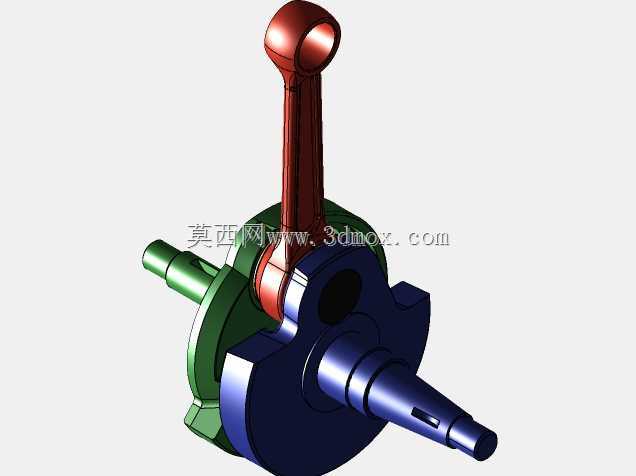

Vespa踏板摩托车曲轴逆向结构设计

　　做踏板车动力总成逆向的同行都清楚，曲轴作为两冲小排量发动机的核心回转部件，扫描点云的拟合精度直接决定了整套动力复刻后的运行稳定性，这次的Vespa曲轴逆向工作，最初的触发点是维修渠道找过来的老款车型配件断供问题——存量老车的曲轴磨损后没有替换件，拆车件的平衡精度参差不齐，装车后轻则震感明显重则出现连杆抱轴、曲轴箱打穿的故障，所以整个逆向过程从一开始就不是单纯抄数画外形，所有尺寸链的推导都要围绕装车后的实际运行边界来做。

　　先从实际应用场景说，这款曲轴适配的是小排量两冲程踏板车的动力单元，日常工况覆盖城市通勤的中低转速持续运转、短途急加速的高转速爆发，还要承受传动系统带来的侧向载荷，所以逆向的时候首先要卡准的就是安装边界：两端主轴颈的同轴度公差要控制在0.02mm以内，和曲轴箱轴承位的配合间隙严格留到0.01-0.03mm的区间，大端曲柄的配重块外圆不能和曲轴箱内壁发生运动干涉，尤其是连杆摆到最大角度的时候，连杆大头的侧隙、和曲柄销的配合间隙都要和原厂设计的公差带对齐，不能因为是逆向件就放宽公差，不然装车后跑个几千公里就会出现异响、烧轴承的问题。

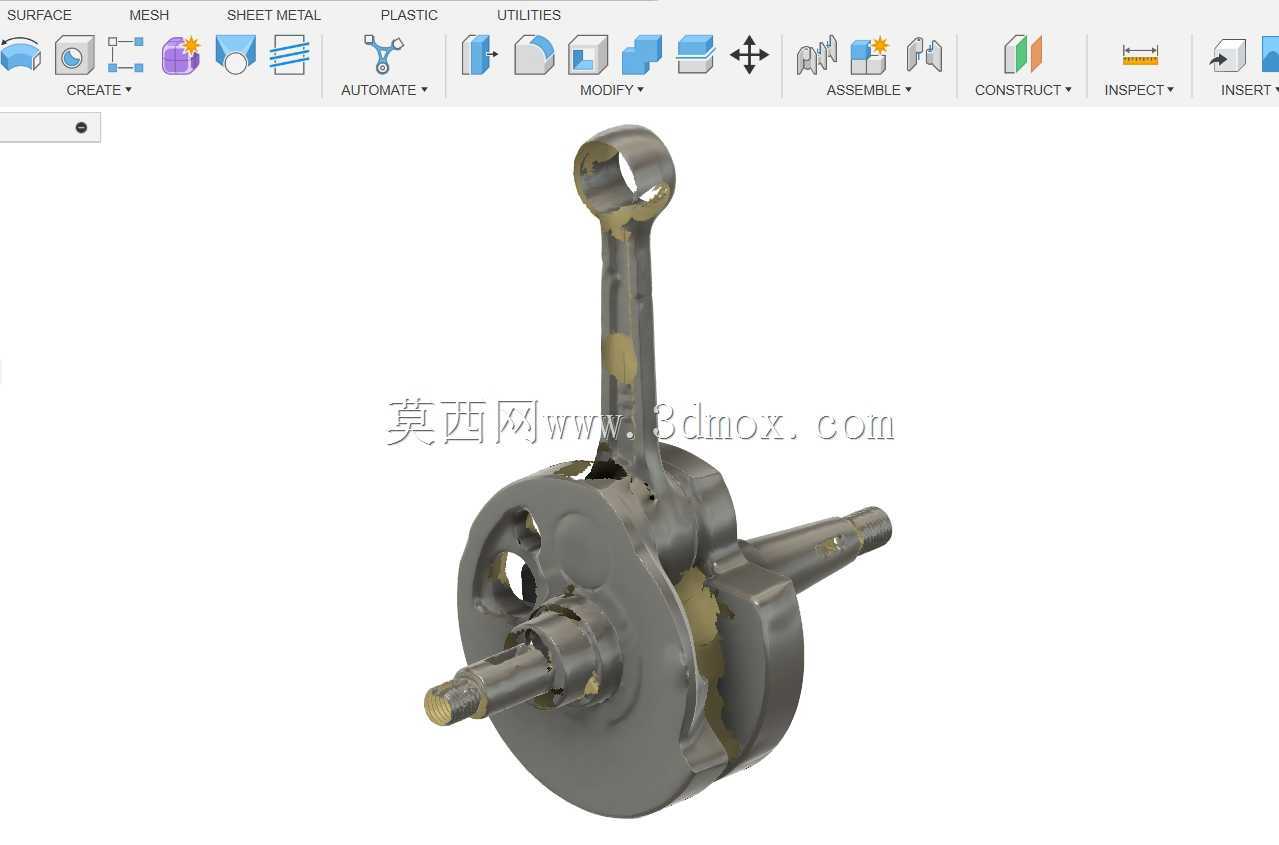

　　设计思路上没有直接拿扫描点云铺面就完事，毕竟扫描的旧件本身存在磨损：连杆小头的活塞销孔已经有偏磨痕迹，曲柄销的表面也有长期运转形成的磨损台阶，所以第一步是先对点云做磨损补偿，先通过两端未磨损的主轴颈基准面拟合出曲轴的回转中心轴线，再以这个轴线为基准反推曲柄销的中心距、配重块的质心位置，确保活塞的上止点、下止点位置和原厂设计一致，不然会直接改变发动机的压缩比，要么出现动力不足要么出现爆震敲缸的问题。连杆部分的设计重点在大小头的过渡圆角，扫描件上的圆角因为长期油污覆盖扫出来的轮廓有缺失，这里特意参考同排量机型的圆角应力分布做了补全，避免应力集中导致的连杆断裂问题，杆身的截面形状也保留了原厂的变截面设计，在保证强度的前提下尽可能降低往复运动的重量，减少曲轴运转的不平衡量。

　　功能特性层面，这套曲轴的配重是经过动平衡校核逻辑推导的，两块半圆形配重块的质心偏移量完全匹配活塞、连杆总成的往复惯性力，在常用的4000-7000转转速区间能把一阶惯性力的振动降到最低，不需要额外做过多的动平衡去重就能满足装车要求。连杆小头的油孔位置也严格对齐了原厂的润滑油路，确保运转过程中活塞销能得到充分的混合油润滑，避免干磨。输出端的锥面尺寸、键槽位置完全匹配原厂磁电机、前驱动轮的安装位，不需要做任何二次加工就能直接装车替换，和周边的油封位配合尺寸也做了精准核对，防止出现漏油、油封偏磨的问题。

　　很多刚接触逆向的工程师容易犯的错就是照着扫描件一比一复刻，连磨损的痕迹都原封不动画出来，最后做出来的件装上去用不住，实际上逆向工程的核心是还原零件的设计意图，而不是复制旧件的磨损状态。比如这次扫描的旧件，主轴颈上有轴承跑内圈留下的细微划痕，建模的时候就把这部分的尺寸修正到了原厂的名义尺寸，同时把表面粗糙度的要求标注到了Ra0.8，满足轴承压装后的配合要求。曲柄和曲柄销的过盈配合量也按照过盈连接的强度要求做了核算，确保高转速运转的时候曲柄销不会出现松动移位，毕竟两冲发动机的最高转速能到近万转，一旦连接失效造成的后果是毁灭性的。

　　从安装边界的核对细节来说，除了曲轴本身的装配尺寸，还要考虑和周边部件的运动间隙：比如曲柄配重块旋转的时候和曲轴箱油道的最小间隙留到了2mm以上，避免高速运转的时候因为零件热膨胀出现刮蹭；连杆大头和两侧曲柄的侧隙控制在0.1-0.2mm之间，既不会因为间隙过大产生轴向窜动，也不会因为间隙过小出现热膨胀卡滞；输出端的螺纹长度、螺距也和原厂完全一致，确保锁紧螺母能把驱动轮牢牢固定在锥面上，不会出现高速运转时螺母松脱的问题。整个模型的所有特征都做了可制造性的校验，不管是做锻造毛坯还是后续的机加工，都能直接对接工艺环节，不需要再做二次的模型修改，对于做老款车型配件复刻、维修替换的从业者来说，能直接拿来做工艺编排和生产准备，省去了从零开始测绘、反复校核尺寸的大量时间。
