适配SFU1204滚珠丝杠的WobbleX WS12可打印消隙结构

　　在桌面级数控设备、小型线性传动模组的搭建场景中，滚珠丝杠的回程间隙一直是影响传动精度的核心痛点，尤其是采用SFU1204这类小规格冷轧滚珠丝杠的入门级传动方案，原厂配套的螺母往往存在预紧力调节范围窄、长期运行后间隙快速增大的问题，常规的消隙螺母要么需要定制金属件成本偏高，要么结构复杂安装占用空间大，很难适配紧凑布局的小型设备。这款适配SFU1204滚珠丝杠的WobbleX WS12可打印结构，正是针对这类小规格丝杠的消隙需求设计，核心是通过偏心摆动结构自动补偿丝杠运行过程中产生的轴向与径向间隙，无需人工反复调整预紧螺丝，就能在长期往复运行中保持稳定的零间隙传动状态。从结构设计逻辑来看，这款消隙结构没有采用传统双螺母对顶的消隙思路，

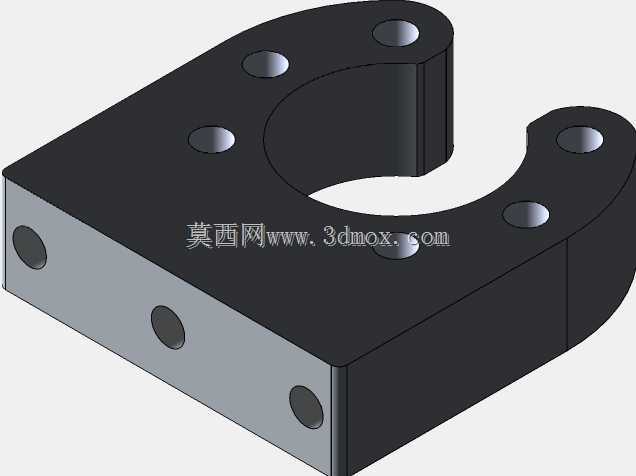

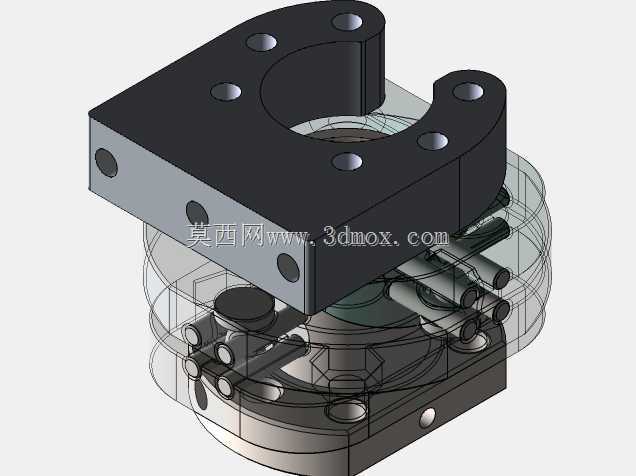

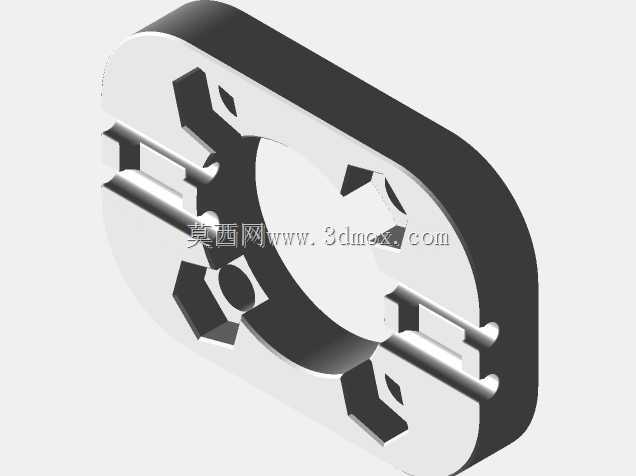

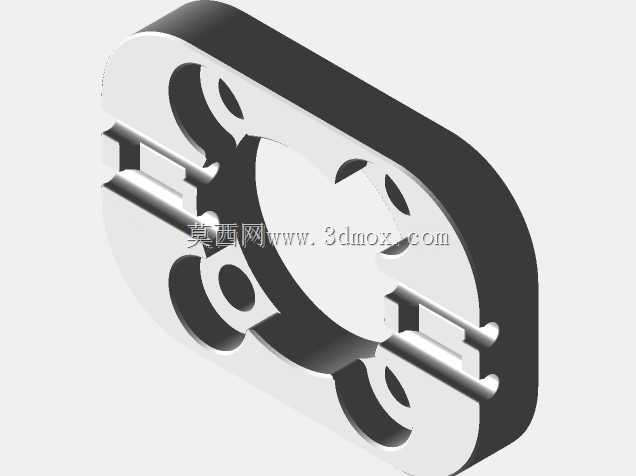

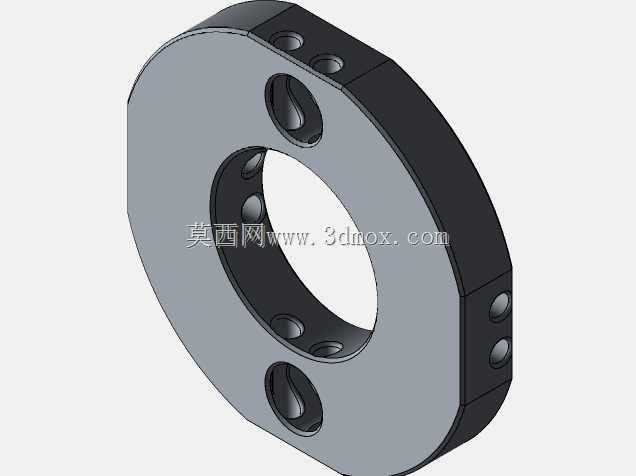

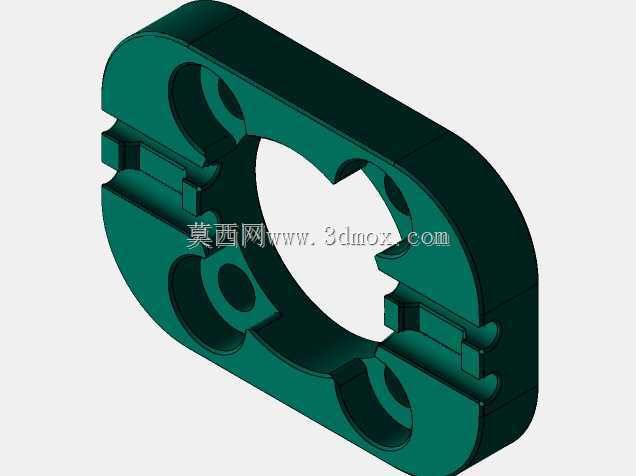

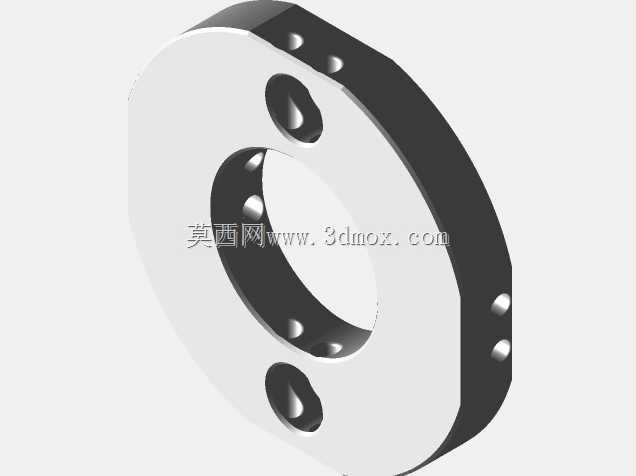

　　而是利用上下两个错位布置的螺母座配合弹性限位结构，让两个半螺母始终以微小的偏心角度贴合丝杠滚道，当丝杠滚道出现磨损、或者安装存在微小同轴度偏差时，偏心结构可以自动适配偏移量，既不会因为预紧力过大导致丝杠运行阻力陡增，也不会因为间隙存在出现传动回程误差。整个结构的安装边界完全匹配SFU1204丝杠的常规安装尺寸，上部的C型安装座预留了6个标准安装孔位，可以直接固定在设备的移动滑台端面，不需要额外设计转接法兰，下部的透明示意部分对应的是结构内部的导向销与弹性补偿件的安装空间，整体外径控制在42mm以内，轴向总高度不超过35mm，哪怕是安装空间极其紧凑的小型3D打印机Z轴、桌面数控雕刻机的进给轴，也能直接替换原有螺母完成安装，

　　不会和周边的导轨、同步轮等部件产生运动干涉。实际使用过程中，这款消隙结构的受力传递路径经过了专门优化，丝杠转动时的轴向推力会均匀分散到两个半螺母的滚道接触面上，不会出现单侧受力集中导致的局部磨损过快问题，内部的导向销采用间隙配合设计，既可以限制两个半螺母的相对转动角度，又能预留足够的摆动空间让偏心结构自动补偿间隙，不需要额外添加润滑脂通道，日常维护只需要定期在丝杠表面涂抹润滑脂即可，结构本身没有易损的小弹簧或者薄壁弹片，长期运行的可靠性远高于常规的3D打印消隙螺母。考虑到3D打印的工艺特性，整个结构的壁厚都控制在2mm以上，所有的安装孔位都预留了0.2mm的打印余量，打印完成后只需要用标准钻头简单过孔就能完成装配，

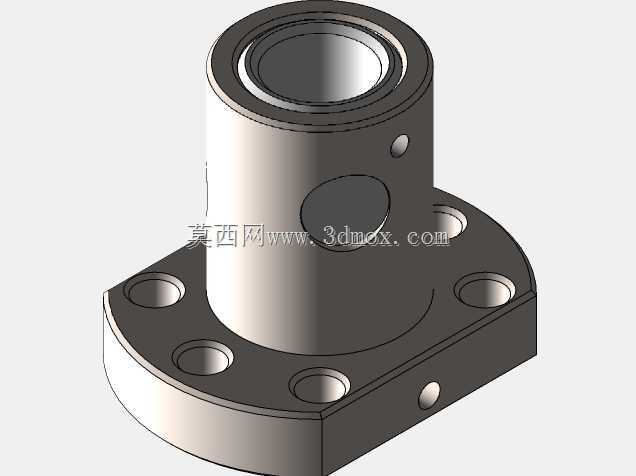

　　不需要做复杂的后处理，上部的安装座设计成平面贴合结构，和滑台安装面接触时可以保证足够的连接刚性，不会因为打印件的微小形变导致安装偏斜。在实际的设备选型适配中，这款结构可以直接替换SFU1204丝杠的原厂单螺母，不需要改动丝杠的支撑座安装位置，也不需要调整滑台的行程限位，对于已经组装完成的小型数控设备来说，升级替换的操作门槛极低，哪怕是没有太多机械装配经验的爱好者，也能在十分钟内完成更换。和金属材质的消隙螺母相比，3D打印的这款结构自重更轻，运行时的噪音更小，对于对移动部件重量敏感的垂直轴传动场景来说，更低的自重可以降低电机的负载，提升高速往复运动时的响应速度，同时偏心补偿结构可以抵消一部分丝杠本身的滚道形位误差，哪怕是精度等级不高的冷轧丝杠，搭配这款消隙结构也能获得接近研磨丝杠的传动精度表现。结构的下部外壳设计成圆形包裹式结构，可以将内部的传动部件完全罩住，减少运行过程中粉尘、切屑进入螺母滚道的概率，在木工雕刻、桌面级FDM打印这类多粉尘的使用场景中，也能保持较长的维护周期，不需要频繁清理螺母内部的杂物。
