10-30Kv高压4mm香蕉十字连接器组件

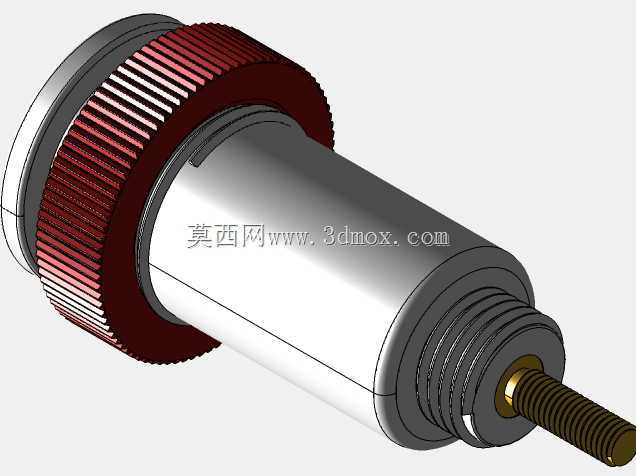

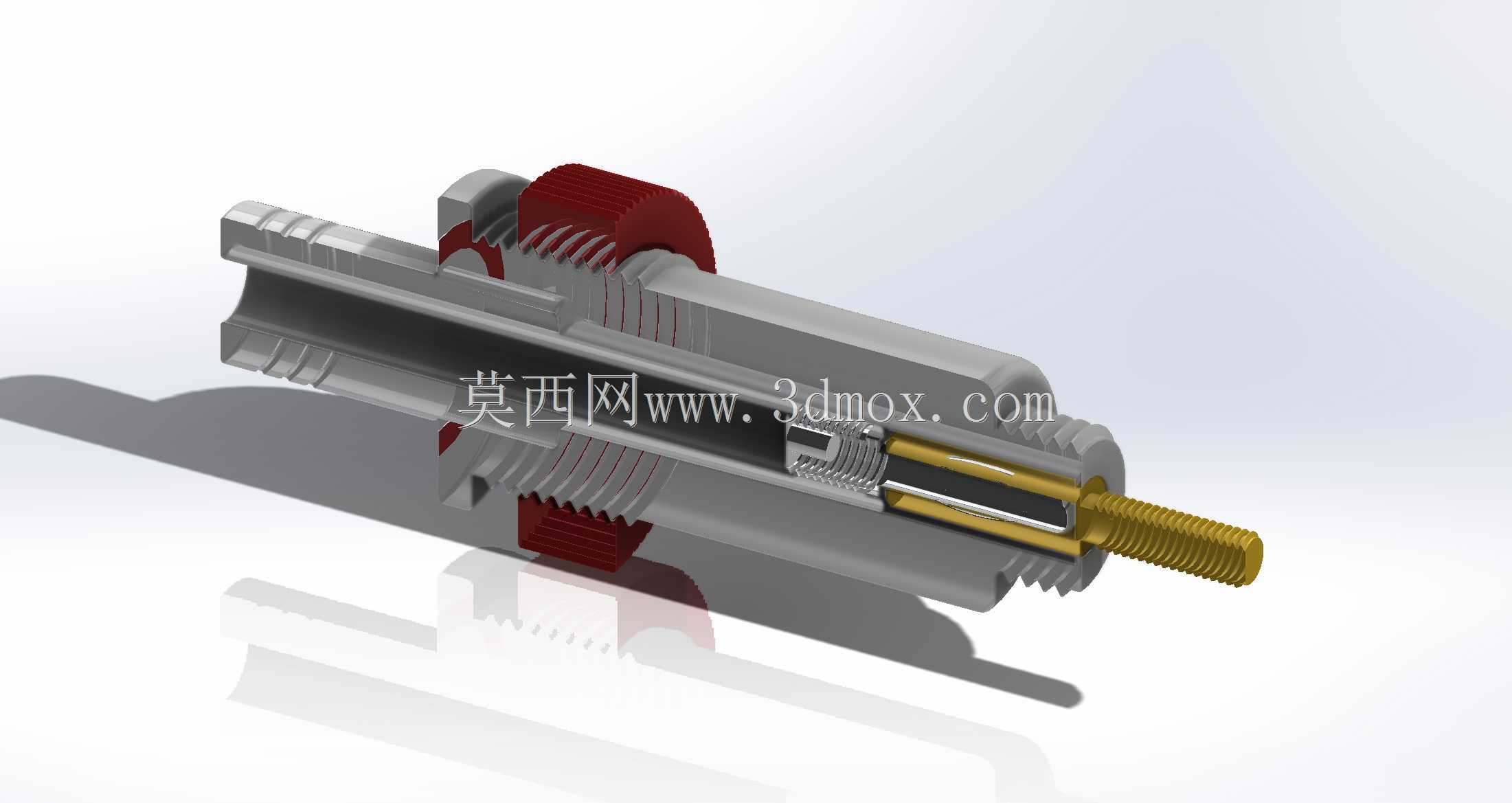

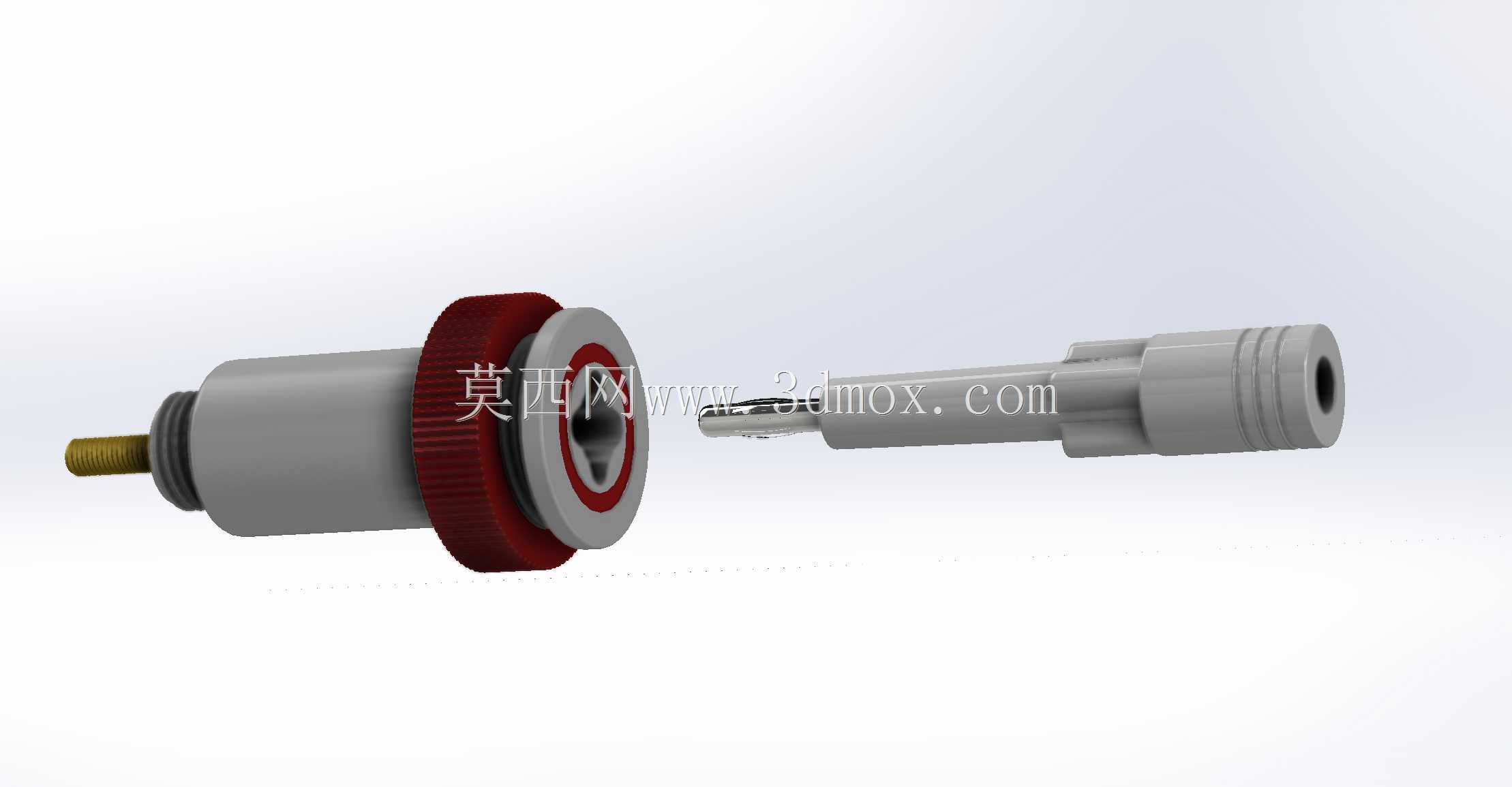

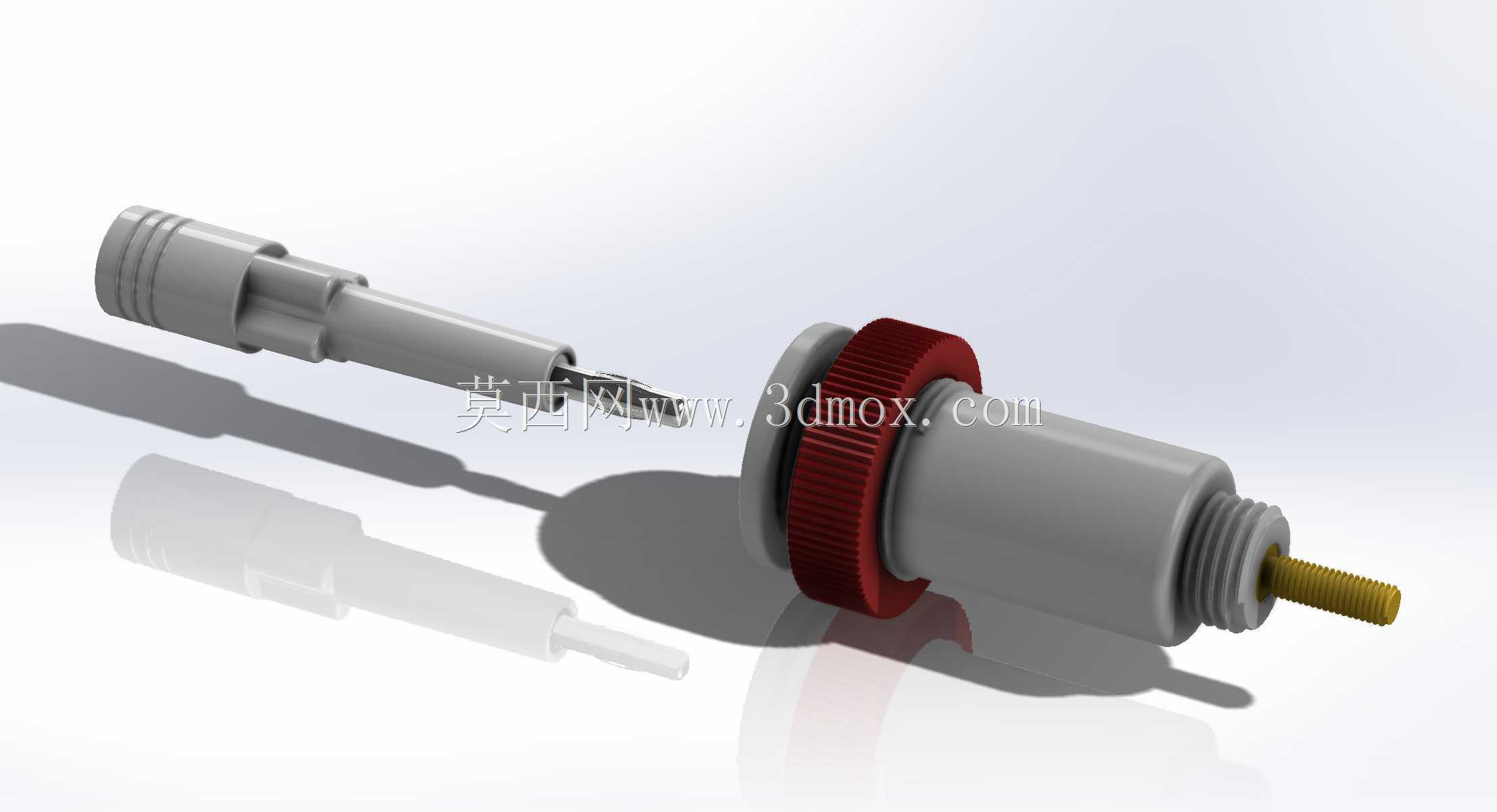

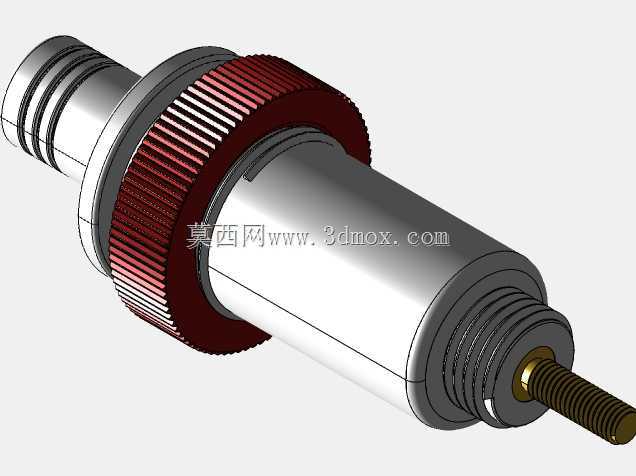

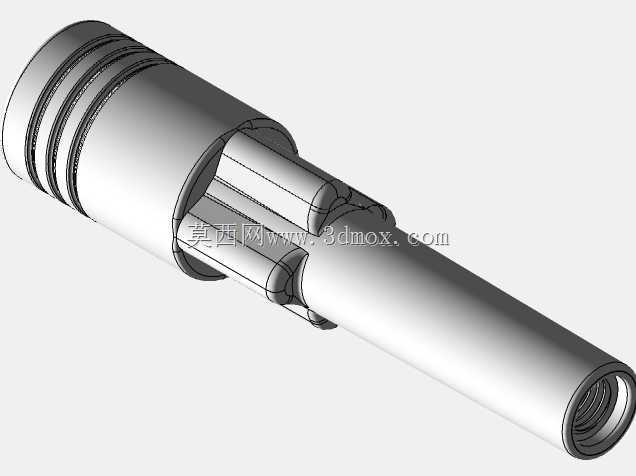

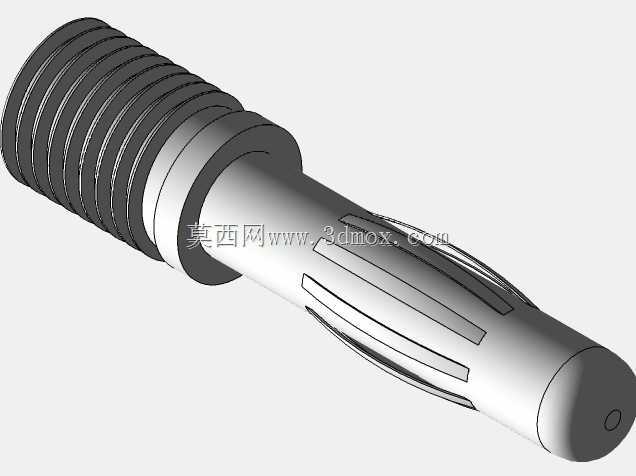

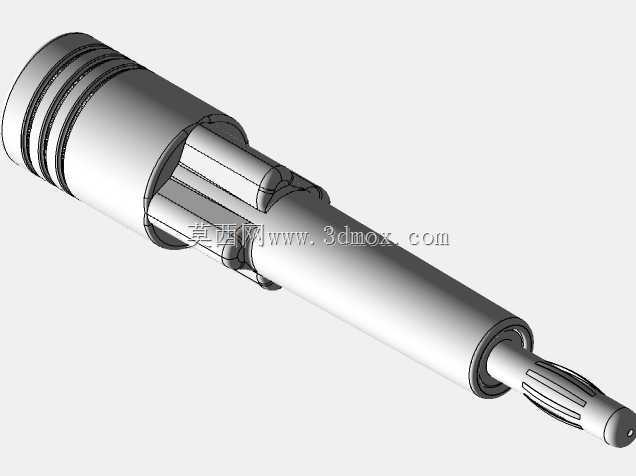

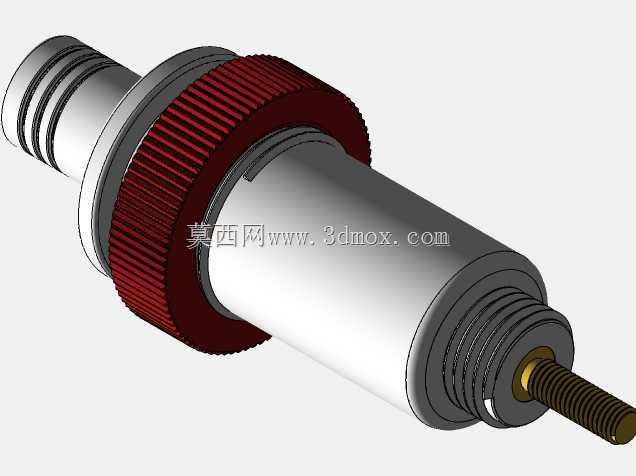

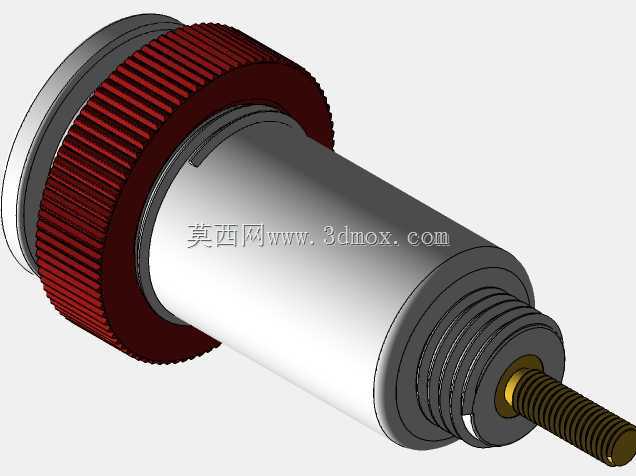

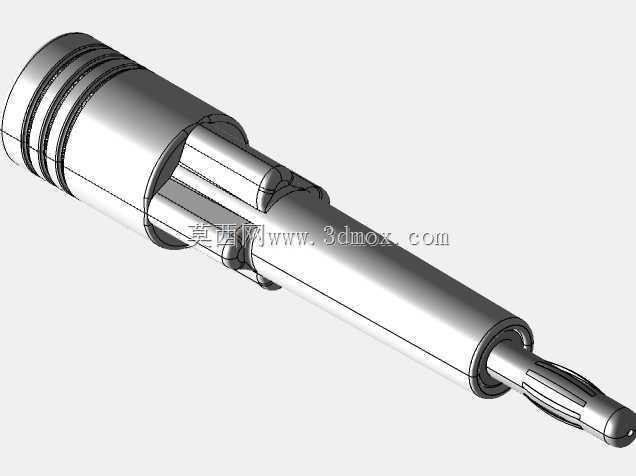

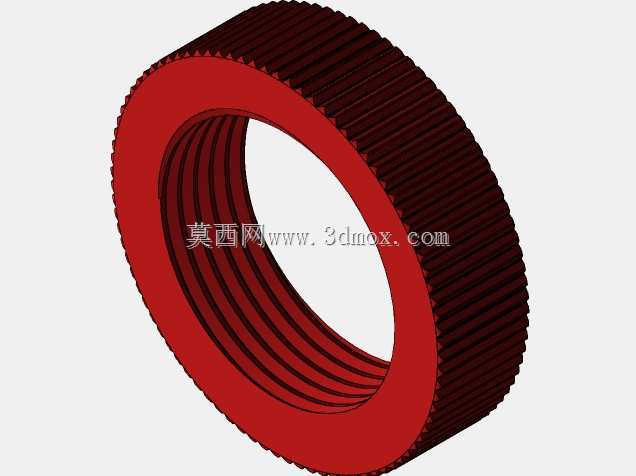

　　这套高压接插组件的适配场景覆盖了高压电源测试台、工业激光加工设备的高压输出回路，核心是解决千伏级工况下的可靠接插与绝缘防护问题，避免普通低压接插件在高压下出现爬电、击穿、接触不良的故障。从结构设计来看，插座端采用了带滚花的红色锁紧旋帽，安装时可以通过手拧实现接插后的轴向锁紧，防止设备运行过程中受振动拉扯出现松脱，旋帽内侧的绝缘隔层直接延伸到插合界面，把带电的金属接触件完全包裹在绝缘腔体内部，插合后两段绝缘件形成迷宫式的密封隔层，有效拉长了爬电距离，满足10Kv到30Kv区间的耐压要求。插头端的接触件采用4mm直径的标准香蕉插结构，接触端做了十字开槽设计，依靠金属自身的弹性张力实现和插孔内壁的紧密贴合，接触电阻可以控制在毫欧级，避免大电流或者高压信号传输时出现局部发热、打火的问题，插头尾部做了阶梯式的线缆防弯折结构，适配不同线径的高压硅胶线缆，压接或者焊接后可以通过尾部的锁紧结构固定线缆，避免线缆根部反复弯折导致线芯断裂。

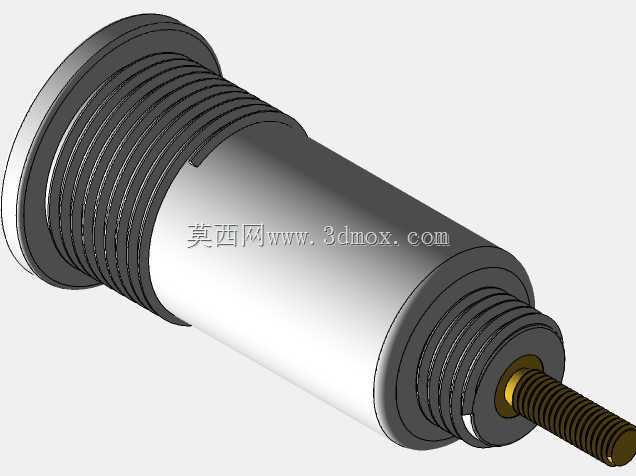

　　在安装边界上，插座端设计了带外螺纹的安装柱，可以直接穿过设备面板的预留安装孔，通过背面的锁紧螺母实现面板固定，安装柱的直径适配常规设备面板的标准开孔尺寸，不需要额外做定制化的开孔加工，插座外露在面板外侧的绝缘主体做了圆弧过渡，没有尖锐的棱角，避免高压工况下的尖端放电问题。整个接插件的绝缘主体全部采用耐高压的工程塑料材质，表面电阻率满足高压绝缘要求，同时具备一定的耐温性能，适配设备长期运行时的局部温升环境。

　　从实际使用的角度出发，这套接插件的插合行程做了精准控制，插合到位时会有明确的手感反馈，操作人员不需要额外做标记就能确认接插到位，旋帽锁紧后可以承受一定的轴向拉拽力，满足工业现场设备移动、线缆拉扯的使用需求。接触件的材质选用了弹性好、导电性能优异的铜合金，表面做了镀层处理，防止长期使用出现氧化导致接触性能下降，十字开槽的结构也允许一定的加工公差，即使插孔存在微小的尺寸偏差，也能保证可靠的接触压力。在激光设备的应用场景中，这类接插件主要用于连接激光电源和激光管的高压输入端，需要长期稳定承受千伏级的直流高压，一旦接插件出现绝缘击穿或者接触不良，轻则导致激光输出功率不稳定，重则烧坏电源或者激光管，因此设计时在绝缘厚度、爬电距离、接触可靠性上都做了冗余设计，比普通民用高压接插件的防护等级更高。在高压测试仪器的场景中，这类接插件需要频繁插拔，因此接触件的抗疲劳性能也做了针对性优化，经过上千次插拔后仍然能保持稳定的接触压力和绝缘性能，不需要频繁更换接插件。整个组件的外形没有多余的结构，所有的棱角都做了倒圆角处理，既避免了尖端放电，也能防止安装和使用过程中划伤操作人员的手部，插座和插头插合后，外表面是连续的光滑绝缘面，没有裸露的金属部件，操作人员误碰也不会出现触电风险。
