树莓派4B导轨式安装固定支架组件

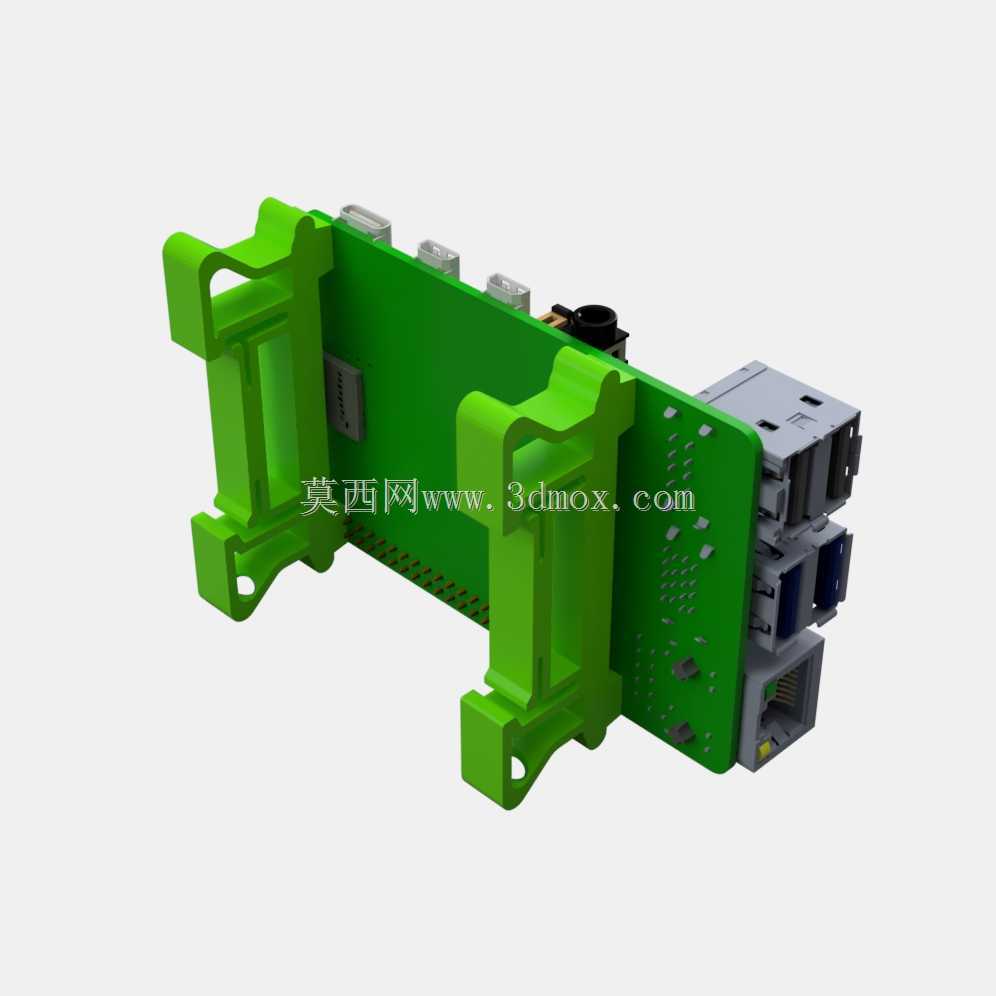

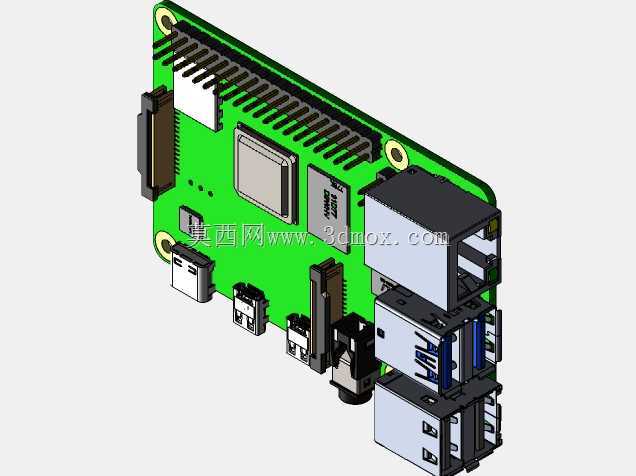

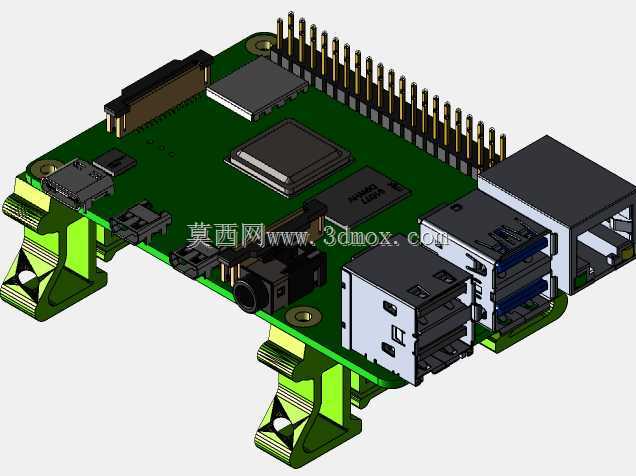

　　在工业控制现场的电气柜布局中，单板计算机的安装固定一直是零散化改造的常见痛点，常规树莓派4B多采用桌面摆放或螺柱固定的方式，既无法适配标准电气安装的DIN导轨体系，也容易在设备振动、线缆拉扯的工况下出现接口松动、板体移位的问题，这套导轨安装组件正是针对这类场景开发的适配结构。整套组件采用双侧卡扣式的固定逻辑，两个对称分布的绿色支架件分别卡接在树莓派4B电路板的两侧边缘，支架内侧预留了与板厚匹配的卡槽，安装时无需在电路板上额外打孔，直接顺着板边滑入即可完成板体与支架的预固定，不会损伤电路板原有走线与焊盘，也不会遮挡板载的USB、以太网、HDMI、Type-C供电等各类外接接口，所有接口的插拔操作都能在支架安装完成后正常进行，

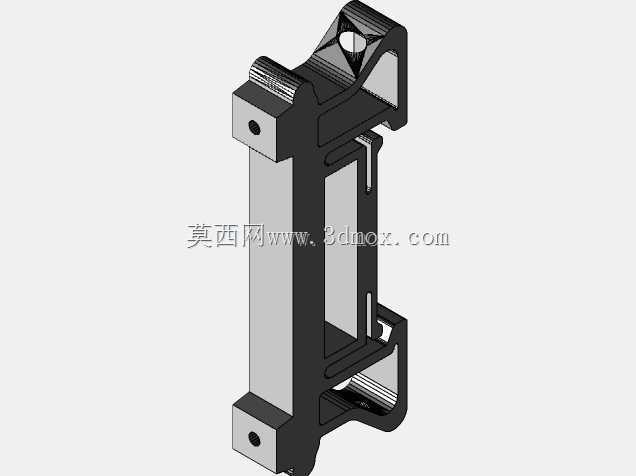

　　不会出现结构干涉。支架与DIN导轨配合的卡接结构做了弹性让位设计，卡扣的卡入端带有导向斜面，安装时只需对准标准TS35 DIN导轨的边缘稍用力按压，即可让卡扣卡在导轨的卷边位置，整个安装过程无需额外螺丝、紧固件，徒手即可完成拆装，单台设备的安装耗时不超过十秒，非常适合多节点工控场景下的快速部署与后期维护更换。从安装边界来看，支架装配完成后，整体结构在电路板原有宽度方向上仅单侧增加不到8mm的尺寸，高度方向完全贴合导轨安装面到电路板背面的间隙，不会额外占用电气柜内的纵深空间，相邻安装的导轨设备之间可以保持最小10mm的间距排布，大幅提升电气柜内的空间利用率。支架的结构设计充分考虑了板体散热需求，

　　支架与电路板接触的位置仅保留两侧边缘的卡接边，电路板背面的核心芯片、内存颗粒等发热区域完全裸露，不会阻挡空气流通，既可以搭配原有被动散热片使用，也不会影响小尺寸主动散热风扇的安装，不会因为加装固定支架导致板体工作温度异常升高。在工况适配性上，卡扣结构做了加厚处理，卡接到位后与导轨的配合间隙控制在0.2mm以内，即使在设备持续运行产生的小幅振动、车间设备启停带来的轻微冲击下，也不会出现松脱滑落的问题，支架的承力位置做了圆角过渡，避免应力集中导致的结构断裂，长期使用下的结构可靠性能够满足工业现场的使用要求。这套组件的适配场景覆盖了工业数据采集节点、小型边缘计算网关、设备状态监测终端等各类采用树莓派4B作为核心控制板的自制设备，

　　能够让原本偏向消费电子属性的单板计算机无缝融入标准工业电气安装体系，解决了非工业级硬件在工控场景部署时的安装适配难题，结构设计上没有多余的冗余特征，所有结构都服务于安装固定、接口避让、散热兼容这几个核心需求，没有为了外观增加不必要的曲面或装饰结构，完全从工程实用角度出发完成结构设计，打印或机加工制作时的材料利用率高，后期如果需要针对不同版本的树莓派做适配调整，也只需要修改卡槽的间距与卡扣的位置尺寸，整体结构的拓展性较强。
