屏蔽型RJ45面板式耦合连接器插孔

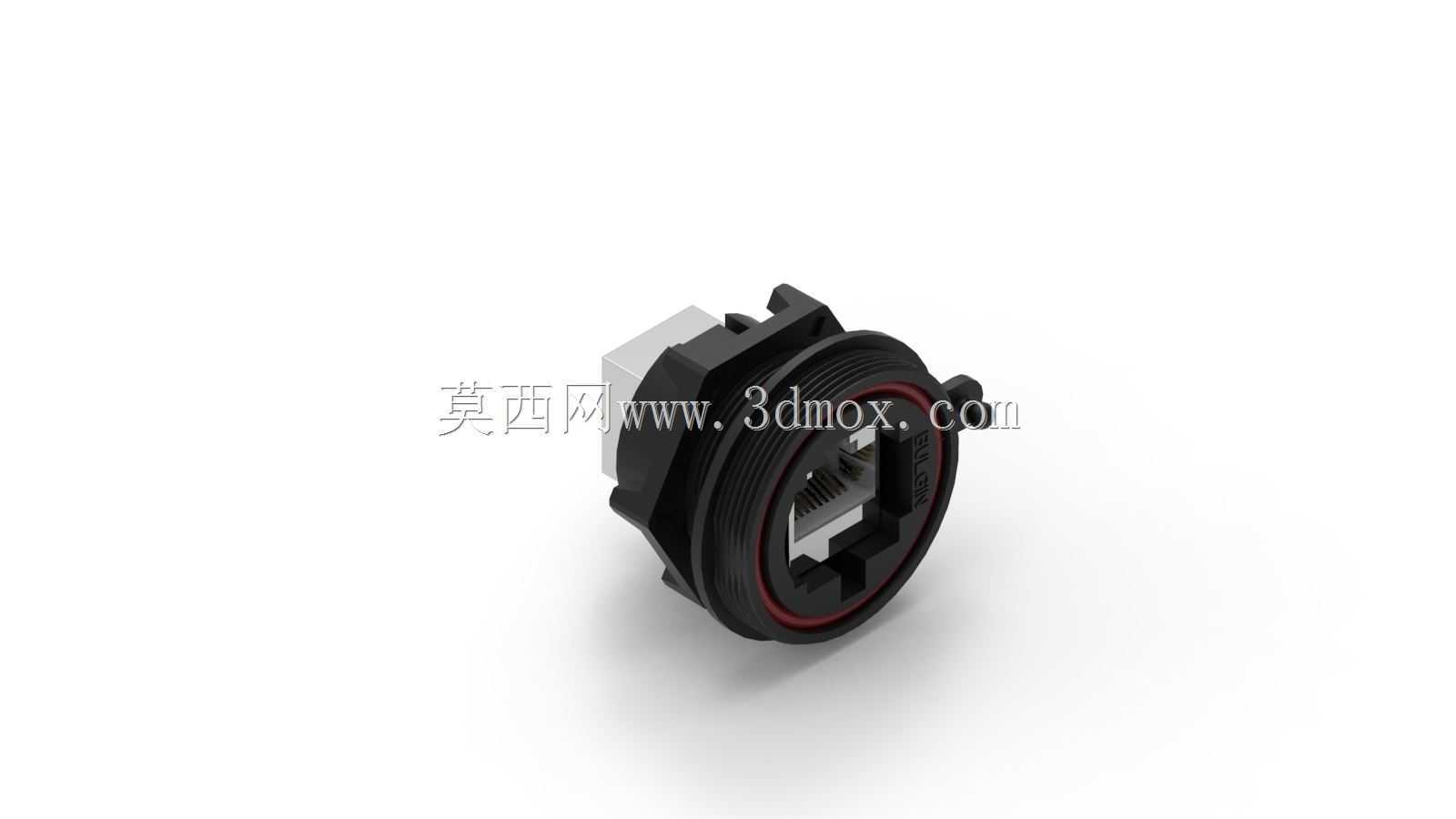

　　这款屏蔽型RJ45耦合插孔主要面向工业现场的以太网布线场景，在车间设备组网、户外通信机柜、轨道交通车载设备、港口机械电控系统这类存在振动、粉尘、潮气干扰的环境中，承担面板端的网络链路续接功能，区别于普通民用RJ45直通模块，它不需要额外做接头压接，两端均为标准8p8c接口，可直接实现两根成品网线的对接，同时自带面板安装固定结构，能直接嵌入设备壳体或机柜面板，作为设备对外的标准化网络接入口使用。

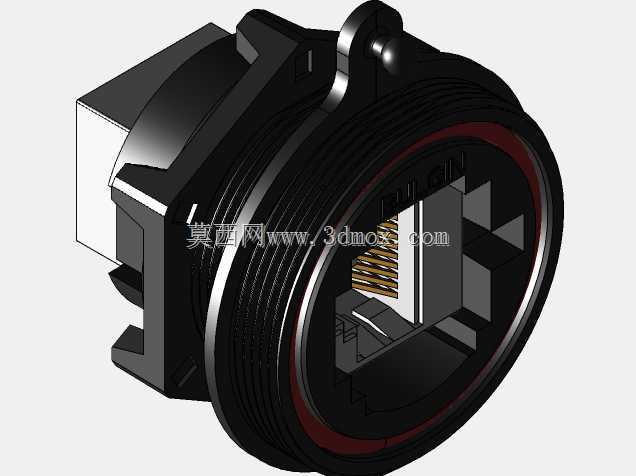

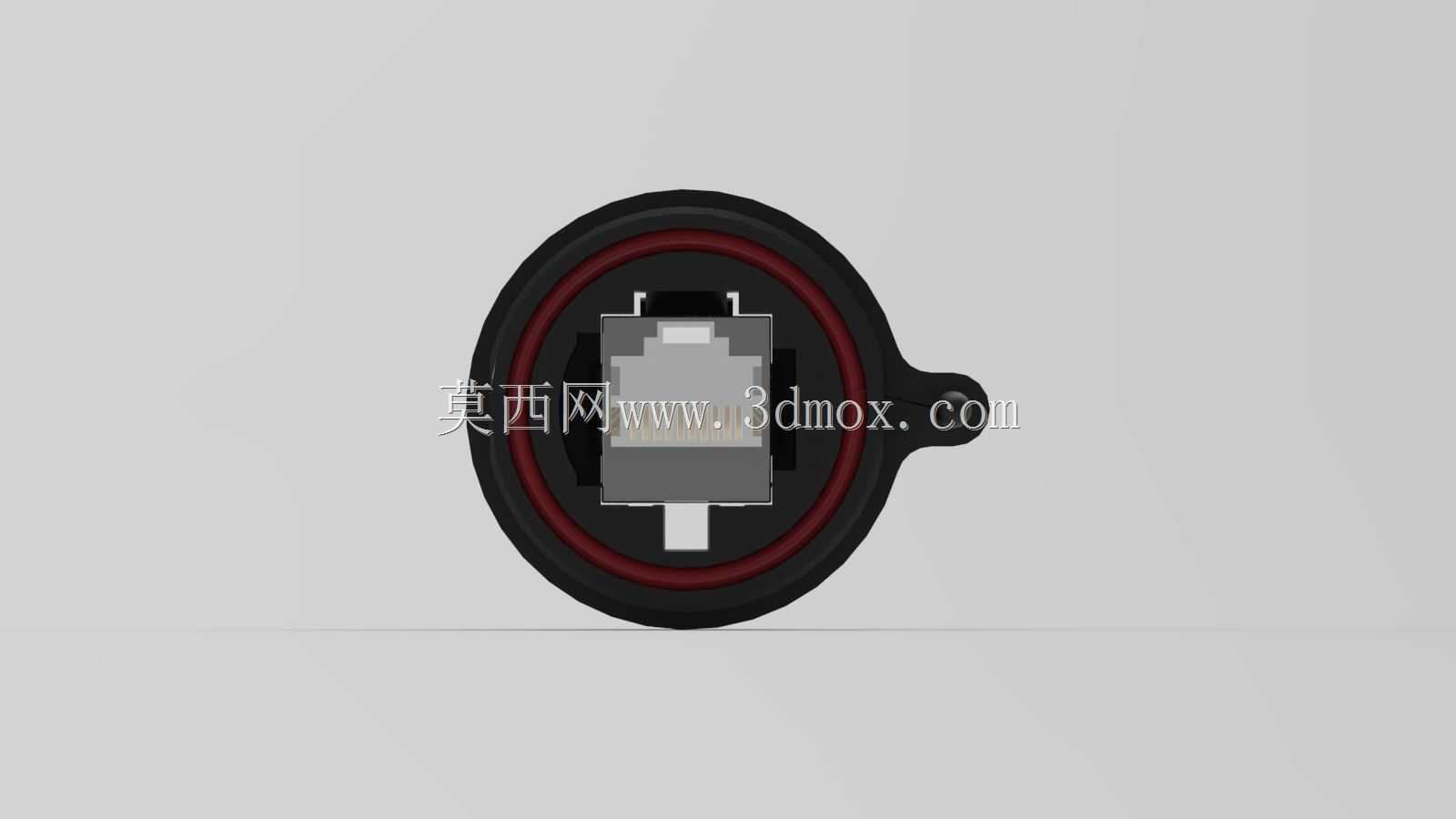

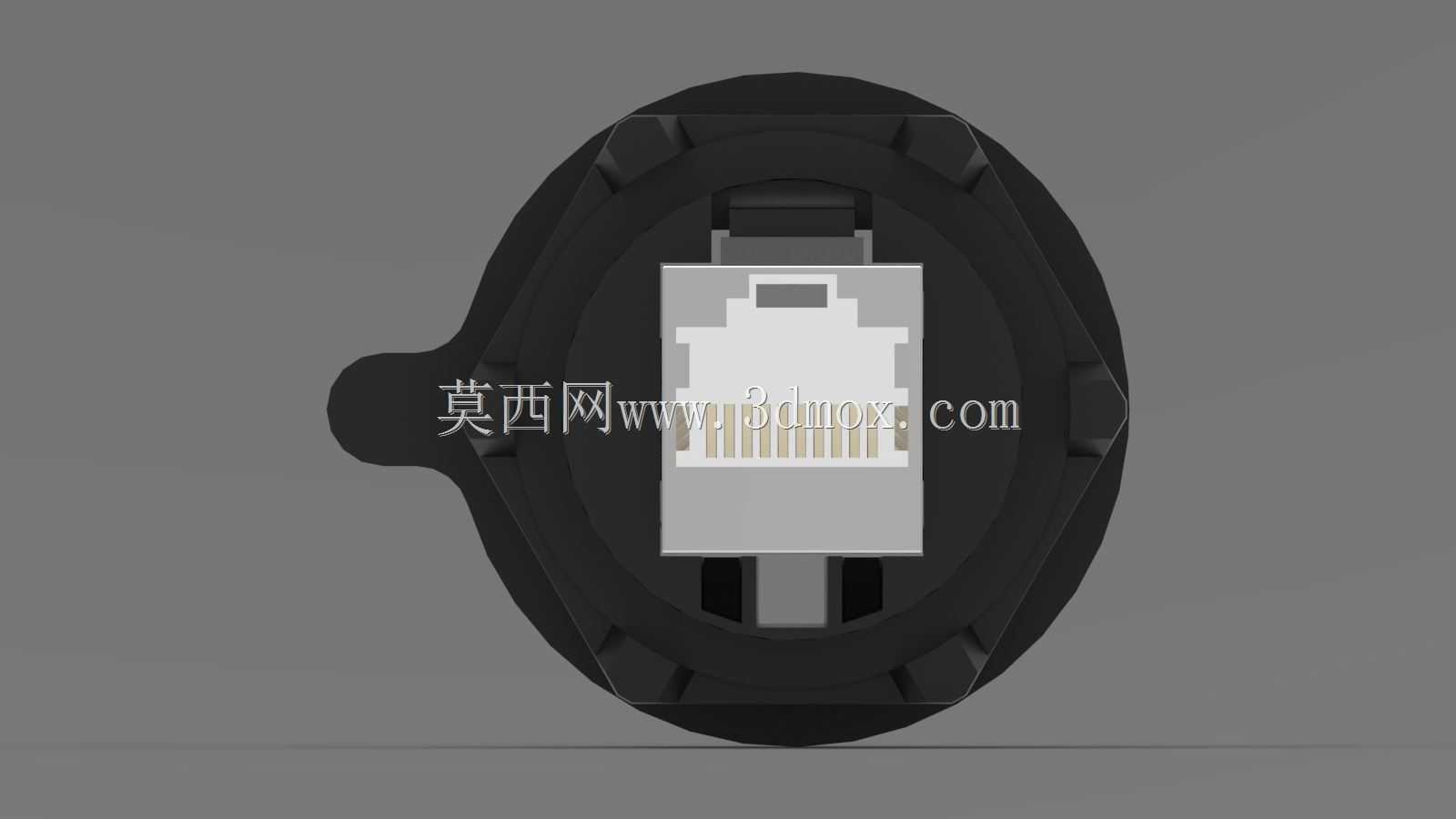

　　从功能设计上看，这款耦合器采用全金属屏蔽结构，内部8根接触端子均做了镀金处理，适配Cat5e传输标准，可满足百兆到千兆以太网的信号传输要求，屏蔽层与设备面板安装后可实现360度连续接地，能有效抑制工业现场变频器、伺服电机工作时产生的电磁辐射干扰，避免网络传输出现丢包、延迟波动的问题。接口外侧设置了多层橡胶密封圈，当配套的防水型RJ45插头插入旋紧后，可达到IP67级的防护等级，能阻挡粉尘侵入，同时可承受短时低压水冲，完全适配户外设备、洗消区域设备的网络接口防护需求。

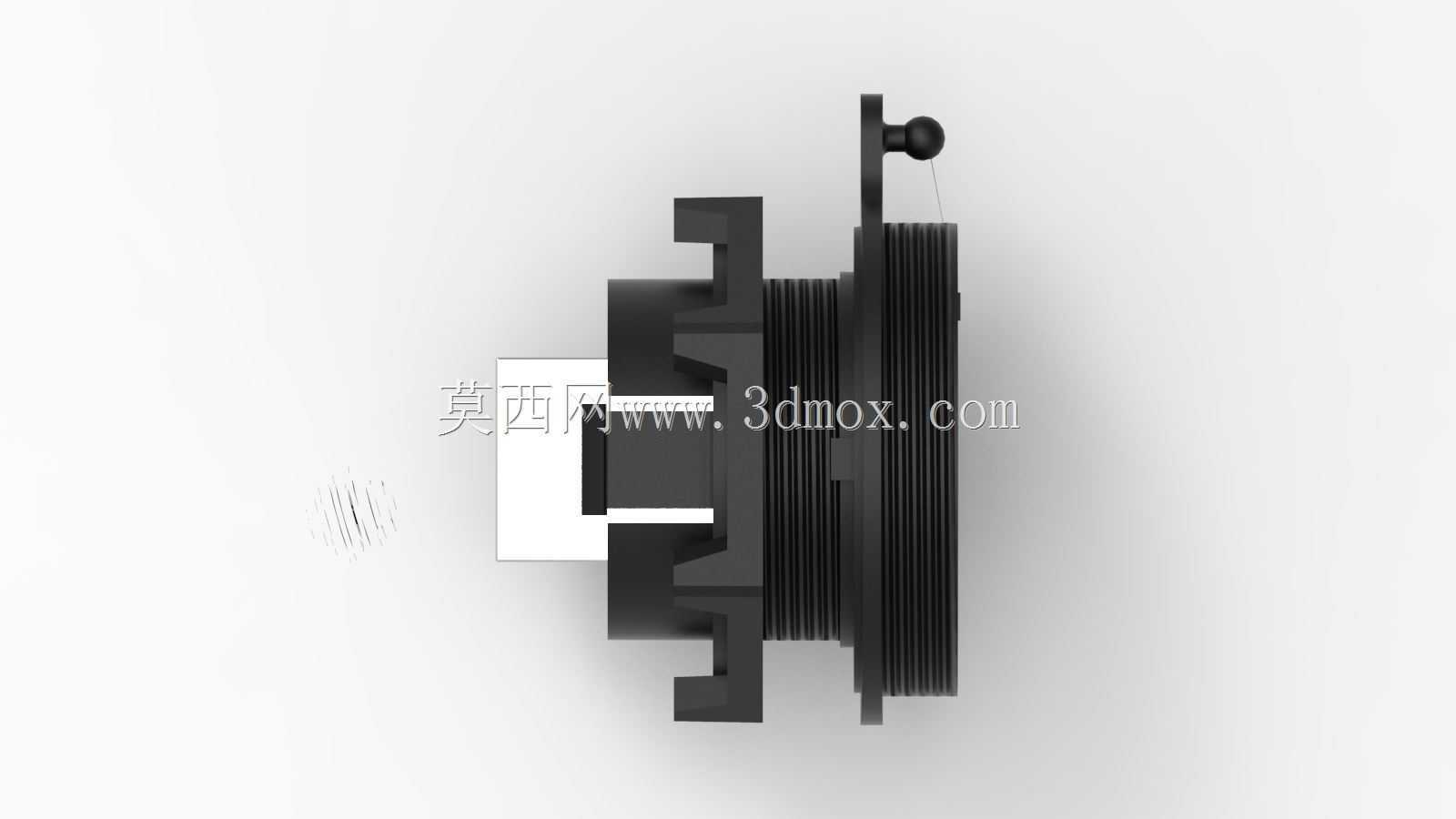

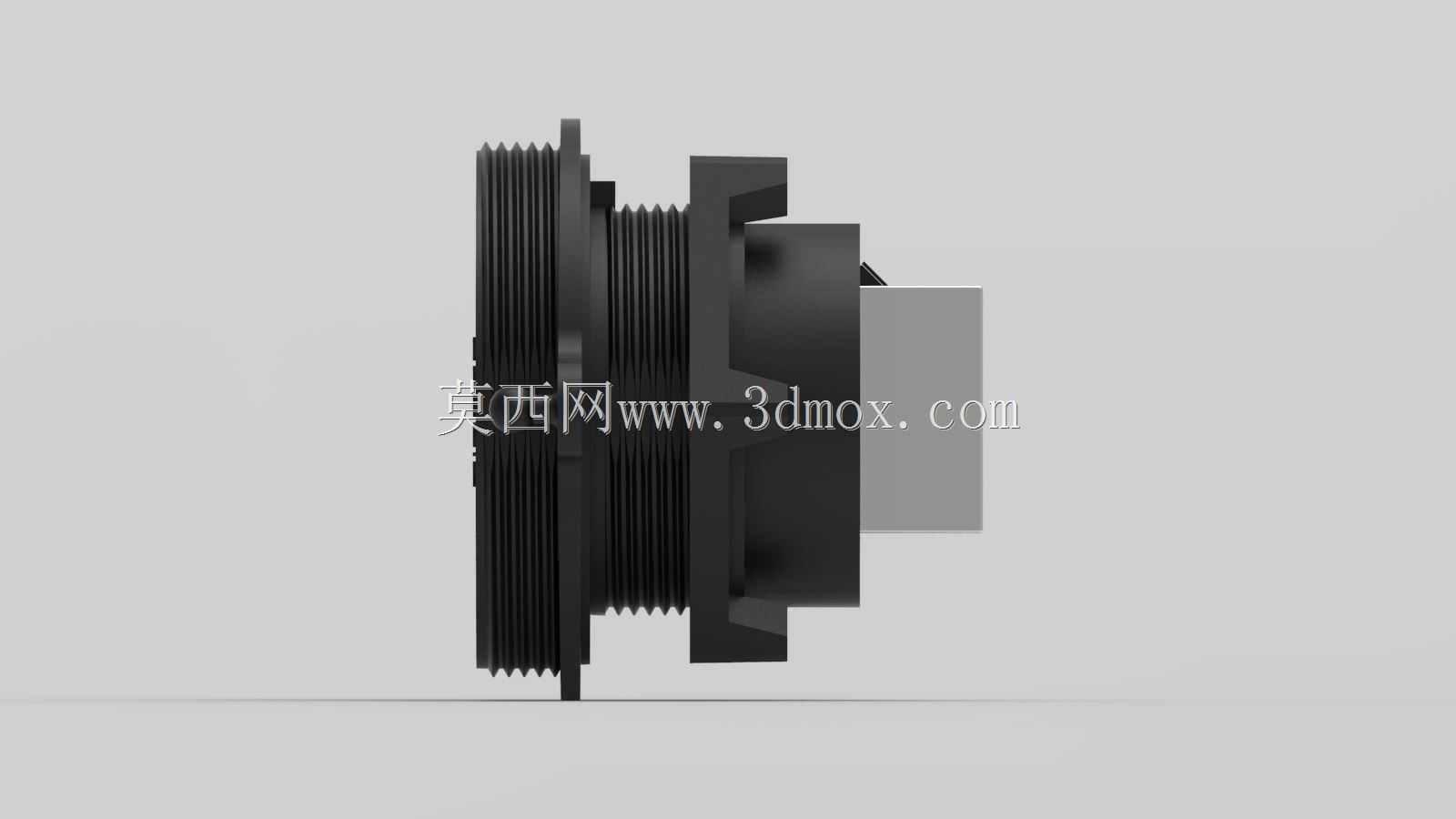

　　结构设计层面，这款耦合器采用后装式面板固定结构，安装时仅需在面板上开出对应直径的圆孔，将耦合器从面板后侧推入安装位，通过外侧的塑料卡爪与内侧的锁紧螺母配合即可完成固定，不需要额外打螺丝固定，安装效率比传统螺丝固定的连接器提升40%以上，同时卡爪结构自带防转设计，插头插拔过程中耦合器不会跟转，避免内部接线出现拉扯断裂的问题。耦合器本体的法兰边缘做了加厚处理，可承受至少500次的插头插拔循环，不会出现法兰开裂、固定松动的问题。

　　尺寸边界上，这款耦合器的面板开孔直径要求为22mm，和工业领域常用的按钮、指示灯开孔尺寸完全兼容，不需要在面板加工时单独定制开孔刀具，可直接复用现有面板加工程序，降低壳体加工的成本。耦合器插入面板后，后侧突出面板的长度仅为32mm，对于内部布线空间紧张的小型设备来说，不会占用过多的内部走线空间，网线弯曲半径可控制在25mm以内，完全满足狭小机柜内的布线要求。前端接口的锁紧结构采用标准的1/4 turn旋紧锁扣，和同系列的防水RJ45插头配合时，仅需旋转90度即可完成锁紧，不需要拧动螺纹，现场布线操作更快捷，同时锁扣自带防松脱结构，设备运行过程中出现持续振动时，插头不会自行松脱导致网络中断。

　　实际选型使用时需要注意，这款耦合器为直通型结构，内部没有信号放大电路，两端网线的总长度不能超过以太网传输的标准距离要求，同时接地端必须和设备壳体的保护地可靠连接，否则屏蔽层无法起到抗干扰的作用。在三维建模过程中，需要重点还原密封圈的压缩量、卡爪的弹性变形空间、端子的对中精度，避免装配后出现插头插不到位、屏蔽层接触不良的问题，安装孔位的公差建议控制在H12级别，既可以保证耦合器顺利装入，又不会出现过大的间隙导致防护等级下降。
