剪叉式液压升降作业平台结构设计

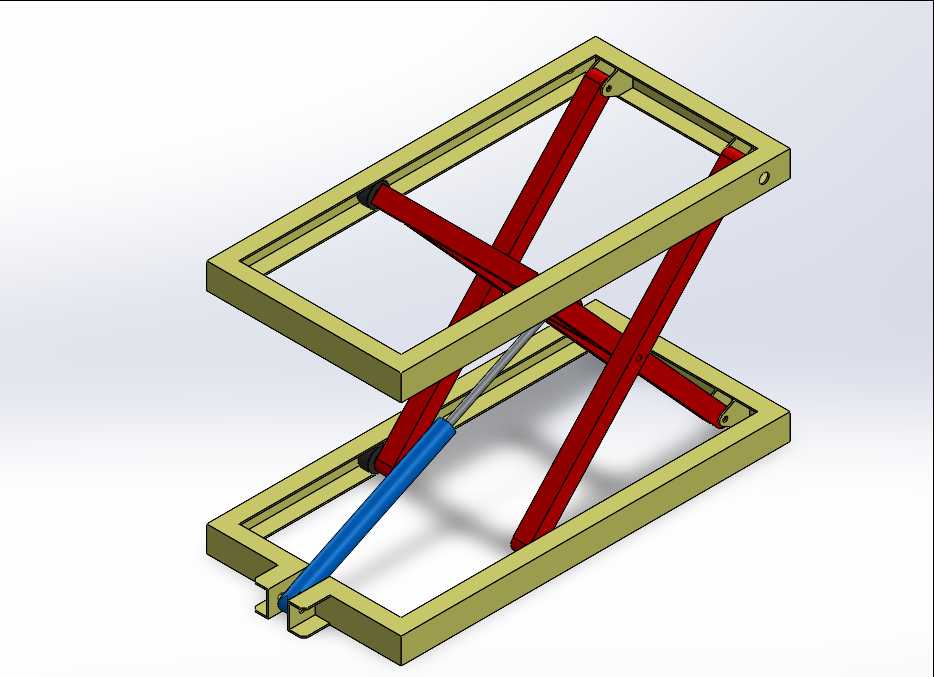

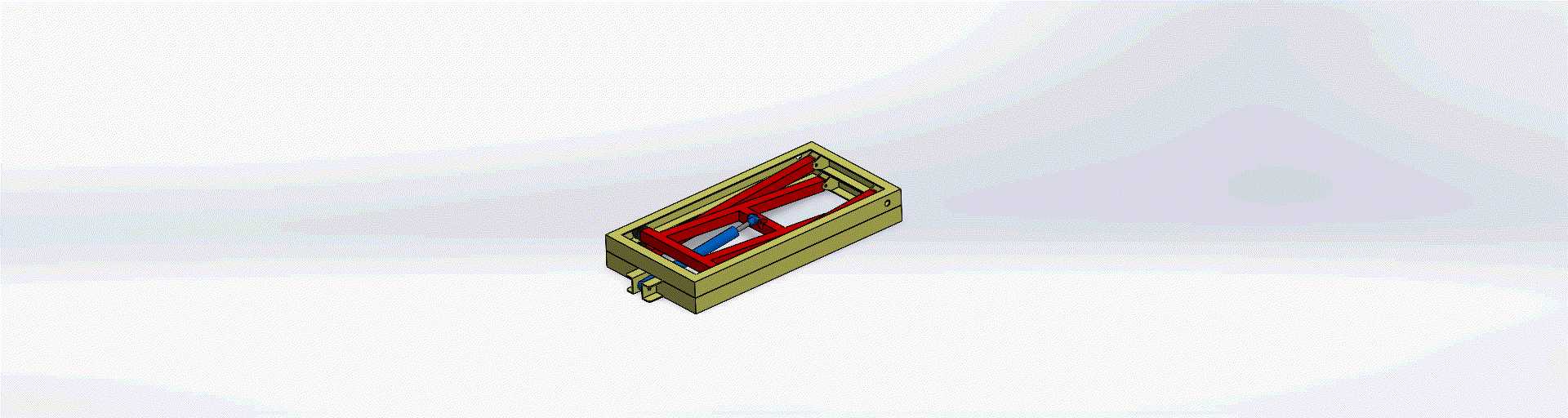

　　在车间工位物料转运、仓储低位堆垛、设备检修辅助登高这类场景里，固定工位的垂直举升需求往往不需要大行程高载重的复杂设备，剪叉式液压升降结构凭借结构紧凑、支撑稳定性好的特点，成为这类场景的首选方案。这套剪叉液压升降结构的核心承载框架采用矩形型钢拼焊成型，上下两层台架均为框式结构，既预留了台面铺板、工装夹具的安装空间，也通过框型的闭合截面提升了整体抗扭刚度，避免举升过程中台面出现偏载变形。剪叉臂组采用两组对称布置的交叉铰接臂结构，臂体之间通过中间铰接销轴连接，臂体两端分别与上下台架的铰接座、滑动导槽配合，其中一端为固定铰接点，另一端为随剪叉开合沿台架导槽滑动的活动端，这种布置方式能让举升力的传导更均匀，不会出现单侧臂受力过载的情况。

　　驱动单元采用单杆双作用液压缸，液压缸的缸筒端铰接在下层台架的内侧安装座上，活塞杆端铰接在交叉剪叉臂的中部铰接点附近，这种安装位置能最大化利用液压缸的推力，不需要大缸径就能实现额定载重的举升，同时液压缸的布置方向完全处于剪叉结构的内部空间，不会额外占用台架周边的安装位置，设备整体的占地边界能控制在下层台架的外轮廓范围内，适合在空间紧凑的工位旁安装使用。从结构设计的受力逻辑来看，剪叉臂的截面尺寸、铰接销轴的直径选型都匹配常规工位1吨以内的举升需求，臂体与台架连接的滑动端采用耐磨滑块嵌入导槽的结构，相比滚轮结构能承受更大的侧向载荷，避免举升过程中出现台面晃动，同时导槽的长度刚好匹配剪叉臂完全收拢到最大举升高度的行程，

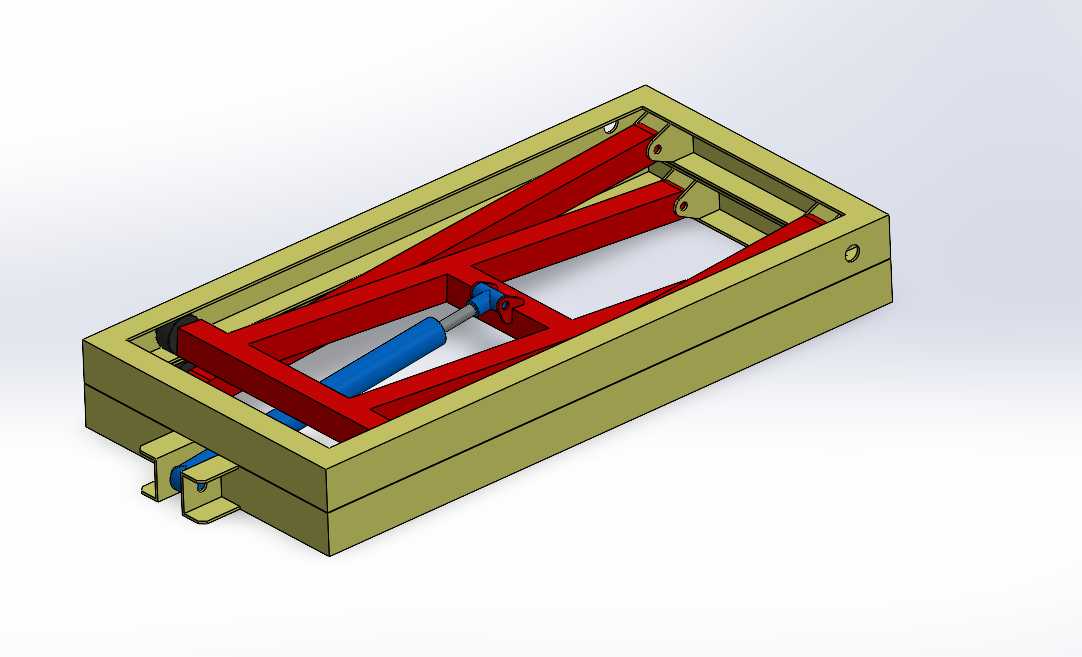

　　不会出现滑块脱出导槽的风险。上下台架的铰接座都采用加厚钢板焊接后加工铰接孔的工艺，保证铰接孔的同轴度，减少臂体转动过程中的卡滞问题。在实际使用场景中，这类升降台既可以嵌入到车间流水线的工位中，作为不同高度输送线之间的物料转接平台，也可以在台面上安装防护栏后作为小型检修登高平台，还可以配套工装夹具作为焊接、装配工位的高度调节工作台。收拢状态下整个结构的高度很低，不需要开挖地坑就能直接放置在平整地面上使用，对于旧车间改造、临时工位布置的场景适配性很强，不需要额外做基础施工。结构的维护点也相对集中，所有铰接销轴的位置都预留了润滑注油孔，液压缸的管路接口都布置在下层台架的侧边，方便日常检修更换密封件，滑动导槽的位置也预留了清理空间，

　　避免车间内的铁屑、焊渣堆积导致滑块卡滞。从安装边界来看，下层台架的底部预留了地脚螺栓的安装孔，既可以直接通过膨胀螺栓固定在水泥地面上，也可以在底部安装脚轮做成移动式升降平台，拓展使用场景。台架的框型结构内部预留了液压动力单元的安装空间，可以将液压泵站、控制阀组都集成在下层台架的内部空腔里，不需要额外外接泵站，进一步减少设备的占地空间。剪叉臂的铰接点位置都做了限位设计，当举升到最大高度时，臂体之间会接触到限位块，避免液压缸伸出超出行程导致结构失稳，收拢状态下上下台架之间也预留了缓冲垫的安装位置，避免下降到位时出现刚性撞击。这套结构的设计没有多余的复杂构件，所有受力部件的传力路径都直接清晰，在三维建模过程中，所有铰接位置都做了配合间隙的预留，既保证转动灵活，也不会出现过大的旷量，型钢的拼接位置都预留了焊接坡口的建模细节，方便后续出工程图时直接标注焊接工艺要求，导槽与滑块的配合尺寸也按照常用的耐磨滑块公差做了匹配，不需要二次调整就能直接用于生产加工。
