车辆螺旋弹簧阻尼减震器结构设计

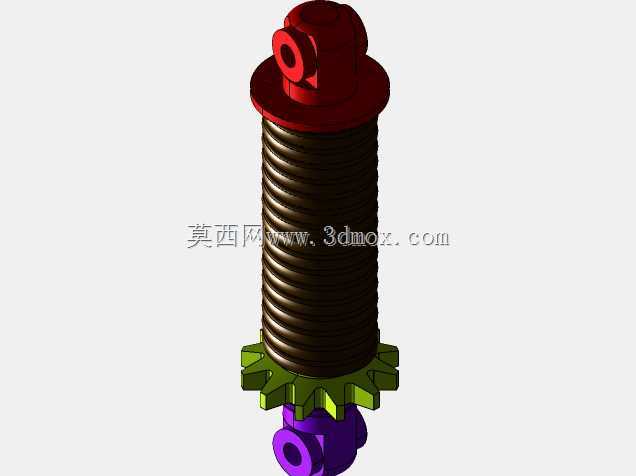

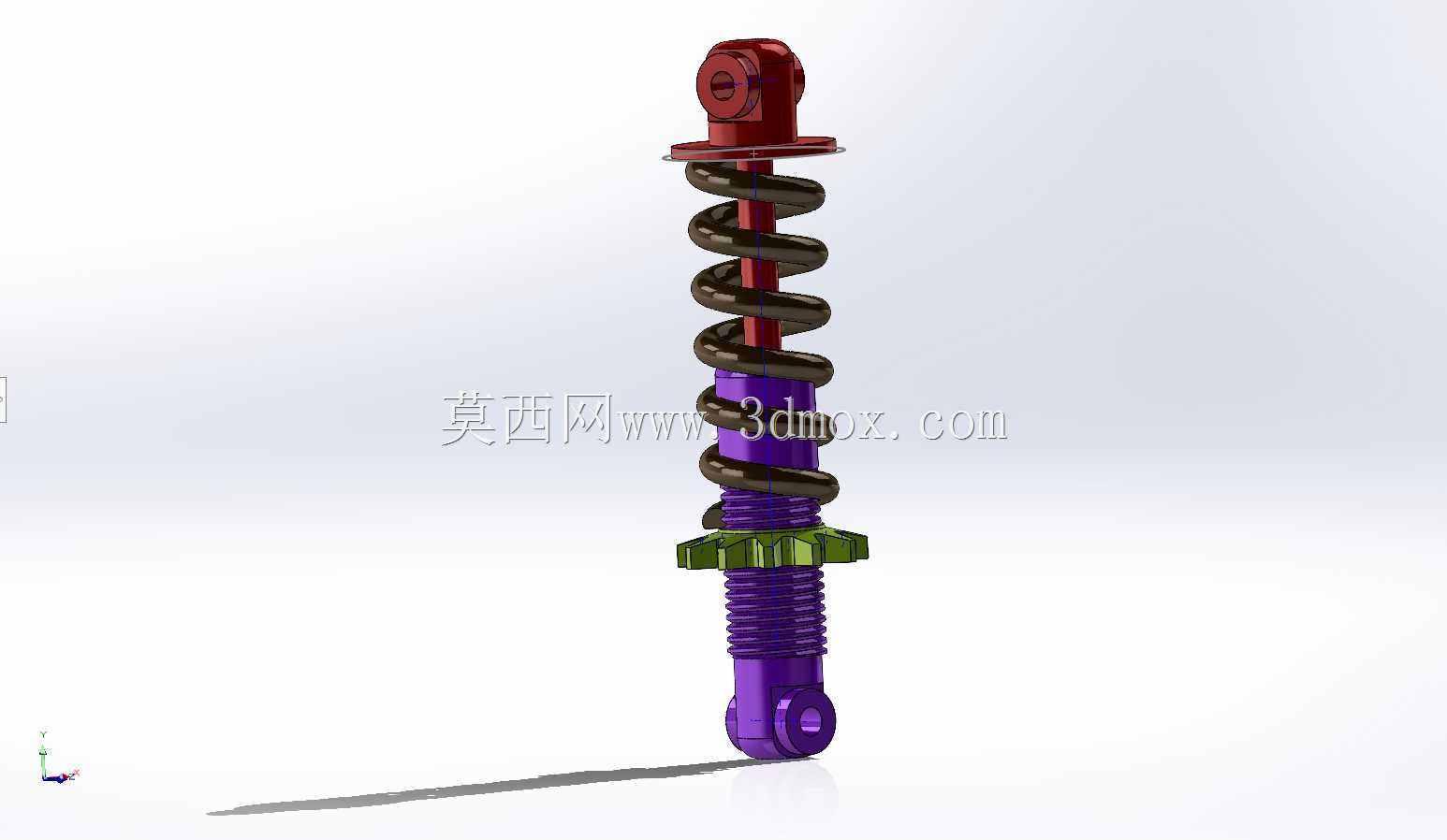

　　这款减震支柱总成是车辆悬架系统里的核心缓冲承载部件，日常在非铺装路面行驶、过减速带或者车辆急刹、过弯侧倾时，都靠它来吸收路面传递的冲击能量，抑制弹簧多余的往复弹跳，避免车身出现多余的余震晃动感，保证轮胎始终贴合地面，提升行驶的操控稳定性与乘坐舒适度。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼筒与螺旋弹簧嵌套布置，能最大化利用悬架的安装空间，减少分散式布局带来的额外安装点应力集中问题。上端的吊环结构采用带衬套安装孔的一体式铸钢接头，主要对接车身或者车架的安装支座，衬套可以过滤掉部分高频细碎振动，避免金属硬连接带来的异响与结构疲劳；下端的吊环结构同理，对接转向节或者下摆臂的安装位，上下安装点的同轴度在建模时严格控制在0.

　　1mm以内，避免装车后出现偏磨、卡滞的问题。中间的螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧丝直径根据常规乘用车辆的轴荷匹配，弹簧刚度经过反复校核，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小出现满载时弹簧压并、悬架打底的问题，弹簧上下两端都做了磨平处理，保证和上下弹簧座的贴合面积足够，避免应力集中导致弹簧断裂。弹簧座下方设置了可调式的锁紧齿圈结构，这个结构主要是用来调整弹簧的预紧力，适配不同的车身高度需求，不管是原厂标定的车身高度，还是后期小幅调整悬架高度，都可以通过转动这个齿圈来实现，齿圈的齿形采用梯形齿，锁紧后不会因为长期振动出现松脱移位的问题。阻尼筒部分采用筒式液压阻尼结构，内部的活塞上设置了不同孔径的阻尼阀系，

　　拉伸和压缩行程的阻尼力分别匹配，压缩行程阻尼力相对偏小，用来快速吸收路面的大冲击，拉伸行程阻尼力偏大，用来拉住弹簧，避免弹簧回弹过快导致车身抛跳。外形尺寸方面，整体完全伸展状态下的长度适配多数紧凑型乘用车辆的前悬架安装空间，最大外径控制在110mm以内，不会和转向拉杆、刹车管路等周边部件出现运动干涉，安装时上下吊环的孔径匹配常规的M12安装螺栓，不需要额外改装安装位就能直接适配对应车型的悬架安装点。建模过程中，所有配合面的公差都按照机械设计手册的推荐值设置，弹簧和阻尼筒外壁之间预留了足够的间隙，避免弹簧压缩过程中剐蹭阻尼筒外壁，损坏表面的防尘涂层；阻尼筒的外露活塞杆部分做了高精度的表面粗糙度处理，保证油封的密封寿命，

　　避免液压油渗漏导致阻尼失效。实际装车应用中，这类减震支柱除了乘用车辆，也可以适配小型非道路作业车辆、电动代步车的悬架系统，只要安装点尺寸与载荷参数匹配，就能直接选用，不需要重新开发结构。在做三维建模的时候，所有零件都按照实际加工工艺建模，铸钢接头的拔模角度、弹簧的旋向、齿圈的配合公差都完全符合实际生产要求，没有出现无法加工的理想化结构，导出的模型可以直接用来做装配干涉检查、运动仿真分析，也能作为基础模型进行参数化调整，适配不同载荷等级的车型需求。
