CA6140车床差速器齿轮箱传动结构

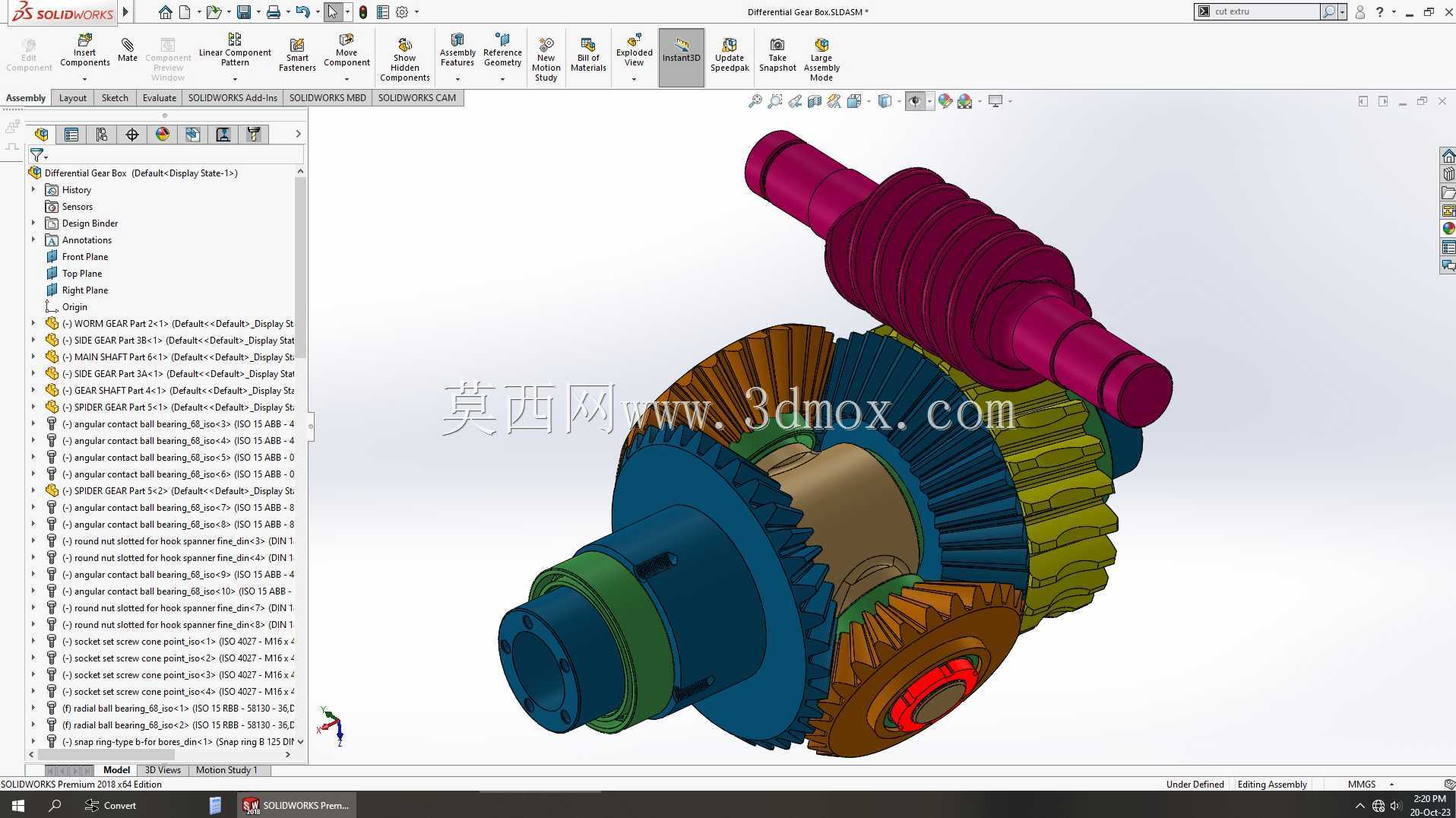

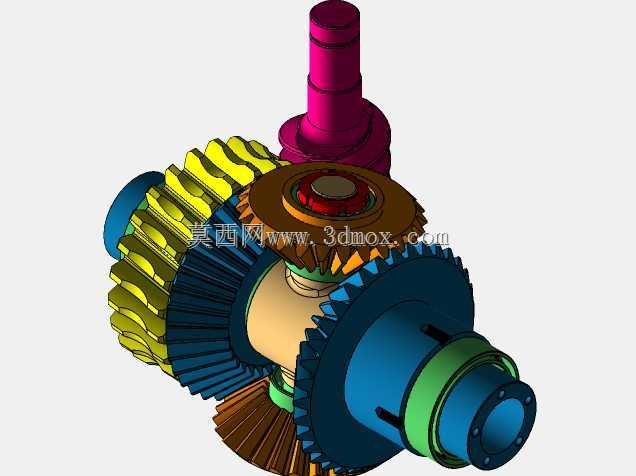

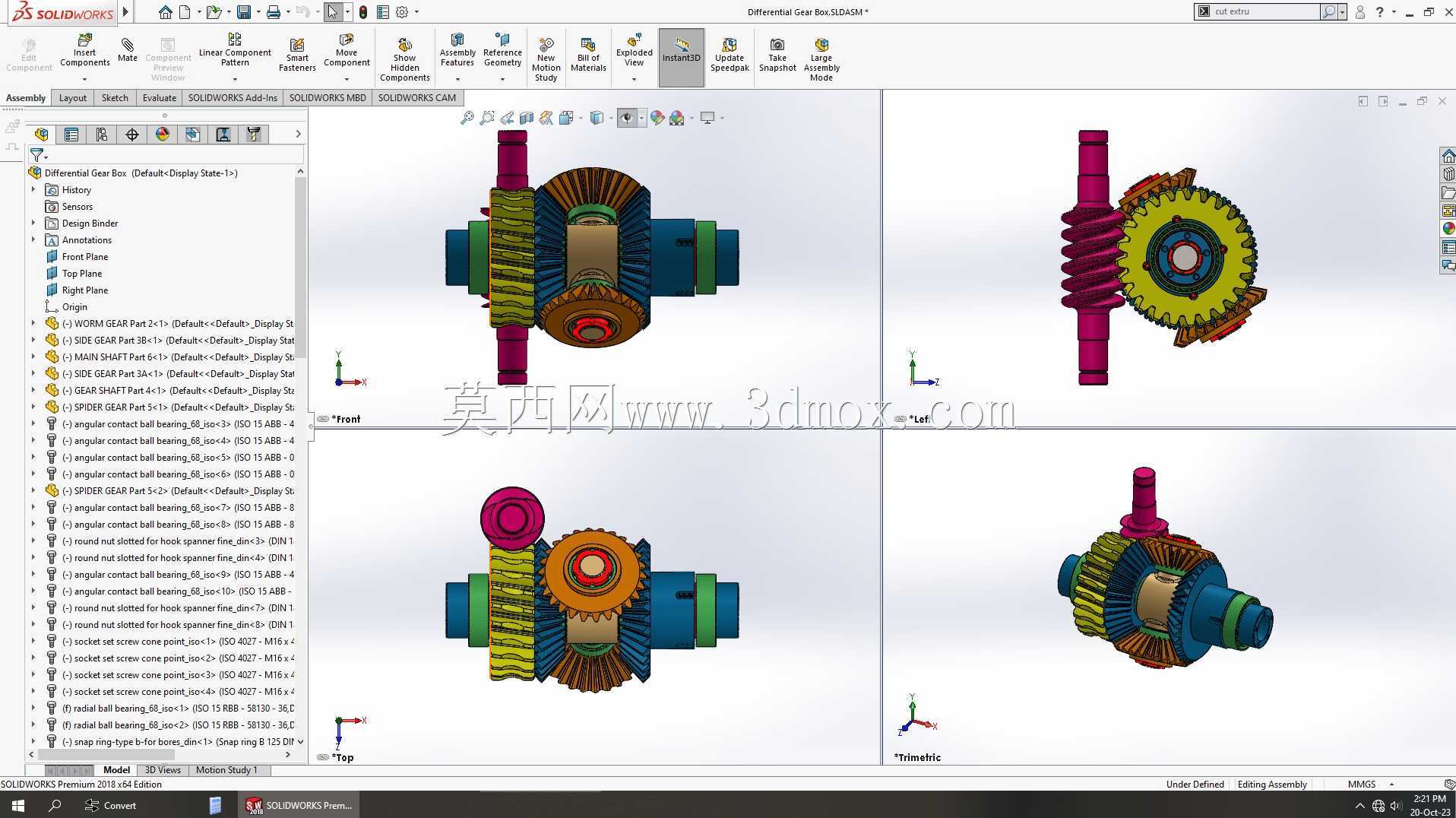

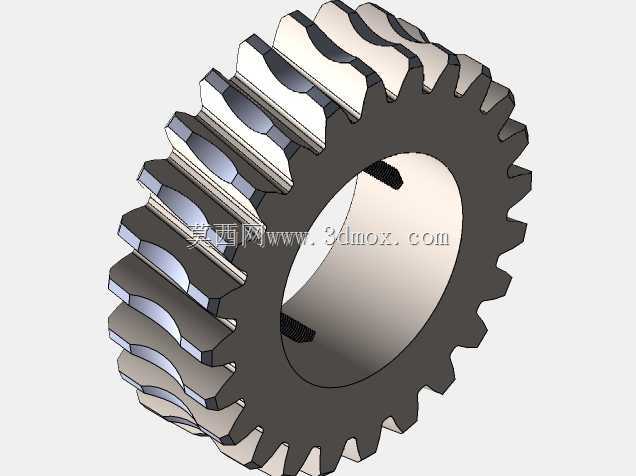

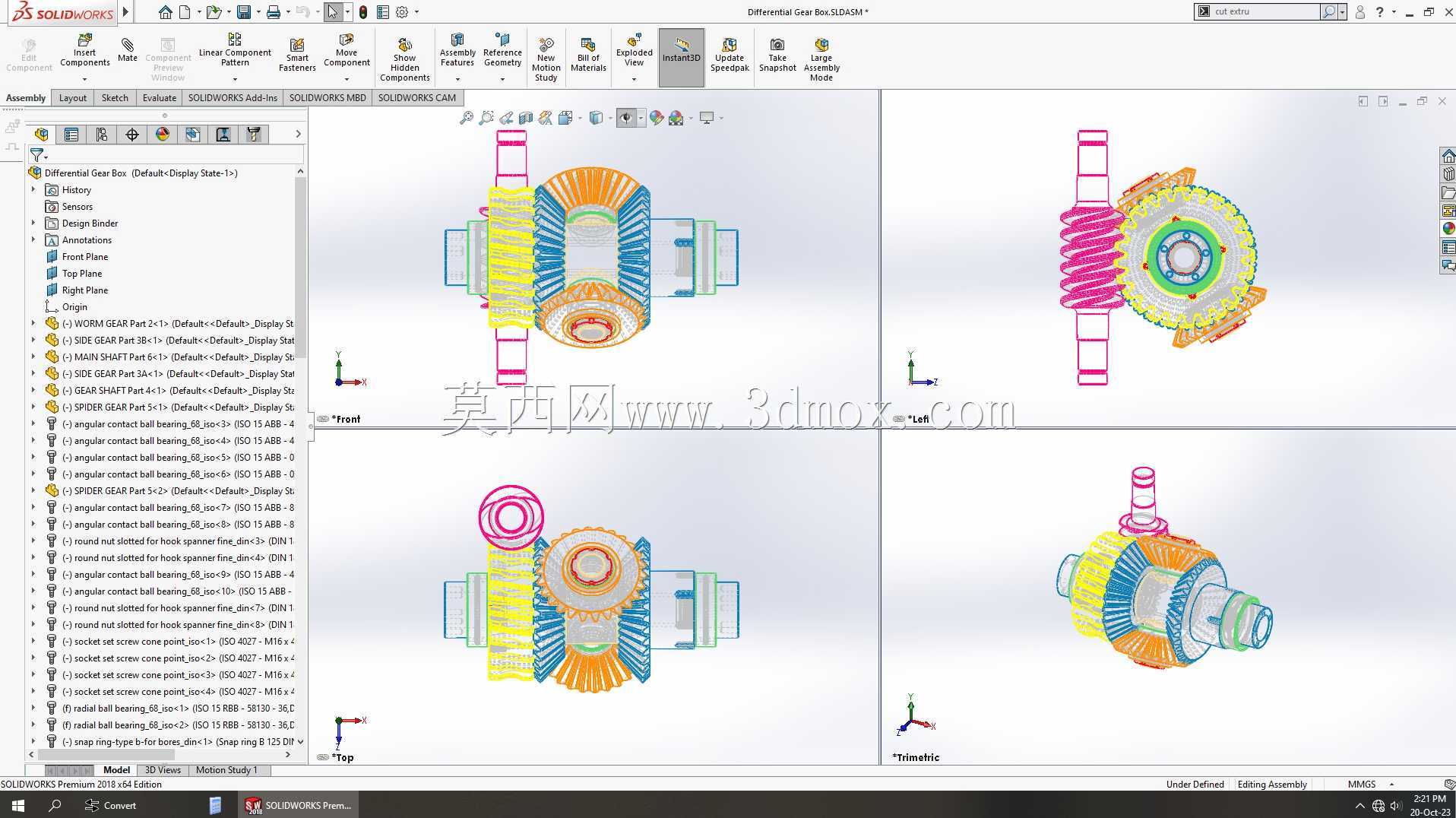

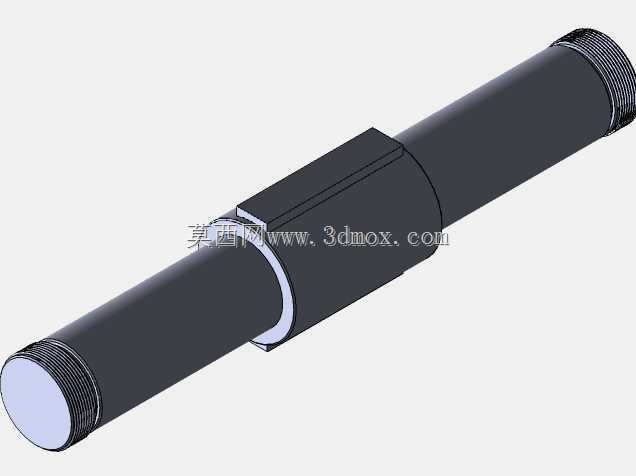

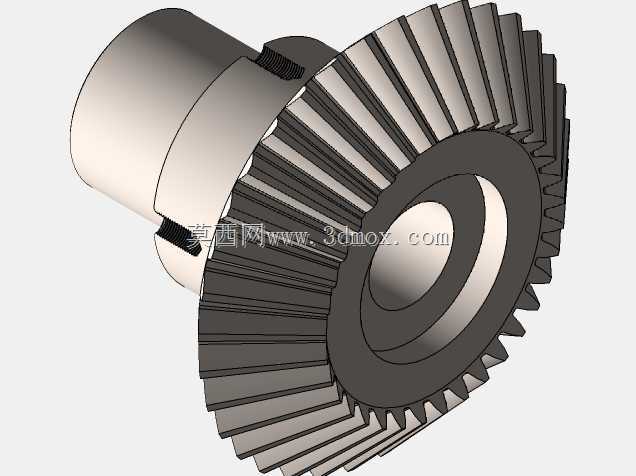

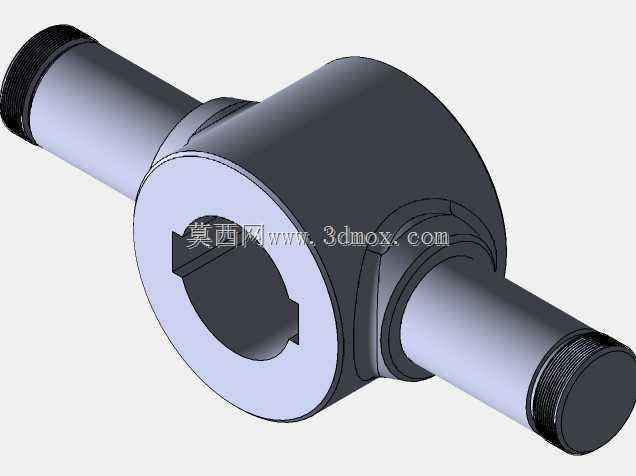

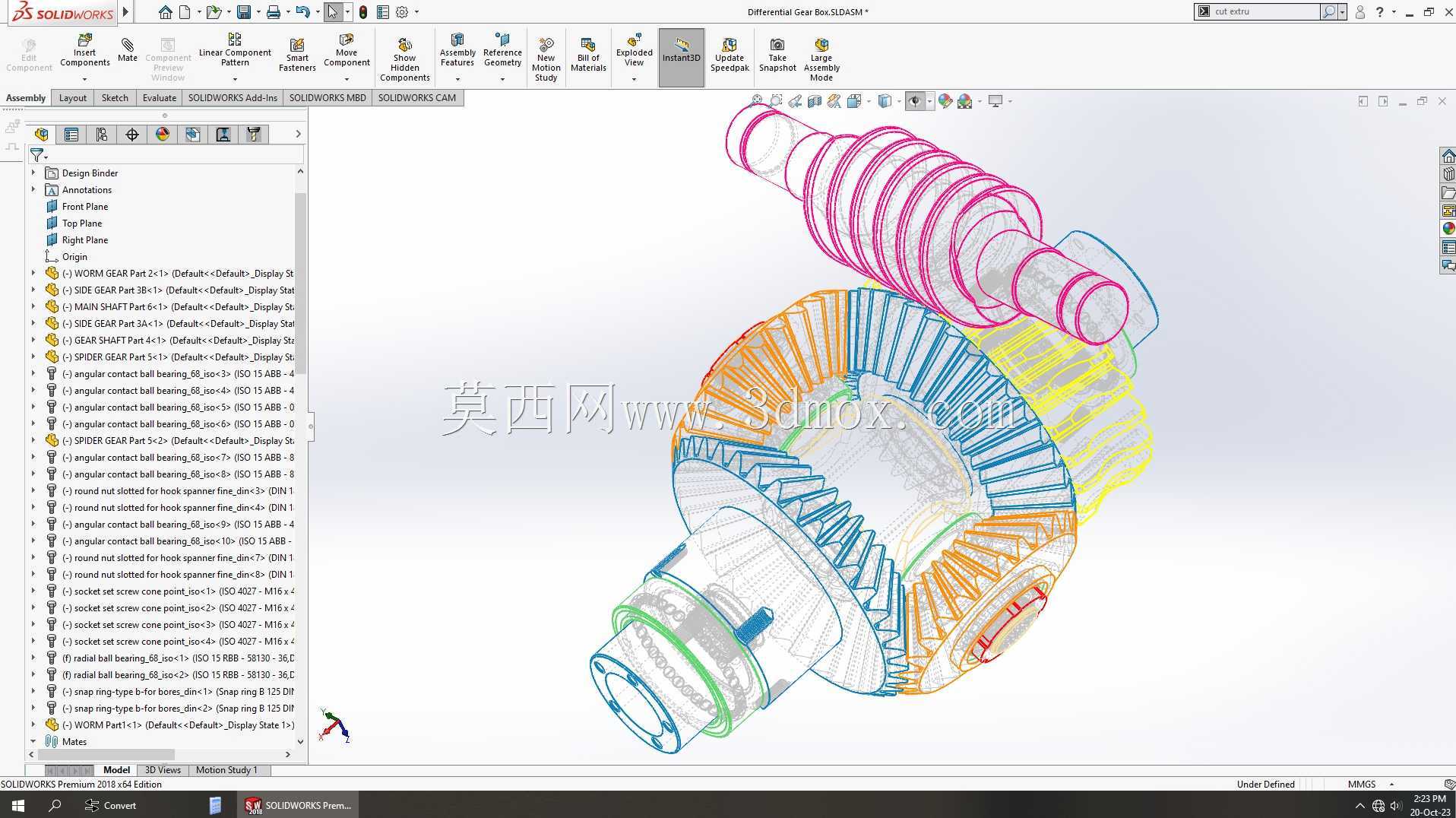

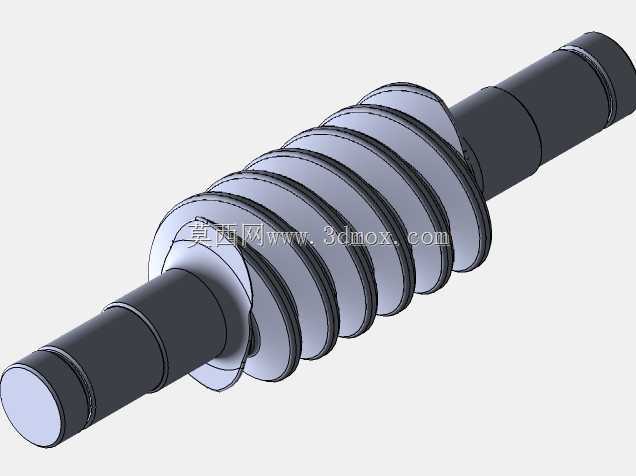

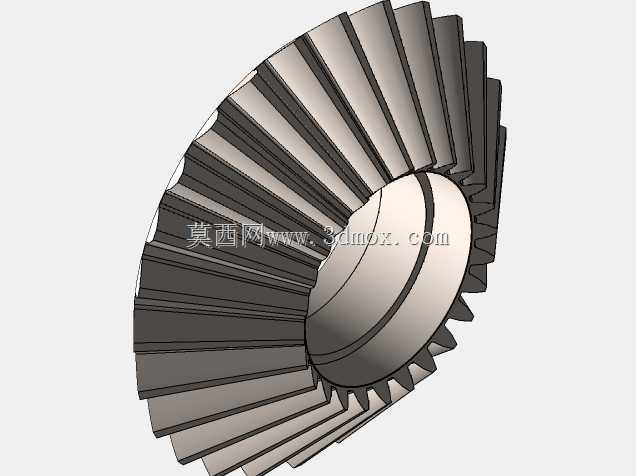

　　在普通卧式车床的进给传动系统中，差速器齿轮箱承担着运动合成与转速差调节的核心作用，是保障车床车削螺纹、锥面、特殊型面时进给运动精准匹配的关键部件。这套差速器齿轮箱的结构设计，完全适配CA6140系列卧式车床的安装空间，输入端采用蜗杆轴结构，蜗杆齿部采用渐开线齿形，与下方的蜗轮啮合完成一级减速，同时将输入的旋转运动转向90度传递至差速器核心组件。差速器内部采用对称布置的锥齿轮组，两个半轴锥齿轮分别对接车床的两个输出传动支路，行星锥齿轮通过十字轴安装在差速器壳体内，当两个输出端负载存在差异时，行星齿轮可在随壳体公转的同时实现自转，自动补偿两个输出支路的转速差，避免传动链出现憋劲、打齿的问题。从安装边界来看，

　　蜗杆轴的两个轴颈尺寸与车床床头箱对应的安装轴承位完全匹配，轴端的伸出长度适配原车床的输入联轴器安装尺寸，差速器壳体的外圆定位台阶与箱体安装孔的配合公差选用H7/h6间隙配合，既保证装配时的顺利推入，又能控制径向跳动量在0.02mm以内，避免高速运转时出现振动异响。设计过程中，针对车床进给传动的负载特性，对齿轮的模数进行了匹配校核，锥齿轮选用模数2.5，齿面高频淬火处理硬度达到HRC48-52，保证长期承受交变载荷下的齿面耐磨性，蜗杆采用40Cr调质处理后齿部磨削，粗糙度达到Ra0.8，降低与蜗轮啮合时的摩擦损耗。整套结构的润滑方式采用飞溅润滑，差速器壳体上预留的油道孔可将箱体内的润滑油甩至各个齿轮啮合点与轴承位置，

　　无需额外设置润滑管路，适配车床封闭式箱体的润滑环境。在实际应用场景中，这套差速器齿轮箱除了适配CA6140车床的进给系统，也可通过调整输入输出轴的连接尺寸，移植到其他需要运动合成、转速差补偿的专用机床传动链中，比如改装车削异形螺纹的专用车床、多工位组合机床的进给分支传动。结构设计上充分考虑了装配工艺性，所有齿轮与轴的连接均采用平键加轴端挡圈的固定方式，差速器壳体采用剖分式结构，装配时可先将内部锥齿轮组预装完成后再合箱紧固，降低现场装配的难度。轴承选用深沟球轴承承受径向载荷，蜗杆轴的定位端采用一对角接触球轴承背对背安装，抵消蜗杆传动时产生的轴向力，避免轴系窜动影响传动精度。齿轮啮合侧隙控制在0.1-0.15mm之间，

　　既补偿热膨胀带来的尺寸变化，又保证正反转切换时的空程量在车床进给精度允许范围内，不会出现进给滞后导致的工件尺寸超差。整套结构没有冗余的设计，所有零件的尺寸都围绕原车床的安装空间做了适配，不需要对原机床的箱体做额外加工即可直接替换原有部件，维修更换时的拆装步骤与原厂部件完全一致，降低设备维护的难度。
