甲壳虫格斗竞技机器人结构设计方案

　　这款轮式格斗竞技机器人，核心面向青少年工程实践赛事、小型机器人对抗赛场景设计，整体采用低重心楔形车身布局，在1.36kg级同量级格斗机器人中，通过结构优化实现了攻防性能的平衡。从实际赛事应用角度出发，这类小型格斗机器人需要在有限的重量配额内，同时兼顾移动灵活性、攻击结构可靠性、车身抗冲击能力，设计过程中需要反复权衡结构强度与整机重量的矛盾点。

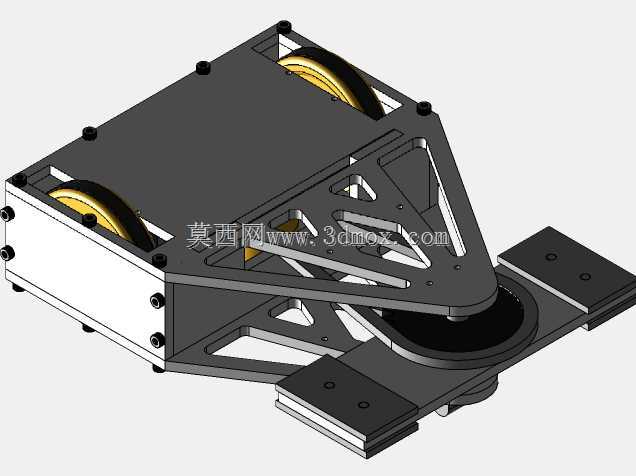

　　整机底盘采用6061铝合金板材铣削加工成型，楔形车头的倾斜角度经过多轮对抗测试调整，最终选定22度倾角，既能够在正面冲撞时顺利铲起对手底盘，又不会因为倾角过小导致车头刚性不足，在正面硬接对手撞击时出现结构变形。行走系统采用双侧独立驱动布局，驱动轮选用高摩擦系数的聚氨酯包胶轮，轮径42mm，轮距设置为118mm，配合底盘前后端的低摩擦支撑滑条，能够实现原地零半径转向，在狭小的对抗擂台内快速调整姿态，避免被对手绕后攻击。驱动电机直接固定在底盘两侧的一体式电机支架上，省去了额外的传动连接结构，既降低了传动损耗，也减少了冲击下传动件松脱的风险，电机输出轴直接与轮芯通过顶丝锁紧，配合轴端的防松挡片，能够承受对抗过程中频繁的急停、冲撞带来的瞬时冲击载荷。

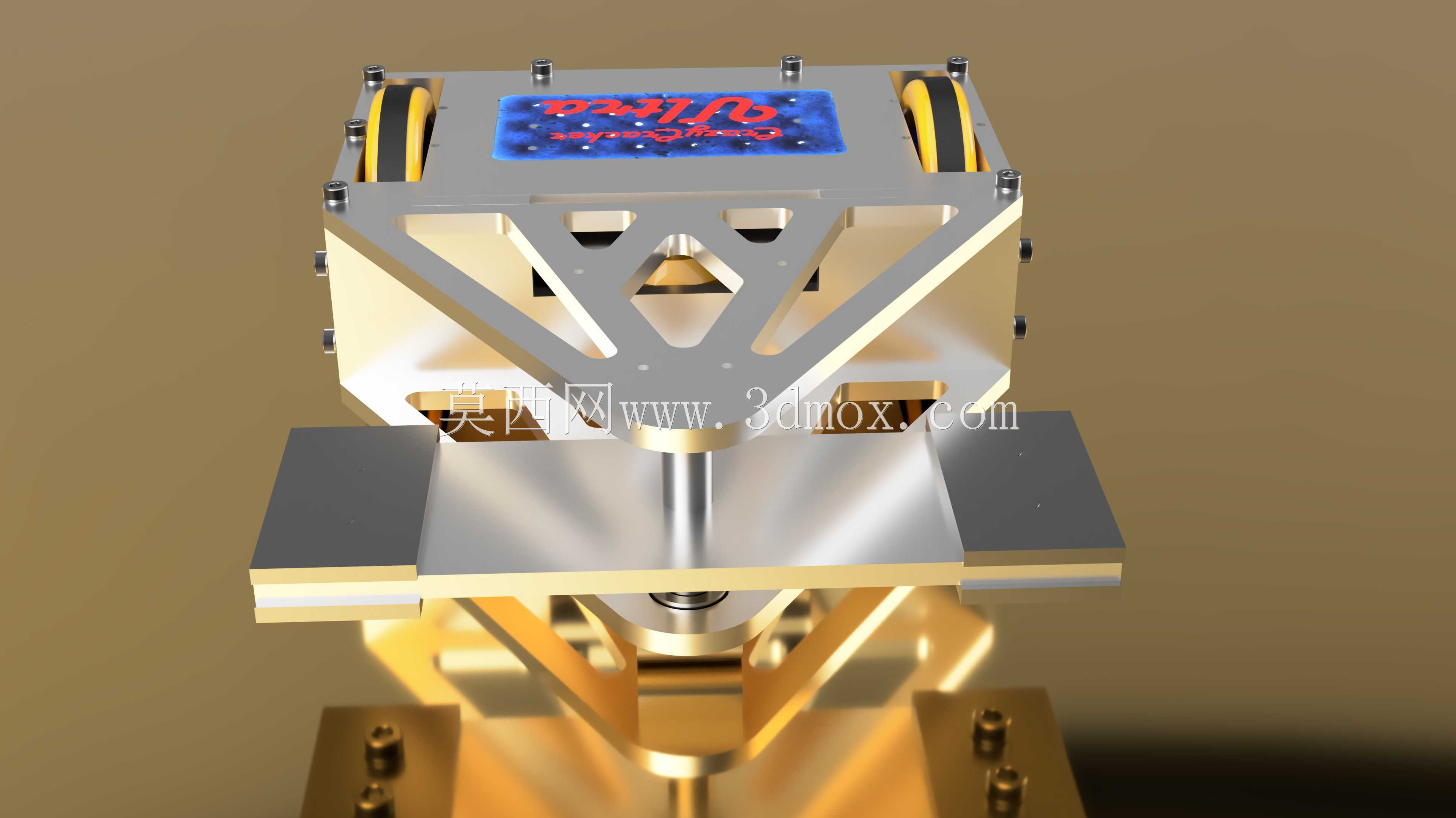

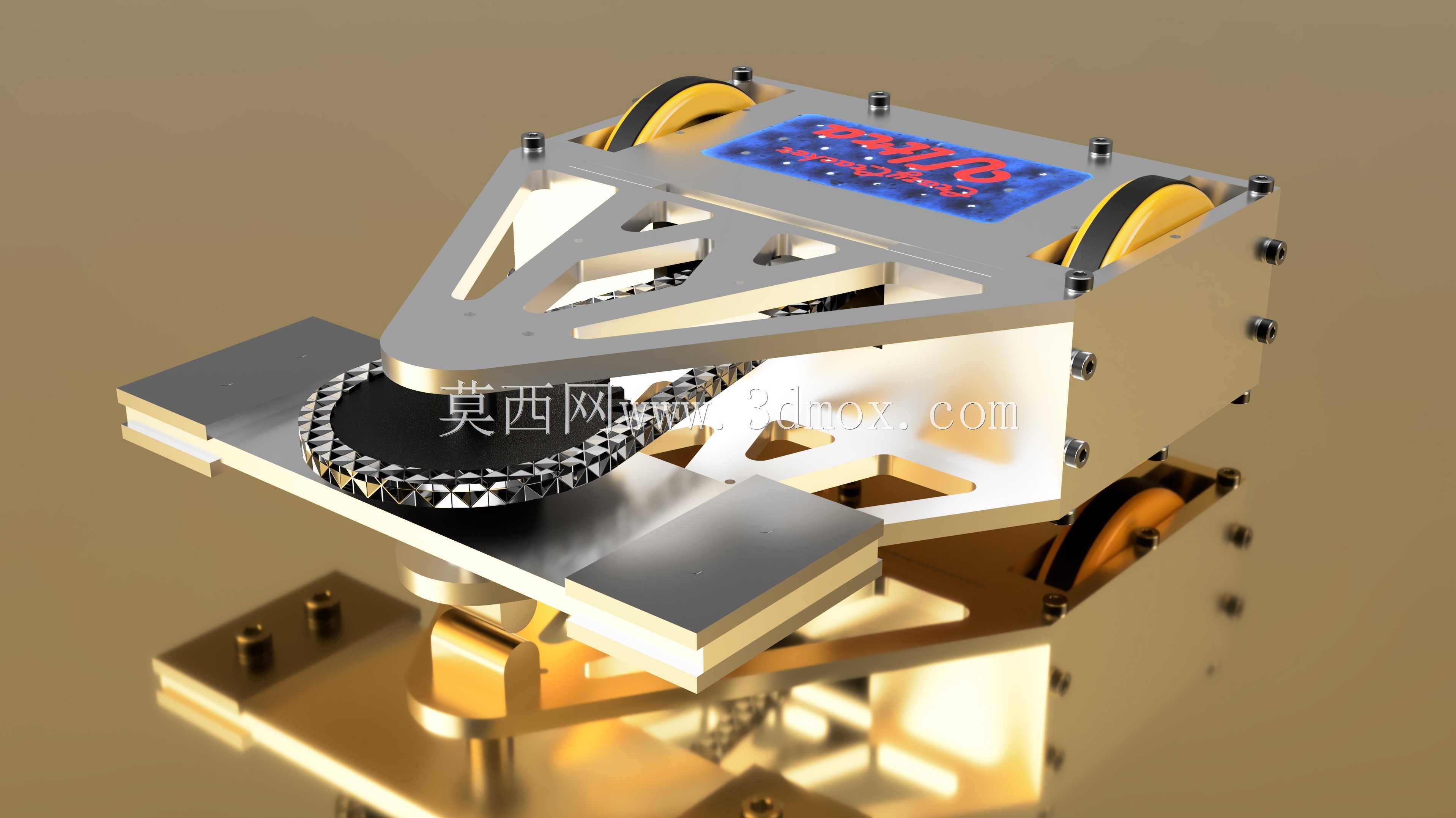

　　前端攻击结构采用水平旋转的链式切削器，旋转刀盘直径126mm，刀盘边缘镶嵌硬质合金切削齿，通过同步带与高速驱动电机连接，额定转速可达3200rpm，启动后能够通过高速旋转的切削齿对对手的车身外壳、外露线路、行走轮造成有效损伤。刀盘的安装座采用浮动式设计，与底盘之间设置了2mm的缓冲间隙，当刀盘正面撞击对手或者擂台围挡时，能够通过微小的位移缓冲瞬时冲击力，避免硬连接导致的刀盘轴弯曲、电机轴断裂问题。车身顶部设置了一体化的设备安装舱，电池、电调、信号接收机全部集成在舱内，舱盖采用聚碳酸酯透明板材制作，既能够直观观察内部设备的连接状态，也具备足够的抗冲击能力，避免被对手的攻击结构打穿损伤内部电子元件。

　　从安装边界来看，整机长宽高尺寸控制在200mm160mm85mm范围内，完全符合1.36kg级格斗机器人的赛事尺寸要求，所有外露的紧固件全部采用内六角圆柱头螺丝，螺丝头端面不超出车身外轮廓，避免在对抗过程中被对手的旋转武器挂住，造成车身被掀翻或者结构被拉扯损坏。车身前后端的支撑滑条采用超高分子量聚乙烯材质，通过沉头螺丝固定在底盘底部，磨损后可以快速更换，不需要拆解整机底盘结构，赛事现场维护效率极高。

　　设计过程中特意简化了不必要的辅助结构，没有预留多余的安装垫块，所有结构件的连接位置都经过公差匹配，装配时直接通过定位止口对位，减少装配累积误差。链条传动部分采用近似等距的张紧设计，省去了额外的张紧轮结构，既减轻了整机重量，也降低了传动系统的故障点，在连续对抗测试中，传动系统的连续无故障运行时长可以达到45分钟以上，完全满足单场赛事3分钟的对抗时长要求。车身的配重经过反复调整，整机重心落在前后轮距的中心靠前12mm位置，既保证了车头有足够的下压力，在冲撞时不会出现车头抬升的情况，也避免了重心过于靠前导致转向灵活性下降的问题。

　　电气线路全部沿底盘内侧的走线槽布置，线路外侧包裹尼龙编织护套管，所有接线接头处都做了热缩管加固处理，避免对抗过程中线路被拉扯脱落，或者被金属切削碎屑打穿造成短路。电池安装位设置了快拆结构，更换电池只需要松开顶部的一个压紧螺丝就可以完成，不需要拆解车身外壳，能够在赛事局间休息的1分钟内完成电池更换、易损件检查的全部操作。整体结构没有采用复杂的一体化3D打印外壳，全部采用金属板材铣削+标准件连接的方式，所有结构件都可以通过普通的铣床、钻床加工完成，加工门槛低，零部件替换成本低，非常适合学生团队在有限的加工条件下制作、调试，在日常训练中出现结构损坏时，也能够快速加工替换件，不会因为等待定制零件影响训练进度。
