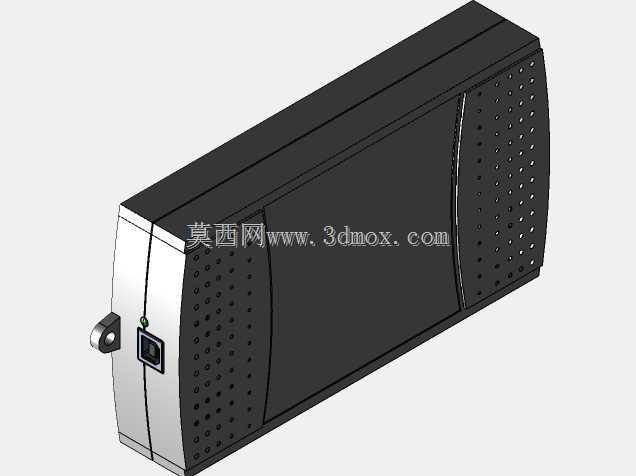

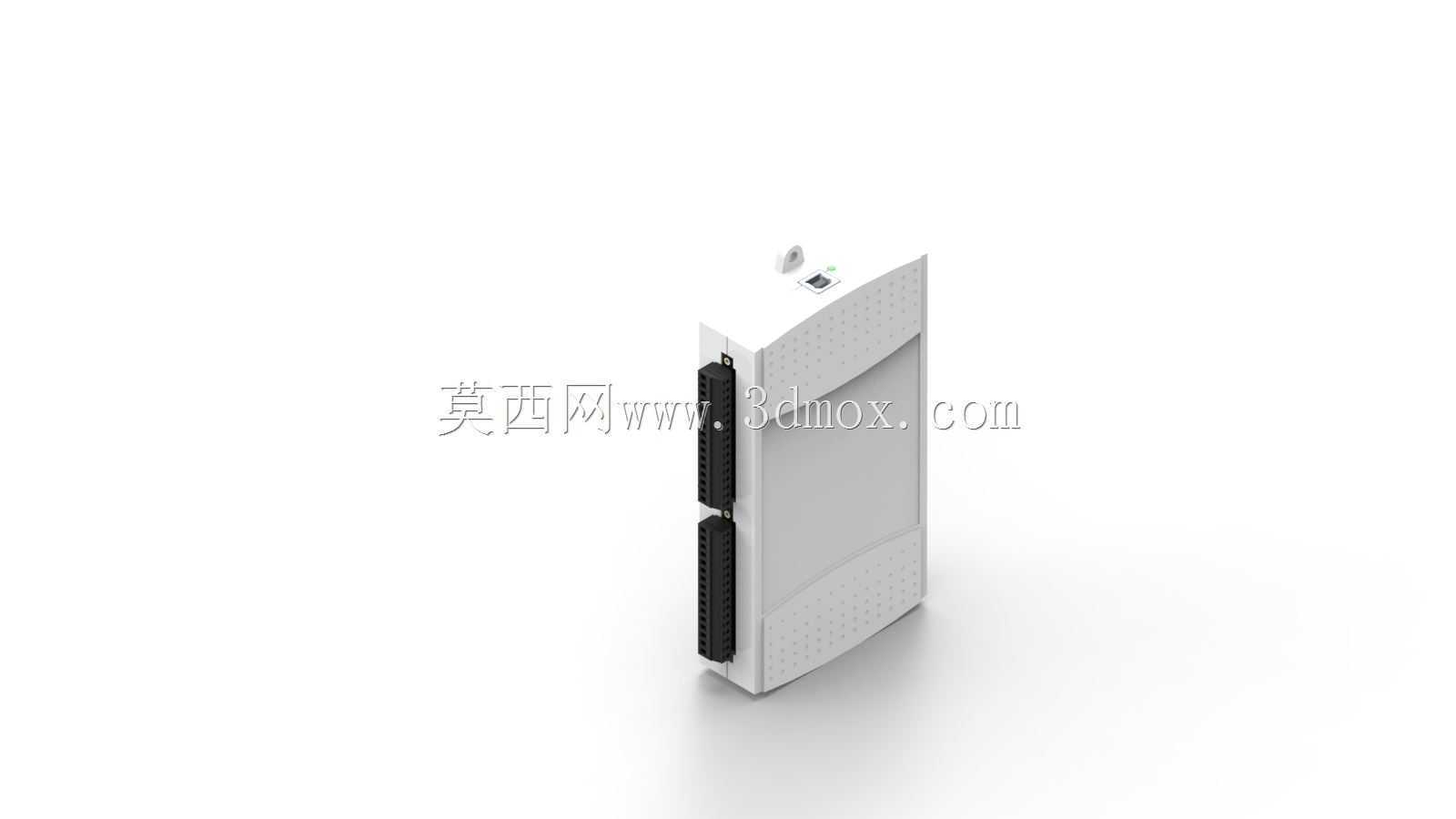

NI USB6210多功能数据采集设备结构模型

　　做测控系统集成快十年，经手的各类数据采集硬件没有上百也有八十，NI的USB-6210算是便携类采集设备里出场率极高的一款，这次还原的三维模型完全参照实机测绘尺寸搭建，所有结构细节都对应量产机型的实际状态，没有做简化处理。先从实际应用场景说，这类USB总线的DAQ设备最常出现在实验室临时测试台架、小型产线在线检测工位、外场便携测试场景里——不像PCIe板卡必须插在工控机机箱内，它只需要一根USB2.0线缆就能同时完成供电和数据传输，不需要额外配独立电源，对于需要频繁移动测试点位、或者临时搭建测试系统的场景来说，省去了布线和供电适配的麻烦。很多做设备运维的工程师出外场做设备振动、温度信号采集，或者高校实验室做学生实验台的信号采集，优先选的就是这类便携设备，不用扛着笨重的工控机来回跑，笔记本接上就能用。

　　再讲实际用途，这款设备是典型的多功能DAQ，不是单一功能的采集模块，它同时覆盖了模拟量输入、数字量输入输出、计数器功能三个核心测控需求。模拟输入通道可以直接接各类传感器输出的电压、电流信号（配合外接信号调理模块的话也能接热电偶、应变片这类传感器），做静态或者动态的信号采集；数字IO通道可以直接接工业现场的接近开关、光电传感器信号，也能输出开关量控制小型继电器、指示灯这类负载；两个32位计数器通道可以接编码器输出的脉冲信号，做转速、位移量的测量，也能输出脉冲信号控制步进电机做简单的点位运动。很多小型测控系统里，用这一台设备就能搞定所有信号交互，不需要额外搭配多个功能模块，系统集成度很高。

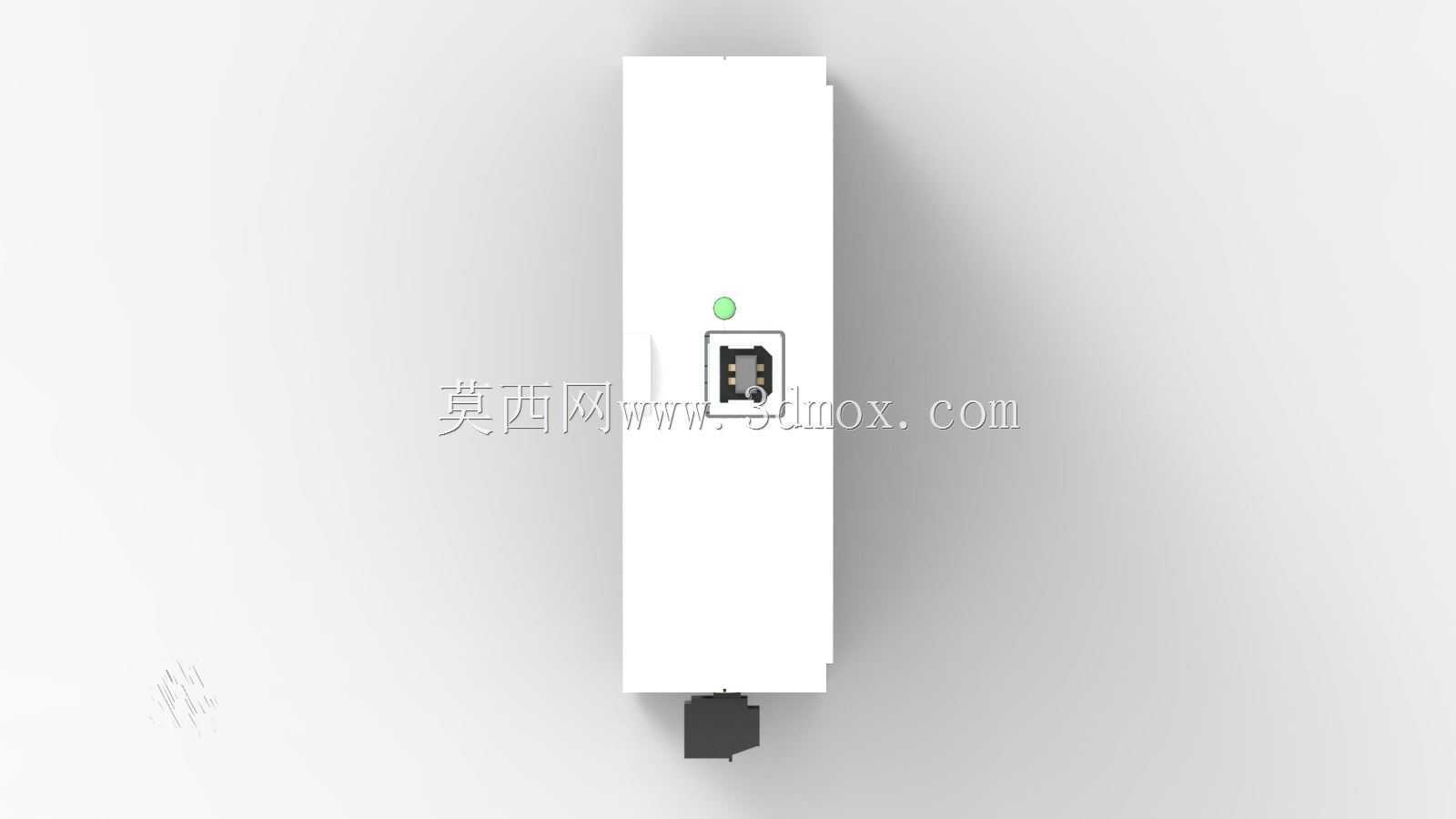

　　说到功能特性，这款设备自带板载信号放大器，这也是它和同价位低端采集卡最大的区别——很多低端USB采集卡没有板载放大，输入信号幅值小的时候信噪比极低，采集到的信号杂波多，后期要做大量的滤波处理，甚至根本测不准有效信号。而它的板载放大器可以在高扫描速率下保持极短的稳定建立时间，哪怕是多通道高速轮询采集的时候，每个通道切换后都能快速稳定到准确的信号值，不会出现通道间串扰、信号滞后的问题，对于多通道动态信号采集的场景来说，这个特性直接决定了采集数据的可靠性。另外它的USB接口做了全屏蔽设计，外壳是导电ABS材质，和内部电路的屏蔽层连通，能有效抑制工业现场的电磁干扰，在靠近变频器、伺服驱动器这类强干扰源的工位上使用，也不会轻易出现数据丢包、信号跳变的问题。

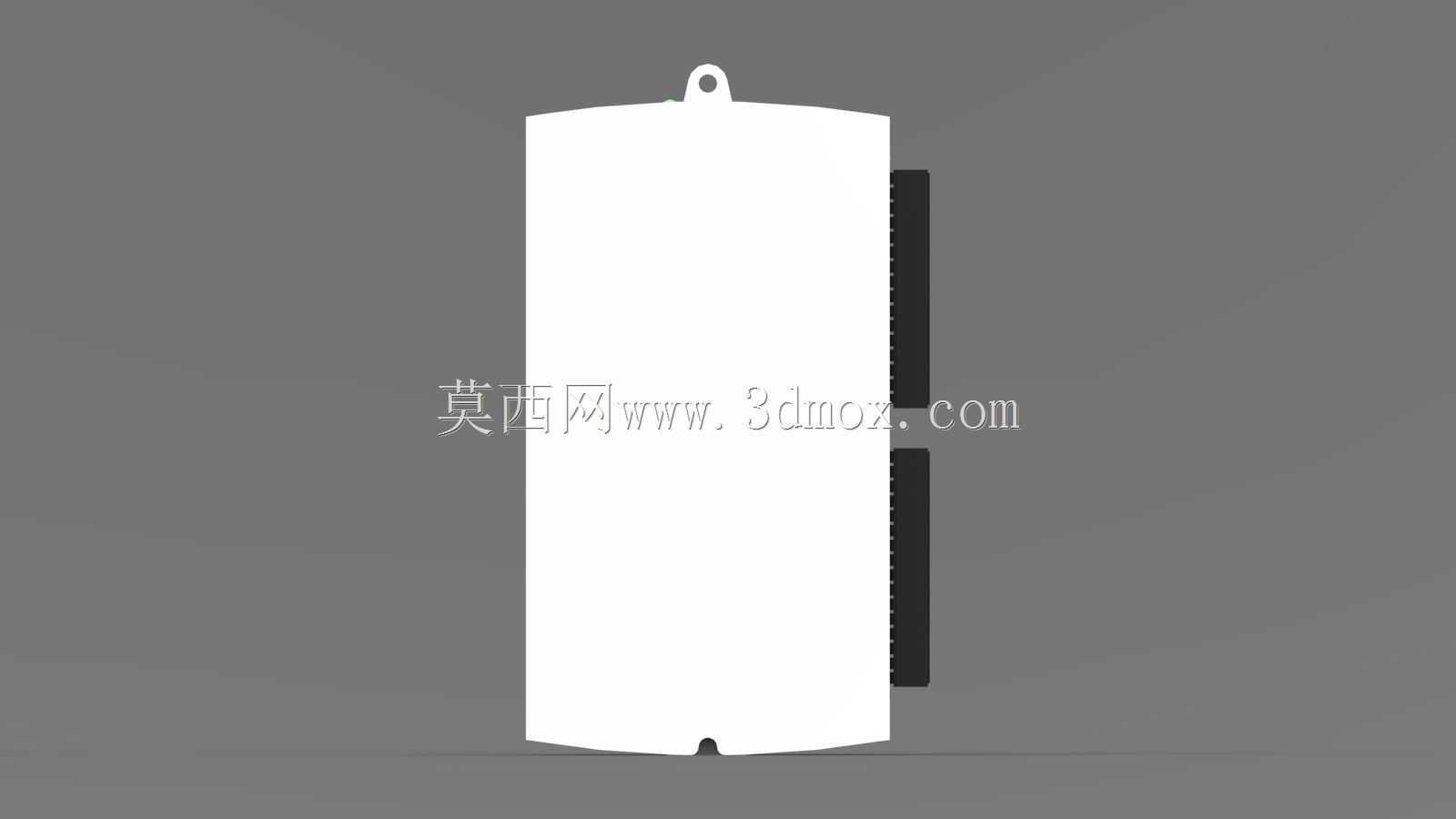

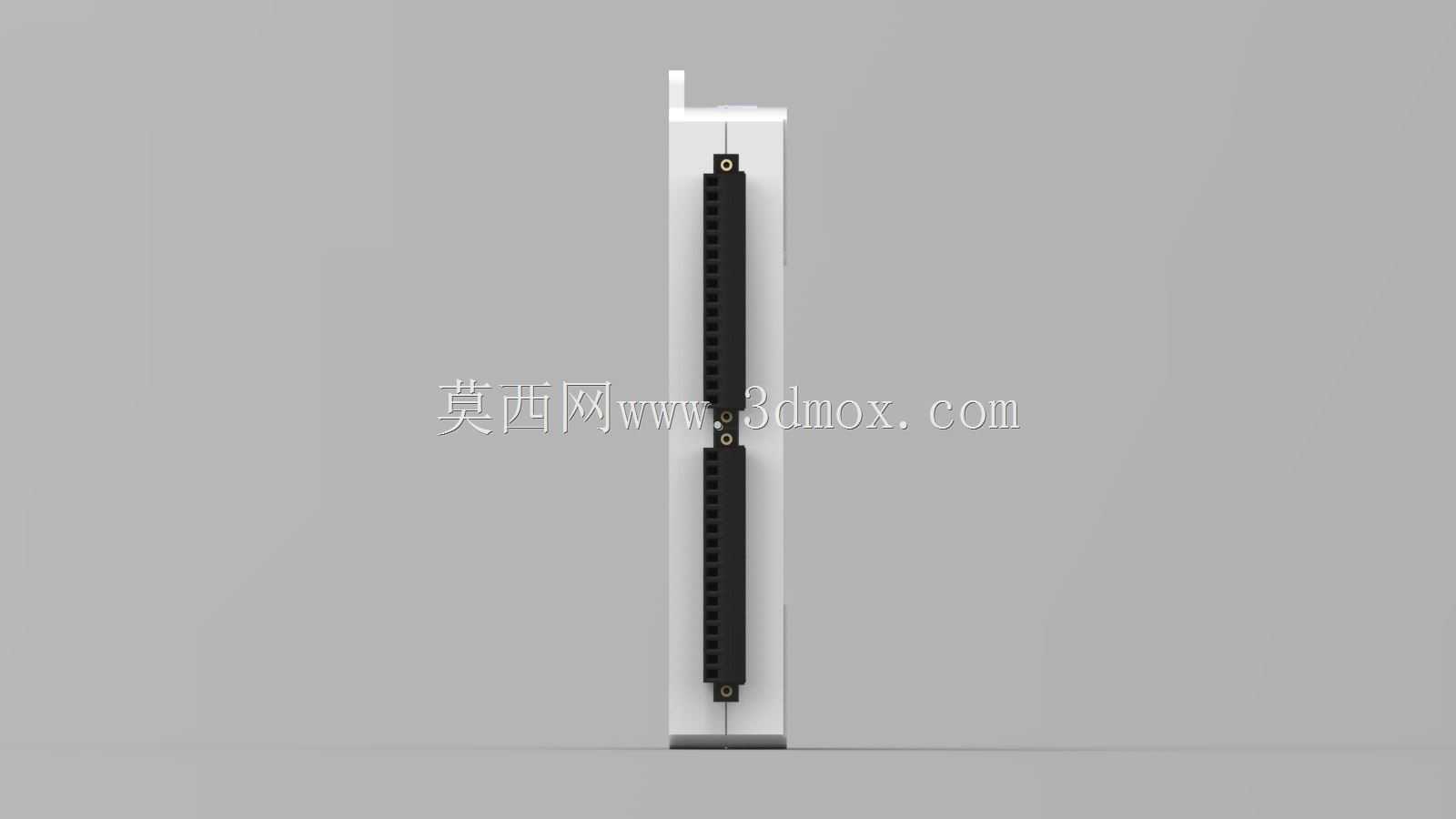

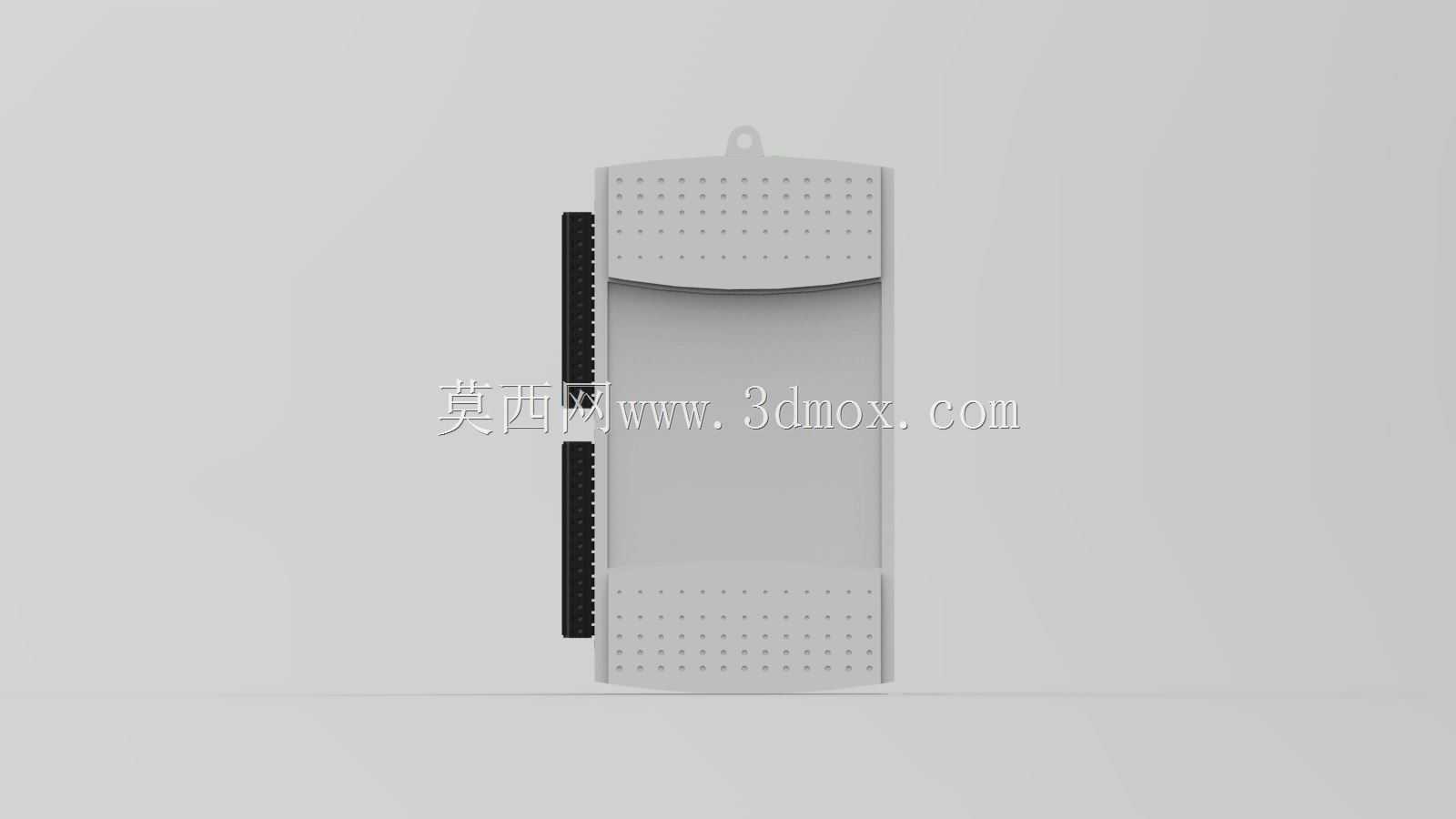

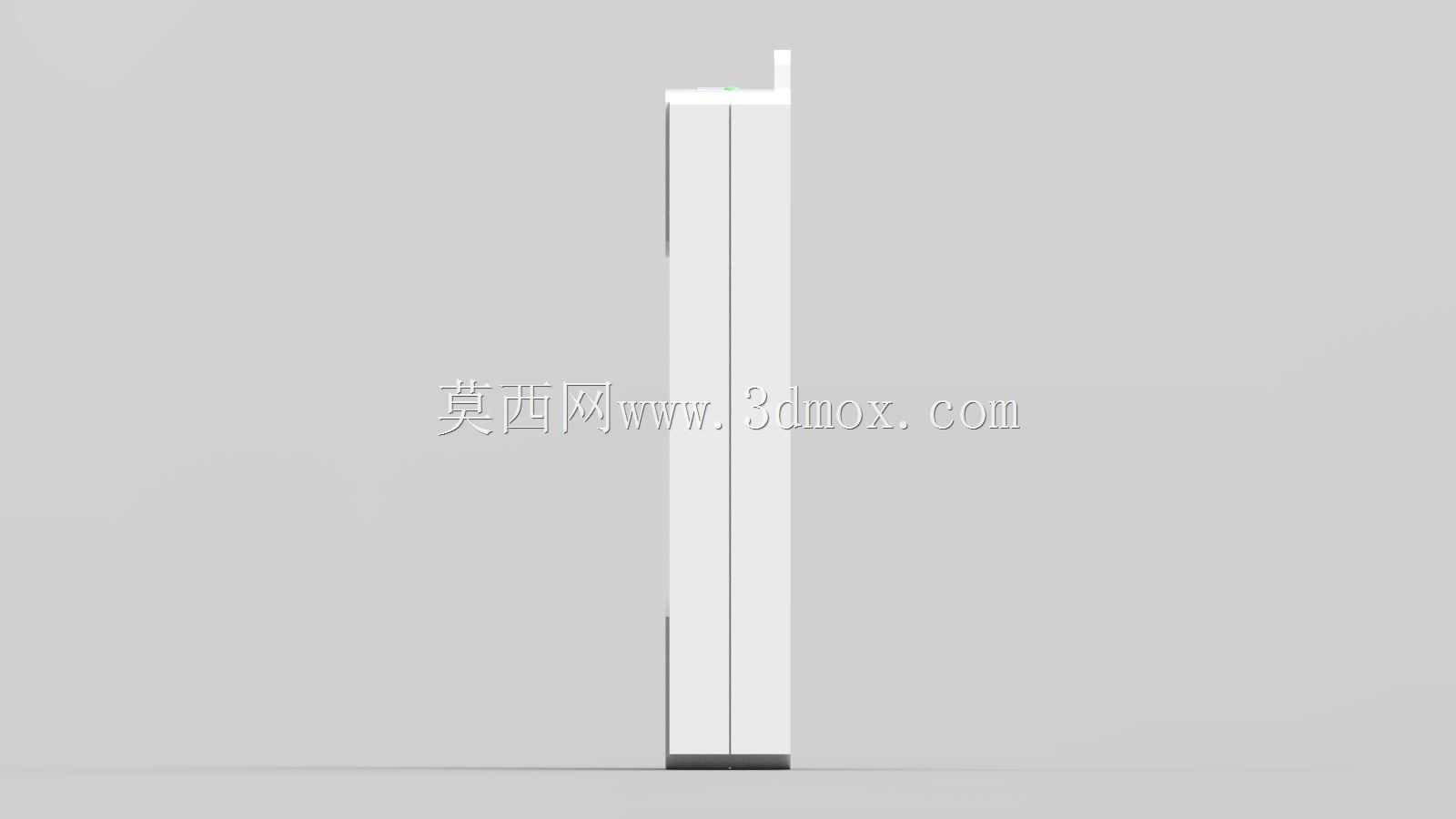

　　再聊设计思路，从结构上能明显看出这款设备的设计是偏向便携耐用方向的：整体采用立式窄体结构，宽度只有不到8厘米，厚度2厘米左右，长度大概16厘米，放在测试台面上不占空间，甚至可以直接用背胶贴在设备侧壁上安装，不需要预留大的安装空间。外壳做了上下卡扣加内部螺丝的双重固定，接缝处做了错位止口设计，日常使用中泼溅少量液体、或者落灰都不会轻易进到内部电路里，适合车间复杂环境使用。侧面的接线端子采用了带锁止的螺丝端子，接线的时候把线芯插到端子孔里拧紧螺丝就能固定，还带端子保护盖，接好线之后盖上保护盖，既能防止误碰导致接线松脱，也能避免金属碎屑掉进去造成短路。设备顶部预留了标识粘贴区域，用户可以自己打印通道标识贴上去，多台设备同时使用的时候不会搞混接线。

　　最后说安装边界的细节，这款设备本身没有设计标准导轨安装卡扣，如果要装在标准DIN导轨上，需要搭配配套的导轨安装附件，安装时需要预留至少1厘米的侧面空间用于接线插拔，前后方向要预留3厘米的空间用于USB线缆插拔，不要把设备紧贴着其他发热器件安装——虽然它本身功耗不高，满负载运行的时候外壳温升只有不到10度，但如果紧贴着变频器、电源模块这类发热器件，长期高温环境会加速内部电子元件老化。设备底部有四个防滑橡胶垫，直接放在台面上使用的时候不会轻易滑动，橡胶垫的高度是2毫米，刚好在底部和安装面之间留出通风间隙，帮助设备自然散热。建模的时候把这些细节都做了还原，包括端子的每个针脚位置、外壳的防滑纹理、指示灯的开孔位置，完全可以直接用于虚拟调试、系统装配仿真、测试台架布局设计这类场景，不需要再二次调整结构尺寸。
